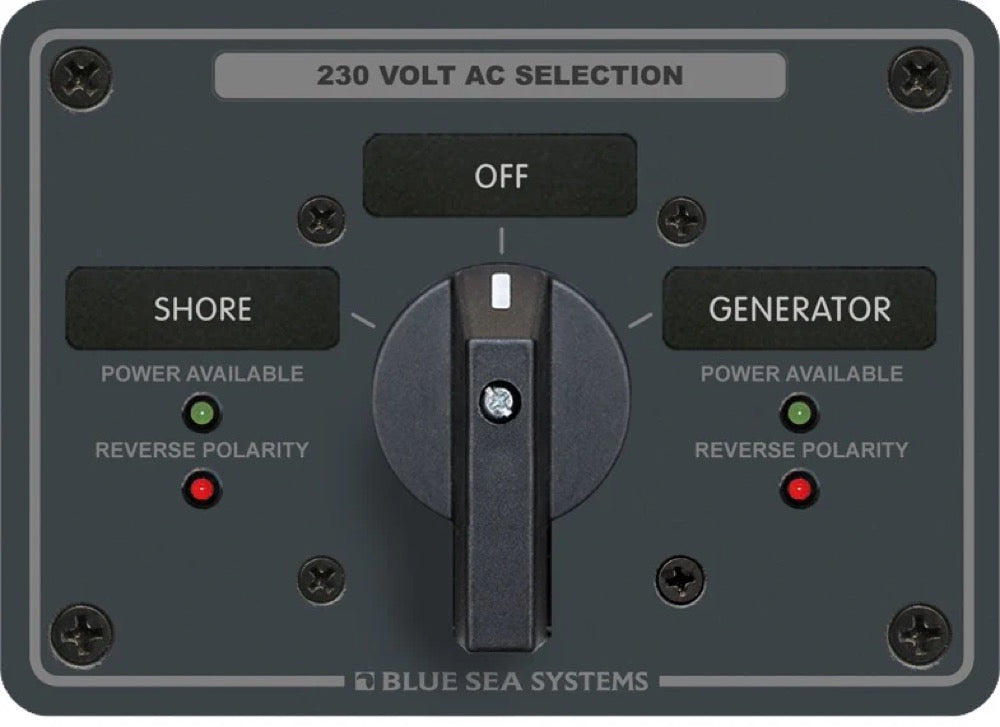

Panneau rotatif CA 230 V / 65 A OFF+2

Ce panneau est conçu pour la gestion et la sélection de sources d'alimentation alternatives en courant alternatif (AC) sur les installations marines. Il permet de commuter de manière fiable entre deux sources AC 230V distinctes, avec une position d'arrêt (OFF).

Le panneau AC ROTARY 230V/65A OFF+2 est conçu pour fonctionner avec des systèmes de 230V AC et peut supporter une intensité maximale de 65 ampères.

Le panneau permet de sélectionner et de commuter entre deux sources d'alimentation AC différentes, en plus d'une position d'arrêt (OFF).

Le panneau intègre un interrupteur rotatif 9011 de qualité industrielle, garantissant une commutation fiable et durable des sources d'alimentation.

Le panneau est fabriqué à partir d'un alliage d'aluminium 5052 d'une épaisseur de 3,175 mm (1/8 pouce), reconnu pour sa durabilité et sa résistance à la corrosion.

Le panneau est doté d'une finition en polyuréthane gris ardoise en deux parties, spécialement conçue pour offrir une durabilité accrue dans l'environnement marin.

Le panneau est équipé des indicateurs LED suivants :

Des LED rouges pour signaler une inversion de polarité.Des LED vertes pour confirmer la disponibilité de l'alimentation.

Les dimensions extérieures du panneau sont d'environ :

Largeur : 123,83 mm (4 7/8 pouces)Hauteur : 120,65 mm (4 3/4 pouces)Profondeur : 61,21 mm (2,41 pouces)

Le panneau pèse environ 0,57 kg (1,25 lbs).

Pour l'installation du panneau 1x1 (modèle 8357), les dimensions de la découpe requises sont :

Hauteur de découpe : 84,07 mm (3,31 pouces)Largeur de découpe : 111,13 mm (4,38 pouces)

Oui, le panneau est spécifiquement conçu pour les installations marines. Sa fabrication en alliage d'aluminium 5052 et sa finition en polyuréthane gris ardoise en deux parties lui confèrent une grande durabilité et une résistance adaptée à cet environnement.

Le modèle 8357 correspond à un panneau de dimensions 1x1, ce qui signifie qu'il a une seule rangée et une seule colonne, intégrant l'interrupteur rotatif.

Non, ce panneau est spécifiquement conçu pour des systèmes de 230V AC. Son utilisation avec des tensions différentes n'est pas recommandée et pourrait compromettre la sécurité et le bon fonctionnement de l'installation.

Lors de l'installation, il est crucial de s'assurer que l'alimentation électrique est coupée. Il est recommandé de faire appel à un professionnel qualifié pour le câblage afin de garantir une installation sûre et conforme aux normes en vigueur, notamment en ce qui concerne la gestion des 230V et 65A.

L'interrupteur rotatif est à 2 pôles, ce qui signifie qu'il permet de commuter simultanément les deux conducteurs (phase et neutre, ou les deux phases dans un système biphasé) de chaque source AC, assurant une isolation complète de la source non sélectionnée.

Le panneau est un composant qui nécessite un câblage complet pour être intégré à votre système électrique. Il n'est pas livré pré-câblé avec des connexions spécifiques pour les sources d'alimentation.

Ce panneau est principalement conçu pour la sélection de sources d'alimentation alternatives en courant alternatif. Il permet de choisir entre deux sources AC distinctes, plutôt que de distribuer l'énergie à de multiples circuits.

Oui, ce panneau est conçu pour des systèmes 230V AC, une tension standard en Europe. Il est donc adapté pour une utilisation dans des installations conformes aux exigences de tension européennes.
