DDS Interface seule
In stock
Technical specifications
Technical specifications
| Product use | Digital switching module for marine and RV electrical systems. |
| Product range | CZone DDS |
| Type d'architecture système | Digital switching system over network |
| Compatible CZone | Oui |
| Compatible NMEA 2000 | Oui |
| Wired network | NMEA 2000 |
| Wireless connectivity | None |
| USB port count | 0.0 |
| Nombre de ports Ethernet | 0.0 |
| NMEA 2000 Load Equivalency Number (LEN) | 1 LEN |
| Connector type | M8, NMEA 2000 Micro-C |
| Plage de section de câble | 24-8 AWG |
| Operating voltage range | 9-32 VDC |
| Powering method | Wired (DC) |
| Configuration software name | CZone Configuration Tool |
| Support mise à jour firmware | Oui |
| Mounting type | Surface mount |
| IP rating | IP65 |
| Operating temperature range | -25 to +70 °C |
| Weight | 1.04 |
| Dimensions (W x H x D) | 351.4 x 164.5 x 53.0 mm |
| Circuit Bypass Type | Mechanical derivation on relay output channels |
| Circuit Protection Type | MINI Blade fuse |
| Protocole de communication | NMEA 2000 |
| Compatible device series | Multifunction displays (MFD) NMEA 2000 compatible, CZone displays, CZone keypads |
| Normes de conformité | CE, RCM, NMEA 2000, UK-CA |
| Protection anti-déflagrante | Yes |
| Type d'interface | Digital switching interface |
| Maximum Total Current | 60 |
| Max Fuse Voltage | 32 |
| Max Interrupting Capacity | 1000 |
| Max Shock Resistance | 20 |
| Nmea2000 Network Power Supply Voltage Range | 9-16 |
| Nmea2000 Port Count | 1 |
| Power Consumption Sleep | 120 |
| Power source | External DC power supply |
| Power Supply Terminal Type | M8 Positive Terminal |
| Product Component Type | Processor/computer/Ethernet module |
| Nombre de ports série | 0.0 |
| Storage temperature range | -40 to +85 |
| Switch Bank Support | 2 |
| Terminal Max Torque | 3.9 |
| Total Channel Count | 40 |
| Warranty period | 2 |
| Wired input | DC power, NMEA 2000 |
| Wired output | Relay outputs,MOSFET outputs,Digital outputs |
Detailed description
Detailed description
L'interface CZone DDS (référence 80-911-0260-01) est un module de commutation numérique conçu pour la gestion des systèmes électriques marins et des véhicules de loisirs. Elle vise à remplacer les panneaux d'interrupteurs et de fusibles traditionnels, offrant une solution intégrée pour le contrôle et la surveillance des équipements embarqués.
Caractéristiques techniques et protection
Ce module fonctionne sur des systèmes d'alimentation de 12V ou 24V DC, avec une tension d'alimentation principale allant de 9V à 32V. Il supporte un courant total maximal de 60A. La protection des circuits est assurée par des fusibles MINI Blade avec une capacité d'interruption maximale de 1000A et une tension maximale de 32VDC. L'interface est protégée contre l'allumage et bénéficie d'une protection IP65 contre l'intrusion d'eau lorsqu'elle est correctement couverte. Sa résistance aux chocs est de 20G. Elle est conforme aux normes CE, RCM, NMEA2000 et UK-CA.
Connectivité et fonctionnalités avancées
L'interface CZone DDS dispose de 40 canaux au total, comprenant 12 canaux de relais avec dérivation mécanique de fusible, 5 canaux MOSFET avec protection contre les surintensités, 3 entrées analogiques configurables (tension ou résistance) et 5 entrées/sorties numériques positives/négatives. La connectivité réseau est assurée par une interface NMEA 2000 via un port CAN Micro-C unique, avec un LEN de 1. Cette intégration permet le contrôle depuis des écrans multifonctions (MFD) de marques telles que Simrad, Lowrance, B&G et Garmin, ainsi que des panneaux de contrôle CZone Touch ou des appareils mobiles via une interface sans fil. Les circuits peuvent également être contrôlés par des interrupteurs physiques.
Les fonctionnalités incluent une gestion avancée des pompes de cale sur tous les canaux de relais, permettant le suivi du temps de fonctionnement total, le déclenchement d'alarmes automatiques et la configuration de délais. Chaque canal offre une protection intégrée contre les surintensités et les courts-circuits avec réinitialisation automatique. Des interrupteurs de dérivation manuelle individuelle sont présents pour assurer un contrôle même en cas de problème réseau. Des LED indiquent le statut (marche/arrêt/défaut) de chaque canal. Le module supporte le contrôle de l'éclairage par modulation de largeur d'impulsion (PWM), la surveillance des niveaux de réservoir via les entrées de capteurs analogiques, et l'optimisation de la durée de vie de la batterie grâce au délestage intégré.
Installation et environnement

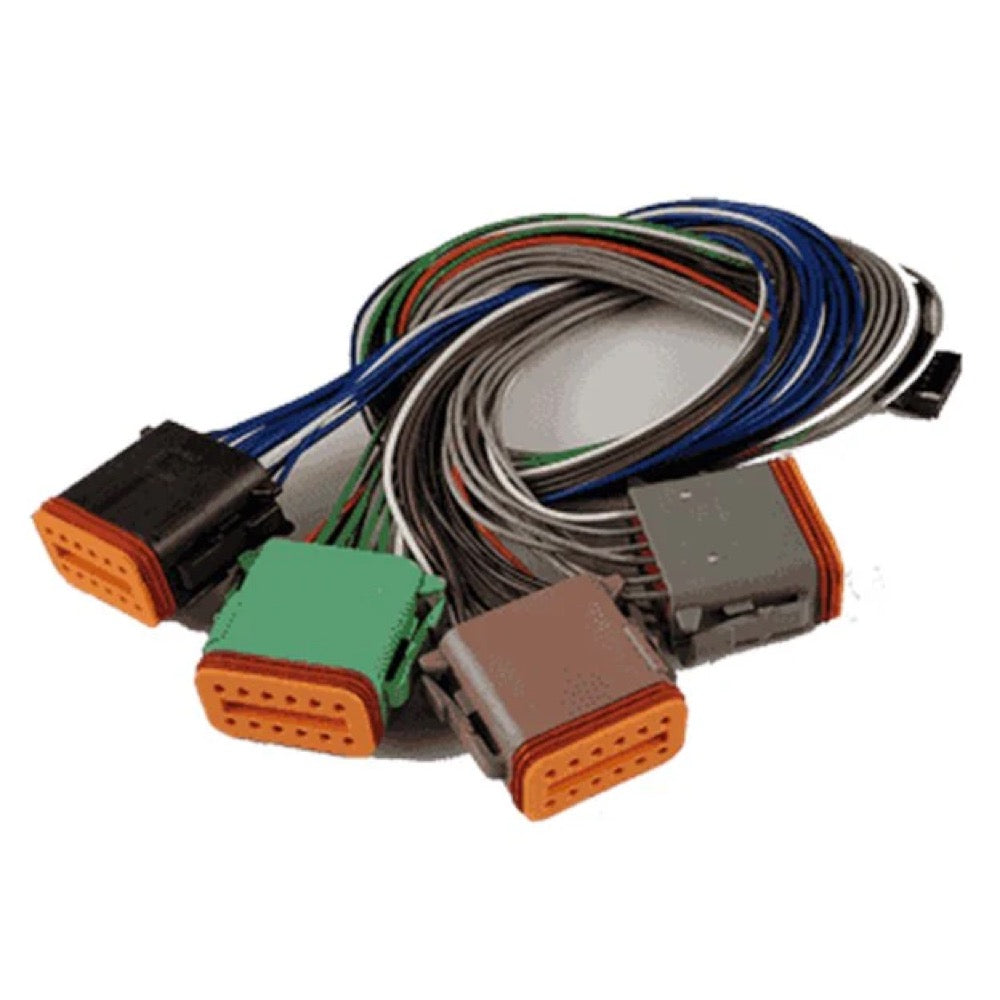

Avec des dimensions de 351.4mm x 164.5mm x 53.0mm et un poids de 1040g (sans connecteurs), l'interface présente un format compact. Elle utilise des connecteurs Deutsch plug-and-play pour des connexions électriques sécurisées et étanches. La plage de température de fonctionnement est de -25°C à +70°C, et la plage de température de stockage est de -40°C à +85°C. La consommation d'énergie en mode veille est inférieure à 120mA.
