Kollektion: Kontaktorer, solenoidventiler & afbrydere

Kontaktorer, solenoidventiler og afbrydere: bestil strømkredse til bordet

Denne samling indeholder komponenter, der styrer eller afbryder en batterikreds med høj strømstyrke: kraftige solenoidventiler, kontaktorer med magnetlås, lavspændingsafbrydere og tidsrelæer. Deres funktion er ikke at fordele ladningen automatisk mellem to batterigrupper, men at åbne eller lukke en DC-kreds korrekt efter en kommando, en tidsforsinkelse eller en spændingstærskel.

Til automatisk ladningsfordeling mellem motorbatteri og servicebatterigruppe, se i stedet samlingen Ladekontaktorer. Her handler det primært om strømafbrydelse, fjernbetjening, beskyttelse mod dyb afladning og startkredse.

Solenoidventiler L-Series: simpel 12/24 V-styring

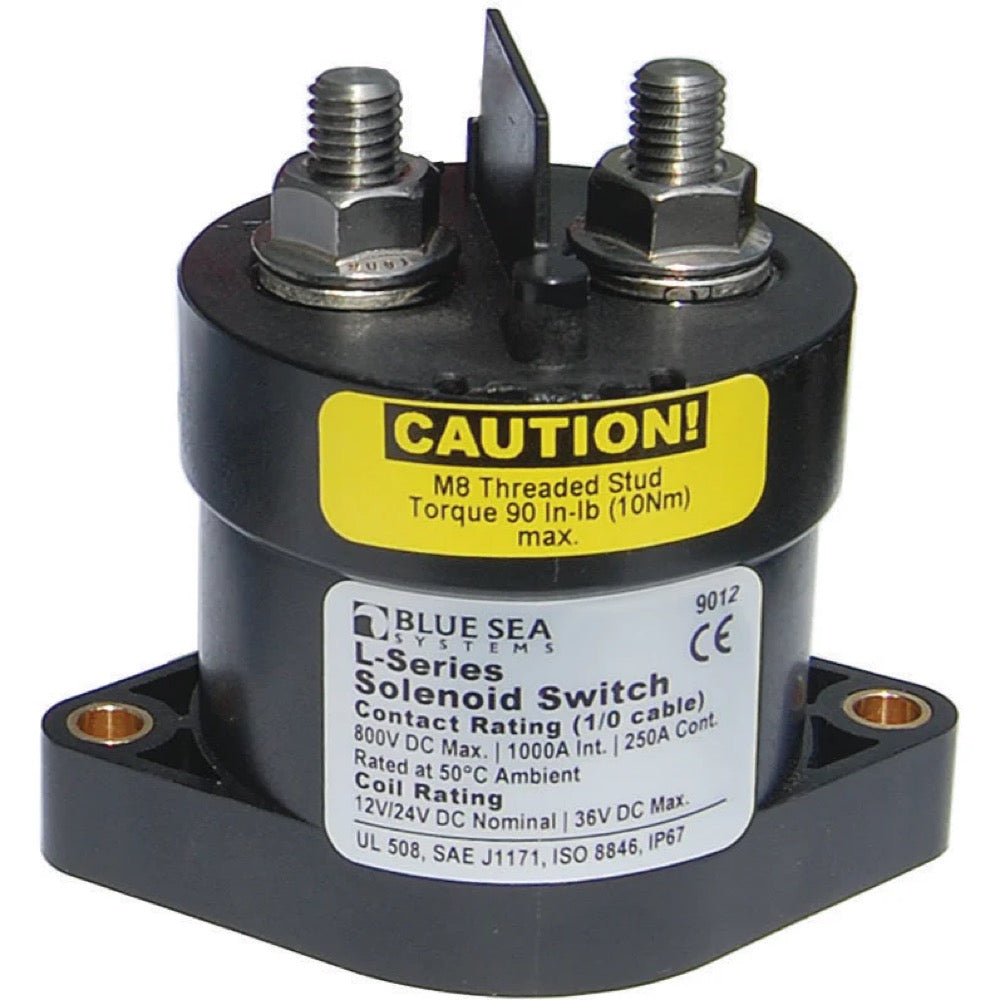

Solenoidventilerne Blue Sea L-Series 150 A og Blue Sea L-Series 250 A anvendes til fjernbetjening af en DC-kreds uden at føre den stærke strøm frem til styrepanelet. De egner sig til permanente eller intermitterende strømkredse: forsyning af et sekundært panel, fjernbetjening af en strømkrævende enhed, startkreds eller centraliseret afbrydelse.

• 150 A: kompakt løsning til 12/24 V-kredse med middel strøm, med lav spoleforbrug.
• 250 A: mere robust model til kabler med større tværsnit, batterigrupper og hovedkredse.
• IP67 på L-Series-modellerne: nyttig i et fugtigt rum eller et område udsat for sprøjt.

Solenoidventiler ML: høj strømstyrke uden holdekraft

Modellerne ML (Magnetic Latch) som Blue Sea ML 7701 12 V, Blue Sea ML 7718 12 V og Blue Sea ML 7719 24 V er bistabile kontaktorer. De skifter tilstand ved et impulssignal og forbliver derefter åbne eller lukkede uden at forbruge holdekraft. Det er en fordel på en båd, hvor en konstant strømforsynet spole til sidst bliver varm og forbruger unødvendigt strøm.

Disse modeller er beregnet til kredse med meget høj strømstyrke: 500 A kontinuerligt afhængigt af kabelføringen, intermitterende strøm og høje startkapaciteter. De kræver derfor en korrekt dimensioneret kabelføring: tværsnit, kabelsko, sikringer, fordelingsbarrer og batteriafbrydere skal dimensioneres med samme omhu som kontaktoren selv.

m-LVD- og ATD-afbrydere: beskyttelse af batteriet eller tidsforsinket afbrydelse

• Blue Sea m-LVD 7635: lavspændingsafbryder 12 V, 65 A kontinuerligt, som afbryder ikke-essentielle belastninger, når batterispændingen falder under en indstillelig tærskel. Det er en nyttig beskyttelse for at bevare en startreserve eller undgå dyb afladning.
• Blue Sea ATD 7615: tidsforsinket afbryder 120 A, der kan afbryde en kreds efter en forsinkelse eller fungere som en styringsrelæ afhængigt af den konfigurerede tilstand. Den egner sig til udstyr, der ikke må forblive strømforsynet ubegrænset efter motorstop eller afbrydelse af et styresignal.
• BEP solenoidventil 12 V 100 A: start-solenoidventil til motor, dimensioneret til intermitterende drift og høje strømtoppe.

Udvælgelseskriterier

• Forventet funktion: fjernbetjening, sikkerhedsafbrydelse, lavspændingsafbrydelse, tidsforsinkelse eller motorstart.
• Kontinuerlig og intermitterende strøm: den nominelle strøm er ikke tilstrækkelig; kontroller også startstrømmen, den tilladte varighed og det tilhørende kabeltværsnit.
• Styringsspænding: 12 V, 24 V eller multi-spændingsstyringskreds afhængigt af model.
• Spoleforbrug: en klassisk solenoidventil kan forbruge strøm, så længe den er lukket; en ML bistabil model undgår dette holdekraftforbrug.
• Miljø: IP66 eller IP67, beskyttelse mod tænding, benzinmotorrum, nærhed til batterier, ventilation og vedligeholdelsesvenlighed.
• Samlet arkitektur: kontaktoren erstatter hverken en sikring, en tilgængelig batteriafbryder eller et læsbart fordelingsdiagram.

Skysats råd

Inden du vælger en kontaktor eller solenoidventil, tegn kredsen: kilde, belastning, indgående sikring, kabeltværsnit, styremåde og forventet opførsel ved fejl. En m-LVD beskytter et batteri mod for dyb afladning; en ATD forhindrer, at en belastning forbliver strømforsynet efter brug; en L-Series-solenoidventil skifter en kreds; en ML anvendes til meget høje strømstyrker med meget lavt holdekraftforbrug. Disse produkter er ikke udskiftelige.

De bør kombineres med sikringer, batteriafbrydere, fordelingsbarrer, el-kabler og batteriovervågningssystemer for at opbygge en vedligeholdelsesvenlig og sikker installation.
