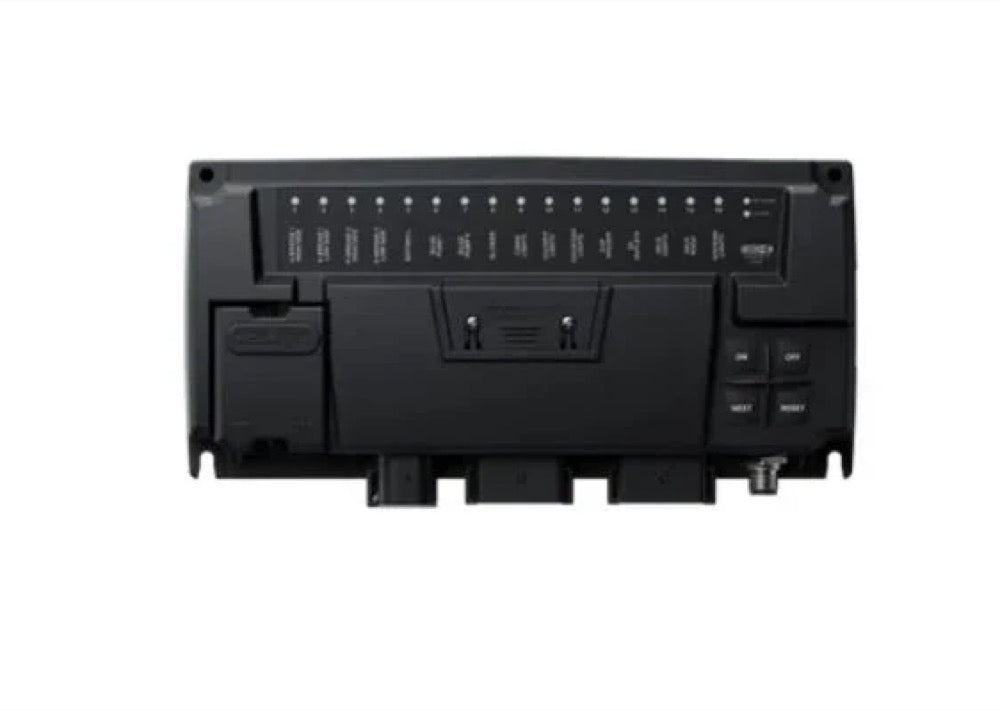

Control X PLUS med stik
På lager
Tekniske specifikationer
Tekniske specifikationer
| Produktanvendelse | Avanceret digitalt skiftemodul til marine elektriske systemer |
| Produktserie | Control X PLUS |
| Systemarkitekturtype | Centraliseret digital omskiftning |
| CZone-kompatibel | Oui |
| Kompatibel med NMEA 2000 | Oui |
| Trådbundet netværk | NMEA 2000 |
| Trådløs forbindelse | Nej |
| Antal indgange | 27.0 |
| Antal udgange | 27.0 |
| Maksimal udgangsstrøm pr. kanal | Konfigurerbar via software |
| Antal USB-porte | 0.0 |
| Antal Ethernet-porte | 0.0 |
| NMEA 2000-lastækvivalens (LEN) | 1 LEN |
| Stiktype | Tysk (DTP06-4S, DT06-12SA, DT06-12SB), NMEA 2000 Micro-C |
| Ledningsdiameterområde | 24-8 AWG |
| Driftsspændingsområde | 9-32V |
| Strømmetode | Med kabel (M6-terminal) |
| Typisk elektrisk forbrug | 2,4 W (maks. ved 12 V) |
| Navn på konfigurationssoftware | CZone Konfigurationsværktøj |
| Understøttelse af firmwareopdatering | Oui |
| Monteringstype | Montering på skillevæg |
| IP-klassificering | IPX7 |
| Drifttemperaturområde | -15°C til +55°C |
| Vægt | 0.81 |
| Dimensioner (B x H x D) | 246,5 x 137,4 x 54,0 mm |
| Authorized Representative Address | Snijdersbergvej 93, 1105 AN Amsterdam, NL |
| Authorized Representative Name | Advanced Systems Group EMEA BV |
| Bilge Pump Monitoring | Ja |
| Kommunikationsprotokol | NMEA 2000 |
| Kompatible apparatserier | CZone-systemer, NMEA 2000-kompatible enheder |
| Current Monitoring On Outputs | Ja |
| Harmonized Standards | ISO 8846:2017,EN 60948:2002 |
| Medfølgende tilbehør | Control X PLUS forbindelsessæt (80-911-0232-00) |
| Grænsefladestype | Digital skifte-modul |
| Producentnavn | ASG New Zealand / BEP Marine Ltd |
| Mosfet Switching Technology | MOSFET (fast tilstand) |
| Strømkilde | M6-klemrække |
| Pwm Frequency Configurable | Ja |
| Reversing Motors Control Count | 2 |
| Rgbw Zones Count | 2 |
| Software Fusing | Ja |
| Switching Technology | Statisk MOSFET-omkobling |
| Voltage Feedback Detection | Ja |
| Trådfast indgang | Multiplexer switchindgange, Shuntindgang/ladningstilstand |
| Trådbundet udtag | Udgange H-bro (reversible motorer),RGBW-belysningskontrol,Vinduesvisker-motorkontrol |
Detaljeret beskrivelse
Detaljeret beskrivelse
Designet til at modernisere og centralisere elektriske systemer ombord på skibe, integrerer det digitale koblingsmodul CZone Control X PLUS med stik (reference 80-911-0230-00) avanceret kredsløbsstyring og netværksforbindelse. Modulet er en løsning til installationer, der kræver høj fleksibilitet og præcis kontrol over ombordudstyr.
Digital strømstyring
Control X PLUS har 27 konfigurerbare indgangs- og udgangskanaler, hvilket muliggør tilpasning til forskellige elektriske behov. Det anvender statisk MOSFET-koblings-teknologi for øget pålidelighed og lydløs drift. Strømovervågning er tilgængelig på alle udgangskanaler med softwarekonfigurerbar sikring via CZone-konfigurationsværktøjet, hvilket eliminerer behovet for traditionelle fysiske sikringer. En funktion til detektering af spændingsretur på udgangskanalerne gør det muligt at overvåge ekstern aktivering af et kredsløb, hvilket er nyttigt til automatiske alarm for lænsepumper for eksempel. Strømforsyningen leveres via en positiv M6-terminal (1/4") med et spændingsområde på 9 til 32V, og maksimal strømforbrug er 200mA (under 5mA i dvaletilstand).
Avancerede kontrolfunktioner
Modulet tilbyder kontrol af to RGBW-zoner til belysning, hvilket muliggør farvevalg, lysstyrkejusteringer og forskellige lys-effekter. Det inkluderer også kontrol af to inverterbare motorer via H-bro-udgange. Til vinduesviskere tilbyder Control X PLUS en dobbelt hastighedsmotorkontroller med synkronisering for op til 8 motorer og tre konfigurerbare intervall-timingsindstillinger, herunder en bremsefunktion for kompatible vinduesviskermotorer. NMEA 2000-forbindelsen (1 CAN Micro-C-port, 1 LEN) sikrer en problemfri integration i eksisterende marine netværk. Et kapacitivt touchpanel muliggør elektronisk omkobling af kredsløb for direkte kontrol.
Design og systemintegration
CZone Control X PLUS er designet til maritimt miljø med IPx7-beskyttelse, hvilket muliggør installation i forskellige miljøer (forudsat at det monteres lodret på en skillevæg eller fladt). Det er beskyttet mod antændelse og har CE-, RCM-, NMEA 2000- og UK-CA-certificeringer. Dets dimensioner er 246,5 mm (b) x 137,4 mm (h) x 54,0 mm (d) og vejer 810g. Dets pladsbehov er reduceret i forhold til traditionelle relæer. De indstøbte Deutsch-stik er inkluderet for sikre og pålidelige forbindelser. Driftstemperaturområdet er fra -15°C til +55°C.
