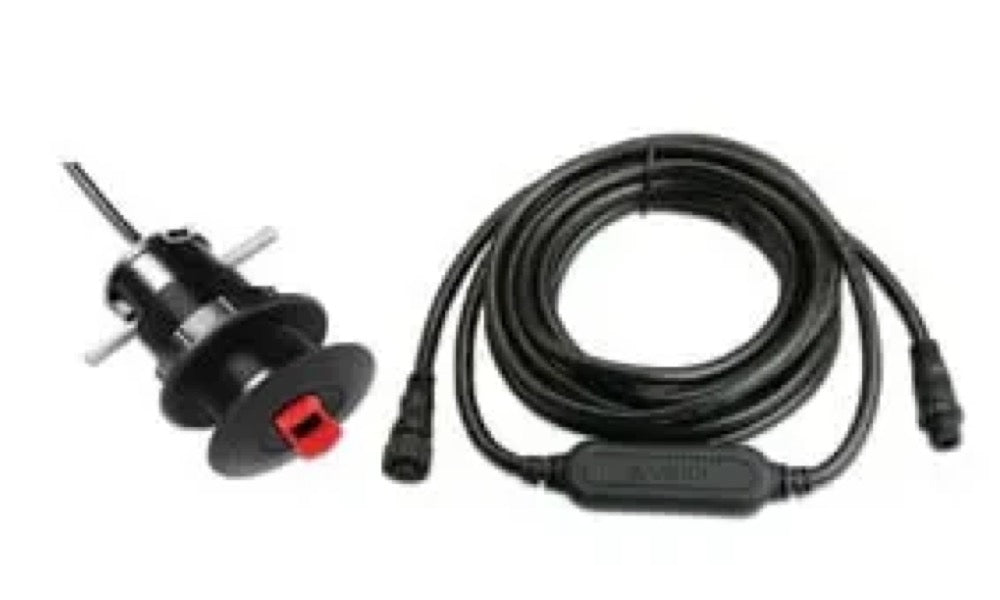

Gennemtrækkende ekkolod Garmin GST™ 43 + GST™ 10

Dette kit måler og transmitterer to essentielle data: fart gennem vandet (Speed Through Water) og vandtemperatur. Farten måles med en præcision på ±1 %, og afhængigt af transducerens type kan den nå op til 90 knob.

Installation af den gennemgående ekkolodssonde GST 43 kræver et borehul på 43 mm (1 11/16 tommer) i skroget. For skrog i sandwichkonstruktion (kerne af fiberglas) kan et ekstra borehul på 52 til 55 mm være nødvendigt for at forberede kernen.

Ja, det er det. GST 43-ekkoloddet tilsluttes NMEA 2000-netværket via adapteren GST 10. Sættet inkluderer en forgrening og en T-stikforbindelse til direkte integration. Når det er tilsluttet, vises GST 10 som en enhed i listen over NMEA 2000-udstyr på Garmin-, GMI- eller GNX-kortplottere.

Ja, GST 43 kan tilsluttes direkte til et gammelt Nexus-netværk. Klip blot kablet fra sonden til den ønskede længde og forbind ledningerne efter farvekoden: grøn til grøn, gul til gul, hvid til hvid og afskærmningen til afskærmningen. Den blå ledning anvendes ikke.

GST 10 understøtter de essentielle PGN'er til navigation: PGN 128259 (Hastighed: Vandreference) for hastigheden i forhold til vandet og PGN 130312 (Temperatur) for vandtemperaturen. Den understøtter også netværksstyrings-PGN'er som ISO acknowledgment (59392), ISO request (59904) og ISO address claim (60928).

Kablet til GST 43-transduceren er 6 meter (19,7 fod) langt. Dette giver tilstrækkelig fleksibilitet til at føre ekkoloddet fra monteringsstedet til GST 10-adapteren eller bådens netværk.

Forbruget er meget lavt. GST 43-transduceren forbruger 0,06 W ved 12 Vdc. GST 10-adapteren har et maksimalt forbrug på 0,9 W. Samlet set er enheden derfor meget energibesparende.

GST 43-ekkoloddet kan fungere inden for et temperaturområde fra -10 °C til 70 °C (14 °F til 158 °F). Ved opbevaring er temperaturområdet udvidet fra -35 °C til 70 °C (-31 °F til 158 °F).

Ja, adapteren GST 10 har en IPX7-vandbeskyttelse i henhold til IEC 60529-standarden. Det betyder, at den kan modstå midlertidig nedsænkning i vand op til 1 meters dybde i 30 minutter.

For optimale resultater skal ekkoloddet monteres i et område med rent og ikke-turbulent vand. På sejlbåde med køl placeres det mere end 25 cm og mindre end 75 cm foran kølen. På motorbåde bør det ikke monteres nær skarpe kanter på skroget. Sørg for, at det er parallelt med bådens for- og bagaksel og ikke i propelstrømmen.

De nødvendige værktøjer omfatter: en boremaskine, en 43 mm hulssav, marin fugemasse, silikonefedt, en kabelafskærer, og for sandwichskrog en 52–55 mm hulssav, resin samt glasfibervæv eller støbnings-epoxy. Det anbefales desuden at have en 43 mm cylinder til forsegling af kernen.

Temperaturkalibreringen foretages via en Garmin-enhed tilsluttet NMEA 2000-netværket. På en kortplotter skal du gå til Indstillinger > Kommunikation > NMEA 2000-konfiguration > Enhedsliste. Vælg GST 43, derefter Rediger eller Konfigurer og til sidst Temperaturforskydning. Indtast en positiv værdi, hvis sonden måler en lavere temperatur end den faktiske, eller en negativ værdi i modsat fald.

Ja, da GST 10 er en standard NMEA 2000-enhed. Den kan derfor genkendes af ethvert display eller kortplotter, der er kompatibelt med NMEA 2000, forudsat at dette understøtter PGN 128259 (hastighed) og 130312 (temperatur). Til optimal opsætning og nem kalibrering anbefales dog brug sammen med et Garmin-apparat.

Den anbefalede sikkerhedsafstand til et kompas er 5 cm (2 tommer). Det er vigtigt at overholde denne afstand for at undgå magnetisk interferens med bådens kompas.

Ja, kittet indeholder et afgreningskabel (drop cable) og en T-forbindelse (T-connector) til at tilslutte GST 10 til et eksisterende NMEA 2000-netværk. Du skal derfor ikke købe disse tilbehør separat.

Ja, det er ganske muligt. Dette kit er designet som en erstatnings- eller opgraderingsløsning. Hvis dit gamle ekkolod havde et boringsmønster på 43 mm, er installationen direkte. Ellers kan det være nødvendigt at tilpasse hullet. Kontrollér, at dit bordnetværk (NMEA 2000 eller Nexus) er kompatibelt.

GST 10-adapteren fungerer med en forsyningsspænding mellem 9 og 16 Vdc. Den er derfor kompatibel med de fleste 12 V-systemer på både.

Ja, kittet leveres med en plastikhætte (plug), der monteres i gennemføringen. Garmin anbefaler at gemme denne hætte til brug ved rengøring eller vedligeholdelse af ekkolodssonden, eller til at beskytte hullet, når sonden er fjernet.
