GPS-modtager og NMEA 2000-antenne 24xd, hvid

GPS-antenne 24xd har en diameter på 91,6 mm og en højde på 49,5 mm. Vægten er 201 gram, hvilket gør den kompakt og let at montere på alle typer både.

Ja, GPS-antennen 24xd anvender NMEA 2000-standardprotokollen. Den er derfor kompatibel med alle multifunktionsskærme, kortplottere eller instrumenter, der er certificeret til NMEA 2000, uanset mærke.

Du har to hovedmuligheder for montering:

Montering på en plan overflade: Du kan fastgøre den direkte på en plan overflade på dækket eller på roofet.

Takket være GNSS multi-båndsteknologi giver Garmin GPS 24xd-antennen en forbedret positionspræcision, typisk under 1 meter. Den anvender flere satellitkonstellationer (GPS, GLONASS, Galileo, BeiDou) for øget pålidelighed.

GPS-antennen 24xd leverer en hurtig opdateringshastighed på 10 Hz. Det betyder, at din position, din fart (SOG) og din kurs over grund (COG) opdateres 10 gange i sekundet, hvilket giver en meget glat visning af din bevægelse på skærmen.

Ja, antennen er konstrueret til det marine miljø. Den er certificeret IPX6 og IPX7, hvilket sikrer fuldstændig beskyttelse mod kraftige vandstråler og midlertidig nedsænkning i vand op til 1 meters dybde i 30 minutter.

For optimal ydeevne skal antennen monteres et sted med fri og uhindret udsigt til himlen i alle retninger. Undgå montering nær metalstrukturer, radarer eller andre antenner, der kan blokere eller forstyrre satellitsignalet.

Antennen leveres med et NMEA 2000 dropkabel på 6 meter (19 ft, 8 in).

Ja, en af de største fordele ved GPS 24xd er, at den leverer kursdata (Vessel Heading) ud over position, hastighed og grundkurs. Dette giver en mere stabil visning på din kortplotter, selv ved lav fart eller i stå.

Antennen forsynes direkte fra NMEA 2000-netværket. Den kræver ingen separat strømforsyning. Den accepterede driftsspænding er 9 til 32 Vdc, hvilket er standard for NMEA 2000-netværk.

Det typiske elektriske forbrug for GPS-antennen 24xd er 150 mA ved 12 Vdc. På NMEA 2000-netværket svarer dette til en Load Equivalency Number (LEN) på 3.

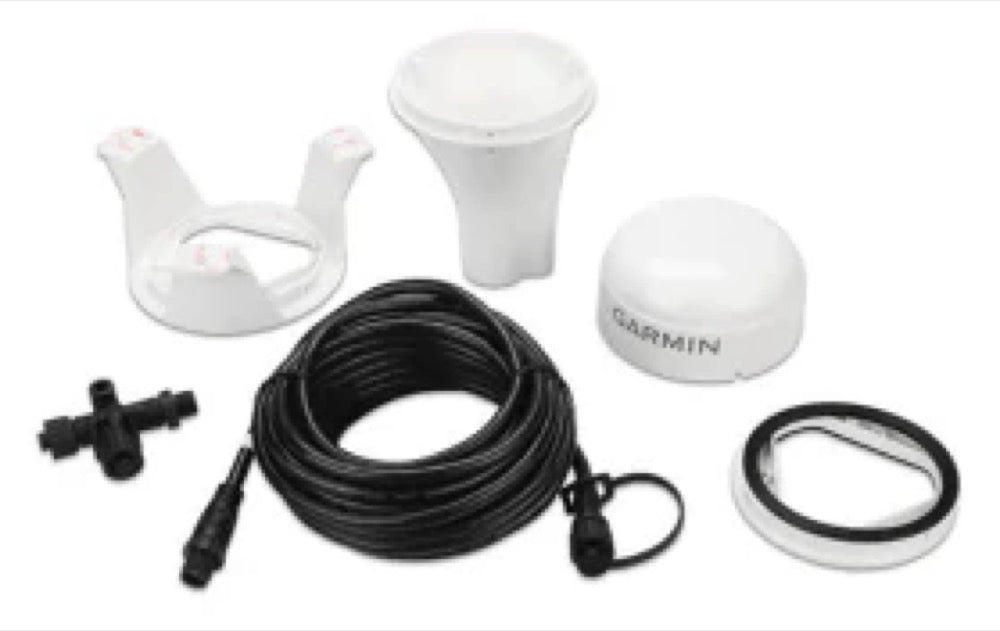

Ja, antennen leveres med det nødvendige udstyr til de to primære monteringsmetoder: en holder til montering på flade overflader og en adapter til mastemontering, inklusive de tilhørende skruer. Masten selv er ikke inkluderet.

Den hvide model af GPS-antennen 24xd er designet til at fungere i et temperaturområde fra -30°C til 80°C (-22°F til 176°F), hvilket sikrer pålidelighed under ekstreme klimatiske forhold.

Nej, installationen er typisk plug-and-play. Når antennen er tilsluttet til det spændingssatte NMEA 2000-netværk, bliver den automatisk registreret af kompatible skærme og begynder at sende positionsdata. Ingen initial konfiguration er nødvendig for grundlæggende funktion.

Antennen transmitterer flere essentielle data via NMEA 2000, hvoraf de vigtigste er:

129025: Position (hurtig opdatering)129026: Kurs og fart over grund (COG & SOG, hurtig opdatering)129029: Detaljerede GNSS-positioneringsdata127250: Bådens kurs (Vessel Heading)127257: Attitudedata (rull, stigning)

Sikkerhedsafstanden i forhold til et magnetisk kompas er meget kort, blot 12,7 mm (0,5 tomme). Du kan derfor installere det i nærheden af et kompas uden at frygte betydelige magnetiske forstyrrelser.

GPS-antennen 24xd er fler-konstellations, hvilket betyder, at den kan modtage signaler fra flere satellitsystemer samtidigt for bedre præcision og pålidelighed. Den er kompatibel med:

GPS GLONASS Galileo BeiDou

Ja, ligesom for ethvert NMEA 2000-apparat, skal du have en ledig NMEA 2000 T-forbindelse på din backbone for at tilslutte antennekablet og integrere det i dit netværk.

Huset er fremstillet af højstyrkeplastlegering og er fuldstændigt forseglet med pakninger. Dette materiale er valgt for dets holdbarhed, modstandsdygtighed over for UV-stråling, salt og stød, hvilket sikrer en lang levetid selv under barske maritime forhold.

Nej, denne antenne er udelukkende beregnet til et NMEA 2000-netværk. For at tilslutte den til en computer skal du bruge en NMEA 2000- til USB- eller NMEA 0183-gateway, som er en separat enhed.

Garmin GPS 24xd NMEA 2000 er en alt-i-én sensor, der kombinerer en fler-konstellations GPS/GNSS-modtager med et integreret magnetisk kompas. Den leverer ikke blot positionen (bredde/længdegrad): den sender også kursdata (PGN 127250) og attitude-data (PGN 127257) ud på NMEA 2000-netværket. Dette beriger funktionaliteten i din autopilot, radar-overlay og sejlbådens rutevisning.

Garmin GPS 24xd-antennen transmitterer et bredt udvalg af NMEA 2000 PGN’er, herunder:

Position og kurs: 127250 (Fartøjskurs), 127257 (Attitudedata), 129025 (Position, hurtig opdatering), 129026 (COG og SOG, hurtig opdatering).GNSS: 129029 (GNSS-position), 129539 (GNSS DOPs), 129540 (Synlige GNSS-satellitter).System: 126992 (Systemtid), 126993 (Heartbeat), 126996 (Produktinformation).Magnetisk variation: 127258 (Magnetisk variation).

Ja, det er muligt, men kun hvis din båd har et dæk i fiberglas. Den hvide model af antennen leveres med et dedikeret monteringssæt til montering under dækket. Det er afgørende, at det valgte monteringssted giver en uhindret udsigt til himlen gennem fiberglasset, da GPS-signalet ikke trænger igennem metalholdige materialer. Følg monteringsvejledningen for korrekt installation.

Garmin GPS 24xd-antennen har en diameter på 91,6 mm og en højde på 49,5 mm. Den vejer 201 gram (7,1 oz). Husets materiale er en højstyrkeplast-legering, fuldstændigt tætningsindstøbt for optimal vandtæthed.

Garmin GPS 24xd-antennen leveres med et NMEA 2000-grenkabel (drop cable) på 6 meter (19 fod 8 tommer). Dette kabel er beregnet til direkte tilslutning til en NMEA 2000 T-stikforbindelse, som også er inkluderet, til tilslutning til dit eksisterende netværk.

Ja, Garmin GPS 24xd-antennen er designet til at blive tilsluttet ethvert standard NMEA 2000-netværk. Den anvender en NMEA 2000 T-forbindelse, der leveres med antennen, til at blive tilsluttet backbone i netværket. Den er kompatibel med Garmin-kortplottere og andre mærkers udstyr, der understøtter NMEA 2000-protokollen. For optimal kompatibilitet bør du sikre dig, at dit NMEA 2000-netværk er korrekt strømforsynet og termineret.

Ja, det er muligt. Antennen sender standardiserede data via NMEA 2000-protokollen, hvilket gør den kompatibel med alle enheder, der kan læse de PGN'er, den udsender (position, kurs, osv.). Hvis du ikke bruger en Garmin-kortplotter med kompaskalibrering, skal du dog foretage en manuel basis-kalibrering (ved at dreje i cirkler) i stedet for den menuassisterede kalibrering.

Kompasskalibrering kan udføres på to måder:

Via en Garmin-kompatibel kortplotter: Gå til enhedens menu (Indstillinger > Kommunikationer > NMEA 2000 opsætning > Enhedsliste), vælg antennen, derefter 'Kompasskalibrering' og følg instruktionerne på skærmen.

Den sikre afstand i forhold til bådens kompas (compass-safe distance) er 12,7 mm (0,5 tomme). Det betyder, at antennen kan installeres meget tæt på kompasset uden risiko for magnetisk interferens, hvilket letter placeringen.

Ja, antennen kan monteres på en standard mast eller pæl med en udvendig diameter på 1 tomme (25,4 mm) og et gevind på 14 gevind pr. tomme. En pælmonteringsadapter medfølger. Du kan føre kablet udenpå eller indeni pælen. Sørg for, at monteringsstedet har frit udsyn til himlen.

Hvis du mister signalet, kan du benytte funktionen 'Auto Locate' på antennen. Denne indstilling sletter de eksisterende satellitdata og tvinger antennen til at indhente nye data. Funktionen er kun tilgængelig, når antennen ikke har en fast position. Du kan også foretage en fabriksnulstilling via antennens konfigurationsmenu.

Ja, Garmin GPS 24xd-antennen er en højfølsom GNSS-modtager (Global Navigation Satellite System). Den kan modtage signaler fra flere satellitkonstellationer, herunder det amerikanske GPS, det russiske GLONASS og det europæiske Galileo, hvilket forbedrer positionsnøjagtigheden og pålideligheden, også under vanskelige forhold.

Til installationen skal du bruge følgende værktøj:

En boremaskineEt 3,2 mm borebit (1/8 tomme) til forboringerEn 25 mm (1 tomme) hulssav til kabelgennemføring i overflademonteringEt 19 mm (3/4 tomme) borebit til kabelgennemføring i en mastEt forsenkningsbor til glasfiberoverflader (anbefalet)En skruetrækker, der passer til de medfølgende skruerMarinekit (valgfrit)

Ja, hvis du ikke kan montere antennen et optimalt sted for kompasset, kan du deaktivere magnetisk kursdata. Gør dette ved at udføre en fabriksnulstilling (Factory Defaults) via antennens konfigurationsmenu. Antennen vil derefter fortsat levere GPS-baseret kursdata (Course Over Ground).

Nej, antennen leveres med en NMEA 2000-afgrening på 6 meter. Hvis du har brug for en længere kabelstrækning, skal du tilføje en forlængelse til dit NMEA 2000-netværk og overholde de maksimale kabellængde- og termineringsretningslinjer. Det er også muligt at installere en kortere afgrening, hvis det er nødvendigt.

Ja. Garmin GPS 24xd-antennen er fuldt ud egnet til sejlbåde. Dens evne til at levere præcise kursdata via det integrerede kompas er især nyttig til justering af autopiloten, særligt ved lav fart. Desuden er montering under dæk (på glasfiber) en diskret og æstetisk løsning til sejlbåde. Sørg blot for, at den har fri udsigt til himlen.
