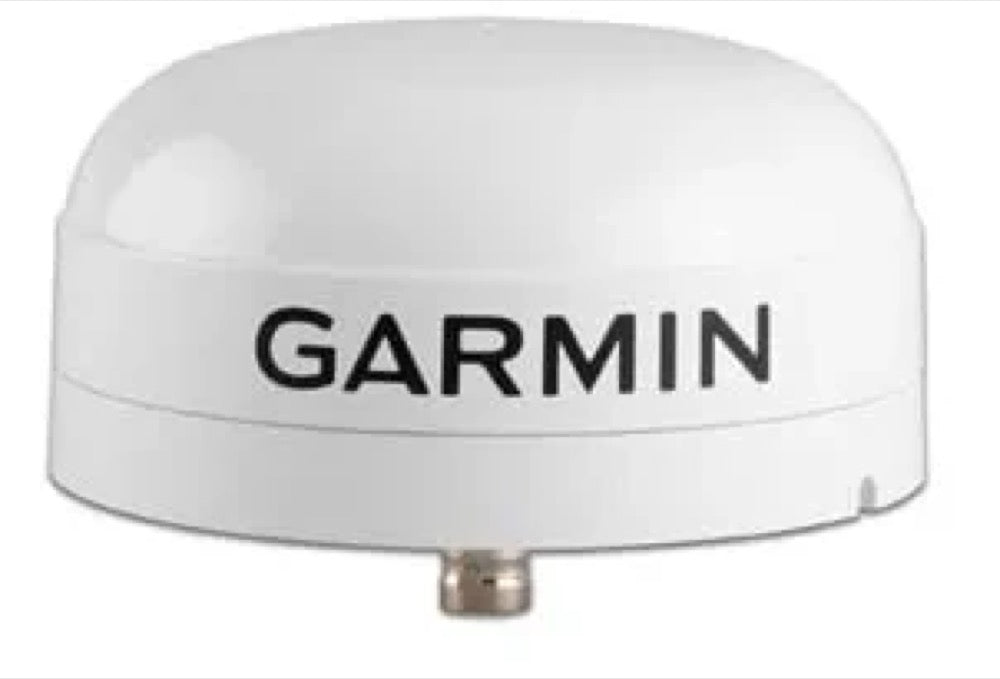

GPS-antenne GA 38

GPS-antennen GA 38 er designet til at forbedre modtagelsen af satellitsignalet til dit navigationsudstyr. Den er særligt nyttig, når din kortplotters interne antenne er blokeret, f.eks. i en lukket styrehytte, under et fast tag (hard-top) eller på en båd med materialer, der forstyrrer signalet (såsom kulfiber eller metal).

Ja, denne antenne er designet til det maritime miljø. Den har en IPX7-vandtæthedsgrad, hvilket betyder, at den kan modstå en utilsigtet nedsænkning i 1 meter vand i 30 minutter. Dens hus er fremstillet i højimpact plastlegering og er fuldstændigt tætningsforseglet.

For optimal ydeevne skal antennen monteres et sted med fri og uhindret udsigt til himlen i alle retninger. Undgå at placere den tæt på andre antenner, radarer eller store metalstrukturer, da dette kan forstyrre signalet.

GA 38-antennen kan monteres på to måder:

Flademontering: direkte på en plan overflade på båden. Montering med kugleled/support: på et standard 1 tommes understøttelsesrør med 14 gevind pr. tomme (følger ikke med).

Antennen GA 38 er kompatibel med de fleste kortplottere, multifunktionsskærme og Garmin-instrumenter, der har en indgang til ekstern GPS-antenne med en BNC-stikforbindelse.

Antennen har en diameter på 91,6 mm og en højde på 49,5 mm. Vægten er 201 gram.

GPS-antennen GA 38 leveres med et integreret kabel på 10 meter (32 fod), hvilket normalt er tilstrækkeligt til de fleste installationer på fritidsbåde.

Ja, det er afgørende at overholde en sikkerhedsafstand for at undgå magnetisk interferens. Antennen GA 38 skal monteres med en minimumsafstand på 114 mm (4,5 tommer) fra ethvert kurskompas.

GA 38-antennen er en flerkonstellationsantenne. Den kan modtage signaler fra GPS- og GLONASS-systemerne for øget præcision og pålidelighed i positionsbestemmelsen.

Denne antenne er specifikt designet og optimeret til at fungere med Garmin navigationssystemer. Brug med udstyr fra andre mærker er ikke garanteret og kan fungere forkert, selvom stikforbindelsen er kompatibel.

GA 38-antennen kræver ikke separat strømforsyning. Den forsynes direkte fra Garmin-enheden, som den er tilsluttet via BNC-koaksialkablet.

Drifts-temperaturområdet for den hvide model af GA 38-antennen er fra -30°C til 80°C (-22°F til 176°F), hvilket sikrer pålidelig funktion under ekstreme klimatiske forhold.

Ja, GA 38-antennen leveres med monteringsudstyr til begge monteringstyper. Kittet indeholder en overflademonteringssupport, en monteringssupport til kugleled/mast samt det nødvendige skruemateriel.

Ved montering på et rørformet underlag (kugleled) kan du føre kablet enten uden på underlaget eller inden i det for en pænere og bedre beskyttet installation.

Antennen bruger en standard BNC-stikforbindelse til at tilslutte din Garmin-navigationsenhed. Det er en simpel og sikker forbindelse.

Denne model af GA 38-antennen er hvid, hvilket gør den diskret på de fleste både.

Antennens hus er fremstillet af slagfast plastlegering, fuldstændigt tætningsindstøbt for at sikre robusthed og vandtæthed over for barske maritime forhold.

Antennen leveres med et integreret 10-meter kabel. Denne længde er beregnet til at passe til de fleste installationer. Brug af BNC-forlængerkabler er teknisk muligt, men det anbefales at placere antennen, så den ikke kræver forlængelse for at sikre optimal signal kvalitet.

Installationen kræver ikke specifikke værktøjer. Grundlæggende værktøjer som en boremaskine, borebits tilpasset dit underlag (gelcoat, rustfrit stål osv.) og en skruetrækker er normalt tilstrækkelige til at fastgøre de medfølgende beslag.

Ja, GA 38 anvendes ofte til at erstatte eller opgradere ældre Garmin-antennemodeller, der ligeledes benytter en BNC-forbindelse. Den tilbyder forbedret følsomhed og multi-system-kompatibilitet (GPS, GLONASS).

Garmin GPS-antenne GA 38 giver stor fleksibilitet ved installation. Den kan monteres på flere måder:

Overflademontering: på en flad overflade med det medfølgende monteringsbeslag.

Mastemontering: på en standardmast med 1 tommes udvendig diameter og 14 gevindgange pr. tomme (gevind ikke inkluderet). Kablet kan føres udenpå eller indeni masten.

Montering under dæk: udelukkende under en fiberglasoverflade (monteringskit til under dæk er inkluderet ved de hvide modeller).

Det er afgørende at vælge en placering med fri udsigt til himlen i alle retninger for optimal modtagelse.

GA 38 GPS-antennen er udstyret med et BNC-stik. Dette standardstik tilsluttes direkte til porten mærket « ANTENNA » eller « EXT GPS » på en Garmin-kortplotter med kompatibilitet.

Ja, det er muligt, men med en vigtig betingelse: antennen skal udelukkende monteres under en overflade af glasfiber. Den kan ikke modtage signaler gennem metal. Monteringskittet til under-dæk (inkluderende klæbende puder og en holder) følger med de hvide antennemodeller.

For at sikre den bedste modtagelse, følg disse monteringsanbefalinger:

Vælg en placering med fri udsigt til himlen i alle retninger. Undgå at montere den nær bådens overbygning, en radom-antenne eller masten, da disse kan kaste skygge på antennen. Montér den ikke i nærheden af motoren eller andre kilder til elektromagnetiske forstyrrelser (EMI). Hold den væk fra jernholdige genstande (f.eks. et værktøjskasse) og kraftige magneter (f.eks. højttalere). Hvis der er en radar til stede, monter antennen over radarstrålen, eller under hvis nødvendigt, men aldrig direkte i dens vej. Hold mindst 1 meter (3 fod) afstand til en VHF-radioantenne eller radarstrålen.

Installationen af GA 38-antennen kræver nogle basale værktøjer:

Til montering på overflade: en 3,2 mm-boremaskine (1/8 tomme) til forboring og en 25 mm-boremaskine eller hul-sav til kabelgennemføring samt en Phillips-skruetrækker. Til montering på mast: en mastnøgle og en 19 mm-boremaskine (3/4 tomme), hvis kablet føres indvendigt i masten. Til fastgørelse af antennen på dens holder: en 1,5 mm-unjernnøgle til M3-fikseringsskruen.

Det anbefales desuden at bære sikkerhedsbriller, høreværn og støvmaske under boringen.

GA 38-antennen er designet til at være kompatibel med de fleste Garmin-kortplottere, der har en dedikeret port mærket « ANTENNA » eller « EXT GPS » med en BNC-stikforbindelse. Den anbefales især til installationer, hvor multifunktionsskærmen er monteret indendørs eller i et område, hvor bådens konstruktion blokerer GPS-signaler. For at kontrollere specifik kompatibilitet med din Garmin-model, anbefaler vi, at du gennemgår din enheds dokumentation.

GA 38 GPS-antennen er en tilbehør, der er designet og optimeret af Garmin til deres egne kortplottere. Selvom stikket er en standard BNC-forbindelse, garanterer producenten ikke, at den fungerer med enheder fra andre mærker. For pålidelighed og optimal ydeevne anbefales det stærkt at bruge den med en kompatibel Garmin-enhed.

Sikkerhedsafstanden i forhold til kompasset for GPS-antennen GA 38 er 114 mm (4,5 tommer). Det er vigtigt at overholde denne afstand for at undgå magnetisk interferens med bådens kompas.

GPS-antennen GA 38 har følgende mål:

Diameter: 91,6 mm (3 19/32 tommer)Højde: 49,5 mm (1 15/16 tommer)Vægt: 201 g (7,1 oz)De kompakte dimensioner gør den nem at integrere på alle typer fartøjer.

GPS-antennen GA 38 har en IPX7-tæthedsklasse i henhold til IEC 60529-standarden. Det betyder, at den er beskyttet mod midlertidig nedsænkning i vand op til 1 meters dybde i op til 30 minutter. Den robuste konstruktion med et hus i højstyrkeplastlegering og fuldstændigt forsejlet gør den til en pålidelig komponent til brug i maritimt miljø.

Driftstemperaturområdet varierer afhængigt af modelens farve:

Hvid model: fra -30°C til 80°C (fra -22°F til 176°F)Sort model: fra -30°C til 70°C (fra -22°F til 158°F)Dette brede temperaturområde sikrer pålidelig funktion af antennen under ekstreme klimatiske forhold.

Huset på GPS-antennen GA 38 er fremstillet i en højstyrkeplastlegering, der er fuldstændigt tætningsindstøbt. Dette robuste materiale er designet til at modstå krævende maritime miljøer og vejrforhold.

Ja, GPS-antennen GA 38 leveres med et integreret kabel. Kablet er udstyret med en BNC-stikforbindelse i enden, så det kan tilsluttes direkte til ANTENNA- eller EXT GPS-porten på din Garmin-kortplotter, der er kompatibel.

Det anbefales kraftigt at teste placeringen, inden monteringen foretages permanent. Gør følgende:

Fastsæt antennen midlertidigt på det valgte sted.
Tilslut den til din Garmin-kortplotter.
Kontroller GPS-signalmottagelsen på enheden.
Hvis der konstateres interferens eller svagt signal, flyt antennen til et andet sted og gentag testen.
Når du opnår et fuldt eller acceptabelt signal, kan du fortsætte med den permanente montering.

Nej, det frarådes at installere GA 38-antennen i nærheden af en radar eller en VHF-antenne. For at undgå interferens:

Monter antennen over radarstrålen, hvis muligt, eller under, hvis nødvendigt, men aldrig direkte i dens stråleretning. Hold mindst 1 meter (3 fod) afstand til en VHF-radioantenne eller radarstrålen.

GA 38-antennen er designet til at være kompatibel med en bred vifte af Garmin-kortplottere, herunder GPSMAP-, echomap- og quatix-serien, forudsat at de har en ANTENNA- eller EXT GPS-port med BNC-stik. Den er særligt nyttig til installationer, hvor skærmen er monteret indendørs. For at sikre præcis kompatibilitet med dit specifikke model, bør du konsultere din enheds manual.

Den leverede dokumentation gør det ikke muligt at sammenligne antennen GA 38 direkte med andre modeller som GA 28. GA 38 præsenteres dog som en standard- og afprøvet løsning til løsning af problemer med satellitmodtagelse. For at få præcise forskelle mellem disse modeller anbefaler vi, at du konsulterer de respektive datablade på Garmin's hjemmeside.

Ja, det er én af de primære anvendelser for GA 38-antennen. Den er specielt designet til at levere et stærkere GPS-signal til en Garmin-kortplotter, der er kompatibel med ekstern antenne. Den anbefales især, når enheden er monteret indendørs i båden, i et område hvor konstruktionen (metal, kulfiber) blokerer satellitsignalerne. Ved at tilslutte GA 38-antennen til EXT GPS-porten kan du betydeligt forbedre pålideligheden af modtagelsen.
