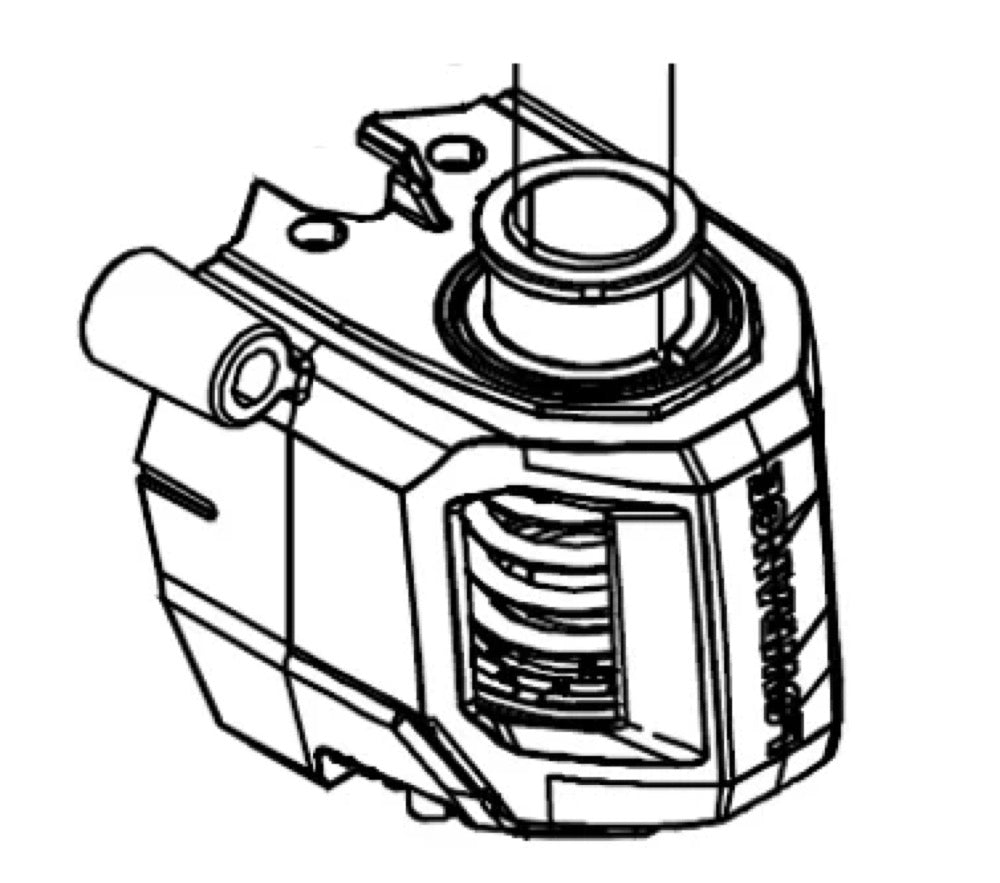

360 HEAD ASSEMBLY V.1.1

Lowrance 360 Head Assembly V.1.1 er en essentiel komponent specifikt designet til Lowrance Ghost elektriske motorer. Den indeholder en 360-graders aftagelig holder, der beskytter motoren mod skader ved at absorbere stød og muliggør automatisk genjustering efter et sammenstød.

De vigtigste egenskaber omfatter:

En 360-graders drejelig holder til absorption af stød. Et automatisk genoprettelsessystem efter et slag. Udvidet kompatibilitet med Lowrance Ghost- og Ghost X-elmotorer. Integration med NMEA 2000- og Bluetooth-netværksprotokoller samt Wi-Fi. Specifikke forbindere til ekkolod (mini 9-benet han), kompas (5-benet hun) og NMEA 2000 (Micro-C).

Det 360-graders afmonterbare understel er designet til at beskytte Lowrance Ghost-elmotoren mod skader. Ved et sammenstød gør det, at motoren kan afmonteres og dreje, hvorved stød absorberes. Derefter sikrer det automatisk genopretning, så motoren vender tilbage til sin funktionelle position.

Samlingen af 360-hovedet (360 Head Assembly V.1.1) inkluderer en monteringsbeslag og to M8 hex-skruer på 20 mm.

Den automatiske justeringsfunktion gør det muligt for den elektriske motor at vende tilbage til sin oprindelige driftposition efter at have absorberet et stød. Dette beskytter motoren mod skader og sikrer kontinuerlig brug uden umiddelbar manuel indgriben efter et slag.

Den anbefalede minimum nedsænkningsdybde for motorblokken er 300 mm (12 tommer).

Det anbefalede tilspændingsmoment for propellermøtrikken er 13 Nm (10 fod-pund).

360 Head Assembly V.1.1 er kompatibel med Lowrance Ghost elektriske motorer med aksellængder på 47, 52 og 60 tommer. Den er også kompatibel med Ghost X-modellen på 47 tommer.

For at vise ekkolodet til den elektriske motor kræves en multifunktionsskærm med kompatibilitet. Kompatible modeller omfatter Lowrance HDS Pro, HDS Live, HDS Carbon eller Elite FS. Alle disse skærme skal være udstyret med den seneste software for at fungere korrekt.

360 Head Assembly V.1.1 understøtter flere forbindelsessystemer, herunder NMEA 2000, Bluetooth og Wi-Fi, hvilket muliggør nem integration med andet marint udstyr.

Ja, multifunktionsskærme, der er kompatible med f.eks. Lowrance HDS Pro, HDS Live, HDS Carbon eller Elite FS, skal have den nyeste software installeret for at vise motorens ekkolod korrekt.

Ja, 360 Head Assembly V.1.1 er kompatibel med Lowrance Ghost X elektrisk motor på 47 tommer.

Nej, Lowrance 360 Head Assembly V.1.1 er specifikt designet til Lowrance Ghost- og Ghost X-elektriske motorer.

360° Head Assembly V.1.1 er designet til at fungere med en 24 V DC eller 36 V DC strømforsyning. Den accepterede spændingsområde er 16–46 V, og den nominelle strømstyrke er 50 A.

360 Head Assembly V.1.1 har følgende stik:

Et ekkolodstik af mini 9-pins han-typen. Et kompasstik (TMC-1) af 5-pins hun-typen. Et NMEA 2000-stik af Micro-C-typen.

Vægten af Lowrance 360 Head Assembly V.1.1 er 3,5 kg.

Ja, det er vigtigt ikke at bøje kablerne for kraftigt. Det anbefales at forberede sløjfer til afløb og vedligeholdelse for at sikre kablerne holdbarhed og korrekt funktion.

Monteringen af 360°-hovedet leveres med to M8 hex-skruer på 20 mm til montering.

For at forbinde ekkolodets kabel skal du rette pilen på ekkolodets kabelstik op mod mærket på stikket. Tilslut ekkolodets kabel og drej kabelstikmøtrikken, indtil den er låst (et kvart omdrejning).

Den nødvendige frie afstand til skrogsiden for en korrekt installation er minimum 40 mm (1,5 tommer).
