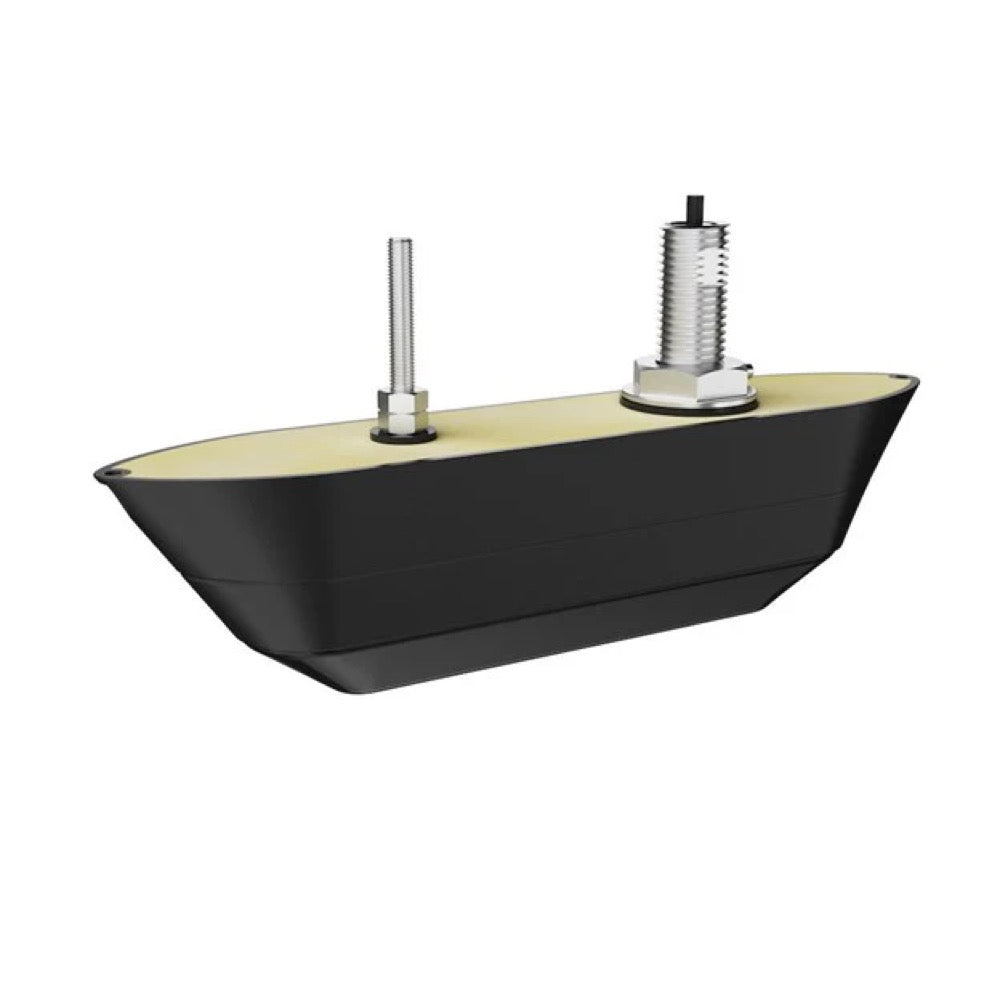

Active Imaging HD gennemstrømmende (Dual) ekkolod STARBOARD

Det er et marint 3-i-1 ekkolod designet til gennemgående installation på styrbords side (STARBOARD) af din båd. Det integrerer CHIRP sonar-teknologien fra Lowrance samt SideScan HD og DownScan HD for avanceret fiskedetektion og detaljeret kortlægning af undersøiske strukturer.

Denne ekkolodssonde kombinerer flere avancerede teknologier:

Lowrance CHIRP Sonar: For bedre klarhed og måleseparation.SideScan HD-billeder: Til at scanne store områder og lokalisere sideværts strukturer.DownScan HD-billeder: Til detaljerede, fotorealistiske visninger af strukturer direkte under fartøjet.

Den eksklusive FishReveal™ DownScan View-funktion gør det muligt at overlejre de fiskeskyer, som CHIRP-ekkoloddet registrerer, på de højopløselige DownScan-billeder. Dette gør det betydeligt lettere at skelne fisk fra undersøiske strukturer og giver en bedre forståelse af, hvad der befinder sig under båden.

Denne ekkolodets traditionelle CHIRP-sonar opererer på frekvenserne 83 kHz (mellem-CHIRP) og 200 kHz (høj/bred-CHIRP), hvilket giver fremragende klarhed og separation af mål.

Til SideScan- og DownScan HD-billeder anvender ekkoloddet frekvenserne 455 kHz og 800 kHz. Det tilbyder også højopløsningskapacitet op til 1,2 MHz for endnu mere detaljerede billeder.

DownScan HD-billeddannelsen på dette ekkolod kan nå en maksimal dybde på 91 meter, hvilket giver detaljerede billeder af strukturer under båden.

SideScan HD-billeddannelsen tilbyder en lateral rækkevidde på 91 meter (300 fod) ved 455 kHz og 46 meter (150 fod) ved 800 kHz, hvilket muliggør afsøgning af store områder for at lokalisere fisk og strukturer.

For optimal ydeevne af DownScan og SideScan er denne sonde designet til at fungere effektivt ved hastigheder op til 9 knob (ca. 10 mi/t).

Ekkolodet er designet til at fungere i et temperaturområde fra -15 °C til +55 °C (fra +5 °F til +131 °F). Ved opbevaring tåler det temperaturer fra -30 °C til +70 °C (fra -22 °F til +158 °F).

Denne ekkolodssonde er udstyret med en 9-benet stikforbindelse, der sikrer en pålidelig forbindelse til kompatible Lowrance-apparater.

En "gennemgående" ekkolodssonde installeres ved at bore et hul i bådens skrog, så transducerens del kommer i direkte kontakt med vandet. Denne installationsmetode giver typisk de bedste sonarpræstationer, da den minimerer forstyrrelser.

"STARBOARD" angiver, at dette ekkolod er specifikt designet til at blive monteret på højre side (styreborde) af båden. Dette er vigtigt for SideScan-ekkolod, der har en asymmetrisk orientering for at optimere dækningen.

Til installationen skal du bruge en boremaskine, borebits til guide- og kabelgennemføringer, en stjerneskruetrækker samt et højtydende marineklæbemiddel/forseglingsmiddel til anvendelse over eller under vandlinjen. Specifikke skruer og skiver er inkluderet i monteringssættet.

Fikssætningskittet, der følger med ekkoloddet, indeholder typisk:

Monteringsskruer (f.eks. #10 x 1-1/4")
Flade skiver (f.eks. #10)
M6-brillebolte og -møtrikker til montering af bøjlen
M4-skruer til fastgørelse af ekkoloddet med låseskiver
Kabelbindere til sikring af kablerne.

Ja, ved montering på en aluminiumsskrog er det afgørende at anvende et isolerende plastmateriale, f.eks. King Starboard, mellem monteringsbeslaget og aluminiumsskroget. Dette forhindrer galvanisk korrosion. M4 metalskruer og et marint tætningsmiddel er også nødvendige.

Denne transducer er kompatibel med Lowrance kombinerede displays og sonar-moduler, der understøtter Active Imaging HD-teknologien og har en 9-benet forbindelsesport. Det anbefales at kontrollere den specifikke kompatibilitet med din Lowrance-enheds model.

Nej, Lowrance Active Imaging HD-ekkoloddet er designet til at fungere specifikt med Lowrance-kompatible systemer. Det anvender en proprietær stikforbindelse og protokoller, som typisk ikke er kompatible med udstyr fra andre producenter.

Ja, ud over SideScan- og DownScan-billeder kan dette ekkolod levere vandtemperaturdata til din kompatible skærm.

Active Imaging HD giver betydelige forbedringer i billedklarhed og -opløsning, herunder højopløselige funktioner op til 1,2 MHz for SideScan og DownScan. FishReveal™ DownScan View-funktionen er også en central forbedring, der giver bedre udskillelse af fisk.

Ved en gennemgående installation (type "Direct Step" eller indbygget) kan vinklen på ekkolodssonden som regel ikke justeres til at være parallel med vandoverfladen, når den først er monteret. Retningen bestemmes af skrogets vinkel og designet af den gennemgående montering.
