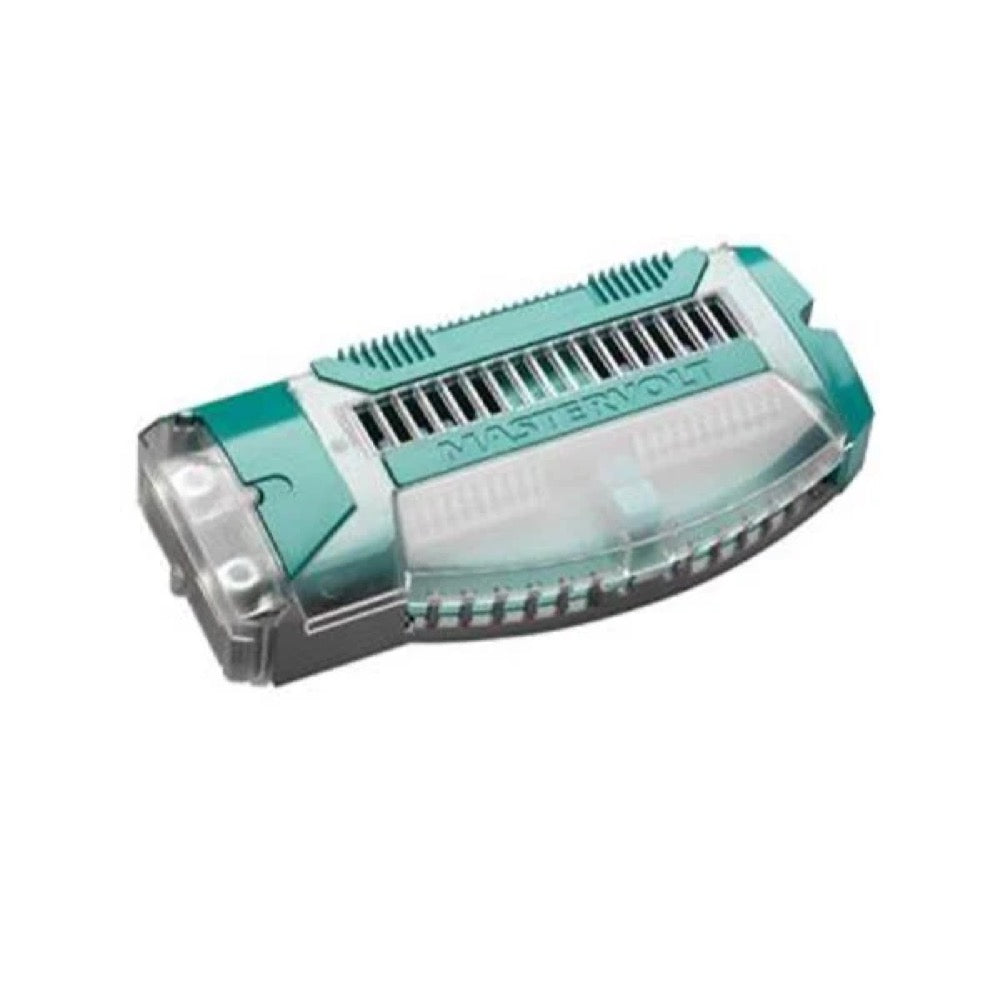

DC digital kontakt 10x10 A

Den digitale DC 10x10A-koblingsboks er en decentral indgangs- og udgangsmodul designet til MasterBus-netværk. Den giver mulighed for at styre op til ti DC-kanaler, såsom belysning, pumper eller bådens elektronik, med en kapacitet på 10 A pr. kanal.

Nej, dette produkt er i dag forældet. Det tilbydes her som reservedele til vedligeholdelse og reparation af eksisterende marine el-installationer, hvilket undgår at skulle forny hele skibets kabelføring.

Denne enhed fungerer inden for et spændingsområde på 8 til 30 V. Den er derfor naturligt kompatibel med 12 V- og 24 V-batterisystemer.

Hver enkelt udgang kan håndtere 10 A. Det er dog muligt at parallelloble flere udgange for at håndtere højere strømme, op til en samlet maksimal strøm på 100 A for hele modulet.

Den elektriske sikkerhed sikres via en dobbelt beskyttelse på hver kanal: en softwareindstillelig sikring på 10 A og en konventionel hardware-sikring på 15 A.

Ved netværksfejl er det muligt at foretage en manuel hardware-nulstilling (bypass) direkte på enheden. De 15 A hardware-sikringer har positioner, der gør det muligt at tvinge tænding eller slukning af kanaler manuelt.

Ja, modulet indeholder ti integrerede lysdæmpere. Dette gør det muligt at programmere dæmpning af bordebelysningen direkte fra systemet uden at skulle tilføje eksterne lysdæmpere.

Også kaldet funktionen "følg mig hjem", er det en automatisering, der holder belysningen tændt i kort tid efter afbryderen er slukket, så du har tid til at forlade området sikkert.

For indgangsforbindelser accepterer modulet kabler op til 95 mm². For udgangsforbindelser er det maksimale kabeltværsnit 4 mm².

Kontakten har en beskyttelsesklasse på IP21. Den er ikke vandtæt og skal udelukkende installeres på et tørt sted, beskyttet mod regn, fugt og kondens.

Modulet måler 40 x 229 x 110 mm (Højde x Bredde x Dybde) og vejer 0,75 kg. Dets kompakte format gør det nemt at integrere i bådens el-tavler.

Nej, apparatets strømforbrug på jævnstrømssiden er ekstremt lavt. Det udgør mindre end 2 mA, når det er tilsluttet 12 V eller 24 V.

Enheden er udstyret med en kommunikations-LED på forsiden. Hvis den lyser konstant, fungerer enheden normalt. Forskellige blinkemønstre indikerer tilstedeværelsen af spænding, en aktuel alarm eller manuel tvang af en udgang.

Ja, styring og opsætning foregår via MasterBus-netværket. Du skal bruge en kompatibel skærm, f.eks. MasterView Easy, eller MasterAdjust-softwaren på en PC tilsluttet via en USB-grænseflade.

Ja, det er fuldt ud muligt at forbinde en almindelig kontakt (til/fra) direkte til kontakten for at generere et elektrisk signal og styre en udgang, uden nødvendigvis at skulle gå igennem et digitalt display.

Når en software-sikring udløses på grund af overbelastning, kan den let genstartes eksternt via grænsefladen på din MasterBus-skærm uden behov for fysisk indgriben på modulet.

Ja, modulet indeholder intelligente alarmfunktioner. Det udsender blandt andet et alarmsignal på MasterBus-netværket, hvis der registreres overbelastning på en af dets kanaler.

Absolut, strømindgangene kan forbindes direkte til en MasterShunt eller til et Mastervolt DC-distributionssystem for optimal kabelføring.

Ved brug af hardware-bypasset forbindes indgangen direkte til udgangen via 15 A-sikringen. Advarsel: dette annullerer softwareindstillinger som lysdæmperen. Derudover påføres den rå indgangsspænding direkte til det tilsluttede apparat, hvilket kræver ekstra opmærksomhed, hvis du har 12 V-apparater på et 24 V-netværk.
