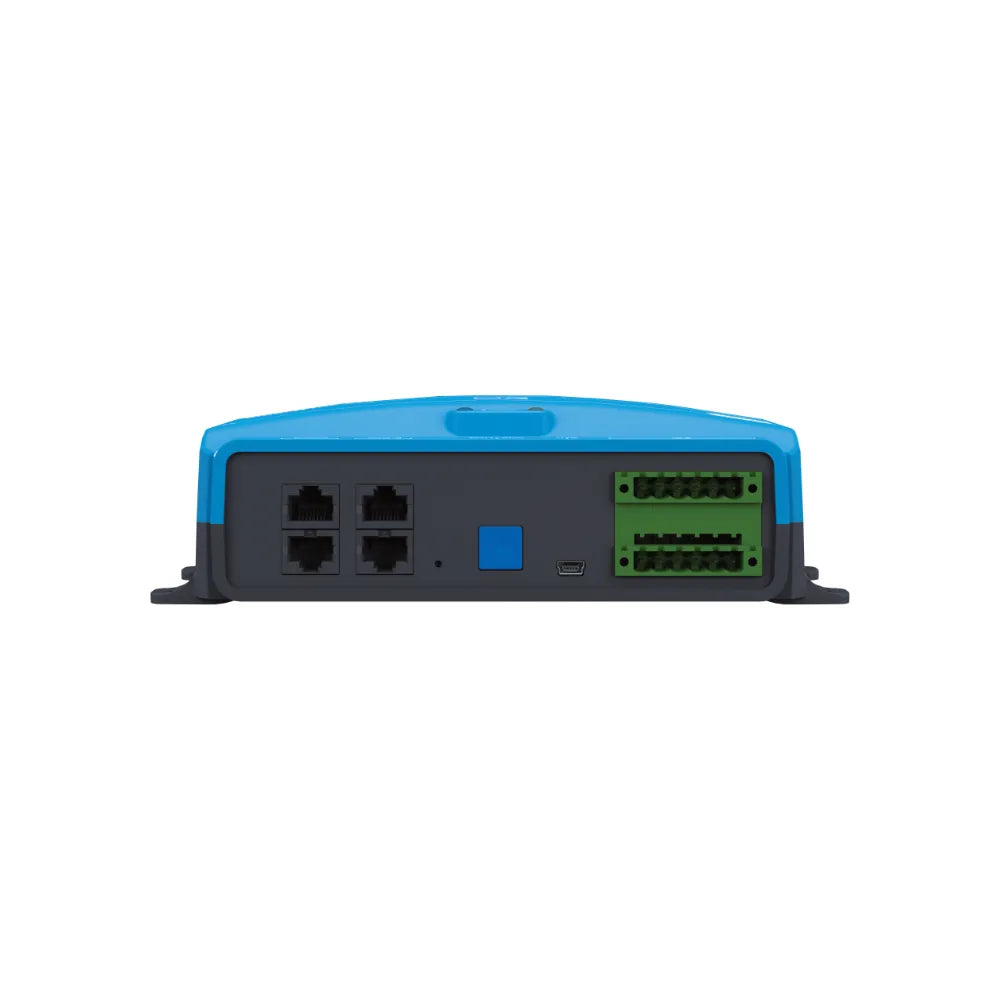

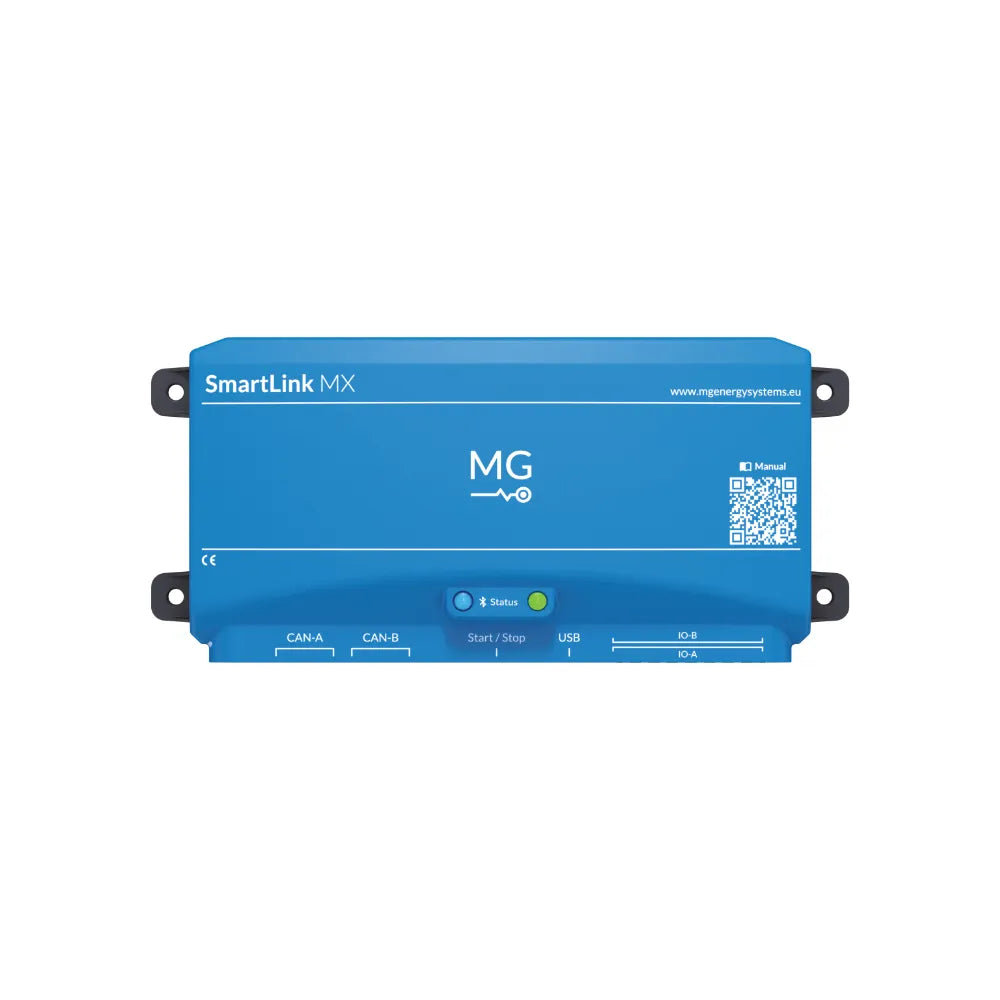

MG SmartLink MX CAN / NMEA 2000 gateway

MG SmartLink MX-gatewayen er en enhed designet til at aggregere data fra flere MG Master LV- eller HV-batteristyringsenheder. Den præsenterer disse parallelle systemer som én samlet batteripark og videresender de kombinerede oplysninger til tredjepartsudstyr via CAN Bus- og NMEA 2000-protokollerne.

SmartLink MX's primære funktion er at centralisere og kombinere ydeevnedata fra op til 15 MG Master LV- eller HV-controllerenheder. Det muliggør visning af hele batterisystemet som én sammenhængende enhed og kommunikation af disse samlede data til displays eller eksterne systemer.

SmartLink MX kan kombinere data fra op til 15 MG Master LV- eller Master HV-batteristyringer.

SmartLink MX-broen har følgende mål:

Længde: 198 mmHøjde: 91 mmBredde: 57 mm

Vægten på MG SmartLink MX-broen er 0,27 kg.

SmartLink MX har en IP22-beskyttelsesklasse. Det betyder, at den er beskyttet mod faste genstande større end 12,5 mm (som en finger) og mod skråt faldende vanddråber op til 15° i forhold til lodret.

SmartLink MX-broen er designet til at fungere inden for et temperaturområde fra -20 °C til +50 °C.

I aktiv tilstand er det elektriske forbrug for SmartLink MX-gatewayen på ca. 1 watt.

SmartLink MX-broens kabinet er fremstillet i PC ABS (Polycarbonat / Acrylonitril Butadien Styren).

Ja, SmartLink MX kan anvendes sammen med mobilappen MG Connect App for bedre datatilgængelighed og til at tage øjebliksbilleder af systemet. Den kan også diagnosticeres via et PCAN-diagnoseværktøj.

SmartLink MX er kompatibel med batteristyringsenhederne MG Master LV (til lavspændingssystemer) og MG Master HV (til højspændingssystemer).

SmartLink MX understøtter kommunikation via CAN Bus (med RJ45-stik) og NMEA 2000 til integration med tredjepartsudstyr. Den understøtter også Bluetooth-forbindelse.

Ja, SmartLink MX er designet til integration med eksterne displays eller systemer takket være sine dataudgange via CAN og NMEA 2000, der er standardiserede kommunikationsprotokoller, som er bredt anvendt inden for maritim teknologi.

SmartLink MX kræver en bredspændingsforsyning på 8 til 60 VDC (jævnstrøm).

Ja, SmartLink MX-broen er NMEA 2000 niveau 1-certificeret, hvilket sikrer overensstemmelse med marinekommunikationsstandarder.

Til en komplet installation skal du separat medbringe:

CAN-kablerne med RJ45-stikNMEA 2000-bagbussenStrømforsyningenNetværksafslutningerneMaster LV/HV-controllerneEn Energy Monitor-display (hvis ønsket)

Hver MG Master-controller skal tilsluttes CAN-netværket i henhold til MG-topologien. Det er også vigtigt at konfigurere parallelle systemer for at undgå duplikering af identifikatorer på netværket.

Ja, på grund af sin IP22-beskyttelsesklasse skal SmartLink MX installeres beskyttet mod vandstænk og i et tørt og rent miljø for at sikre korrekt funktion og holdbarhed.

Ja, SmartLink MX er udstyret med flere programmerbare indgange og udgange:

3 programmerbare kontakter (relæudgang): 0,8 A ved 60 V DC, tør kontakt. 1 programmerbar udgang: Spænding svarende til forsyningen (IO-A - 1V), 0,5 A, med kortslutnings- og overstrømsbeskyttelse. 1 programmerbar indgang: 3–60 V til aktivering af indgangen. Ekstern trykknapssignal: Skal forbindes til jord for at aktivere indgangen. Eksternt statusignal: 5 V / 10 mA, med overstrømsbeskyttelse.

MG SmartLink MX-porten (reference MGSLM48001) er designet til batterisystemer med flere MG Master LV- eller Master HV-kontrollere. Dens primære funktion er at aggregere og kombinere alle data fra disse kontrollere i ét samlet batterisystem.

Den præsenterer derefter disse parallelle systemer som én samlet batteripark og transmitterer de kombinerede data til tredjepartsudstyr via CAN-Bus- og NMEA 2000-protokollerne. Dette muliggør en forenklet integration med displays eller andre systemer.

SmartLink MX er kompatibel med op til 15 MG BMS (Master LV eller Master HV) og fungerer med en forsyningsspænding på 8 til 60 VDC.
