Navico

000-14886-001

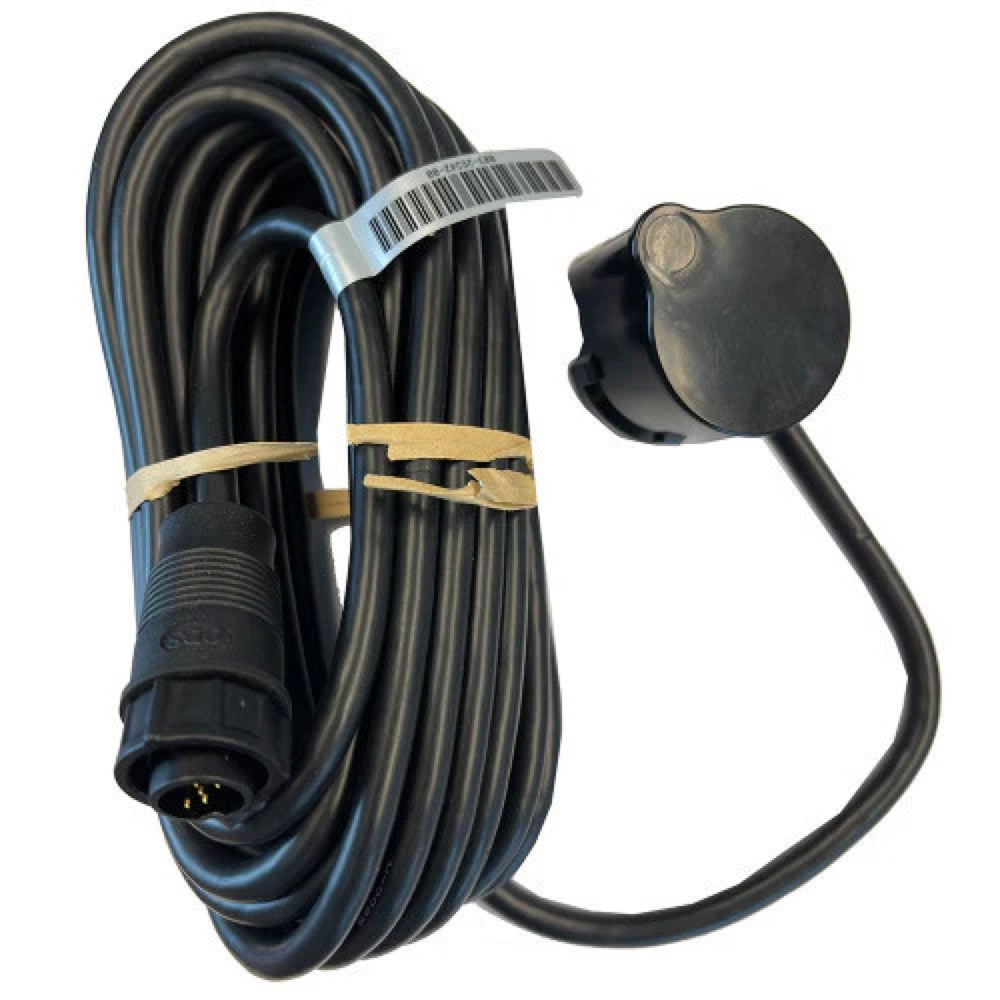

9-benet 83/200kHz pod-formet gennemgående transducer

Designet til præcise dybdemålinger er Navico 9-ben 83/200kHz-ekkoloddet en alsidig løsning til fiberglas-skrog. Det leverer frekvenser på 83/200 kHz og kan installeres gennem skroget eller på elmotoren. Kompatibel med Lowrance-, Simrad- og B&G-skærme leveres det med pod og epoxyklæber.

PrisFå pro-pris

745,29 DKK

745,29 DKK ~~920,57 DKK~~

inkl. moms Fragt beregnes ved betaling.

På lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Understøttede ekkolodsteknologier	2D-ekkolod
Ekkolodsfrekvenser	83/200
Driftstemperatur	0°C til +50°C
Ekkolodstilslutningstype	9-ben
Kabellængde	6.4
Kompatible skærme	Displays fra Lowrance, Simrad og B&G med 9-benet stik
Trådløs forbindelse	Nej
Monteringstype	Gennemgående (shoot-through), elektrisk motor
Certificeringer	CE
Maksimal aflæst dybde	304.0
Integreret temperatursensor	Nej
Dækningsvinkel	38° (83 kHz) / 17° (200 kHz)
Fiskeritype	Hav, sø, flod, almindelig fiskeri
Incompatible Hull Materials	Træskrog
Integreret hastighedssensor	Nej
Max Deadrise Angle	10
Max Operating Speed Sonar	60
Mounting Avoidance Zones	Tæt på flaps
Recommended Mounting Location	Nær bådens centrale akse
Sonar Output Type	Dybde alene (traditionelt ekkolod)
Opbevaringstemperatur	-30°C til +70°C
Vægt	0,18

Detaljeret beskrivelse

Designet til præcis måling af havbunden giver Navico 9-benet 83/200kHz "pod"-formede ekkolod en alsidig løsning til dybdemåling. Denne transducer er velegnet til navigatører og lystfiskere, der ønsker en diskret installation og pålidelig ydeevne på forskellige fiberglas-skrog.

Ekkolodsspecifikationer

Ekkoloddet 9-benet 83/200kHz anvender frekvenserne 83 kHz og 200 kHz til at levere dybdeoplysninger. Ved 83 kHz leverer det en stråle på 52°, mens den ved 200 kHz er på 22°. Denne transducer kan nå en maksimal dybde på 300 meter (1000 fod) og tåler hastigheder op til 60 knob (70 mph). Den er specifikt designet til dybdemåling og understøtter ikke CHIRP-teknologi, sidescanning eller struktur-scanning. Modellen inkluderer hverken integreret temperatur- eller hastighedssensor.

Installation og kompatibilitet

Transduceren i "pod"-form er designet til gennemgående montering på fiberglas-skrog med en maksimal vinkel på 10°. Den kan også monteres på en el-motor. For optimal ydeevne anbefales det at installere den nær bådens centerlinje og undgå områder tæt på flaps. Modellen er ikke kompatibel med træskrog til gennemgående installation. Den forbindes via en 9-benet stik og er kompatibel med Simrad-, Lowrance- og B&G-ekkolodsenheder, herunder SonarHub-modulet og Simrad NSS evo2- og NSS sport-flermålsdisplay.

Tekniske og miljømæssige data

Med en vægt på 0,18 kg (inkl. kabel) og en kabellængde på 6,4 meter er transduceren kompakt. Den fungerer i et temperaturområde fra 0°C til +50°C og kan opbevares fra -30°C til +70°C. Transduceren leveres med pod og den nødvendige epoxylim til installation.

Dokumentation

Type	Nom
	EN - Guide d’installation - Sonde pod traversante 9 broches 83/200 kHz

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Navico 9-ben 83/200kHz ekkolod: analyse af en diskret dybdemålingsløsning »

Navico 9-ben 83/200kHz-ekkoloddet er en pragmatisk løsning for fritidssejlere og fiskere, der foretrækker enkelhed og diskretion i en "shoot-through-hull"- eller elmotormontering. Dets primære funktion, dybdemåling, leveres med dobbelt frekvens for alsidig anvendelse: 83 kHz for bredere dækning og 200 kHz for mere detaljeret bunddetektion. Mangel på temperatur- eller hastighedssensorer forenkler installationen og reducerer det til sin essentielle rolle.

Den gennemgående skrogmontering, specifikt til fiberglas-skrog med en krumning op til 10°, undgår enhver perforering af agterskroget, hvilket minimerer risikoen for lækager og påvirkning af hydrodynamiske ydeevne. Det er en betydelig fordel for sejlbåde eller motorbåde, der ikke ønsker eksterne elementer under skroget. Det er dog afgørende at følge monteringsanbefalingerne, herunder brug af det medfølgende epoxylim og undgåelse af forstyrrede områder (luftbobler, flaps, gennemføringer) for at sikre signalets kvalitet. Elmotormonteringsmuligheden giver yderligere fleksibilitet for små fiskebåde.

Denne transducer er et fremragende valg til eksisterende eller nye systemer, der kræver en pålidelig dybdefunktion kompatibel med Navico-økosystemet (Lowrance, Simrad, B&G) via sin 9-benede forbindelse. Den udgør et økonomisk og effektivt valg til grundlæggende navigations- og fiskebehov uden kompleksiteten fra avancerede billedsystemer.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

9-benet 83/200kHz pod-formet gennemgående transducer

745,29 DKK

745,29 DKK ~~920,57 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilke frekvenser fungerer dette Navico-ekkolod med?

Denne Navico-sonde fungerer på to hovedfrekvenser: 83 kHz og 200 kHz. Disse frekvenser anvendes til dybdemåling.

Hvad er den maksimale dybde, som denne transducer kan registrere?

Denne transducer kan nå en maksimal dybde på 304 meter (1000 fod). Denne ydelse er optimal ved frekvensen 200 kHz.

Indeholder ekkoloddet en temperatur- eller hastighedssensor?

Nej, denne transducer-model er en 'pod'-type uden integreret temperatursensor. Den omfatter heller ikke en hastighedssensor.

Hvilke strålevinkler har dette ekkolod ved frekvenserne 83 kHz og 200 kHz?

Denne ekkolodets strålevinkler er som følger:

Ved 83 kHz har den en strålevinkel på 52°. Ved 200 kHz er strålevinklen 22°.

Hvad er den maksimale hastighed for båden for at ekkoloddet fungerer optimalt?

Denne sonde er designet til at opretholde pålidelige ydeevner op til 60 knob (ca. 70 mph).

Hvilken type montering har denne Navico-ekkolodsensor?

Denne transducer er af typen 'pod' og er designet til gennemgående montering i skroget (shoot-through). Den kan også monteres på en elmotor.

Hvilken type stik har dette ekkolod?

Denne sonde er udstyret med en 9-benet stikforbindelse (9-Pin), hvilket sikrer kompatibilitet med tilsvarende udstyr.

Hvor lang er kablet, der følger med transduceren?

Transduceren leveres med en 6,4 meter (21 fod) lang kabel, hvilket giver fleksibilitet ved installationen.

Er ekkoloddet udelukkende designet til dybdemåling?

Ja, denne transducer er specifikt designet til dybdemåling og leverer præcise informationer om havbunden.

På hvilke typer skrog kan dette gennemgående ekkolod installeres?

Denne transducer er designet til gennemgående montage (shoot-through) i fiberglasbådes skrog.

Hvad er den maksimale bundvinklen for en installation med gennemgående montering (shoot-through)?

For optimal performance i gennemgående installation i skroget må den maksimale tonturvinkel ikke overstige 10°.

Hvilke anbefalinger er der for den bedste installationsplacering på båden?

For optimal ydeevne anbefales det at montere ekkolodet tæt på bådens centrale akse. Dette reducerer forstyrrelser og sikrer præcise aflæsninger.

Er der specifikke områder, der bør undgås ved montering af transduceren?

Ja, det anbefales at undgå områder tæt på flaps (trimflaps) eller andre elementer, der kan skabe turbulens eller luftbobler under skroget, da dette kan påvirke signalets kvalitet.

Er det muligt at montere dette ekkolod på en elmotor?

Ja, ud over gennemgående montering i skroget kan denne transducer også monteres på en elmotor.

Hvilke skrogmaterialer kan ekkoloddet ikke fungere igennem?

Transducere af typen 'shoot-through-hull' som denne kan ikke fungere effektivt gennem træskrog. De er specifikt designet til fiberglas-skrog.

Hvilken type stikforbindelse kræves på enheden for at anvende dette ekkolod?

For at tilslutte dette ekkolod, skal din enhed (ekkolod eller kombineret display) have en port, der er kompatibel med en 9-benet stikforbindelse.

På hvilken type skrog og hvordan skal dette gennemgående ekkolod installeres?

Denne ekkolodsprobe er designet til montering gennem fiberglasbådes skrog (shoot-through-hull). Den kan ikke monteres gennem træskrog.

For optimal ydeevne anbefales det at montere den nær bådens centerlinje og undgå områder tæt på trimflapsene. Maksimal skrogsvinkel må ikke overstige 10°.

Den kan også monteres på en elmotor.

Hvilke enheder og mærker er dette Navico 9-ben ekkolod kompatibelt med?

Denne Navico-ekkolodsprobe er en tilbehør, der er kompatibel med Navico-gruppens enheder (såsom Lowrance og Simrad), som understøtter frekvenserne 83/200 kHz og er udstyret med en 9-benet stikforbindelse (Xsonic). Den er designet til at fungere med kompatible sonarer eller multifunktionsskærme fra disse mærker.

Understøtter dette ekkolod CHIRP-teknologien, temperaturmåling eller hastighedsmåling?

Nej, denne sonde er udelukkende designet til dybdemåling. Den understøtter ikke CHIRP-teknologi, sidescanning eller struktur-scanning. Desuden inkluderer denne model hverken en integreret temperatursensor eller fartssensor.
