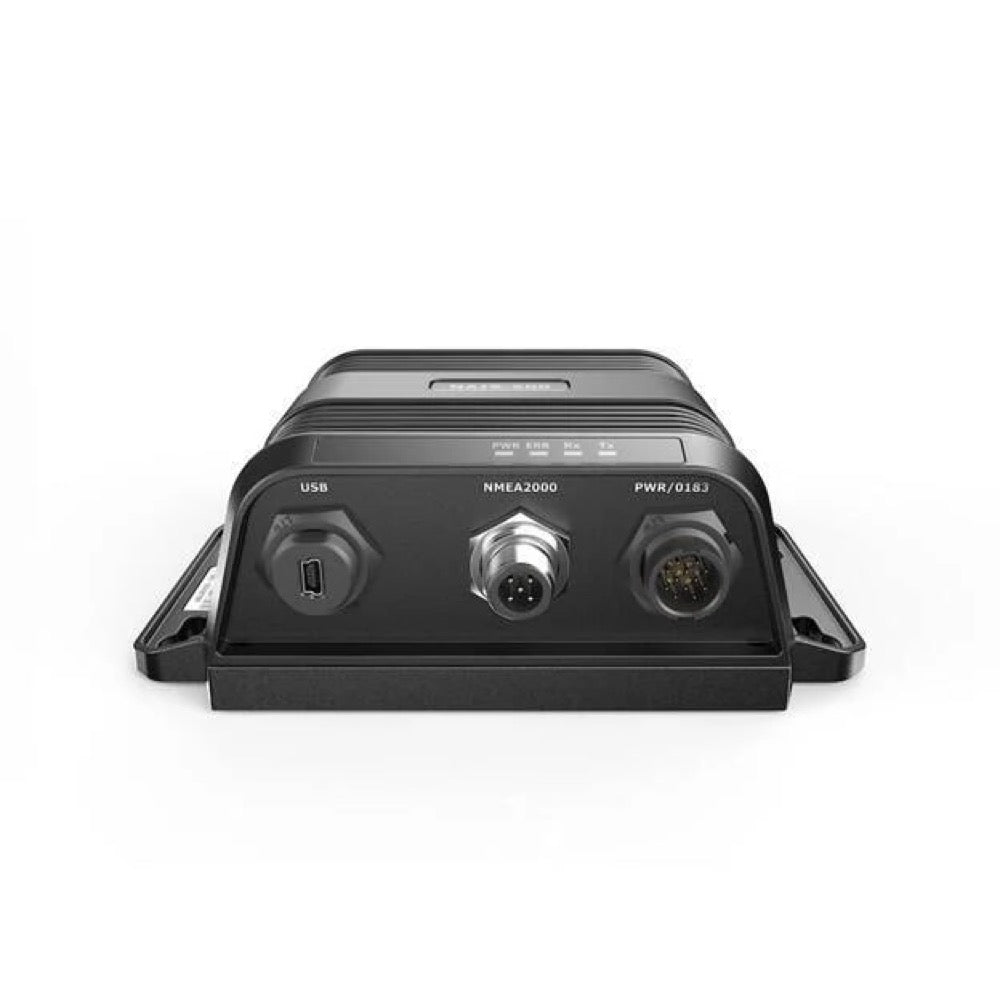

AIS classe B NAIS-500 avec répartiteur NSPL-500 et antenne GPS-500

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

En cours de réapproGemmer 5%

Navico

000-13963-001

AIS klasse B NAIS-500 med splitter NSPL-500 og GPS-antenne GPS-500

Name: AIS klasse B NAIS-500 med splitter NSPL-500 og GPS-antenne GPS-500
Brand: Navico
SKU: 000-13963-001
Price: 10474.05 DKK
Availability: InStock

Navico NAIS-500-sættet er en AIS Class B-transponder designet til sikkerhed til søs, der inkluderer en VHF/AIS/FM-antennefordeler NSPL-500 og en GPS-500-antenne. Den sender og modtager AIS-data, hvilket muliggør aktiv kollisionsforebyggelse via sine NMEA 2000-, NMEA 0183- og USB-grænseflader. Transponderen er certificeret IP67, og antennefordeleren er IPX7, hvilket giver en robust og integreret løsning til navigation.

Leveres med AIS Class B-transponderen NAIS-500, VHF/AIS-antennefordeleren NSPL-500 og GPS-500-antennen.

PrisFå pro-pris

10.474,05 DKK

10.474,05 DKK ~~10.997,77 DKK~~

inkl. moms Fragt beregnes ved betaling.

Under genbestilling

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

NMEA 2000-lastækvivalens (LEN)	1
Driftsspænding	9,6 V - 31,2 V DC
Driftstemperatur	-15°C til +55°C
Maksimalt strømforbrug	24 W
Typisk elektrisk forbrug	2,16 W
Anbefalet sikringsstørrelse	3 A
Produktbredde	98 mm
Produkthøjde	52 mm
Produktdybde	152 mm
IP-klassificering	IP67
Bus-kompatibilitet	NMEA 2000, NMEA 0183, USB
Trådbundet netværk	NMEA 2000, NMEA 0183, USB
Monteringstype	Overflademontering
Certificeringer	CE,IEC 60945,IEC 62287-1,IEC 61108-1
AIS-klasse	B
AIS-modtagelse	Ja, Klasse B
AIS-sendning	Ja, Klasse B
DSC	Nej
GPS	Ja, integreret og ekstern (via GPS-500)
Maks. AIS-mål	Afhænger af den tilsluttede kortplotter
VHF-frekvensområde	156.025 - 162.025 MHz
VHF-sendeeffekt	2 W
Antenneforbindelse	SO-239
GPS-antenneforbindelse	SMA
Modtagerfølsomhed	Under -107 dBm ved 20% pakketab
Sendestyrke	2 W (33 dBm)
Opkoldningstid	< 120 s
Understøttelse af ekstern GNSS-antenne	Ja
Pakkens indhold	AIS-transponder NAIS-500, VHF/AIS/FM-antennedeler NSPL-500, GPS-antenne GPS-500, strøm- og datakabel, USB-kabel, NMEA 2000-kabel, NMEA 2000 T-stik, monteringsmateriale, manual, hurtigstartguide
Tilgængelige alarmer	Systemfejl, ugyldigt MMSI, GPS-signaltab, defekt VHF-antenne, forsyningsspænding uden for tilladt område
Channel Bandwidth	25
Class Type	VHF/AIS/Sikkerhed
Component Type	Sensor/Transducer/Ekkolodsscanner/Antenne
Item Type	SÆT
Pakkevægt	2,55
Vægt	0,26
Trådløs forbindelse	AIS (VHF)

Detaljeret beskrivelse

Transponderen Navico NAIS-500 er en AIS klasse B-enhed designet til sikkerhed til søs. Den sender din skibsposition og modtager data fra andre AIS-udstyrede fartøjer. Dette komplette system omfatter NAIS-500 transponderen, VHF/AIS/FM-antennesplitteren NSPL-500 og GPS-antennen GPS-500, hvilket giver en integreret løsning til kollisionsforebyggelse.

AIS transponder klasse B NAIS-500

Transponderen NAIS-500 er en klasse B-enhed med et gennemsnitligt strømforbrug på 180 mA ved 12 V DC og en spændingsområde fra 9,6 V til 31,2 V DC. Dens dimensioner er 152 x 98 x 52 mm (L x B x H) med en vægt på 260 g. Den er certificeret IP67, hvilket sikrer vandtæthed. Den har to NMEA 0183-porte (38 400 baud og 4 800 baud), en USB-port og en NMEA 2000-forbindelse (LEN=1), hvilket letter integrationen i eksisterende navigationssystemer. Den indbyggede GPS-modtager er kompatibel med IEC 61108-1 med 50 kanaler. Den fungerer i frekvensområdet 156,025 til 162,025 MHz med en udgangseffekt på 33 dBm ± 1,5 dB og en modtagerfølsomhed på under -107 dBm ved 20% PER. Driftstemperaturen er fra -15°C til +55°C. Den har LED-indikatorer for strømforsyning (PWR), fejl (ERR), modtagelse (Rx) og transmission (Tx i tavs tilstand).

Antennesplitter NSPL-500

Splitteren NSPL-500 gør det muligt at anvende én fælles antenne til VHF-radio, AIS klasse B-transponder og FM-radio. Den vejer 260 g og har et strømforbrug på under 150 mA ved 12 V DC med et spændingsområde fra 9,6 V til 31,2 V DC. Dens dimensioner er 152 x 98 x 52 mm (L x B x H). Den er certificeret IPX7 for vandtæthed. Den sikrer minimal indsættelsestab for AIS- og VHF-modtagelse samt lavt tab for AIS- og VHF-transmission. Den har en FM-stikforbindelse til direkte tilslutning til kompatible stereomodtagere.

GPS-antenne GPS-500

GPS-antennen GPS-500 er designet til at levere præcise positionsdata til NAIS-500-transponderen. Den har en robust IP67-konstruktion og kan fungere i temperaturområdet fra -40°C til +85°C. Den er kompakt og let, hvilket gør installationen nem på forskellige typer fartøjer.

Dokumentation

Type	Nom
	NAIS_500_Quick_Start_Guide_DA.pdf
	EN - Manuel d'utilisation - NAIS-500 Class B AIS w/ NSPL-500 & GPS-500
	NAIS_500_Brugermanual_DA.pdf
	NSPL_500_Brugermanual_DA.pdf
	NSPL_500_Brugermanual_DA.pdf
	NSPL_500_DoC_CE_EN.pdf
	NAIS_500_DoC_RCM_DA.pdf
	NAIS_500_Materialerklæring_DA.pdf
	NAIS_500_SDoC_EN.pdf
	NAIS_500_ANATEL_Certificate_EN.pdf

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

AIS klasse B NAIS-500 med splitter NSPL-500 og GPS-antenne GPS-500

10.474,05 DKK

10.474,05 DKK ~~10.997,77 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilke komponenter er inkluderet i NAIS-500-kittet?

NAIS-500-kittet er en komplet løsning, der omfatter følgende elementer:

NAIS-500 klasse B AIS-transponderen. NSPL-500 VHF/AIS/FM-antennesplitteren. GPS-500-antennen.

Hvad bruges AIS-klasse B-systemet NAIS-500 til?

NAIS-500-systemet er en AIS-transponder af klasse B designet til at forbedre sikkerheden til søs. Det gør det muligt for dit fartøj at udsende sin position, hastighed og kurs til andre AIS-udstyrede både, samtidig med at det modtager deres informationer. Dermed bidrager det aktivt til forebyggelse af kollisioner.

Hvad er dimensionerne og vægten på NAIS-500 transponderen?

NAIS-500 transponderen har kompakte mål på 152 x 98 x 52 mm (længde x bredde x højde) og vejer 260 g, hvilket gør installationen nem i forskellige rum.

Hvad er det krævede spændingsområde for NAIS-500?

NAIS-500 fungerer med en jævnstrømforsyning (DC) med en spændingsområde på 9,6 V til 31,2 V, hvilket gør den kompatibel med de fleste marine 12 V- eller 24 V-systemer.

Er NAIS-500 vandtæt?

Ja, transponderen NAIS-500 er IP67-certificeret, hvilket sikrer modstandsdygtighed over for vand og støv og gør den egnet til marine miljøer.

Har NAIS-500 en intern GPS-modtager?

Ja, NAIS-500 integrerer en 50-kanals GPS-modtager, der overholder IEC 61108-1-standarden. Sættet inkluderer desuden en ekstern GPS-500-antenne for at sikre optimal GPS-signalmottagelse.

Hvilke datainterfaces er tilgængelige på NAIS-500?

NAIS-500 er udstyret med flere datainterfaces til alsidig forbindelse med andet navigationsudstyr:

En USB-port (type mini-B). To NMEA 0183-bidirektionelle porte (én på 38 400 baud og én på 4 800 baud). En NMEA 2000-forbindelse (LEN=1).

Kan jeg tilslutte NAIS-500 til en kortplotter eller en PC?

Ja, NAIS-500 kan tilsluttes en kortplotter via sine NMEA 0183-porte (den høje hastighedsport på 38 400 baud er specielt beregnet til kortplottere). Den kan også tilsluttes en PC eller Mac via sin USB-port til opsætning og fejlfinding.

Hvilken type stik bruges til VHF-antennen på NAIS-500?

NAIS-500 anvender en SO-239-stikforbindelse til tilslutning af VHF-antennen.

Hvad er det gennemsnitlige strømforbrug for NAIS-500?

Det gennemsnitlige strømforbrug for NAIS-500 er 180 mA ved 12 V DC. Topstrømmen kan nå op på 2 A ved 12 V DC.

Hvordan kontrollerer man, om AIS-transponderen NAIS-500 fungerer korrekt?

NAIS-500-transponderen er udstyret med fire LED-indikatorer, der viser enhedens funktionsstatus:

PWR (grøn): Indikerer, at enheden er strømforsynet og fungerer normalt.ERR (rød): Tænder ved fejl eller ugyldigt MMSI. Rx (blinkende grøn): Indikerer modtagelse af AIS-data. Tx (orange eller blinkende grøn): Indikerer tavs tilstand (fast orange), erhvervelse af GPS-fix (blinkende orange) eller transmission af AIS-data (blinkende grøn).

Hvad betyder den røde indikator 'ERR' tændt på NAIS-500?

En rød 'ERR'-indikator på NAIS-500 kan indikere flere forhold:

MMSI er ikke korrekt programmeret.VHF-antennen er defekt eller forkert tilsluttet.Intet GPS-fix kan opnås (kontrollér tilslutning og installation af den eksterne GPS-antenne).Strømforsyningen er uden for det tilladte område (9,6 V til 31,2 V).

Hvad er den udgående transmissionsstyrke for AIS på NAIS-500?

NAIS-500’s udgangseffekt til transmission er 33 dBm ± 1,5 dB, hvilket svarer til en effekt på 2 watt – typisk for en AIS-klasse B-transponder.

Hvad er driftstemperaturområdet for NAIS-500?

NAIS-500 er designet til at fungere pålideligt inden for et omgivende temperaturinterval på -15°C til +55°C.

Sådan tilslutter du GPS-antennen til AIS-transponderen

Den eksterne GPS-antenne (GPS-500) skal tilsluttes GPS-forbindelsen af typen SMA, der er placeret på AIS-transponderen. Kontrollér, at kablet er korrekt ført og forbindelsen er sikret for at sikre optimal signalmodtagelse.

Er NAIS-500 kompatibel med NMEA 2000-systemer?

Ja, NAIS-500 er fuldt kompatibel med NMEA 2000 og har en standard NMEA 2000-forbindelse med et LEN (Load Equivalency Number) på 1, hvilket muliggør nem integration i et eksisterende NMEA 2000-netværk.

Sådan aktiveres lydløs tilstand på NAIS-500?

NAIS-500 kan aktiveres i lydløs tilstand via en forbindelse til en ekstern kontakt. Tilbehørsledningen indeholder dedikerede ledninger (lysegrøn og orange) til denne forbindelse. Når lydløs tilstand er aktiveret, lyser 'Tx'-indikatoren fast orange, og enheden sender ikke længere AIS-data.

Hvilke frekvenser anvender VHF AIS-transponderen?

AIS VHF-transponderen i NAIS-500 fungerer på frekvenser fra 156,025 MHz til 162,025 MHz med 25 kHz-trin og dækker de internationale marine AIS-kanaler.

Kan NAIS-500 sende NMEA 0183-data med forskellige hastigheder?

Ja, NAIS-500 har to NMEA 0183-bidirektionelle porte: en højhastighedsport, der fungerer med 38.400 baud, primært beregnet til kortplottere, og en lavhastighedsport, der fungerer med 4.800 baud, beregnet til andre NMEA 0183-kompatible enheder.

Er der anbefalinger til den fysiske installation af NAIS-500 transponderen?

Ja, det er vigtigt at sikre tilstrækkelig plads omkring AIS-transponderen for at lette kabelføringen og sikre god ventilation. Desuden skal omgivelsestemperaturen omkring enheden holdes mellem -15°C og +55°C for at sikre optimal funktion og undgå overophedning.
