Navico Naviop LOOP S Digital Switching System – kit til digital omkobling

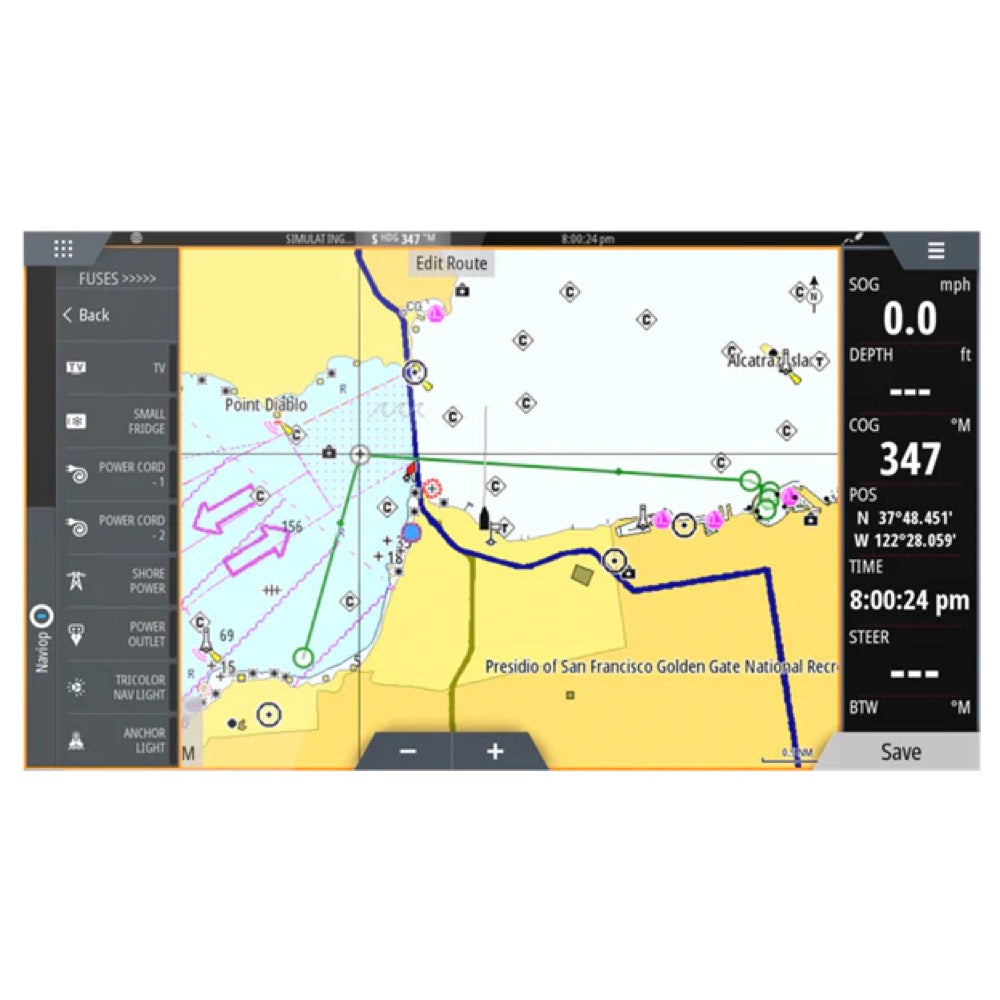

Naviop LOOP S Digital Switching System-kittet er en kompakt og letinstalleret digital omskifterløsning, primært designet til mindre både. Det giver centraliseret kontrol og overvågning af ombordværende systemer via en integreret sidebjælke på en multifunktionsskærm, der er kompatibel med systemet. Det kan også fungere som en nødbackup-løsning for større fartøjer.

Systemet forsynes af en 9–32 V DC-kilde til OP-Boxen. Egon+-kortet, som er LOOP S’ centrale komponent, fungerer med en forsyning på 8–16 V DC (12 V DC nominel).

Naviop LOOP S-systemet, via sin Egon+-fordelingsboks, tilbyder 8 kanaler med sikrede relæudgange og 8 kanaler med sikrede udgange uden relækontrol, hvilket giver i alt 16 udgangskanaler.

Ved 12 V DC tåler sikringskanalerne op til 30 A. Kombinerede relæ- og sikringskanaler tåler 20 A for resistive belastninger og 16 A for induktive belastninger (motorer, pumper).

Den samlede strømgrænse for hele systemet er på 200 A. Systemet har to M8-indgangsterminaler, der hver understøtter op til 100 A.

Temperaturerne varierer afhængigt af komponenterne:

OP-Boxen fungerer mellem -15°C og +55°C og opbevares mellem -20°C og +70°C. Egon+-kortet fungerer mellem -40°C og +85°C og opbevares mellem -40°C og +125°C.

OP-Boxen har en beskyttelsesklasse på IPx7, hvilket betyder, at den er beskyttet mod midlertidig nedsænkning. Egon+-kortet har en beskyttelsesklasse på IP66, hvilket indikerer beskyttelse mod støv og kraftige vandstråler.

Ja, systemet er udstyret med elektronisk beskyttelse ved indgangen. Det omfatter beskyttelse mod polaritetsinversion (op til -24 V DC i 5 minutter) og beskyttelse mod kortslutninger (kortslutning til jord og kortslutning ved 16 V DC i 5 minutter).

Ja, systemet er kun beskyttet mod tænding, når det er udstyret med tændingssikre sikringer, og dets dæksel er lukket.

OP-Box'en trækker maksimalt 0,15 A ved 24 V DC. Egon+-kortet har en standby-strømforbrug på 1,5 mA.

Naviop LOOP S-systemet er kompatibelt med multifunktionsskærme fra mærker som Lowrance, Simrad og B&G, hvilket muliggør styring via en integreret sidebjælke.

Systemet har flere kommunikationsgrænseflader:

To Ethernetporte (10/100) En USB-port (Host v. 2.0, max. 100 mA) To serielle porte (RS-232, RS-485, RS-422, softwarekonfigurerbare, optisk isolation) To CAN-busporte (optisk isolation - 1 kV)

Naviop LOOP S er primært designet til mindre både. Den kan dog også anvendes som nødudstyr på større skibe.

Ja, dette produkt er i overensstemmelse med EF-direktivet under EMC-direktivet 2014/30/EU.

Systemet anvender to M8-indgangsterminaler til hovedstrømforsyningen, hvoraf hver er konstrueret til at modstå op til 100 A.

Den anbefalede ledningsstørrelse for udgange er 1,31 mm² til 5,26 mm² (tilsvarende #10-16 AWG).

Ja, Naviop LOOP S Digital Switching System-kittet beskrives som en kompakt og letinstalleret løsning.

Egon+-kortet er designet til at modstå barske miljøforhold, herunder mekaniske stød (i henhold til SAE J2030), bombardementstest (24 timer med støv, sand og grus), salt tåge (96 timer i henhold til ASTM B117-94) og vibrationer (i henhold til SAE J1455). Det har desuden kemisk resistens over for almindelige væsker som bremsevæske, automatisk transmissionsvæske, kølervæske, vinduespudsevæske, servostyringsvæske og olie.

Naviop LOOP S-kittet inkluderer et Egon+-kort, som er den centrale komponent i det digitale omkoblingsystem.

Kabeltværsnittet skal dimensioneres ud fra det samlede strømforbrug på kortet. Den samlede strømbelastning er på 200 A, med et maksimum på 100 A per M8-indgangsstik.
