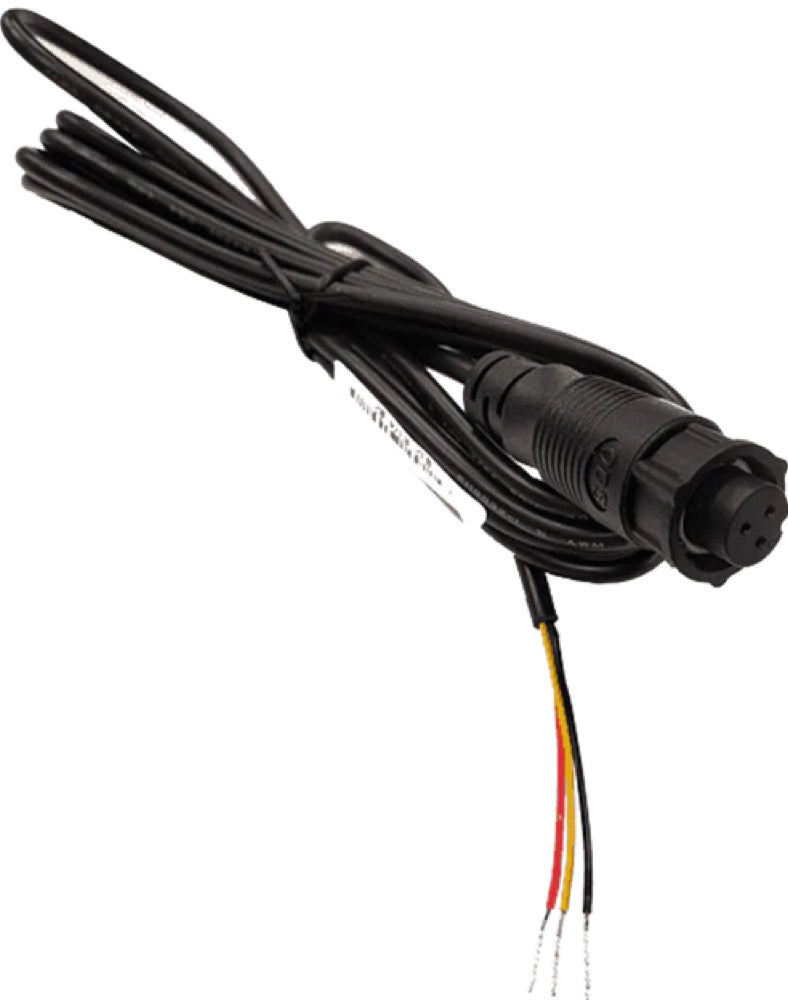

NAC-1 & NAC-2 styrehjulsfeedbackkabel

Denne ledning er designet til at forbinde en resistiv vinkelretursensor til en Navico NAC-1 eller NAC-2 autopilotenhed. Den gør det muligt for autopiloten at modtage præcise oplysninger om rorets position for optimal styring af bådens kurs.

NAC-1 & NAC-2 rorfeedbackkablet har en længde på 2 meter (ca. 6,5 fod).

Kablet er udstyret med en 3-benet stikforbindelse i den ene ende, beregnet til enhed for rorvinkelsensor. Den anden ende består af 3 afisolerede ledere, klar til at blive tilsluttet autopilotens computer (NAC-1 eller NAC-2).

Denne ledning er primært en analog dataledning. Den transmitterer det resistive positionsignal fra rorvinkelsensorenheden til autopilotens styreenhed, hvilket muliggør aflæsning af rorvinklen.

De 3 afisolerede ledninger er beregnet til at blive tilsluttet indgangsklemmerne på rorstangs-vinkelsensoren på styreenheden NAC-1 eller NAC-2. Typisk svarer de til strømforsyning (5V), jord og retursignal (wiper) fra den resistive enhed.

Ja, ligesom alle Navico-produkter er dette kabel designet til at modstå de krævende forhold i maritimt miljø, herunder fugt, temperaturudsving og vibrationer.

Tilbagemeldingskablerne for rorvinkelsensorer i autopilotsystemer er typisk skærmede for at minimere elektromagnetiske forstyrrelser og sikre præcision i rorpositionsignalet.

Vægten af dette kabel er ca. 0,2 kilogram.

Kablet leveres som det er, med en 3-benet stikforbindelse i den ene ende og 3 afisolerede ledere i den anden. Monterings- eller forbindelsestilbehør til de afisolerede ledere (såsom kabelsko eller klemrækker) er som udgangspunkt ikke inkluderet og afhænger af installationen.

Ja, NAC-1 & NAC-2 Rudder Feedback-kablet (reference 000-14798-001) er en originaltilbehør fra Navico, som sikrer kompatibilitet og optimal ydeevne med deres systemer.

Denne kabel er specifikt designet til at være kompatibel med Navicos NAC-1- og NAC-2-autopilotberegnere (inklusive mærker i gruppen som Lowrance, Simrad og B&G, der anvender disse beregnere).

Denne ledning er designet til at forbinde resistive rorvinkelsensorer. Disse sensorer måler rorpositionen ved at variere en elektrisk modstand.

Denne kabel er specifikt designet til Navicos beregningsenheder NAC-1 og NAC-2. Selvom resistive sensorer generelt fungerer efter samme princip, kan pin-konfigurationen og de elektriske krav variere. Det anbefales derfor kun at anvende den med de Navico-systemer, som den er beregnet til.

Denne ledning er beregnet til styresystemerne NAC-1 og NAC-2. For ældre modeller skal du kontrollere styresystemets specifikke dokumentation for at sikre kompatibilitet med en resistiv rorstangspositionsføler og forbindelseskravene.

Nej, denne ledning er specifikt designet til resistive vinkelstangsretursensorer. Ikke-resistive sensorer (f.eks. induktive eller digitale) kræver andre ledninger og interfaces for at fungere korrekt med NAC-1- eller NAC-2-regnemaskiner.

Enden af kablet med de 3 afisolerede ledninger skal forbindes til indgangsklemmerne på rorstangspositionsensoren på styreenheden NAC-1 eller NAC-2. Det er afgørende at følge ledningsdiagrammet i styreenhedens installationsvejledning for at sikre korrekt tilslutning af ledningerne (strømforsyning, jord og signal).

Kablet har en 3-benet stikprop, der tilsluttes direkte til det resistive rorvinkelsenderenhed, der er kompatibel. Kontrollér, at stikket er korrekt sat i og sikkert fastgjort for at sikre en pålidelig forbindelse.

Ja, det er afgørende at respektere polretningen og trådtilkoblingen ved tilslutning af de 3 afisolerede ledninger til styreenheden NAC-1 eller NAC-2. Installationsvejledningen for styreenheden indeholder typisk et detaljeret diagram, der viser, hvor strømledningen (5V), jord og signalledningen (wiper) fra rorvinkelsensoren skal forbindes.

Selvom det teknisk set er muligt at forlænge et kabel, frarådes det generelt at gøre dette for kabler til præcisionssensorer som dette, da det kan medføre interferens, signal-tab eller unøjagtighed. Hvis der er behov for en længere afstand, bør du konsultere Navicos specifikationer, anvende godkendte forlængerkabler, hvis tilgængelige, eller placere computeren tættere på sensoren.

Til tilslutning af de afisolerede ledninger til styreenheden kan du muligvis have brug for en lille skruetrækker til klemrækkerne (hvis de findes på styreenheden) eller en krympetang, hvis der anvendes kabelsko. Ingen specialværktøj er nødvendigt for at tilslutte den 3-benede stikforbindelse til rorstamme-retur-enheden.
