Navico

000-13944-001

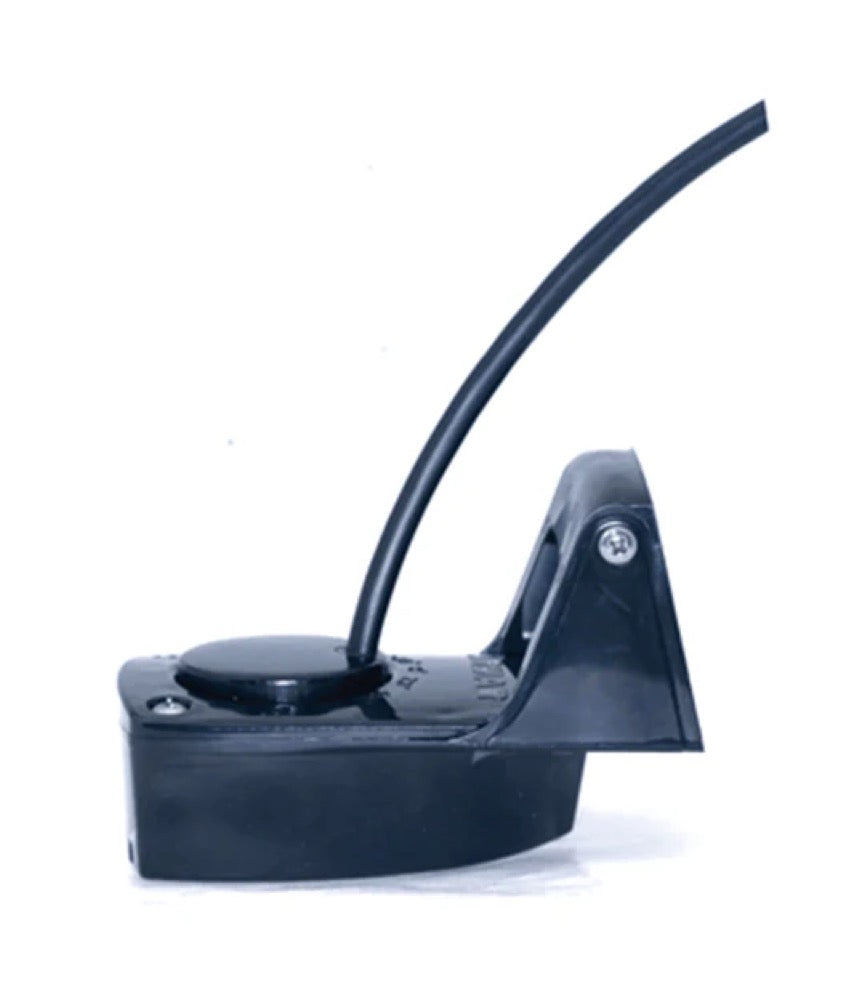

XSONIC Airmar TM150M

XSONIC Airmar TM150M-ekkoloddet er en CHIRP-transducer til montering på agterspeilet med 300 W effekt, optimeret til både op til 8 meter. Det tilbyder et gennemsnitligt frekvensområde på 95 til 155 kHz for klar måludpegning op til 183 meter, inklusive temperaturmåling. Det leveres med en 9-benet stikprop og et 10 meter kabel.

PrisFå pro-pris

3.093,46 DKK

3.093,46 DKK ~~4.028,36 DKK~~

inkl. moms Fragt beregnes ved betaling.

På lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Understøttede ekkolodsteknologier	CHIRP
Ekkolodsfrekvenser	95-155
Topydelse	300.0
Maksimal aflæst dybde	183.0
Transducermateriale	Plast/urethan
Ekkolodstilslutningstype	9-ben Navico
Kabellængde	12.2
Produktbredde	102
Integreret temperatursensor	Ja
Produkthøjde	86
Kompatible skærme	Displays fra Lowrance, Simrad, B&G med XSONIC 9-benet stik
Produktdybde	77
IP-klassificering	Vandtæt (neddykkelig)
Bus-kompatibilitet	Ejer (XSONIC)
Trådbundet netværk	Ejer (XSONIC)
Monteringstype	Bagbord, elmotor
Dækningsvinkel	26-17
CHIRP-højfrekvens	155
CHIRP-lavfrekvens	95
Fiskeritype	Hav, sø, flod
Integreret hastighedssensor	Nej
Udgivelsesår	2018.0
Bruger niveau	Mellemled

Detaljeret beskrivelse

Ekkolodet XSONIC Airmar TM150M er en CHIRP-transducer til montering på agterspejl, designet til ferskvands-, kyst- og indlandsfiskeri. Det leverer detaljerede aflæsninger af dybde og vandtemperatur. Denne model på 300 W opererer med en gennemsnitlig CHIRP-frekvens på 95 til 155 kHz og en samlet båndbredde på 60 kHz. Den er egnet til både op til 8 meter (25 fod) i længde med kompatibilitet for agterspejl med en hældning på 3° til 20°.

Tekniske specifikationer og ydeevne

Ekkolodet TM150M kan nå en maksimal dybde på 183 meter (600 fod), hvilket giver præcise dybdedata og hurtig detektion af vandtemperatur. Dets strålevinkler varierer fra 26° til 17°, hvilket er effektivt til detektion af fisk nær strukturer og svævende fisk. Transduceren indeholder en enkelt bredbånds-keramik med en strålingsflade i plast/urethan for marin holdbarhed. Den er kompatibel med fiberglas-, træ- eller metal-skrog og anbefales til både med udvendig motor eller inboard/udvendig motor (I/O) med planende skrog.

Integration og avancerede funktioner

Udstyret med et 10 meter (33 fod) kabel og en 9-benet stikforbindelse specifikt til Navico-systemer (Simrad/Lowrance), anvender XSONIC Airmar TM150M CHIRP-teknologi for overlegen målopløsning og bedre dybdepenetration sammenlignet med single-frekvens sonarer. Den benytter også Airmars XID®-teknologi, som muliggør automatisk konfiguration af ekkoloddet til transduceren og kontinuerlig overvågning af keramikens driftstemperatur. Transducerens profil kan vises direkte på OEM-ekkoloddet, hvilket sikrer optimal målklarhed. En plastik frigørelsesskinne beskytter huset mod frontale stød og gør det funktionelt op til 44 knob (50 MPH).

Dokumentation

Type	Nom
	UNK - Guide d’installation
	UNK - Documentation technique

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Teknisk analyse: XSONIC Airmar TM150M, CHIRP-ekkolod til alsidig montering på agterdæk »

XSONIC Airmar TM150M-ekkoloddet er et strategisk valg for fritidssejlere og lystfiskere, der udstyrer mindre fartøjer, specifikt op til 8 meter (25 fod), og som søger en CHIRP-ydeevne uden de begrænsninger, der følger med en gennemgående installation. Dets placering på agterskibet gør det særligt velegnet til planende skrog, uanset om de er i fiberglas, træ eller metal, samt til motorer med udvendig montering eller indvendig/udvendig montering (I/O), hvor indvendigt plads er begrænset, eller hvor en gennemgående skroggennemføring skal undgås.

Den primære fordel ved denne model ligger i dens CHIRP-mellembånd (95-155 kHz), som tilbyder et fremragende kompromis. Den overgår ekkolod med enkeltfrekvens i opløsning og målseparering, hvilket gør det lettere at skelne fisk fra strukturer. Sammenlignet med CHIRP-ekkolod med lav frekvens bevarer den en bedre detaljeopløsning, mens den i forhold til højfrekvensmodeller opretholder en større dybdepenetration, op til 183 meter (600 fod). Dette er en fordel ved kystfiskeri eller ferskvandsfiskeri, hvor dybden varierer.

Installationen på agterskibet, selvom den kræver boring, forenkles af det justerbare understøtningsbeslag, der kompenserer for skråninger på 3° til 20°. Sensoren skal placeres omhyggeligt for at undgå turbulens, helst væk fra ind- og udløb af vand og propeller. XID®-teknologien er en ubestridelig fordel for installatøren, da den sikrer automatisk genkendelse af ekkoloddet og optimerer dets indstillinger, hvilket forenkler idriftsættelsen og sikrer overvågning af transducerens temperatur. Det hurtigudløsende beslag er også en nyttig beskyttelsesforanstaltning mod stød.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

XSONIC Airmar TM150M

3.093,46 DKK

3.093,46 DKK ~~4.028,36 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er XSONIC Airmar TM150M ekkoloddet?

XSONIC Airmar TM150M-sonden er en CHIRP-transducer til montering på agterskib, designet til ferskvands-, kyst- og indlandsfiskeri. Den leverer detaljerede aflæsninger af dybde og vandtemperatur.

Hvad er sendereffekten for ekkoloddet TM150M?

Ekkoloddet TM150M har en sendeeffekt på 300 W.

Hvilke CHIRP-frekvenser anvender ekkoloddet TM150M?

Ekkoloddet TM150M opererer med en CHIRP-middelfrekvens på 95 til 155 kHz og en samlet båndbredde på 60 kHz.

Hvad er den maksimale detektionsdybde for ekkolodet TM150M?

Dette ekkolod kan måle en maksimal dybde på 183 meter (600 fod) og leverer præcise dybdedata.

Hvilke data kan TM150M-ekkoloddet måle?

Ekkolodet TM150M leverer præcise data for dybde og vandtemperatur.

Hvad er materialet i den strålende overflade på ekkoloddet TM150M?

Ekkoloddet er udstyret med én bredbåndskeramik med en radierende overflade i plast/urethan, designet til maritim holdbarhed.

Hvor lang er kablet til ekkoloddet XSONIC Airmar TM150M, og hvilken type stikforbindelse har det?

Ekkolodet er udstyret med en 10 meter lang kabel (33 fod) og en 9-benet stikprop.

Hvad er strålevinklerne for ekkolodet TM150M?

TM150M-ekkolodets strålevinkler varierer fra 26° til 17°, hvilket er effektivt til at detektere fisk nær strukturer og hængende fisk.

Kan ekkoloddet TM150M anvendes i saltvand?

Ja, TM150M-ekkoloddet kan anvendes i saltvand. Det er obligatorisk at påføre en vandbaseret antifouling-maling på ekkoloddet til brug i saltvand.

Hvad er den maksimale hastighed for båden for optimal drift af ekkoloddet TM150M?

Ekkolodet TM150M fungerer pålideligt op til en hastighed på 44 knob (50 MPH).

Til hvilke typer af både anbefales ekkoloddet TM150M?

Ekkoloddet TM150M anbefales til både op til 8 meter (25 fod), især dem med udvendige motorer eller inboard/udvendige motorer (I/O) med planende skrog.

Hvilke skrogmaterialer er TM150M-ekkolodet kompatibelt med?

Transduceren er kompatibel med skrog i fiberglas, træ eller metal.

Er ekkolodet TM150M egnet til både med indvendige motorer?

Nej, TM150M-ekkoloddet anbefales ikke til både med indvendige motorer.

Hvilket interval for aktervinkler understøtter ekkolodet TM150M?

Ekkoloddet TM150M er designet til at passe i agterskot med en hældning på mellem 3° og 20°.

Kan ekkoloddet TM150M installeres på en bund med redans (stepped hull)?

Installation af TM150M-ekkoloddet på en skrog med redaner anbefales generelt ikke. Hvis det er nødvendigt, skal det monteres på den nederste redan med tilstrækkelig plads over monteringsbeslaget, så sensoren kan frigøres og rotere opad.

Hvor er det bedste sted at montere ekkoloddet TM150M på agterskroget?

For at opnå optimal ydeevne skal ekkoloddet monteres i et område med glat vandstrøm, langt fra indtag, udledninger eller uregelmæssigheder i skroget, som kan forstyrre vandstrømmen. Det anbefales at montere det på bagsiden af skroget, hvor propellens blade bevæger sig nedad, og så tæt som muligt på bådens centrale akse (køl).

Hvilke værktøjer og materialer er nødvendige for installationen af ekkoloddet TM150M?

Til installationen skal du bruge sikkerhedsbriller, støvmaske, høreværn, Phillips-skruetrækker, blyant, elboremaskine med bor (4 mm, #23 eller 9/64" til monteringshuller; 2 mm eller 1/16" større end stikdiameteren til hullet i bagpanelet; 3 mm eller 1/8" til kabelbåndshuller), malertape, vinkelmåler (til visse installationer), marin fugemasse (egnet til under vandlinjen), lineal, kabelgennemføringer (til visse installationer) og kabelbånd.

Hvordan placerer man korrekt TM150M-ekkolodssonden i forhold til skroget for at undgå luftindblanding?

Den bageste del af ekkolodssonden (trailing edge) skal placeres 1 til 6 mm (1/16 til 1/4") lavere end den forreste del (leading edge) i forhold til skroget. Derudover skal det nederste venstre hjørne af sonden rage 0 til 3 mm (0 til 1/8") ud under skrogets bund for at sikre optimal kontakt med vandet og undgå luftindblanding.

Hvordan kompenseres for vinklen på agterskæringen ved montering af ekkolodet TM150M?

Sondenholderen er designet til at kompensere for vinklen på agterskæringen. Vinkellister (shims) kan anvendes. For eksempel kræves ingen liste for en standard agterskæring på 12°. Ved hastigheder over 20 knob kan en 4,5° liste anvendes. For agterskæringer med stepper eller jetbåde (3°) anbefales en 9° liste. For små både i aluminium eller fiberglas (20°) anbefales en 9° liste med den smalle del vendt opad.

Hvad er den minimale vertikale højde, der kræves til installation af ekkolodet TM150M?

Installationen af TM150M-ekkoloddet kræver en lodret plads på mindst 89 mm (3-1/2") over monteringsbeslaget for at gøre det muligt for ekkoloddet at dreje opad, hvis det er nødvendigt.
