Raymarine

E70328

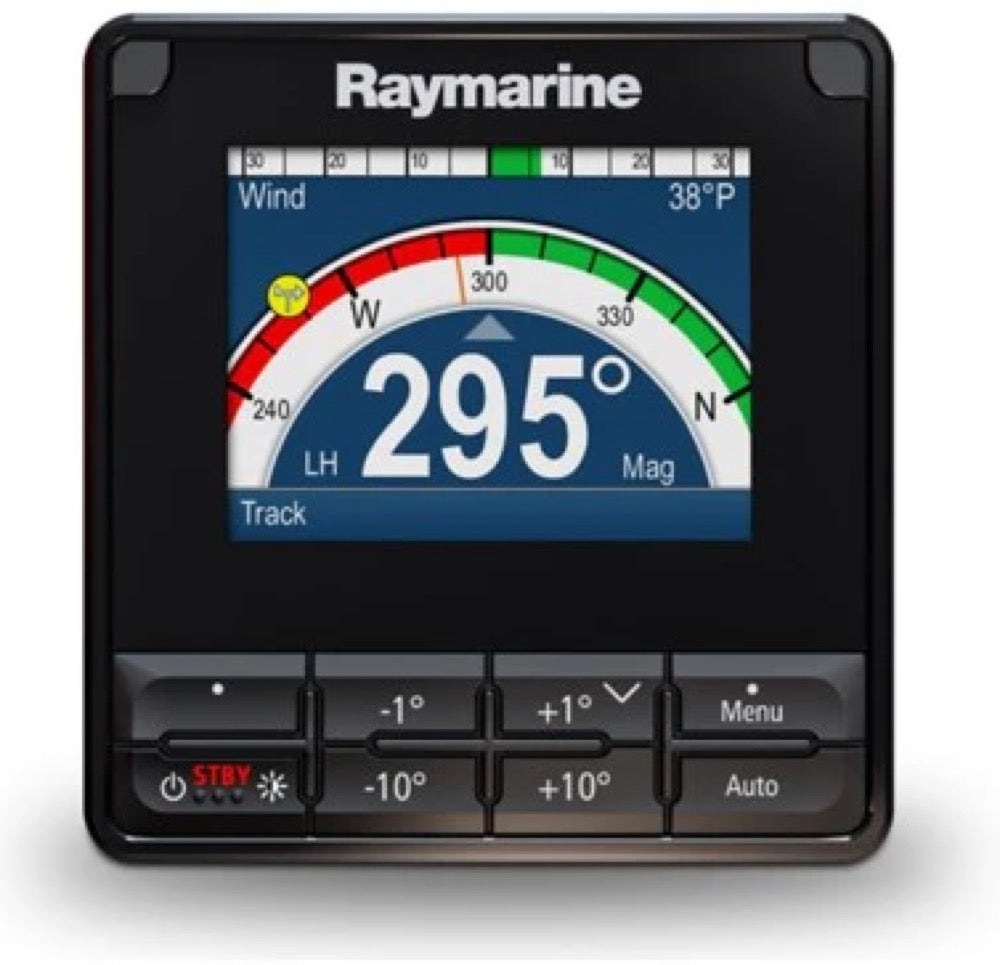

P70s Autopilot farvekontrolenhed (sejl)

null

PrisFå pro-pris

5.246,27 DKK

5.246,27 DKK ~~6.196,09 DKK~~

inkl. moms Fragt beregnes ved betaling.

Lavt lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

NMEA 2000-lastækvivalens (LEN)	3 LEN
Driftsspænding	12 V DC
Driftstemperatur	-20°C til 55°C
Maksimalt strømforbrug	1,57 W
Typisk elektrisk forbrug	1,57 W
Anbefalet sikringsstørrelse	5 A
IP-klassificering	IPX6, IPX7
Bus-kompatibilitet	NMEA 2000,SeaTalk NG,NMEA 0183 (via adapter),SeaTalk1 (via konverter)
Trådbundet netværk	NMEA 2000, SeaTalk NG, NMEA 0183 (via adapter), SeaTalk1 (via konverter)
Trådløs forbindelse	Nej
Monteringstype	Indbygningsmodel
Certificeringer	CE,UK CA,EN60945:2002,2004/108/EF,2014/30/EU
Styringsmodi	Auto, Vind, Kurs, AutoTag, Jog-styring
Type af knap	Trykknapper og drejekontroller
Tastatur og display med baggrundsbelysning	Ja
Opbevaringstemperaturområde	-30°C til 70°C
Fjernbetjeningskompatibilitet	Nej

Detaljeret beskrivelse

Specielt designet til sejlbåde, Raymarines farve-display P70s autopilot (E70328) giver en dedikeret og intuitiv grænseflade til styring af din autopilot. Denne 3,5 tommer skærm integrerer et farveskærm, der sikrer optimal læsbarhed under alle sejlforhold.

Forbindelse og Strømforsyning

P70s forbindes via SeaTalk NG-netværket, kompatibelt med NMEA 2000, hvilket sikrer en problemfri integration med eksisterende Raymarine navigationssystemer. Den fungerer med en 12V DC strømforsyning, med et driftsspændingsområde på 10,8V til 16V DC. Strømforbruget er på 1,57 W (131 mA), optimeret til ombordinstallationer.

Robusthed og Marine Miljø

Denne styreenhed er designet til at modstå krævende marine miljøer, med en tæthedscertificering på IPx6 og IPx7. Den tåler driftstemperaturer fra –20°C til 55°C og opbevaringstemperaturer fra –30°C til 70°C, med en maksimal relativ luftfugtighed på 93%. Vægten på 0,795 kg gør installationen enkel på forskellige monteringsflader.

Sejlnavigationsfunktioner

P70s tilbyder styringsmodi tilpasset sejlads, herunder AutoTack til automatiske stagvendinger og Wind Vane til vindrelateret autopilot. Den viser kritiske data som laylines og VMG (Velocity Made Good), hvilket hjælper med at optimere sejlpræstationer. Autopilotens responsindstillinger er konfigurerbare (f.eks. "Leisure" til lange overfarter). Styreenheden tilbyder også flere farveskemaer (Dag 1, Dag 2, Inverteret, Rød/Sort) og en delt lysstyrkestyring for at tilpasse sig lysforholdene.

Konfiguration og Systemdiagnostik

Autopilotens konfiguration forenkles med en opsætningsassistent. Styreenheden håndterer flere datakilder (MDS) for identiske datatyper på netværket. En lineariseringsproces er påkrævet ved første installation af EV-enheden eller efter en fabriksnulstilling, med en statuslinje til at følge fremskridt. Integrerede diagnostikfunktioner hjælper med at identificere strømforsynings-, kabelforings- eller kommunikationsproblemer på SeaTalk NG-netværket.

Dokumentation

Type	Nom
	FR - Déclaration de Conformité - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Instrument p70s - Pupitre de commande couleur pilote automatique P70s (voile)
	EN - Instructions d'installation du pupitre de commande couleur pilote automatique - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Instructions de mise en service et d'utilisation - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Configuration et mise en service du pilote automatique Evolution avec p70 / p70s / p70R / p70Rs - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Instructions d'utilisation et de Mise en Service - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Notice d'installation et d'utilisation - Pupitre de commande couleur pilote automatique P70s (voile)
	FR - Déclaration de Conformité - Pupitre de commande couleur pilote automatique P70s (voile)
	EN - Instructions d'impression du gabarit de montage - Pupitre de commande couleur pilote automatique P70s (voile)

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Raymarine P70s: le contrôleur de pilote idéal pour la voile »

Le pupitre de commande Raymarine P70s (E70328) se positionne comme l'interface privilégiée pour les navigateurs à voile souhaitant un contrôle précis et ergonomique de leur pilote automatique. Sa conception est délibérément orientée vers les spécificités de la voile, offrant des fonctionnalités telles que l'AutoTack, le mode Wind Vane, ainsi que l'affichage des laylines et du VMG, essentiels pour l'optimisation de la route et de la performance sous voile.

Du point de vue de l'installation, le P70s s'intègre au backbone SeaTalk NG, assurant une alimentation 12V DC et un échange de données fiable. Il est crucial de respecter les directives d'installation en éloignant le pupitre des sources d'interférences électromagnétiques (moteurs, radios VHF, antennes GPS/AIS) afin de garantir la précision du compas et la stabilité du système. Le montage encastré est la méthode privilégiée, et un gabarit est fourni pour une découpe précise. Une protection par fusible de 5A sur l'alimentation du backbone est impérative.

La différenciation du P70s par rapport à d'autres pupitres, comme le P70Rs destiné aux bateaux à moteur, réside dans son interface et ses modes de fonctionnement. Alors que le P70Rs intègre des fonctions de "Power Steer" pour les systèmes de barre hydraulique, le P70s privilégie les ajustements de cap relatifs au vent et le "Jog steer" pour les pilotes à barre franche, offrant une ergonomie adaptée aux manœuvres spécifiques du voilier. Toutefois, il est important de noter que la performance optimale du pilote automatique dépend d'un étalonnage initial rigoureux, en particulier la linéarisation de l'unité EV, qui nécessite des conditions de navigation spécifiques (vitesse entre 3 et 15 nœuds, virage d'au moins 270°).

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

P70s Autopilot farvekontrolenhed (sejl)

5.246,27 DKK

5.246,27 DKK ~~6.196,09 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er skærmstørrelsen på styrepulten P70s?

Autopilotens P70s farvestyringspanel er udstyret med en 3,5 tommer farveskærm.

Hvordan forbindes P70s-pulten til bådens navigationssystem?

P70s tilsluttes via Raymarines SeaTalk NG-netværk, som er kompatibelt med NMEA 2000-standarden. Dette sikrer en problemfri integration med eksisterende navigationssystemer.

Hvilken forsyningsspænding kræves for styrepanelet P70s?

P70s-konsollen fungerer med en 12 V DC-strømforsyning og har et driftsspændingsområde på 10,8 V til 16 V DC.

Er P70s-pulten vandtæt og egnet til det marine miljø?

Ja, styrepanelet P70s er designet til at modstå krævende marine miljøer. Det har en certificeret tæthedsgrad på IPx6 og IPx7.

Hvilke specifikke sejlfunktioner tilbydes af P70s?

P70s tilbyder styringsmodi tilpasset sejlads, herunder AutoTack til automatiske stagvendinger og Wind Vane-tilstand til styretning i forhold til vinden. Enheden viser også vigtige data som laylines og VMG (Velocity Made Good).

Hvad er det elektriske forbrug på styrepanelet P70s?

P70s-pultens strømforbrug er 1,57 W, hvilket svarer til en strøm på 131 mA.

Hvilke farveskemaer er tilgængelige til skærmen på P70s?

Pupitret P70s tilbyder flere farveskemaer til displayet: Dag 1, Dag 2, Inverteret og Rød/Sort, for at tilpasse sig forskellige lysforhold.

Er det muligt at justere autopilotens respons via P70s?

Ja, autopilotens svarsindstillinger kan konfigureres via styrepanelet P70s. For eksempel er der en "Leisure"-tilstand, der er velegnet til lange overfarter, hvor en meget præcis kurskontrol ikke er kritisk.

Hvilke driftstemperaturer og opbevaringstemperaturer understøttes af P70s?

P70s-konsollen kan fungere i et temperaturområde fra –20°C til 55°C. Til opbevaring er temperaturområdet –30°C til 70°C.

Hvad vejer styrepulten P70s?

Betjeningspulten P70s vejer 0,795 kg.

Hvilke typer autopilot-træning er kompatible med P70s?

Pulpittet P70s er kompatibelt med lineære drivtyper Type 1 og Type 2.

Skal der være en sikring til strømforsyningen på SeaTalk NG-netværket?

Ja, SeaTalk NG-netværket kræver en inline-sikring på 5 ampere eller en termisk afbryder med passende størrelse til 12 V DC-strømforsyningen.

Hvordan rengør man styrepulten P70s?

For at rengøre styrepulten P70s anbefales det at afbryde strømforsyningen. Brug en ren og fugtig klud. Undgå slibende, sure, ammoniakbaserede, opløsningsmiddelholdige eller andre kemiske rengøringsmidler.

Hvordan håndteres lysstyrken på skærmen på P70s?

P70s-konsollen giver mulighed for delvis lysstyringsstyring med andre kompatible produkter og tilbyder flere farveskemaer til at tilpasse sig omgivelsernes lysforhold.

Hvad er reservedele-nummeret (SKU) for styrepulten P70s?

Nummeret på styrepulten til farve-autopiloten P70s (sejlbåd) er E70328.

Hvad er den maksimale relative luftfugtighed, som P70s kan modstå?

P70s-bordet er designet til at fungere med en maksimal relativ fugtighed på 93 %.

Hvad er Wind Vane-tilstand på P70s?

Wind Vane-tilstanden gør det muligt for autopiloten at holde en konstant kurs i forhold til den aktuelle eller tilsyneladende vindretning, hvilket er ideelt til sejlads.

Hvad er AutoTack-funktionen på P70s?

AutoTack-funktionen gør det muligt for autopiloten at udføre en automatisk stagvending, hvilket forenkler manøvrerne for rorsmanden.

Findes der anbefalinger til installation af SeaTalk NG strømkabler?

Det anbefales udelukkende at anvende godkendte SeaTalk NG-strømkabler og ikke benytte et kabel, der er beregnet til et andet produkt. Standard- og 90°-bøjede SeaTalk NG-strømkabler på 2 meter fås henholdsvis under referencerne A06049 og A06070.
