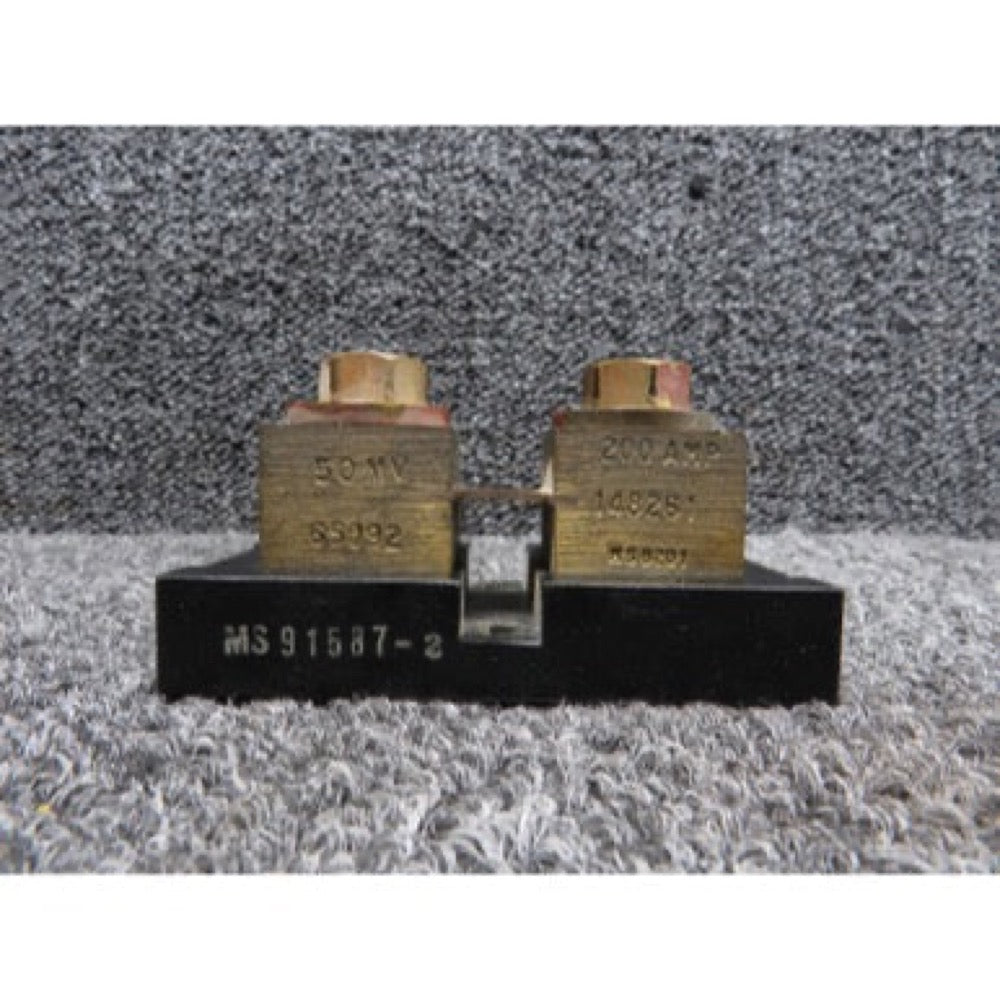

Batterishunt 200 A, 50 mV

En batterishunt er en elektrisk komponent designet til at måle jævnstrøm (DC), der løber i et kredsløb. Den forbindes i serie med batteriet og skaber et lille spændingsfald, der er proportionalt med strømmen. Dette spændingsfald måles derefter af en batteriovervågningsenhed, der beregner og viser den præcise strømstyrke, hvilket gør det muligt at overvåge batteriets opladnings- og afladningstilstand.

Denne Raymarine-batterishunt er designet til at håndtere en maksimal strøm på 200 ampere (A). Den producerer et spændingsfald på 50 millivolt (mV) ved fuld belastning, hvilket er referenceværdien for kompatible batteriovervågningsenheder til præcis strømmåling.

Shunten til 200 A, 50 mV er specifikt designet til at måle jævnstrøm (ampere). Til måling af batterispænding og temperatur er der brug for ekstra sensorer og en kompatibel batterimonitor, f.eks. dem, der er integreret i moderne batteriovervågningssystemer.

Ved at give præcise data om ladestrøm og afladestrøm muliggør dette shunt en kontinuerlig og pålidelig overvågning af batteriernes tilstand. Disse oplysninger er afgørende for at optimere brugen af batterierne, identificere forbrugstendenser, opdage potentielle fejl i det elektriske system og på sigt forlænge levetiden for dine batteribanker.

Selvom dokumentationen ikke angiver præcise IP-specifikationer for shuntet selv, er de Maretron/OctoPlex-produkter, som det er kompatibelt med, designet til marine miljøer og certificeret i henhold til standarder som IEC60533 og IEC60945 for elektriske og elektroniske installationer ombord på skibe. Det anbefales at installere det et sted, der er beskyttet mod direkte vandstænk.

I OctoPlex G2-Series-systemet er shuntet en nøglekomponent i batteriovervågningsmodulet. Det måler strømmen og sender disse data til modulet, som kombinerer disse oplysninger med spænding og temperatur (hvis der er tilkoblede sensorer) for at give et samlet overblik over batteriets tilstand. Disse data kan derefter vises på kompatible multifunktionsskærme (MFD).

Nej, shuntet til 200 A, 50 mV er en strømmåler og indeholder ikke nogen overvågningsdisplay. Det er designet til at fungere sammen med en kompatibel batteriovervåger og en multifunktionsdisplay (MFD) eller et dedikeret brugerinterface, der vil vise de indsamlede data.

Denne shunt er kompatibel med moderne batteriovervågningsystemer, herunder dem baseret på NMEA 2000-netværk. Den er specifikt nævnt som integrerbar i OctoPlex-økosystemet fra Maretron, hvor den leverer strømdata til batteriovervågningsmodulet.

Ja, denne shunt er designet til at være kompatibel med moderne batteriovervågningssystemer, der integreres i NMEA 2000-netværk, såsom Maretrons OctoPlex-system. Det betyder, at den kan levere data, som derefter behandles og transmitteres via NMEA 2000-netværket af en kompatibel batteriovervågningsenhed.

Ja, OctoPlex-systemets batteriovervågningsmodul, som denne shunt er designet til at fungere sammen med, måler og rapporterer 12 VDC- og/eller 24 VDC-systemer. Derfor er shunten egnet til begge typer batterisystemer.

Shunten leverer strømdata til en batteriovervågningsenhed, der er kompatibel (f.eks. OctoPlex). Hvis batteriovervågningsenheden transmitterer data via NMEA 2000-netværket, bør andre mærkers multifunktionsskærme (MFD’er), der er kompatible med NMEA 2000, kunne vise disse oplysninger – forudsat at de understøtter de relevante PGN-meddelelser (Parameter Group Number) til batteriovervågning.

Selvom denne shunt er specifikt designet og optimeret til marineapplikationer og integration med systemer som OctoPlex, er en shunt en generisk komponent. Den kunne i teorien anvendes til andre DC-strømovervågningsapplikationer, der kræver en kapacitet på 200 A og en udgang på 50 mV, forudsat at den anvendes sammen med en kompatibel monitor. Den markedsføres dog primært til det maritime segment.

Shunten skal forbindes i serie med batterikredsløbet, du ønsker at overvåge. Det betyder, at hele batteristrømmen (både opladning og afladning) skal passere gennem shunten for at målingen bliver præcis. Spændingsmålingsledningerne fra batteriovervågningsenheden forbindes derefter til shuntens poler.

Ja, det er vigtigt at sikre, at alle forbindelser er korrekt sikret, og at shuntet er installeret i et egnet miljø. OctoPlex-produkterne (og dermed komponenter som shuntet) er ikke gnistbeskyttede enheder og må ikke installeres i områder med brandfarlige dampe. Det anbefales at kontrollere monteringsmaterialet og forbindelserne regelmæssigt.

Shunten er selv et passivt komponent, der genererer et spændingsfald. Det kræver ikke separat strømforsyning. Det er batteriovervågningsenheden, som det er tilsluttet, der skal have strøm for at kunne aflæse og behandle shuntens data og kommunikere på NMEA 2000-netværket.

Shunten er en passiv komponent med en fast modstandsværdi, der producerer 50 mV ved 200 A. Kalibreringen foretages typisk i det batteriovervågningsanlæg, der er kompatibelt med shunten, og som aflæser spændingsfaldet over shunten. Det er afgørende at sikre, at overvågningsanlægget er konfigureret til at matche shuntens specifikationer (200 A, 50 mV) for præcise aflæsninger.

Shunten er en komponent i OctoPlex batteriovervågningssystemet fra Maretron, som er certificeret NMEA 2000®. Denne certificering sikrer, at systemet – og dermed dets integrerede komponenter – er testet og verificeret til at opfylde kritiske sikkerhedskrav og korrekt implementere håndtering og kommunikation på netværket.

Maretrons OctoPlex-system, som dette shunt er designet til at fungere med, har flere vigtige certificeringer, herunder:

CE-godkendtIEC60533 (Elektriske og elektroniske installationer på skibe)IEC60945 (Navigations- og radioudstyr til søs)Lloyd’s Type Approved (Certifikat nr. 10/00021)NMEA 2000®-godkendt (Certificeret, kategori B)Disse certificeringer dokumenterer produktets overensstemmelse og pålidelighed i maritimt miljø.

Emballagen indeholder Raymarine 200 A, 50 mV shuntet selv. Forbindelseskablerne til batterimonitoren og den kompatible batterimonitor sælges typisk separat, da shunttet er en komponent i et større system.

Shunten er en komponent, der integreres i større systemer som OctoPlex. Den tekniske dokumentation, der følger med (f.eks. "OctoPlex Installation Guide"), dækker installationen af systemets komponenter, herunder afsnittet om "Battery Monitor", hvor shunten anvendes. Det anbefales derfor at konsultere installationsvejledningen for det samlede system for specifikke instruktioner.
