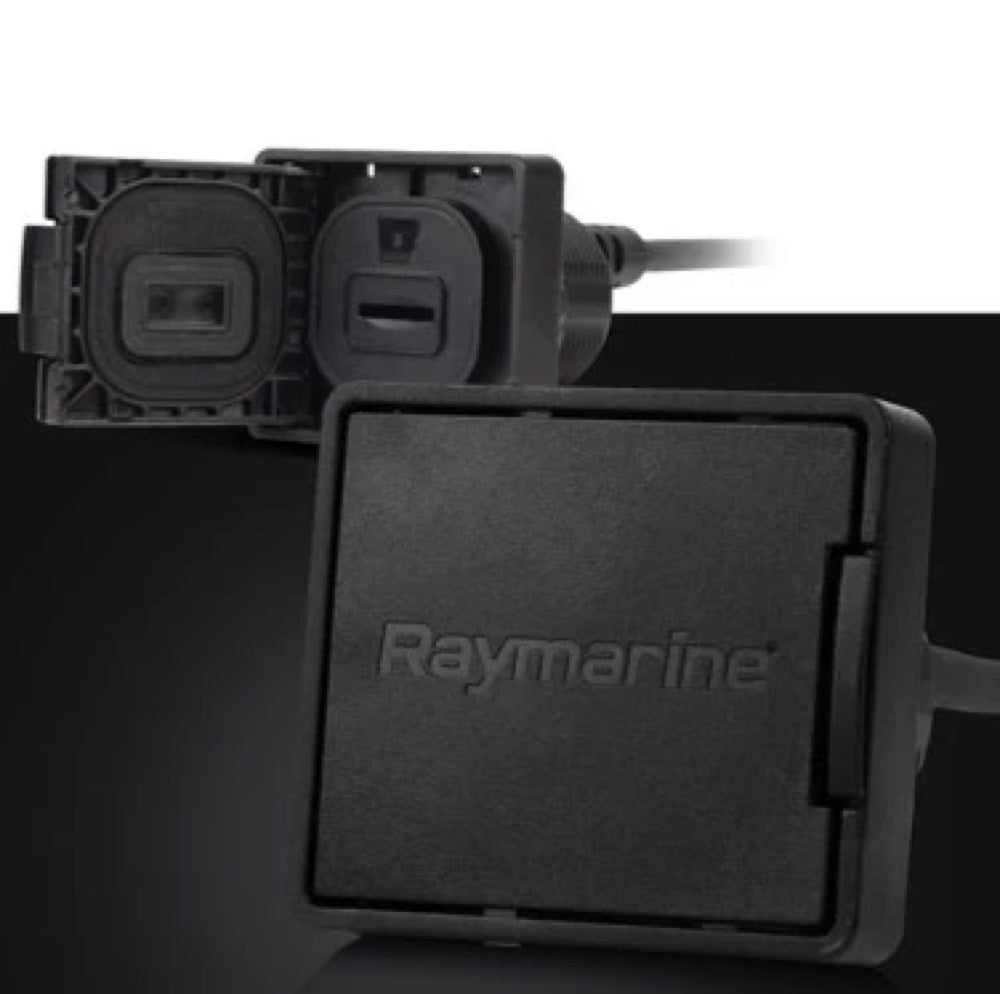

Fjernbetjent kortplotter RCR-1

Den fjernstyrede kortlæser Raymarine RCR-1 (A80585) er designet til at udvide forbindelsesmulighederne for Axiom multifunktionsskærme. Den giver fleksibel adgang til navigationsdata og softwareopdateringer, hvilket er særligt nyttigt i installationer, hvor direkte adgang til skærmens porte er begrænset.

Enheden understøtter NMEA 2000 og Raymarine’s SeaTalkng-protokol, hvilket sikrer kompatibilitet med Raymarines økosystem af navigationsudstyr.

RCR-1 har en SD-kortplads. Den er kompatibel med MicroSD-kort, forudsat at de er indsat i en SD-adapter. De fleste MicroSD-kort leveres med en passende adapter.

Ja, USB-porten på RCR-1-læseren kan anvendes til at tilslutte eksterne USB-lagringsenheder, såsom USB-nøgler, og den tilbyder også en opladningsfunktion til kompatible USB-enheder. Det er vigtigt ikke at tilslutte enheder, der kræver ekstern strømforsyning, til produktets USB-port.

Den fjernstyrede kortplotter RCR-1 fungerer med en forsyning på 5VDC.

Kortplotteren RCR-1 er designet til brug i maritimt miljø med en tæthedscertificering på IPX6 og IPX7. Dette sikrer modstandsdygtighed over for vandsprøjt og midlertidig nedsænkning.

Kortlæseren RCR-1 har dimensionerne 55 mm x 55 mm. Disse mål svarer til produktets faktiske størrelse og inkluderer ikke spillerum for montering.

RCR-1 leveres med følgende:

RCR-1-kortlæseren selv. Et 1 meter (3,28 fod) kabel til tilslutning til multifunktionsdisplayet. Ferriter til undertrykkelse af elektromagnetiske forstyrrelser. En tætningsring til montering bag på læseren. Bemærk, at monteringsskruerne ikke er inkluderet og skal anskaffes separat.

Selvom produktet lever op til tæthedsstandarden IPX6, kan der opstå vandindtrængning og udstyrsfejl, hvis produktet udsættes for kommerciel højtryksrensning. Raymarine garanterer ikke for produkter, der udsættes for denne type rensning.

Den fjernstyrede kortlæser RCR-1 vejer 0,2 kg.

Den fjernstyrede kortlæser RCR-1 er designet til at blive brugt med Raymarine Axiom multifunktionsdisplays (MFD).

RCR-1 kan tilsluttes et netværk med flere Axiom multifunktionsskærme. Den forbindes via tilbehørsporten på bagsiden af din MFD.

Den eksterne kortlæser RCR-1 er specifikt designet og optimeret til Raymarine Axiom multifunktionsskærme. Kompatibiliteten med MFD'er fra andre mærker er ikke angivet.

RCR-1 er designet til overflademontering. Installation udføres ved at bruge den medfølgende monteringsmal til at bore de nødvendige huller, hvorefter plotteren fastgøres med passende selvskærende skruer (ikke inkluderet).

Kortlæseren RCR-1 leveres med et forbindelseskabel på 1 meter (3,28 fod) til tilslutning til multifunktionsdisplayet Axiom.

Ja, fire selvskærende skruer i passende størrelse er nødvendige for at montere enheden, og disse medfølger ikke i produktet. Borens og skruernes størrelse afhænger af tykkelsen og materialetypen på den overflade, enheden monteres på.

Ja, en monteringsmal (reference 87292) følger med for at hjælpe med at skære og bore de nødvendige huller i monteringsfladen for en præcis installation af RCR-1.

For at minimere elektromagnetiske forstyrrelser skal der anvendes ferritkerner til undertrykkelse, som skal monteres på kortlæserens kabel. To ferritkerner skal placeres med 6 mm (0,24 tommer) mellemrum fra kabelstikket, og den tredje skal placeres 53 mm (2,09 tommer) fra kortlæserens bagside. Der medfølger også kabelbindere til at holde hver ferritkerne på plads.

Inden installationen påbegyndes, skal du sikre dig, at fartøjets el-forsyning er afbrudt. Tilslut eller afbryd aldrig udstyret, mens strømmen er tændt, medmindre andet er angivet. Det er også afgørende at sikre, at produktet er korrekt jordet, og at strømkilden er beskyttet af en sikring eller termisk afbryder med passende størrelse. Tilslut ikke denne enhed til et positivt jordet system.

For optimal EMC (Electromagnetic Compatibility) performance, it is recommended that the RCR-1 and its cables are:

At least 1 meter (3.3 feet) away from any equipment transmitting or cables carrying radio signals (e.g., VHF radios, cables, and antennas). For SSB radios, this distance must be increased to 2 meters (6.6 feet).More than 2 meters (6.6 feet) away from a radar beam path.Powered by a separate battery from the one used for engine starting to avoid erratic behavior and data loss.

Nej, dette produkt er IKKE godkendt til brug i farlige eller brandfarlige omgivelser. Det må IKKE installeres i sådanne miljøer, f.eks. maskinrum eller i nærheden af brændstoftanke.
