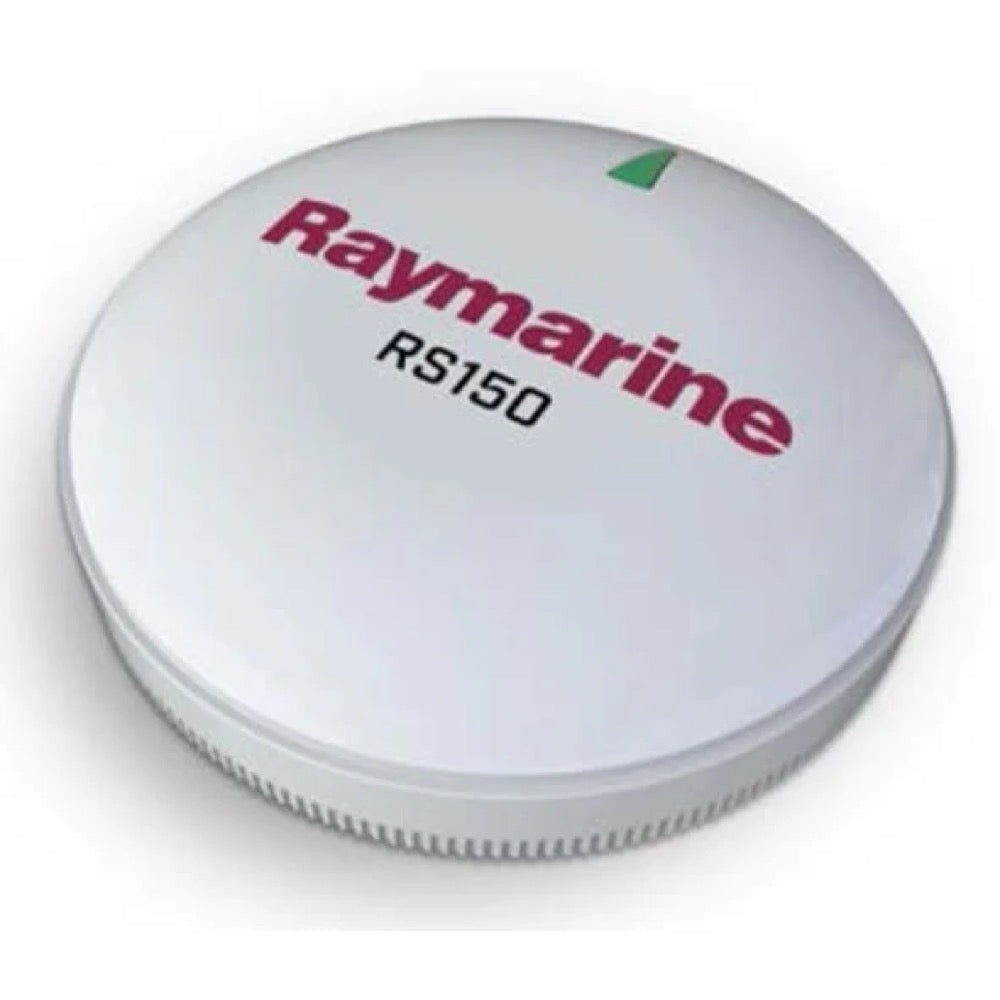

Raystar 150 (RS150) 10 Hz GPS-antenne (SeaTalk ng)

Den væsentligste fordel ved en 10 Hz-antenne er dens opdateringshastighed. Den opdaterer positionen, kursen og fartøjets hastighed ti gange i sekundet, mod én gang for en standard 1 Hz-antenne. Dette giver flere fordele:

Glattere visning: Bevægelsen af dit fartøj på kortet i din multifunktionsskærm bliver langt glattere og mere naturlig.Forbedret autopilotydelse: Autopiloten reagerer hurtigere og mere præcist på ændringer, hvilket optimerer kursholdet.Mere præcist målsporing: Præcisionen i sporingen af MARPA- og AIS-mål forbedres betydeligt.

Raystar 150-antennen forsynes direkte fra det netværk, den er tilsluttet. Den trækker strøm fra SeaTalk NG- eller NMEA 2000-bussen via én enkelt kabel, hvilket forenkler installationen betydeligt, da der ikke er behov for en separat strømkabel.

Ja, Raystar 150-antennen er kompatibel med andre mærker. Den anvender standardprotokollen NMEA 2000 til at kommunikere positionsdata. For at tilslutte den til et NMEA 2000-netværk, der ikke er fra Raymarine, skal du blot bruge et adapterkabel SeaTalk NG til DeviceNet (standard NMEA 2000-stik).

Raystar 150 er en GNSS-modtager (Global Navigation Satellite System) med multikonstellation. Den er i stand til at modtage signaler fra følgende systemer for hurtig opfangning og høj præcision:

GPS (USA) GLONASS (Rusland) Galileo (Europa) BeiDou (Kina)

Raystar 150-antennen (model E70310) er designet til montering på overflade. Den kan fastgøres direkte på en plan og fri overflade på din båds dæk. Der findes også et separat mastemontagekit, hvis du foretrækker at installere den i højden.

Ja, Raystar 150 er den direkte efterfølger og den anbefalede erstatning for den tidligere antenne Raystar 130. Den leverer bedre ydeevne, blandt andet takket være sin 10 Hz-frekvens og sin kompatibilitet med flere satellitkonstellationer, samtidig med at den tilsluttes på samme måde til SeaTalk NG-netværket.

Raystar 150-antennen har en IPX6-vandtæthedsgrad. Det betyder, at den er beskyttet mod kraftige vandstråler fra alle retninger, hvilket gør den perfekt egnet til det maritime miljø og til udendørs installation.

For at opnå optimal ydeevne skal Raystar 150-antennen monteres et sted med så frit udsyn til himlen som muligt på 360 grader. Undgå at placere den i umiddelbar nærhed af andre antenner (VHF, radar), metalstrukturer eller kilder til elektromagnetisk interferens, som kan blokere eller forstyrre modtagelsen af satellitsignaler.

Selvom Axiom-skærme har et fremragende indbygget GPS, anbefales en ekstern antenne som Raystar 150 i flere tilfælde:

Installation i kabine: Hvis din skærm er monteret indendørs eller under en metal hard-top, der kan blokere GPS-signalerne.Øget præcision: En ekstern antenne monteret højt og uden for interferens giver ofte en mere stabil og præcis referenceposition.10 Hz ydeevne: For at opnå den glatte og reaktive opdatering på 10 Hz, som er bedre end mange indbyggede GPS-systemer.

Raystar 150 tilbyder en fremragende positionspræcision. Under normale forhold med god modtagelse af satellitsignaler er præcisionen typisk mindre end 3 meter (CEP - cirkulær fejl sandsynlighed).

Forbindelsen er meget enkel. Antennen leveres med et SeaTalk NG-kabel. Du skal blot tilslutte dette kabel til en ledig forgreningsport (spur) på dit SeaTalk NG-backbone ved hjælp af en T-stikforbindelse eller en 5-vejs forbindelsesboks. Nettet genkender automatisk enheden.

Raystar 150 tilsluttes via SeaTalk NG (NMEA 2000). For at forbinde den til ældre skærme, der anvender SeaTalk1- eller NMEA 0183-netværk, skal du bruge en konverter, f.eks. Raymarine SeaTalk1 til SeaTalk NG-konverteren. Direkte kompatibilitet er sikret med alle Raymarine-enheder udstyret med en SeaTalk NG-port.

Raystar 150 er meget energibesparende. Dens nominelle strømforbrug er 30 mA, hvilket svarer til en belastningsekvivalensnummer (LEN) på 1 på et NMEA 2000-netværk. Dens indvirkning på det samlede strømforbrug i dit elektroniksystem er derfor minimal.

Ja, E70310-kittet til overflademontering indeholder det nødvendige til installationen: antennen selv, en tætningsring, monteringsskruer og et SeaTalk NG-forbindelseskabel på 3 meter.

Nej, Raystar 150 er en GPS-sensor og har ikke en indbygget magnetisk kompas. Den leverer Kurs over Grund (COG), som er den retning, båden bevæger sig i forhold til bunden. For at få magnetisk kurs (HDG), som er den retning, bådens stævn peger mod, kræves en separat kursføler som f.eks. Raymarine EV-1.

Generelt kræves ingen yderligere opsætning. Når antennen er tilsluttet SeaTalk NG-netværket, registreres den automatisk. På din Raymarine multifunktionsskærm skal du blot sikre dig i indstillingerne, at Raystar 150 er valgt som primær GPS-datakilde.

Antennen Raystar 150 anvender en SeaTalk NG-stik. Det er Raymarines proprietære kablingssystem, som fysisk adskiller sig, men er elektrisk kompatibelt med NMEA 2000-standarden (DeviceNet-stik).

Raystar 150-antennen er konstrueret til at modstå barske miljøforhold. Driftstemperaturområdet er fra -25°C til +55°C.

Modellen E70310 af Raystar 150-antennen leveres med en SeaTalk NG-afgrening (spur) på 6 meter til tilslutning til dit hovednetværk (backbone).

Ja, ligesom alle andre GPS-modtagere kan Raystar 150 være følsom over for stærke radiofrekvensudsendelser. Det anbefales kraftigt at installere den mindst 1 meter væk fra VHF-antenner, radioapparater og radarscannere for at undgå forringelse af modtagelsen af satellitsignaler.
