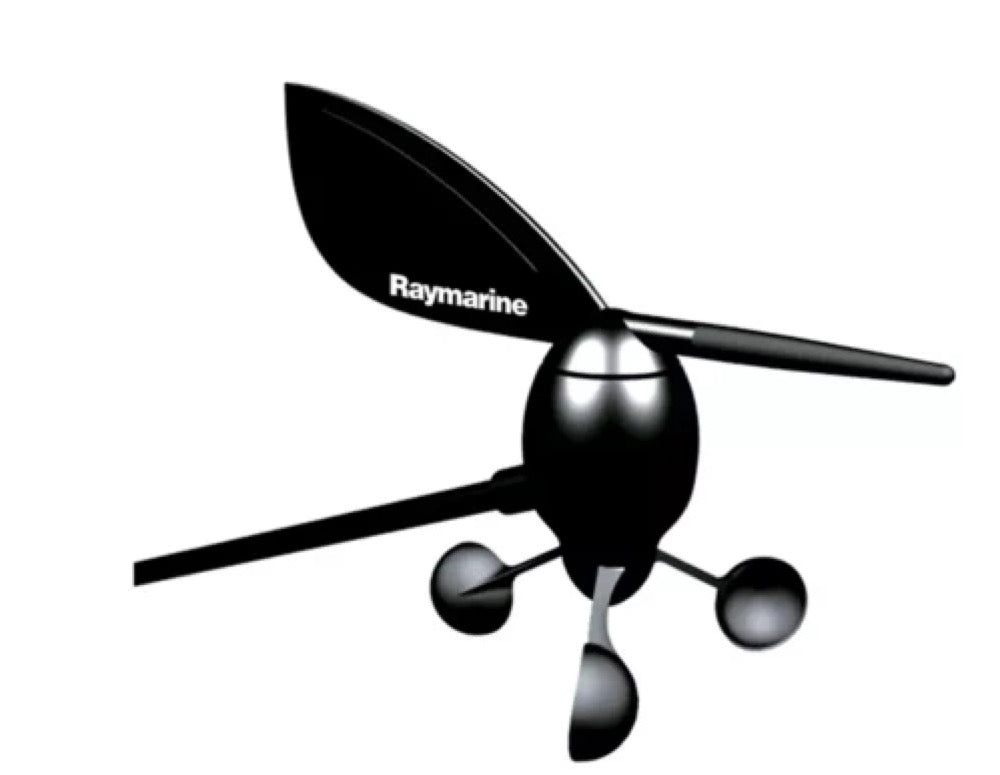

Vindtransducer med kort arm og 30m kabel

Pakken til sensoren E22078 indeholder vindmåleren med sin korte arm på 300 mm og et forbindelseskabel på 30 meter.

Længden på armen til denne sensor, reference E22078, er 300 mm (11,8 tommer).

Den væsentligste forskel ligger i længden af armen og det medfølgende kabel:

E22078 (denne model): Har en kort arm på 300 mm og et kabel på 30 meter. E22079: Har en lang arm på 600 mm og et kabel på 50 meter. Modellen med kort arm vælges ofte for at minimere vindmodstand i mastetoppen.

Ja, E22078-sensoren kan tilsluttes direkte til en Raymarine i60 Wind-seriens display uden brug af adapter eller konverter.

For at tilslutte denne sensor til en multifunktionsskærm fra Axiom- eller Axiom 2-serien skal du bruge en iTC-5 instrumentdataomformer (solgt separat). Sensoren kan ikke tilsluttes direkte til Axiom-skærmen.

Det er afgørende, at sensoren installeres med fronten rettet fremad på båden og perfekt justeret med længdeaksen (bov-stævn) for at sikre præcise målinger af vindretningen.

Ja, denne sensor er fuldt kompatibel med ST60+ Wind-displays. Den tilsluttes direkte uden behov for en konverter.

Ja, når den fysiske installation er afsluttet, kræves der en kalibrering af sensoren for at sikre præcisionen af dataene. Denne procedure udføres direkte fra konfigurationsmenuen på Raymarine-displayet, som den er tilsluttet.

Denne sensor måler og leverer to typer essentielle data til navigationen:

Vindhastigheden (via anemometerets kopper). Vindretningen (via vindfløjen).

Ja, til forbindelse med en i70-, i70s-, ST70- eller ST70+-skærm er det nødvendigt at bruge en iTC-5-omformer eller en kompatibel sensor-pod. Direkte forbindelse er ikke mulig med disse modeller.

Denne sensormodel, med reference E22078, leveres med et 30 meter (98,4 fod) langt kabel.

Ja. Producentens manual angiver, at det kan være nødvendigt at anvende en marin kvalitetstætning, hvis monteringsfladen ikke er plan. Desuden er det almindeligt at anvende dielektrisk fedt på stikforbindelserne for at forhindre korrosion.

Ja, det er muligt at bestille reservedele. Raymarine servicekit med referencenummer A28167 indeholder vindmålerens vindfane, modvægt, anemometerkopper og erstatningsskruer.

Det anbefales at fastgøre kablet for at undgå bevægelse og skader. Brug en vandtæt kabelgennemføring til at føre kablet gennem dæk eller skot. Undgå at føre kablet tæt på kabler, der transporterer stærk strøm (AC eller DC), for at forhindre signalforstyrrelser.

Vægten af produktet, inklusive sensoren og dens 30 m kabel, er 1,4 kg (sensor 0,2 kg, kabel 1,2 kg).

Denne sensor kan tilsluttes direkte, uden konverter, til følgende Raymarine-displays:

i60-serien WindST60+-serien Wind

Den samlede højde på sensoren med kort arm, fra monteringsbasen til toppen af kopperne, er 538,5 mm (21,20 tommer).

For at undgå at beskadige kablet under installationen er det vigtigt at overholde en minimum bøjeradius på 100 mm (3,94 tommer).

Den korte arm-sensor er ideel til mindre sejlbåde eller motorbåde. Designet reducerer vægt og vindmodstand i toppen af masten, hvor turbulens fra sejlene har mindre indflydelse på målingen.

Nej, denne sensor er specifikt designet til at fungere inden for Raymarines instrument-økosystem. Kompatibilitet med udstyr fra andre mærker er ikke garanteret og understøttes ikke.
