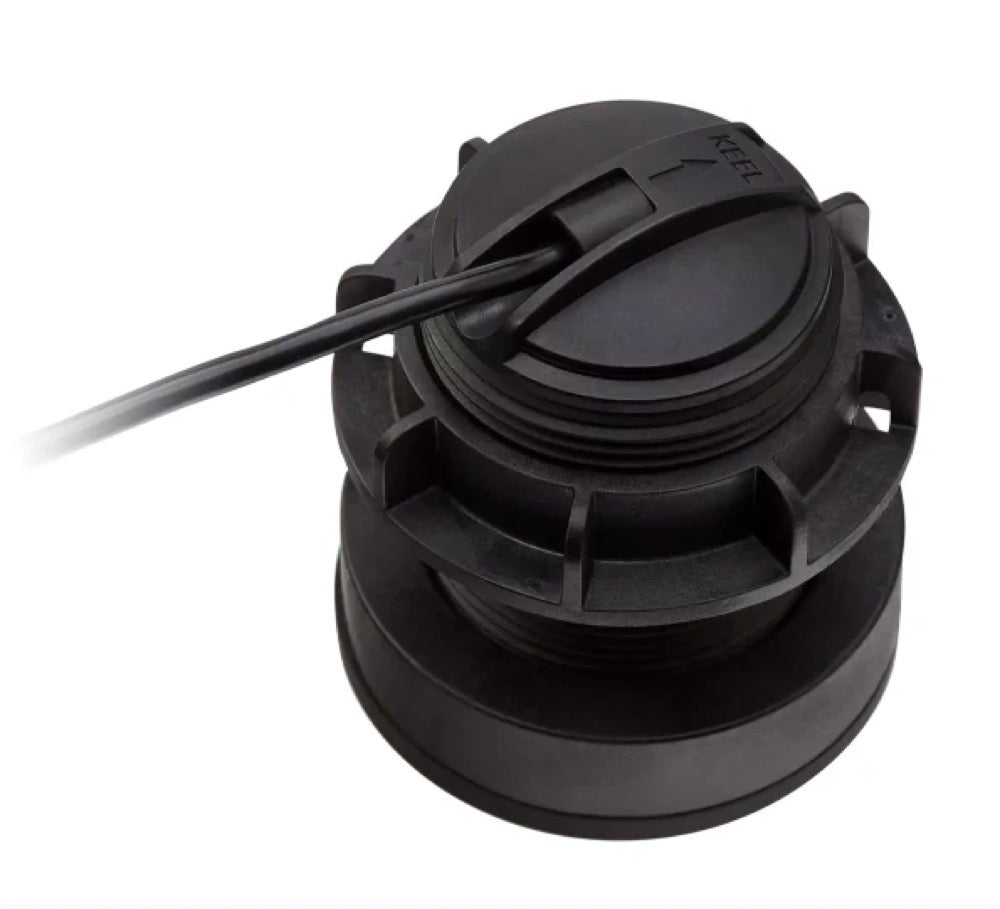

CPT-S HIGH CHIRP konisk stråle gennemgående plast transducer, 10m kabel

High CHIRP-teknologien (Compressed High-Intensity Radiated Pulse) gør det muligt for ekkoloddet at udsende signaler over et bredt spektrum af høje frekvenser i stedet for en enkelt fast frekvens. Dette resulterer i:

En markant skarpere og mere detaljeret sonar-billedopløsning. En bedre separation af mål, hvilket gør det muligt klart at skelne mellem fisk, der ligger tæt på hinanden eller tæt på bunden. En betydelig reduktion af støj og overfladeinterferens.

Ja, CPT-S E70339-ekkoloddet er kompatibelt med Raymarines multifunktionsskærme i Axiom- og Element-serierne uden behov for ekstern modul. Det tilsluttes direkte til Element S- og Axiom DV-modellerne, men kræver en adapterkabel til de øvrige Axiom- og Element HV-modeller.

Denne ekkolodssonde med et plastikhus er designet til at blive monteret på både med fiberglas- eller metalhud (aluminium, stål). Plastikhuset undgår galvanisk korrosion, som kan opstå ved metalhud. Plastikhuse til ekkolodssonder kan ikke monteres i træhud. Træ svulmer op, når det bliver vådt, og kan generere tilstrækkelig kraft til at revne et plastikhus til ekkolodssonde.

Den 25-graders kegleformede stråle giver en god balance mellem bredden af dækningen under båden og præcisionen af detaljerne. Den er ideel til:

At detektere fisk og undervandsstrukturer i et forholdsvis bredt område. At opnå en klar og pålidelig bundfølging. At fungere effektivt under de fleste kyst- og indlandsfiskeforhold.

For at installere den gennemtrængende sonde CPT-S E70339 skal der bores et hul med en diameter på 51 mm (2 tommer) i bådens skrog.

Ekkoloddet High CHIRP CPT-S kan nå en dybde på ca. 274 meter. De faktiske præstationer kan variere afhængigt af vandets forhold (saltholdighed, klarhed) og havbundens karakter.

Nej, denne sonde er specifikt designet til Raymarines økosystem. Den anvender en proprietær stikforbindelse og kommunikationsprotokol og er ikke kompatibel med udstyr fra mærker som Garmin, Lowrance, Humminbird eller Furuno.

Nej, CPT-S E70339-sonden er en transducer, der udelukkende leverer traditionelt 2D-sonar med CHIRP-teknologi. Den tilbyder ikke bundbilledteknologier som DownVision, SideVision eller RealVision 3D.

Ekkoloddet E70339 leveres med en integreret kabel på 10 meter, hvilket giver tilstrækkelig fleksibilitet til de fleste installationer på mindre og mellemstore både.

Det frarådes kraftigt at klippe eller forlænge ekkolodets kabel. En sådan ændring kan medføre signal-tab, nedsat ydelse af sonaren og vil annullere produktets garanti. Den 10 meter lange kabel er designet til at bevare signalets integritet.

Ja, som en gennemstrømmende transducer giver en indbygningsdybde eller montering med en justeringsblok direkte og ren kontakt med vandet, hvilket minimerer turbulens. Det muliggør en god bundfølging og detektering af mål, selv når båden bevæger sig i høj fart.

Nej, Raymarine Element HV-skærme har et integreret ekkolod, men kræver en adapterkabel (A80559) til CPT-S-sonden. Du har således ikke brug for en ekstern ekkolodsmodul, men den tilsluttes ikke direkte bag på skærmen.

Den ideelle placering for et gennemgående ekkolod er et område med så laminær (glat) vandstrøm som muligt. Det kræver:

At vælge et sted midt på længden eller i den bageste tredjedel af båden. At undgå umiddelbar nærhed af propellen, kølen, spanterne eller andre ujævnheder, der kan skabe turbulens. At sikre, at ekkoloddet altid er nedsænket, selv når båden letter.

Vægten af ekkoloddet CPT-S E70339, inklusive dets kabel, er 1,08 kg.

Ja, på Raymarine multifunktionsskærme, der er kompatible (såsom Axiom+ RV), kan du tilslutte en CPT-S-sonde til 2D CHIRP-ekkolod og en RealVision 3D-sonde parallelt. Skærmen giver dig mulighed for at vise begge kilder samtidigt eller skifte mellem dem. CPT-S-sonden tilbyder ofte bedre 2D-sporing ved høj hastighed.

Modellen E70339 er designet til montering på skrogflader med en V-vinkel (deadrise) på 0 grader. Ved skrog med en mere udtalt V-vinkel skal der vælges en version af ekkoloddet med et skråt element (12° eller 20°). Den ekstra flade design af CPT-S-serien eliminerer behovet for en udjævningsblok (fairing block).

Kassen indeholder typisk følgende:

CPT-S ekkoloddet med dets 10 meter lange kabel.Låsemøtrikken til fastgørelsen.Tætningsbrætterne.Installationsvejledningen.

Ja, Raymarine CPT-S-ekkoloddet integrerer en temperatursensor. Det sender data for vandtemperaturen til din kompatible multifunktionsskærm, så du kan vise dem på skærmen.

Ja, at skifte fra en traditionel ekkolod med enkelt frekvens (f.eks. 50/200 kHz) til CPT-S High CHIRP-ekkoloddet udgør en betydelig forbedring. Du får et langt klarere billede, bedre adskillelse af fisk og strukturer samt overlegen ydeevne i målingen af mål.

Vedligeholdelsen er minimal. Det er vigtigt at holde sondens overflade ren, fri for alger og muslinger. Det anbefales at påføre et tyndt lag vandbaseret antifoulingmaling. Regelmæssig rengøring med en blød børste og sæbevand er tilstrækkeligt. Brug aldrig opløsningsmidler eller metalbørster, da de kan beskadige sondens overflade.
