Raymarine

E70493

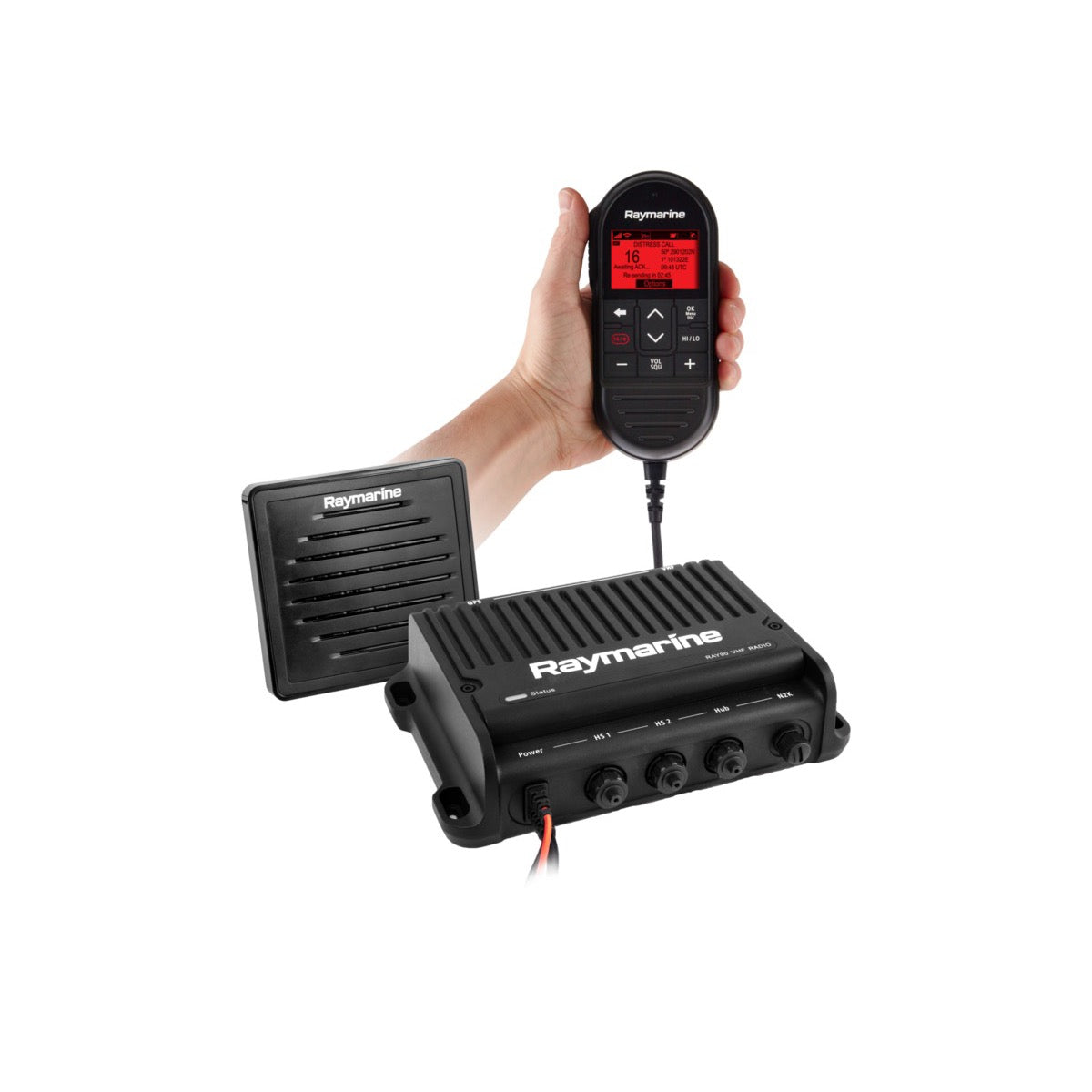

VHF-sender/modtager med ASN og AIS-modtagelse Ray 91 (inkl. kombineret, passiv HP og kabel)

Raymarine Ray91 er en VHF-sender/modtager med "black box"-arkitektur, der integrerer ASN-funktioner og en AIS-modtager for øget maritim sikkerhed. En del af Ray90/Ray91-serien tilbyder den større installationsfleksibilitet end integrerede modeller, hvilket gør den ideel til både med begrænset plads på instrumentbrættet. Produktet leveres med en ledningsbunden håndsender, en passiv højttaler og forbindelseskabel.

PrisFå pro-pris

8.682,69 DKK

8.682,69 DKK ~~10.435,93 DKK~~

inkl. moms Fragt beregnes ved betaling.

På lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Maksimalt strømforbrug	72 W
Typisk elektrisk forbrug	6 W
Driftsspænding	12 V
Anbefalet sikringsstørrelse	10 A
Trådbundet netværk	NMEA 2000, NMEA 0183, SeaTalk NG
Trådløs forbindelse	Ejer af Raymarine
Lydudgangseffekt	5 W
Produkthøjde	150 mm
Produktbredde	236 mm
Produktdybde	51 mm
Aftagbart håndsæt	Ja ("Black box"-system)
Bus-kompatibilitet	NMEA 2000, NMEA 0183, SeaTalk NG
Kompassikkerhedsafstand	180 cm
Monteringstype	Sortenhed (hovedenhed), Indbygget/Overflademonteret (kombineret)
Certificeringer	FCC, ISED, CE
AIS-klasse	Klasse B-modtager
AIS-modtagelse	Ja
AIS-sendning	Nej
ATIS	Ja
Antenneforbindelse	SO-239
DSC	Ja
GPS	Ja (intern eller ekstern)
Intercom-funktion	Ja
VHF-frekvensområde	156,000 – 162,000 MHz (International)
VHF-sendeeffekt	25 W / 1 W
Max. antal trådfaste håndsæt	2.0
Skærmtype	LCD (på kombineret enhed)
GPS-antenneforbindelse	TNC
Aftagbart håndholdt mikrofon	Ja (via fjernbetjening)
Tilgængelige alarmer	ASN, AIS, vejr

Detaljeret beskrivelse

Designet til fleksibel integration på alle typer fartøjer er VHF-sender/modtageren Raymarine Ray91 (reference E70493) et maritimt kommunikationssystem med "sort boks"-arkitektur. Den integrerer digital selektiv opkaldsfunktion (ASN eller DSC) og en AIS-modtager (Automatic Identification System) for bedre situationsforståelse og øget sikkerhed til søs. Denne model adskiller sig fra Raymarine Ray90 ved at have en integreret AIS-modtager, hvilket giver en komplet løsning til overvågning af skibstrafik.

Funktioner og placering

Raymarine Ray91 muliggør tilslutning af én eller flere kombinerede enheder (kablede eller trådløse) samt passive eller aktive højttalere, hvilket giver stor installationsfleksibilitet. Denne "sort boks"-design er særligt velegnet til både med begrænset plads på instrumentbrættet, da den gør det muligt at placere hovedenheden et andet sted. Sammenlignet med klassiske integrerede VHF-modeller som Ray63 eller Ray73 tilbyder Ray91 større fleksibilitet i forhold til konfiguration af ombordkommunikationssystemet. Den er kompatibel med Raymarine multifunktionsskærme (MFD) for fuld integration af AIS-data og VHF-funktioner på hoveddisplayet.

Integration og kompatibilitet

Systemet kræver en MMSI-licens (Maritime Mobile Service Identity) og, afhængigt af region, et ATIS-nummer (Automatic Transmitter Identification System) for at fungere i overensstemmelse med lovgivningen. Den kablede Raymic-kombinerede enhed er kompatibel med softwareversion v1.61a eller nyere til Ray90/Ray91. Installation og vedligeholdelse lettes af detaljeret teknisk dokumentation tilgængelig på Raymarines hjemmeside samt et modulært design, der muliggør individuel fejlfinding og opdatering af komponenter. Basisstationen Ray90/Ray91 har dimensionerne 236 mm i længden og 150 mm i bredden med monteringshuller placeret henholdsvis 217 mm og 104 mm fra hinanden, hvilket letter diskret integration.

Dokumentation

Type	Nom
	EN - Plan technique - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Notice d'installation - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Document technique - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Notice d'installation - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Notice d'installation - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Notice d'installation - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Notice d'installation - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	FR - Declaration de conformite - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)
	EN - Gabarit de montage - Émetteur-récepteur VHF avec ASN et AIS Rx Ray 91 (Inc combiné, HP Passif et câble)

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Raymarine Ray91: Modular VHF med AIS-modtagelse for øget sikkerhed »

Raymarine Ray91 er en avanceret VHF-løsning til krævende fritidssejlere og erhvervsfartøjer. Dens "sort boks"-design er en stor fordel, da det muliggør diskret installation af hovedenheden og fjernplacering af betjeningsenheder og højttalere. Denne modularitet er særlig værdifuld på store sejlbåde, trawlere eller motorbåde, hvor pladsen ved roret ofte er begrænset. Det gør det også nemt at tilføje ekstra betjeningsenheder (op til to ledningsbundne og én trådløs) forskellige steder på båden, f.eks. på flybridge eller i kahyt.

Integrationen af AIS-modtager er en nøglefaktor, der adskiller Ray91 fra Ray90, og tilbyder et aktivt sikkerhedslag, der er afgørende for kollisionsundgåelse i områder med høj trafik. Det er vigtigt at sikre, at VHF-antennen er korrekt installeret og placeret tilstrækkeligt langt fra RF-interferenskilder for at optimere AIS-modtagelsen og VHF-rækkvidden. Selvom installationen af "sort boks"-systemet kan virke mere kompleks end en alt-i-én VHF, giver det enestående fleksibilitet og fremtidssikring. Det anbefales at planlægge placeringen af hver komponent nøje, herunder den medfølgende passive højttaler, for at sikre optimal lydklarhed.

For at udnytte Ray91’s fulde potentiale anbefales det at tilslutte enheden til en Raymarine multifunktionsskærm for at vise AIS-data direkte på kortet. Det er afgørende at anskaffe et MMSI-nummer før ibrugtagning, og et ATIS-nummer, hvis det kræves i sejlzonen, for at overholde internationale maritime forskrifter.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

VHF-sender/modtager med ASN og AIS-modtagelse Ray 91 (inkl. kombineret, passiv HP og kabel)

8.682,69 DKK

8.682,69 DKK ~~10.435,93 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er den væsentligste forskel mellem Raymarine Ray91 og Ray90?

Raymarine Ray91 (reference E70493) adskiller sig fra Raymarine Ray90 ved at have en indbygget AIS-modtager (Automatic Identification System). Denne ekstra funktion giver bedre situationsbevidsthed til søs ved at modtage trafikdata fra andre AIS-udstyrede skibe.

Hvilke komponenter følger med VHF-sender/modtageren Raymarine Ray91?

VHF-sender/modtageren Raymarine Ray91 (reference E70493) leveres med følgende komponenter:

Et fastmonteret håndapparat (Raymic)En passiv højttalerEn installationskabel

Er Raymarine Ray91-sender/modtageren kompatibel med Raymarine multifunktionsskærme (MFD)?

Ja, Raymarine Ray91 er kompatibel med Raymarine multifunktionsskærme (MFD). Denne kompatibilitet muliggør en fuld integration af AIS-data og VHF-funktioner på MFD'ens hoveddisplay, hvilket giver en centraliseret visning af navigations- og kommunikationsoplysninger.

Har jeg brug for en specifik licens til at anvende Raymarine Ray91 VHF-sender/modtageren?

Ja, for at overholde gældende regler kræver Raymarine Ray91-systemet en MMSI-licens (Maritime Mobile Service Identity). Derudover kan der i visse regioner også være krav om et ATIS-nummer (Automatic Transmitter Identification System). Det er dit ansvar at sikre, at du har de nødvendige licenser til din navigationszone.

Hvad er de vigtigste anbefalinger for installationen af Raymarine Ray91-sender/modtageren?

Raymarine Ray91 er et system med "black box"-arkitektur, designet til fleksibel installation. Her er nogle nøgleanbefalinger:

Placering af hovedenheden: Hovedenheden kan installeres et diskret sted, hvilket frigør plads på instrumentbrættet.Antenne: Antennen skal tilsluttes radioen, før der sendes, placeret væk fra personer og mindst 1,8 meter (5,9 fod) fra radioens hovedenhed for at sikre optimal ydeevne og minimal eksponering for radiofrekvenser.El-forsyning: Sørg for, at skibets el-forsyning er afbrudt, inden installationen af produktet påbegyndes.

Hvad er fordelene ved Raymarine Ray91’s "sort boks"-design til min båd?

Raymarine Ray91’s "sort boks"-design giver stor modularitet og installationsfleksibilitet. Designet er specielt fordelagtigt for både med begrænset plads på instrumentbrættet, da det gør det muligt at placere hovedenheden et mindre synligt sted. Kun kombinerne (kablede eller trådløse) og højttalerne er nødvendige ved styrepanelet, hvilket optimerer ergonomien og æstetikken på din konsol.

Hvordan kan jeg få udvidet garanti på min Raymarine Ray91 VHF-sender/modtager?

Raymarine anbefaler installation udført af en Raymarine-certificeret installatør. En certificeret installation giver ret til forbedrede produktgarantifordele. For yderligere oplysninger kan du kontakte din Raymarine-forhandler og gennemgå det separate garantidokument, der følger med produktet.
