Raymarine

E70670

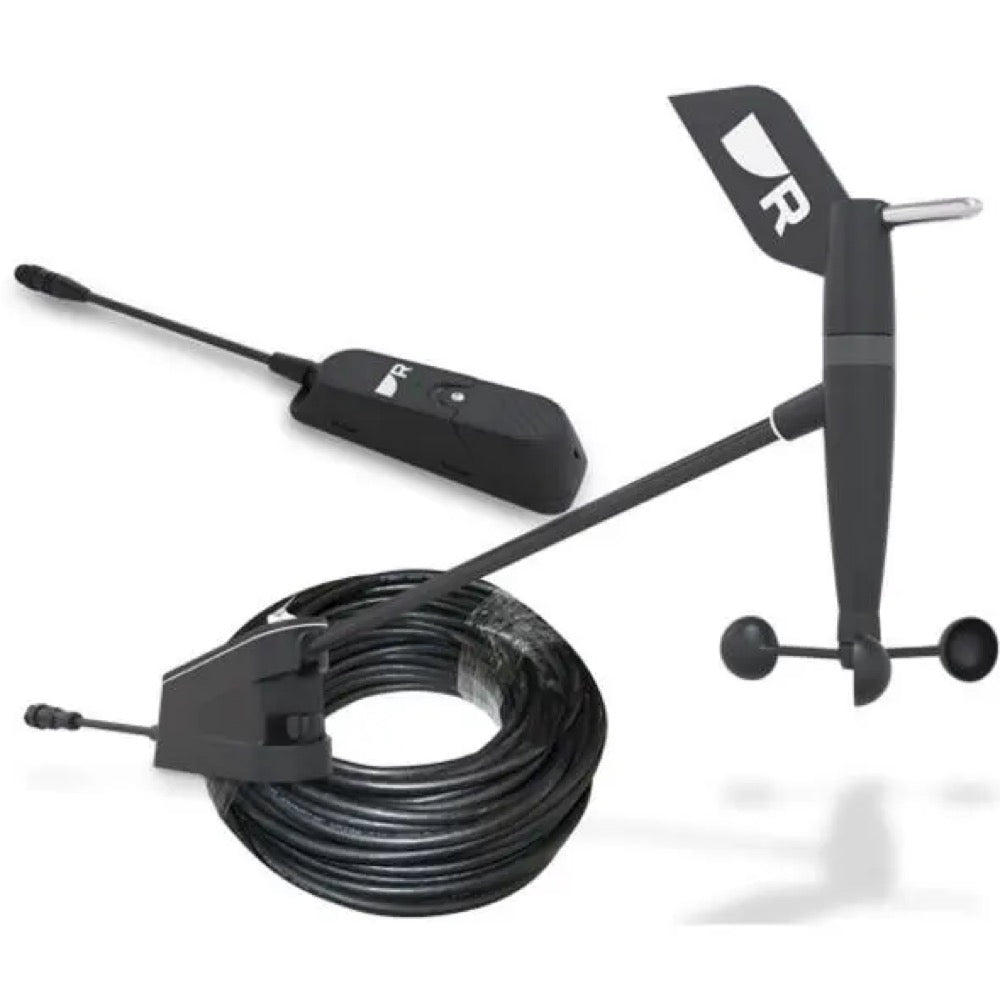

Topmast RSW-sensor

null

PrisFå pro-pris

6.911,54 DKK

6.911,54 DKK ~~7.576,77 DKK~~

inkl. moms Fragt beregnes ved betaling.

På lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Trådbundet netværk	SeaTalk NG, NMEA 2000
Kompatible systemer	Raymarine Alpha Performance Displays, kortplottere Axiom, instrumentdisplay i70/i70s, NMEA 2000-kompatible systemer, Evolution autopilotberegnere (ACU-serien)
Anemometertype	Mekanisk vindmåler og vindretningsmåler Smart Wind
Driftsspænding	9-16
Kompatibilitet med vindmåler-anemometer	Trådbundet intelligent vindmåler
NMEA 2000-lastækvivalens (LEN)	1
Driftstemperatur	-25 til +55
Anbefalet sikringsstørrelse	5
IP-klassificering	Transducer: IPx6/IPx7, Gateway: IPx3
Bus-kompatibilitet	NMEA 2000,SeaTalk NG
Monteringstype	Topmast (sensor), Under dæk (bro)
Certificeringer	CE, EN 60945:2002

Detaljeret beskrivelse

Le capteur de vent filaire RSW (Raymarine Smart Wind) de Raymarine est conçu pour fournir des données de vent apparent et vrai d'une précision exceptionnelle aux voiliers de croisière et de régate. Contrairement aux girouettes-anémomètres traditionnelles, ce modèle de nouvelle génération intègre une puissance de calcul avancée directement dans la tête de mât, garantissant une transmission de données ultra-rapide et fiable vers vos afficheurs et traceurs de cartes de la gamme Axiom.

Technologie de compensation de mouvement 3D

La véritable force du capteur RSW réside dans son capteur de mouvement AHRS (système de référence d'attitude et de cap) intégré en 3D. Cette technologie compense en temps réel les mouvements de tangage, de roulis et de lacet du mât. Contrairement aux anciens capteurs analogiques de la marque, cette correction dynamique permet au pilote automatique et aux instruments de navigation de recevoir un calcul de vent vrai (TWD/TWS) d'une stabilité absolue, même dans une mer formée ou lors de fortes rafales.

Connectivité NMEA 2000 et intégration réseau

Le capteur tête de mât RSW s'intègre nativement dans les réseaux marins modernes via le protocole NMEA 2000. Son installation bénéficie d'une architecture réseau intelligente qui élimine le besoin de pods de conversion externes. Il se positionne comme le successeur technologique des capteurs de vent analogiques classiques, offrant une résolution de données nettement supérieure, ce qui est indispensable pour exploiter pleinement les algorithmes de navigation à la voile des calculateurs de pilote automatique de la série Evolution.

Dokumentation

Type	Nom
	FR - Schéma technique du capteur anémomètre filaire - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Gabarit de montage - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Gabarit de montage - Capteur tête de mât RSW
	EN - Declaration de conformite - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Notice d'installation - Capteur tête de mât RSW
	EN - Declaration de conformite - Capteur tête de mât RSW

Ekspertvurdering

« Den sande vindpræcision redefineret med integreret 3D-kompensation »

Raymarine RSW vindmåler sætter nye standarder for præcision ved sejlads. Integrationen af en AHRS-sensor direkte i mastetoppen er et reelt teknologisk spring frem for de gamle analoge vindfløje, der blev påvirket af rigningens accelerationer. Dette gør det muligt at beregne den sande vind med næsten ingen forsinkelse ved at kompensere for bådens bevægelser i søen. Denne kablede sensor er et strategisk uundværligt valg for ejere af Axiom kortplottere og Evolution autopiloter, der ønsker at optimere deres sejlbåds kurshold under sejl, med garanti for NMEA 2000-data af klinisk stabilitet.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Topmast RSW-sensor

6.911,54 DKK

6.911,54 DKK ~~7.576,77 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er den primære fordel ved vindføleren RSW sammenlignet med ældre modeller?

Den primære fordel ved RSW-sensoren er dens integrerede 3D-AHRS-bevægelsessensor. Denne teknologi kompenserer for mastens bevægelser (rull, stamp og drej) for at levere langt mere stabile og præcise sandvinddata, selv under urolige havforhold.

Er dette vindsensor trådbundet eller trådløst?

Raymarines RSW masttop-sensor (model E70670) er en ledningsbaseret model. Den forbindes til bådens netværk via et kabel, der løber ned langs masten.

Hvilke Raymarine multifunktionsskærme er denne sensor kompatibel med?

Vindføleren RSW er designet til at integrere perfekt med moderne navigationssystemer. Den er blandt andet kompatibel med:

Raymarine Axiom-, Axiom+, Axiom Pro- og Axiom XL-serien af multifunktionsskærme. Instrumentdisplay som Raymarine i70s.

Hvordan forsynes RSW-sensoren med strøm?

Sensoren forsynes direkte fra NMEA 2000 / SeaTalkng-netværket, som den er tilsluttet til. Den kræver ingen separat strømforsyning, hvilket forenkler installationen.

Hvor lang er kablet, der følger med sensoren?

Vindmåleren med kabel RSW leveres med en 30 meter lang mastkabel, hvilket er tilstrækkeligt for de fleste sejlbåde til tursejlads og kapsejlads.

Kan denne sensor tilsluttes et netværk fra en anden producent end Raymarine?

Ja. RSW-sensoren anvender standardprotokollen NMEA 2000. Den er derfor kompatibel med ethvert skærm eller instrument certificeret til NMEA 2000, der kan vise vinddata, uanset mærke.

Hvad tilfører den integrerede AHRS-teknologi konkret?

AHRS-teknologien (Attitude and Heading Reference System) er en bevægelsessensor, der måler bådens bevægelser i 3D. I RSW-sensoren anvendes den til at:

Korrigere vinddata i realtid ud fra mastens bevægelser. Give en beregning af sand vind (TWD/TWS) med absolut stabilitet, hvilket er afgørende for autopiloten og præstationsanalysen.

Har jeg brug for en konverteringsboks eller en pod til at forbinde denne sensor?

RSW-sensoren integrerer beregnings-elektronikken i mastetoppen og kræver ikke en stor processor som tidligere generationer. Den forbinder sig dog ikke direkte: den anvender en lille trådbundet gateway (Smart Wind wired gateway), der er inkluderet, til at forbinde til NMEA 2000-netværket (SeaTalkng).

Kan denne sensor erstatte en gammel analog vindsensor (Raymarine, type ST60)?

Ja, RSW er den teknologiske efterfølger til de analoge sensorer. Dog er udskiftningen ikke direkte. RSW kræver et NMEA 2000 / SeaTalkng-netværk for at fungere, hvorimod de gamle sensorer brugte en specifik analog kabelføring. Der kan være behov for en opgradering af jeres instrumentsystem.

Hvilke vinddata leverer RSW-sensoren?

RSW-sensoren måler og beregner følgende vinddata:

Fart og vinkel for tilsyneladende vind. Fart og vinkel for sand vind (TWS/TWD), beregnet med høj præcision takket være 3D-bevægelseskompensation.

Er RSW-sensoren optimeret til Raymarine Evolution-autopiloter?

Ja, absolut. Stabiliteten og præcisionen i de sande vinddata, som RSW-sensoren leverer, er ideelle til at udnytte fuldt ud sejlalgoritmerne i autopilotserien Evolution, hvilket forbedrer dens ydeevne og reaktivitet.

Hvad er dette sensors strømforbrug?

Vindføleren RSW har et lavt strømforbrug. Den bruger mindre end 100 mW, hvilket svarer til en belastningsækvivalensnummer (LEN) på 1 i et NMEA 2000-netværk.

Hvor skal sensoren monteres på sejlbåden?

For at opnå optimale målinger skal sensoren monteres i toppen af masten. Denne placering sikrer, at den udsættes for en uforstyrret luftstrøm uden påvirkning fra sejlene eller andre dele af riggen.

Hvor præcis er målingerne fra denne sensor?

Raymarine iTC-5 er en analog til SeaTalkng transducerkonverter. Præcisionen af hastigheds- og vindretningsmålinger afhænger af den tilsluttede vindtransducer.

Er sensoren følsom over for interferens fra andet elektronisk udstyr?

Sensoren anvender en digital NMEA 2000-forbindelse, som er langt mindre følsom over for elektromagnetiske forstyrrelser end de gamle analoge sensorsystemer. Dette sikrer en pålidelig og ren datatransmission til dine instrumenter.

Kan jeg bruge denne sensor uden multifunktionsskærm og kun med et instrumentdisplay?

Ja. Du kan tilslutte RSW-sensoren til et NMEA 2000-netværk og vise vinddata på en kompatibel display, f.eks. Raymarine i70s, uden at skulle bruge en multifunktionsskærm som Axiom.

Vægtangivelsen på 1,8 kg gælder den kun for masttoppen?

Nej, vægten på 1,8 kg angiver den samlede vægt af produktet som det sælges, hvilket inkluderer mastetop-sensoren, 30 meter kabel og øvrige monteringsdele. Enheden alene til mastetop vejer betydeligt mindre.

Skal sensoren kalibreres efter installationen?

Nej, RSW-sensoren integrerer Smart Wind-teknologien og er selvkalibrerende (Install & Go). I modsætning til traditionelle vindretningsmålere kræver den ikke kompleks kalibrering, men en simpel justering af justering (offset) kan anvendes, hvis nødvendigt. Disse indstillinger foretages via en multifunktionsskærm eller en Raymarine-instrumentdisplay tilsluttet netværket.

Beregner denne sensor selv den sande vind?

RSW-sensoren måler det tilsyneladende vind og mastens bevægelser. For at beregne den sande vind skal den modtage bådens fart og kursdata (SOG/COG eller overfladefart) fra en GPS eller et log-speedometer på det samme NMEA 2000-netværk.
