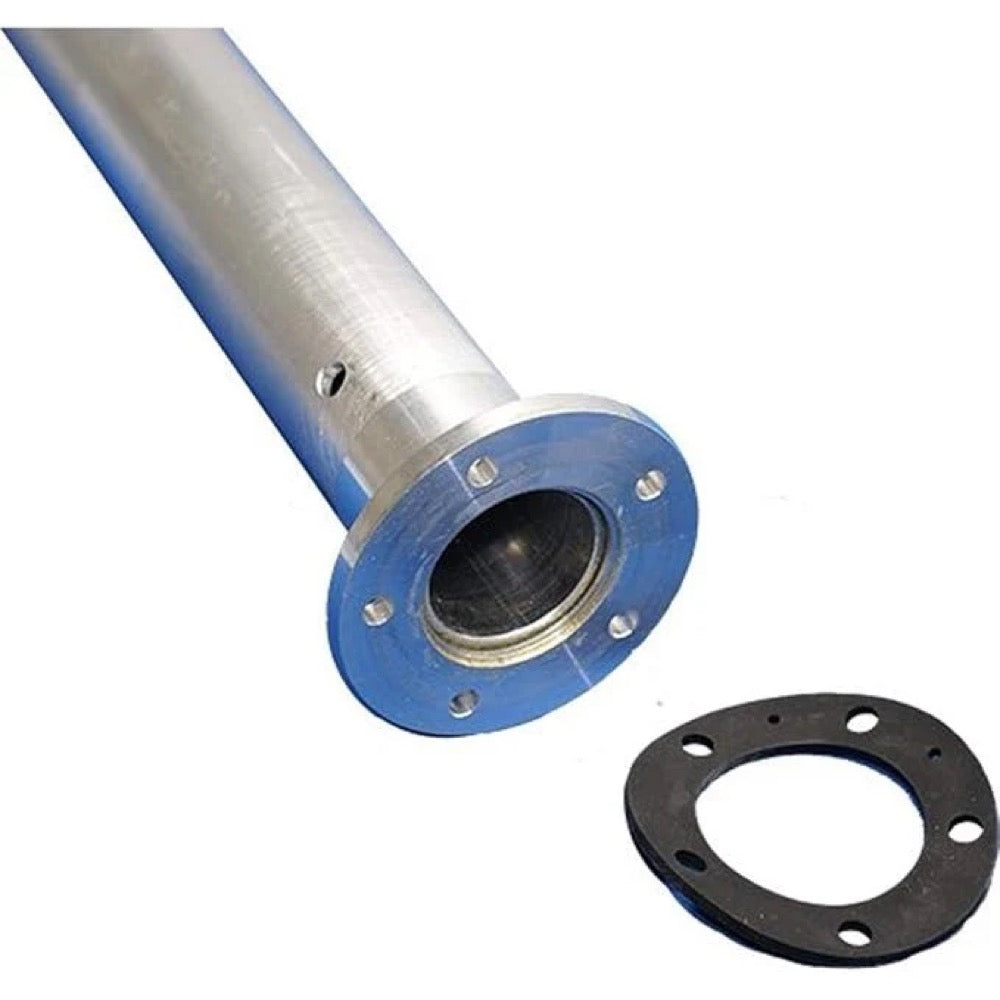

SAE-hus 5 huller, F/T-model uden forskydning

Da dette er en standard monteringshylster, afhænger dens tilpasningsevne til væsker primært af det niveau-sensor, der installeres i den. Hylstret er blot en holder og kommer ikke i direkte kontakt med væsken. Kompatible sensorer (ultralyd, tryk) kan anvendes til brændstof, ferskvand, spildevand eller olie, afhængigt af deres egne specifikationer.

SAE 5-huls standarden (Society of Automotive Engineers) er en almindelig monteringskonfiguration, der specificerer et mønster med fem bolt-huller omkring en central åbning. Denne standard sikrer kompatibilitet og udskiftelighed mellem forskellige sensorer og monteringsbeslag fra forskellige producenter, hvilket letter installation og udskiftning.

Sensor med bevægeligt element: Anvender typisk en flyder, der hæver og sænker sig med væskens niveau, og aktiverer en kontakt eller et potentiometer for at vise niveauet.Sensor uden bevægeligt element: Måler niveauet uden direkte fysisk kontakt med væsken eller uden bevægelige dele i væsken. Eksempler omfatter ultralydssensorer (der sender lydbølger), tryksensorer (der måler det hydrostatiske tryk) og kapacitive sensorer. Skroget TFT-5H er designet til disse typer.

Selvom de præcise dimensioner for Raymarine TFT-5H skrogets monteringsflange ikke er oplyst, følger standarden SAE 5 huller typisk en boltcirkeldiameter på ca. 2,125 tommer (ca. 54 mm) og en central åbning på ca. 1,5 tommer (ca. 38 mm) til sensorens gennemføring. Disse dimensioner kan variere en smule mellem producenter, men mønsteret med 5 huller er standardiseret.

Ja, når den er korrekt installeret med en passende tætningsring og en kompatibel sensor, er SAE 5-huls huset designet til at sikre en pålidelig tætning af tanken. Det er afgørende at anvende de anbefalede tætningsringe og tilspændingsmoment under installationen for at undgå lækager.

Skroget TFT-5H er kompatibelt med tankniveau-sensorer, der anvender SAE 5-huls standard montering og er af typen « uden fortrængning ». Dette omfatter typisk ultralyds-, tryk- eller kapacitive sensorer, der overholder denne monteringskonfiguration.

Ja, eftersom Raymarine TFT-5H-skroget anvender SAE 5-huls monteringsstandarden, kan det potentielt være kompatibelt med sensorer fra andre mærker, der ligeledes overholder denne standard. Det anbefales dog altid at kontrollere monteringsspecifikationerne for den tredjepartssensor for at sikre fuld kompatibilitet og tilstrækkelig tæthed.

Raymarine TFT-5H-skrogets selve hus er en mekanisk monteringskomponent og er ikke direkte et NMEA 2000-apparat. Dets kompatibilitet med NMEA 2000-systemer afhænger af det niveau-sensor, du vælger at installere inde i skroget. Hvis sensoren er NMEA 2000-certificeret, kan hele systemet integreres i et sådant netværk.

Raymarine TFT-5H-huset kan monteres på tanke fremstillet af almindeligt anvendte materialer inden for sejlads, såsom plast (polyethylen, polypropylen), aluminium, rustfrit stål eller glasfiber. Installation kræver, at tanken kan bores for at rumme SAE 5-hulsmønsteret, og at overfladen er tilstrækkeligt plan for at sikre god tæthed.

Skroget i sig selv stiller ingen direkte begrænsninger for sensorens dybde, da det blot er en overfladestruktur. Den niveau-sensor, du vælger, skal dog være specifikt dimensioneret til din tank’s dybde for at kunne måle væskeniveauet korrekt. Sørg for, at sensoren kan passere gennem skrogets centrale åbning og er tilpasset din tank’s højde.
