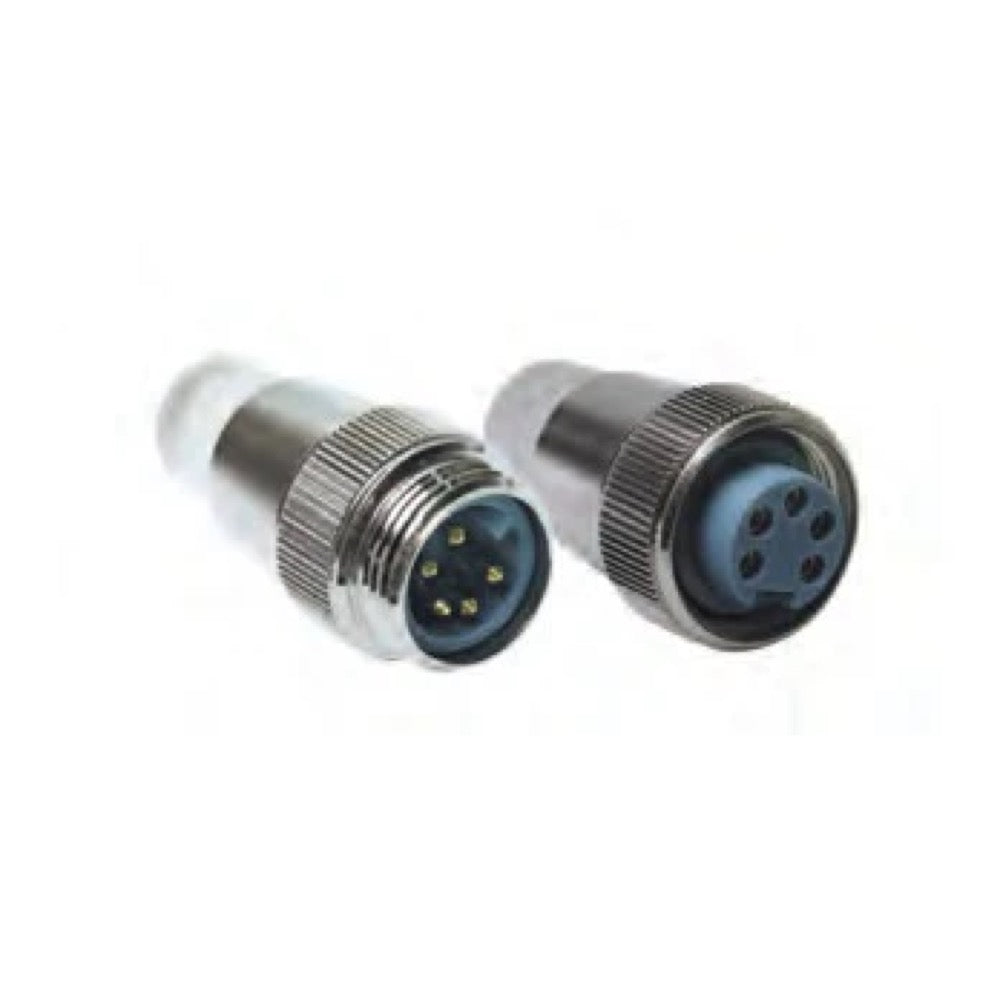

NMEA 2000-kabler og -stik – Mini terminationsmodstand (han)

En NMEA 2000-termineringsmodstand er en essentiel komponent for at sikre korrekt funktion af et NMEA 2000-netværk. Dens primære funktion er at forhindre signalrefleksioner ved busens ender (backbonet), som ellers ville kunne forstyrre kommunikationen mellem de tilsluttede enheder. Den sikrer en konsistent og interferensfri dataoverførsel.

Det er afgørende at anvende termineringsmodstande for at opretholde signalintegriteten på NMEA 2000-netværket. Uden dem vil de elektriske signaler, der når enden af kablet, blive reflekteret, hvilket skaber interferens og kommunikationsfejl. To modstande er nødvendige for at absorbere disse signaler og sikre stabil og pålidelig kommunikation mellem alle enheder.

Ja, denne Raymarine TR-NM termineringsmodstand er designet til at være fuldt kompatibel med al NMEA 2000-certificeret udstyr. NMEA 2000-certificeringen sikrer interoperabilitet mellem produkter fra forskellige mærker og garanterer, at de fungerer sammen problemfrit på det samme netværk.

Betegnelsen "Mini" refererer til størrelsen på stikket og kablet, der anvendes i NMEA 2000-serien af kabler og stik. Der findes forskellige størrelser (Micro, Mini, Standard) for at imødekomme forskellige installations- og effektbehov på netværket. Mini-formatet egner sig til de fleste NMEA 2000-backbone-installationer.

Et funktionelt NMEA 2000-netværk kræver præcis to termineringsmodstande. De skal installeres i hver ende af det fysiske hovedkabel i netværket, kaldet "backbonen". En modstand er typisk han- og den anden hun-formet for at passe til de ledige stik i enderne.

Denne hanstermineringsmodstand skal installeres i én af de to fysiske ender af backbone (hovedkablet) i dit NMEA 2000-netværk. Den tilsluttes den ledige hunstik i én af backbone-enderne, mens en huntermineringsmodstand ville blive tilsluttet den anden hanstik på backbone.

Ja, absolut. Et af de grundlæggende principper i NMEA 2000-certificeringen er at sikre interoperabilitet. Derfor kan denne Raymarine termineringsmodstand anvendes uden problemer med NMEA 2000-udstyr og -kabler fra enhver anden certificeret producent.

Forskellen ligger i typen af stik. En han-termineringsmodstand, som TR-NM-modellen, har et stik med ben, der passer ind i et hun-stik (med huller). Omvendt har en hun-termineringsmodstand et stik med huller, der forbindes til et han-stik. Begge typer er nødvendige for at afslutte NMEA 2000-bagbones korrekt, hver ved hver sin ende.

Nej, denne termineringsmodstand er en passiv komponent. Den kræver ingen ekstern strømforsyning for at fungere. Dens rolle er udelukkende elektrisk og består i at absorbere signalerne i enden af netværket.

Ja, Raymarines mini termineringsmodstand TR-NM er en del af den NMEA 2000®-certificerede produktlinje. Denne certificering sikrer, at produktet er blevet testet og verificeret til at opfylde de strenge krav til sikkerhed, netværksstyring og meddelelser, der er defineret i NMEA 2000-specifikationen.

Brugen af NMEA 2000-certificerede produkter giver flere centrale fordele:

Pålidelighed: De er testet for optimal ydeevne. Sammenkobling: De sikrer kompatibilitet og problemfri kommunikation med andre certificerede enheder. Sikkerhed: De overholder strenge sikkerhedskrav, herunder immunitet over for elektromagnetiske forstyrrelser og elektrisk isolation. Fremtidssikring: De er designet til at fungere med udviklingen af NMEA 2000-standarden.

Denne modstand bidrager til pålideligheden ved at eliminere signalrefleksioner, som ellers kunne forringe datakvaliteten. Ved at absorbere signalenergien i enden af backboneet sikrer den, at navigations- og bådkontroldata transmitteres præcist uden forstyrrelser eller tab af information.

Denne termineringsmodstand anvender en NMEA 2000 Mini-stiktype i hanformat. Denne stiktype er standard for Mini-serien af NMEA 2000-kabler og -stik, hvilket sikrer en sikker og netværksmæssigt korrekt forbindelse.

Ja, absolut. Raymarine TR-NM er specifikt designet til marine applikationer. Det er fremstillet til at modstå de krævende forhold i et nautisk miljø, hvilket sikrer holdbarhed og pålidelig ydeevne ombord.

Nej, denne termineringsmodstand er udelukkende designet til NMEA 2000-netværk. NMEA 0183 er en anden kommunikationsstandard, der anvender forskellige protokoller og typer af stik. Denne modstand er ikke kompatibel med et NMEA 0183-netværk.

Den standard- og påkrævede modstandsværdi for en NMEA 2000 termineringsmodstand er 120 ohm. Denne værdi er specificeret i NMEA 2000-standarden for at sikre korrekt linjeimpedans og forhindre signalrefleksioner i netværket.

Nej, installationen af denne termineringsmodstand er meget enkel. Det drejer sig blot om en "plug-and-play"-forbindelse til det ledige stik i den ene ende af din NMEA 2000-backbone. Ingen særlig konfiguration eller værktøj er typisk nødvendig.

Ja, hvis de periodiske kommunikationsproblemer skyldes manglende eller defekte termineringsmodstande. Et dårligt termineret NMEA 2000-netværk kan opleve signalrefleksioner, der medfører fejl eller datatab. Korrekt installation af de to termineringsmodstande er afgørende for et stabilt netværk.

Du skal identificere typen af det ledige stik i hver ende af din NMEA 2000 backbone. Hvis enden af backbone'en har et hunstik (med huller), skal du bruge en han-termineringsmodstand. Hvis enden har et hanstik (med ben), skal du bruge en hun-termineringsmodstand.

Selvom de præcise dimensioner ikke er angivet i detaljer, antyder betegnelsen "Mini", at dette er en kompakt komponent, designet til diskret integration i NMEA 2000-netværksinstallationer ombord. Den er lille i størrelse for at lette montering i trange rum.
