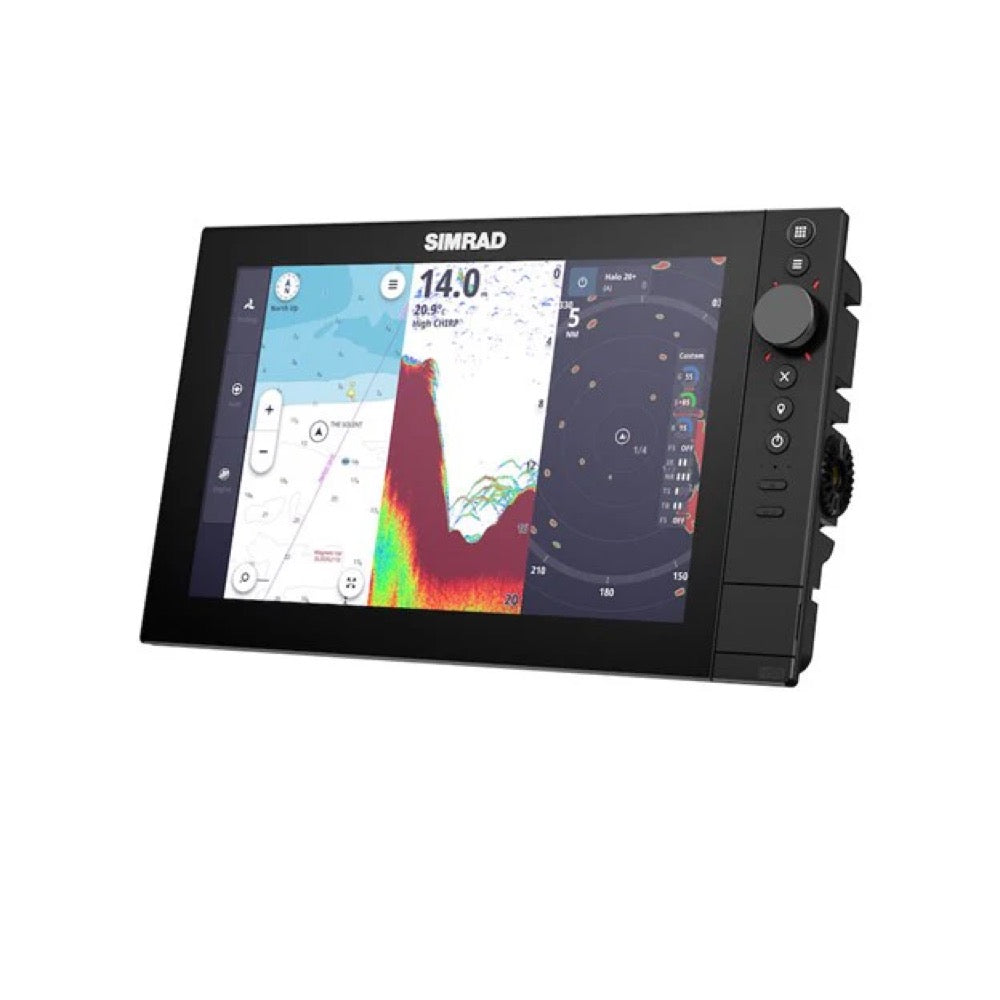

Simrad NSS 4-12 multifunktionsskærm med grundlæggende verdensomspændende kortlægning

Name: Simrad NSS 4-12 multifunktionsskærm med grundlæggende verdensomspændende kortlægning
Brand: Simrad
SKU: 000-16016-001
Price: 38112.57 DKK
Availability: InStock

Simrad NSS 4-12 MFD er en 12-tommers multifunktionsskærm med SolarMAX IPS touchskærm og en 8-kerne Qualcomm-processor. Den integrerer et CHIRP-ekkolod på 1 kW med dobbelt kanal og et GPS-system på 10 Hz, hvilket giver avanceret navigation og fiskeopsporing. Den udvidede tilslutning (NMEA 2000, Ethernet, Wi-Fi 5) sikrer en komplet systemintegration.

PrisFå pro-pris

38.112,57 DKK

inkl. moms Fragt beregnes ved betaling.

Under genbestilling

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Trådløs forbindelse	Wi-Fi 5 (IEEE 802.11ax)
IP-klassificering	IPX6 og IPX7
Monteringstype	Støtte til beslag, bagmontering
Anbefalet sikringsstørrelse	5
Type af ekstern lagring	MicroSD (2x slots), SDHC
Driftstemperatur	-15 til 55
Maksimalt strømforbrug	40
Driftsspænding	12/24
Bus-kompatibilitet	NMEA 2000, NMEA 0183, Ethernet, Wi-Fi
Trådbundet netværk	Ethernet (Gigabit M12 X-kodet),Ethernet (10/100 M5 5-ben),NMEA 2000 (Micro-C)
Skærmopløsning	1280 x 800
Skærmtype	Touchskærm SolarMax IPS
Skærmlysstyrke	Over 1200
Skærmstørrelse	12
Touchskærm	Ja
Betragtningsvinkel	80
Trådfast indgang	NMEA 2000 (Micro-C),NMEA 0183,Ethernet (M12 X-Coded),Ethernet (M5 5-pin),USB,Video,ekkolod (transducer),DC-spænding
Radar-kompatibilitet	Kompatibel med Simrad-radarer (f.eks. Halo)
Kompatibel kartografi	C-MAP Discover X, C-MAP Reveal X, CMOR, StikeLines, Verdenskortgrund
Pakkens indhold	Multifunktionsskærm NSS 4-12, Strømkabel, Beslag til montering på holder, Beslag til bagmontering, Dokumentation, Globalt kortgrundlag forudinstalleret
Tilgængelige alarmer	Eksterne alarmer (via blå ledning), Mand over bord (MOB)
Component Type	Hoved/enhed
Gnss Frequency	10
Item Type	Hovedprodukt
Processor Cores	8
Processor Type	Qualcomm
Product Class Type	MFD
Vægt	2,8

Detaljeret beskrivelse

Designet til fritidssejlads og sportsfiskeri integrerer multifunktionsskærmen (MFD) Simrad NSS 4-12 kortplotter- og ekkolodsfunktioner. Den er udstyret med en 12 tommer SolarMAX IPS touchskærm med en opløsning på 1280 x 800 pixels, en lysstyrke på over 1200 nits og betragtningsvinkler på 80° i alle retninger, hvilket sikrer læsbarhed også med polariserede briller. Dens "glass-to-edge"-design bidrager til en integreret installation. Enheden er i overensstemmelse med tæthedsstandarderne IPX6 og IPX7.

Ydeevne og databehandling

I hjertet af Simrad NSS 4-12 findes en Qualcomm 8-kerne processor, der sikrer glatte sideskift, hurtig ruteberegning og generel systemresponsivitet. Til lokalisering integrerer den en 10 Hz GNSS-modtager kompatibel med GPS og GLONASS, med understøttelse af Galileo, Beidou og QZSS SBAS (WAAS), hvilket giver en horisontal præcision på 3 meter. Operativsystemet er blevet redesignet for et forenklet interface og tilpasselige applikationsgenveje.

Avanceret ekkolod og kortlægning

Simrad NSS 4-12 har et integreret dobbeltkanals CHIRP-ekkolod på 1 kW og understøtter Active Imaging™ og Active Imaging™ HD-teknologier, herunder SideScan til detaljerede visninger af undervandsstrukturer og fisk. Det muliggør deling af sonardata mellem netværkede enheder og visning på delt skærm. Medleveres med en verdensomspændende grundkort, er enheden kompatibel med detaljerede kort som C-MAP Discover™ X, C-MAP Reveal™ X samt tredjepartskort som CMOR og StikeLines, hvilket muliggør hurtig kortrendering og optimeret ruteplanlægning. Den har to microSD®/SDHC®-kortpladser til ekstern lagring.

Tilslutning og systemintegration

Denne MFD tilbyder omfattende tilslutning med to Ethernet-porte (én X-Coded M12 GbE og én 5-benet), en NMEA 2000 Micro-C-port og Wi-Fi 5 (IEEE 802.11ax). Den understøtter HDMI-videoindgang og er kompatibel med ONVIF IP-kameraer. Integration omfatter autopiloterne NAC-1, NAC-2, NAC3, NAC-D, Simrad HALO®-radarer, Simrad RECON™, Rhodan® og Motorguide®-fiskemotorer samt Czone / DDS digitale skifte-systemer. Den understøtter også motordataintegration for Mercury-, Honda- og Suzuki-hjælpemotorer, herunder hastighedsregulering, aktiv trim, brændstofstyring og diagnostik. Den understøtter desuden maritim lyd og SiriusXM (via WM4-modul, kun i USA).

Simrad NSS 4-12 tilbyder hybride betjeningsmuligheder, der kombinerer en responsiv touchskærm, et roterende drejeknap og et tastatur med one-touch-funktioner. Tilpasselige taster giver øjeblikkelig adgang til favoritfunktioner. Enheden fungerer ved 12/24 V DC (10 til 31,2 V DC) med en maksimal strømforbrug på 40 W og vejer 2,8 kg. Driftstemperaturområdet er -15°C til 55°C, og opbevaringstemperaturområdet er -20°C til 60°C. Den anbefalede sikring er på 5 A.

Dokumentation

Type	Nom
	Installation Manual - NSS 4-12 MFD, WORLD BASEMAP
	Hurtig startvejledning - NSS 4-12 MFD, WORLD BASEMAP

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Simrad NSS 4-12 multifunktionsskærm med grundlæggende verdensomspændende kortlægning

38.112,57 DKK

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er skærmstørrelsen, opløsningen og lysstyrken på Simrad NSS 4-12 MFD?

Simrad NSS 4-12 MFD er udstyret med en 12 tommer SolarMAX IPS berøringsfølsom skærm. Den leverer en opløsning på 1280 x 800 pixels og en lysstyrke på over 1200 nits, hvilket sikrer synsvinkler på 80° i alle retninger, også med polariserede solbriller.

Er Simrad NSS 4-12 vandtæt?

Ja, Simrad NSS 4-12 er konstrueret til maritimt miljø og opfylder tæthedsnormerne IPX6 og IPX7.

Hvilken type processor er monteret i Simrad NSS 4-12?

Simrad NSS 4-12 er udstyret med en Qualcomm 8-kerne processor, hvilket sikrer glidende sideskift, hurtig ruteplanlægning og generel systemresponsivitet.

Hvad er NSS 4-12’s positionerings- og navigationskapaciteter?

Enheden er udstyret med en GNSS-modtager på 10 Hz, der er kompatibel med GPS- og GLONASS-systemerne, og som understøtter Galileo, BeiDou og QZSS SBAS (WAAS). Den leverer en horisontal præcision på 3 meter.

Inkluderer Simrad NSS 4-12 et integreret ekkolod?

Ja, Simrad NSS 4-12 har et integreret 1 kW tokreds ekkolod. Det understøtter Sonar- og CHIRP Sonar-teknologier.

Hvilke netværksforbindelsesmuligheder findes der på Simrad NSS 4-12?

Simrad NSS 4-12 tilbyder flere netværksforbindelsesmuligheder, herunder Gigabit Ethernet, 10/100 Ethernet og WiFi.

Hvilke søkort leveres med Simrad NSS 4-12, og hvilke er påkrævet?

Simrad NSS 4-12 leveres med et globalt grundkort (World Basemap). For mere detaljerede kortoplysninger kræves et maritimt C-MAP DISCOVER X- eller REVEAL X-kort.

Hvad er det operative temperaturområde for Simrad NSS 4-12?

Simrad NSS 4-12 kan fungere i et temperaturområde fra -15°C til 55°C (5°F til 131°F).

Hvad er det maksimale strømforbrug på Simrad NSS 4-12?

Det maksimale strømforbrug for Simrad NSS 4-12 (12 tommer model) er 40 W.

Har Simrad NSS 4-12 videofunktioner?

Ja, Simrad NSS 4-12 understøtter Video Out-/Video In-funktionerne. USB-porten kan også anvendes til videooutput.

Hvilken forsyningsspænding kræver Simrad NSS 4-12?

Simrad NSS 4-12 kræver en forsyningsspænding på 12/24 V DC med et minimums- og maksimumsspændingsområde på 10 V DC til 31,2 V DC.

Hvilke anbefalinger gælder for den fysiske installation af enheden?

Ved installationen er det vigtigt at tage følgende punkter i betragtning:

Sørg for tilstrækkelig plads til kabelføring og kabelfastgørelse.Planlæg fri plads omkring enheden for at undgå overophedning.Kontrollér struktur og bæreevne af monteringsfladen i forhold til udstyrets vægt.Undgå vibrationer i monteringsfladen, som kan beskadige udstyret.

Hvordan håndteres kabling ved installation af Simrad NSS 4-12?

Ved kabelføring anbefales det at:

Undgå skarpe bøjninger i kablerne. Lav dryp- og servicebøjninger for at beskytte forbindelserne.

Hvilken sikkerhedsafstand skal overholdes mellem NSS 4-12 og anden udstyr med transmitterende funktioner?

Det anbefales at holde en minimumsafstand på:

1 meter mellem apparatet, dets kabler og al udstyr eller kabler, der sender radiofrekvenssignaler. 2 meter mellem apparatet, dets kabler og SSB-radioen.

Hvad bruges den gule ledning i strømkablet til NSS 4-12 til?

Den gule ledning i strømstyringskablet kan konfigureres enten som en indgang, der tænder enheden, når strømmen tilsluttes, eller som en udgang, der tænder andre apparater, når enheden er i drift. Denne konfiguration findes under bådens netværksindstillinger under « Indstillinger > Bådnetsværk > Enheder > Denne enhed > MFD > Vis detaljer > Strømstyring ».

Hvordan konfigureres synkronisering af ekkolodets ping eller ekstern alarm med den blå ledning?

Den blå ledning i strømkablet kan anvendes til synkronisering af ekkolodets ping med kompatible enheder for at reducere interferens, eller som udgang for ekstern alarm til at aktivere en summer eller sirene. For at bruge den som ekstern alarm skal funktionen for synkronisering af ekkolodets ping deaktiveres i enhedens indstillinger (« Settings > Boat network > Devices > This Device > MFD > Show Details > Sonar ping sync »).

Hvilke monteringsudstyr er tilgængelige til Simrad NSS 4-12?

Til Simrad NSS 4-12 (12-tommers enhed) er der et monteringskit til gimbalsystem (Gimbal Mount Kit) tilgængeligt. Et bagmonteringskit (Rear Mount Kit) med to metalbeslag tilbydes også.

Understøtter Simrad NSS 4-12 MicroSD-kort?

Ja, et MicroSD®-kort kan anvendes til at levere detaljerede kort eller som lagringsenhed til andre data.

Hvilke typer NMEA 2000®-data kan Simrad NSS 4-12 modtage og sende?

Simrad NSS 4-12 er kompatibel med NMEA 2000® og kan modtage og sende en bred vifte af data, herunder:

Systeminformationer (tid, produkt, konfiguration)Navigationsdata (position, COG & SOG, vanddybde, hastighed)Motor- og transmissiondataMiljødata (vind, temperatur)AIS- og DSC-informationerStatus for væsker og batterierM.m. PGN'er (Parameter Group Numbers) til fuld integration af bordets netværk.
