Simrad Pro

22506950

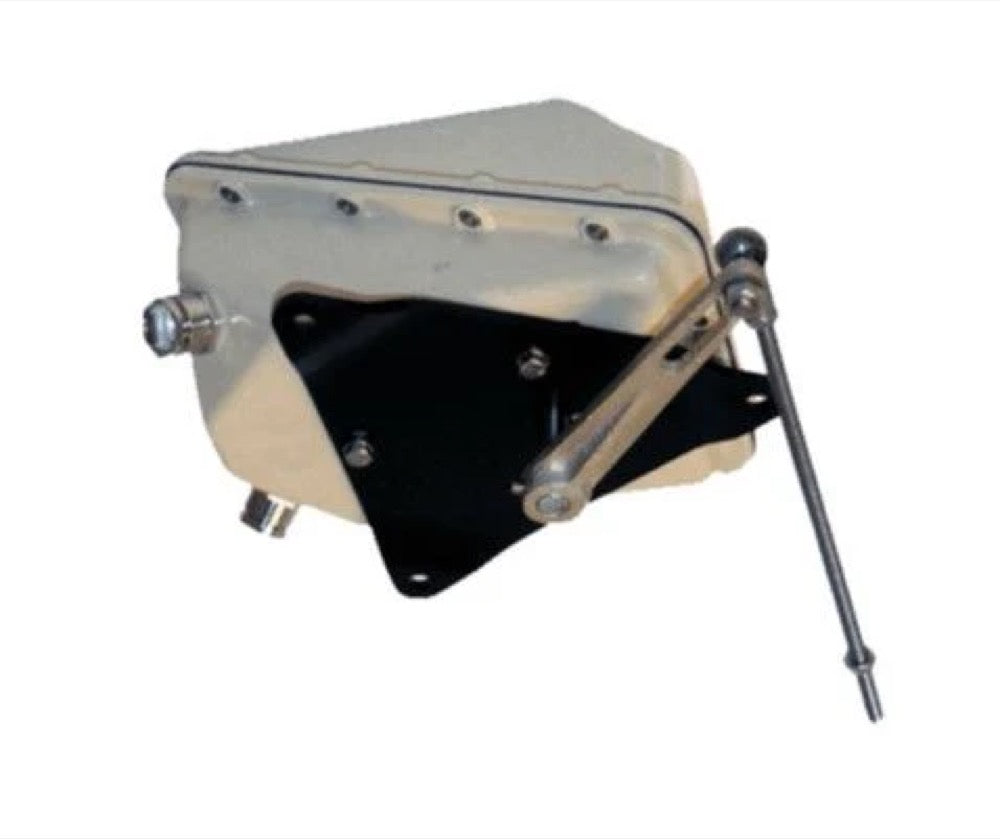

Simrad PRO RF14XU - vinkel- og spændingssensor til ror

Simrad Pro RF14XU er en robust styrehjulsføler designet til autopiloter og marin rorvinkelmålere. Den leverer dobbelt udgang (frekvens og spænding) og integrerer endeafbrydere. Med en holdbar IP56-konstruktion og 15 m kabel sikrer den pålidelig integration.

Leveres som enkeltstående enhed, uden tilbehør.

PrisFå pro-pris

18.717,95 DKK

inkl. moms Fragt beregnes ved betaling.

På lager

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Driftsspænding	24 V DC
Driftstemperatur	-25 til +55
Maksimalt strømforbrug	0.0025
Typisk elektrisk forbrug	0.0025
IP-klassificering	IP56
Bus-kompatibilitet	Ejer Simrad (frekvens), Analog (spænding)
Trådbundet netværk	Egenfrekvenssignal,Analog spændingssignal
Monteringstype	Overflade (vandret, lodret eller inverteret)
Sensortype	Styringsvinkel-sensor
Sensorforenelighed	Autopiloter Simrad, rorindikatorer
Vinkelpræcision	±0,25° (inden for ±5°), ±0,5° (uden for dette interval)
Kabellængde	15.0
Sensorudgangstype	Variabel frekvens, analog spænding (±9V omkring halvdelen af forsyningsspændingen)
Måleområde	-120° til +120°
Vinkelopløsning	±0,1° (gentagelighed)
Stiktype	Marin flerpolet stik
Kompassikkerhedsafstand	1.0
Frequency Output Reference	3400
Frequency Output Variation	20
Materiale i hus	Ildfast polyester forstærket med glasfiber
Materiale	Arnite T06 200 PBT
Mounting Plate Material	Aluminium modstandsdygtigt over for havvand
Transmitter Link Material	Rustfrit stål
Vægt	3.447

Detaljeret beskrivelse

Vinkel- og spændingssensoren Simrad Pro RF14XU er en robust og holdbar feedback-enhed, designet til autopilotsystemer og marine rorvinkelmålere. Enheden er indkapslet i et brandsikkert polyesterhus forstærket med glasfiber og monteret på en vandtæt aluminiumsplade, hvilket sikrer holdbarhed i marine miljøer. Materialet i enheden er Arnite T06 200 PBT.

Funktioner og ydeevne

RF14XU leverer en dobbelt udgang for alsidig integration. Den genererer et frekvensvariabelt signal, primært beregnet til Simrad-autopiloter, med en referencefrekvens på 3400 Hz i neutral position. Frekvensen varierer med 20 Hz pr. grad rorbevægelse, stigende mod bagbord og faldende mod styrbord. Samtidig leverer den en spændingsudgang proportional med rorvinklen til dedikerede indikatorer, med en variation på ±9 volt omkring halvdelen af forsyningsspændingen.

Tekniske specifikationer

Enheden kræver en forsyningsspænding på 24 V DC (med en tolerance på -10% til +30%), selvom tidligere versioner havde en kompatibilitet med 12/24V DC +/-20%. Strømforbruget er på 100 mA. Sensoren er designet til at fungere i et temperaturområde fra -25 °C til +55 °C og kan opbevares fra -30 °C til +70 °C. Den er IP56-tæt. Produktets vægt er 2,8 kg. Det medfølgende kabel er 15 meter langt og udstyret med en stikforbindelse. Overførselsleddet er i rustfrit stål med en længde på 345 mm og to kugleled, hvilket sikrer et transmissionsforhold på 1:1. Sensoren er udstyret med et dobbelt sæt mikrokontakter, der kan fungere som elektriske endeafbrydere for styresystemet. Det anvendelige rorvinkelområde for signalstyring er ±90 grader, selvom akslen kan dreje 360 grader. Nøjagtigheden er ±0,25° inden for ±5°, og ±0,5° uden for dette område, med en gentagelsesnøjagtighed på ±0,1°. Sikkerhedsafstanden til kompasset er 1,0 m. Monteringen er fleksibel og tillader installation i vandret, lodret eller inverteret position.

Dokumentation

Type	Nom
	Guide installation - RF14XU Rudder Feedback - Frequency & Voltage

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Simrad Pro RF14XU: Præcision og robusthed til rorstyring »

Simrad Pro RF14XU positionerer sig som en nøglerkomponent til krævende autopilotsystemer og installationer, der kræver en pålidelig og præcis rorvinkelmåling. Den "heavy-duty"-konstruktion med korrosionsbestandige materialer og en IP56-tæthed er beregnet til barske marine miljøer, hvor holdbarhed er afgørende. Integration af denne sensor lettes af dens dobbelte udgang: en frekvensudgang optimeret til Simrad-autopiloter og en spændingsudgang kompatibel med en bredere vifte af rorvinkelmålingsindikatorer. Denne alsidighed sikrer udvidet kompatibilitet og fleksibilitet til integration i komplekse elektroniske arkitekturer, hvad enten det drejer sig om nye installationer eller udskiftninger.

Tilstedeværelsen af et dobbelt sæt endeafbrydere er en betydelig fordel for sikkerheden og kontrollen af styresystemet, hvilket muliggør robuste elektriske beskyttelser. 15-meter kablet med stik og transmissionsforbindelsen i rustfrit stål forenkler den mekaniske installation, selvom en præcis justering altid er nødvendig for at sikre signalets nøjagtighed. Denne type sensor er særligt velegnet til mellemstore til store fartøjer, hvor præcision i kurshold er kritisk, og hvor de mekaniske belastninger på styresystemet er betydelige. Den tilbyder en pålidelig løsning til at sikre en konstant og præcis informationsaflevering til bordets elektronik.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Simrad PRO RF14XU - vinkel- og spændingssensor til ror

18.717,95 DKK

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er Simrad Pro RF14XU-styringsvinkelsensoren?

Simrad Pro RF14XU er en robust og holdbar rorvinkelfeedback-enhed, designet til at levere præcise oplysninger om rorpositionen til autopilot-systemer og marine rorvinkelsindikatorer. Enheden er konstrueret med et hus i brandsikkert polyester forstærket med glasfiber og en monteringsplade i korrosionsbestandigt aluminium, hvilket sikrer høj holdbarhed i marine miljøer.

Hvilket materiale er RF14XU's hus fremstillet af?

RF14XU's kabinet er fremstillet i brandsikkert polyester forstærket med glasfiber. Det specifikke materiale i enheden er Arnite T06 200 PBT, og monteringspladen er i korrosionsbestandigt aluminium.

Hvad er driftstemperaturområdet for RF14XU?

RF14XU er designet til at fungere i et temperaturområde fra -25 °C til +55 °C (-13 °F til +130 °F).

Hvad er beskyttelsesgraden mod vand (vandtæthed) for RF14XU?

RF14XU-roretvinkelsensoren har en IP56-beskyttelsesgrad, hvilket betyder, at den er beskyttet mod skadelig støvaflejring og mod kraftige vandstråler fra alle retninger.

Hvad er repeterbarheden for målingen af rorstangs-vinklen på RF14XU?

Gentagelsesnøjagtigheden for måling af rorstangs vinkel med RF14XU er +/- 0,1°.

Hvad vejer RF14XU-sensoren?

Vægten af drejerorvinkelsensoren RF14XU er 0,5 kg (1,1 lbs).

Er RF14XU udstyret med endeafbrydere?

Ja, RF14XU er udstyret med et dobbelt sæt endestop.

Hvor lang er transmissionsstangen til RF14XU?

RF14XU's transmissionsstang er i rustfrit stål og måler 345 mm (13,6 tommer) i længden, med to kugleled.

Hvordan monteres RF14XU?

RF14XU giver monteringsfleksibilitet og kan installeres vandret, lodret eller endda på hovedet, alt efter installationens behov.

Hvor lang er kablet, der følger med RF14XU?

RF14XU leveres med et 15 meter (49 fod) kabel udstyret med en stikprop.

Hvad er sikkerhedsafstanden til en magnetisk kompas for RF14XU?

Den sikkerhedsafstand, der skal overholdes i forhold til et kompas med magnetisk kompasnål for RF14XU, er 1,0 meter.

Er RF14XU kompatibel med Simrad autopiloter?

Ja, RF14XU er designet til at være kompatibel med Simrad-autopiloter, blandt andet takket være dens udgangssignal med variabel frekvens, som er tilpasset disse systemer.
