Victron Energy

BPR000100400

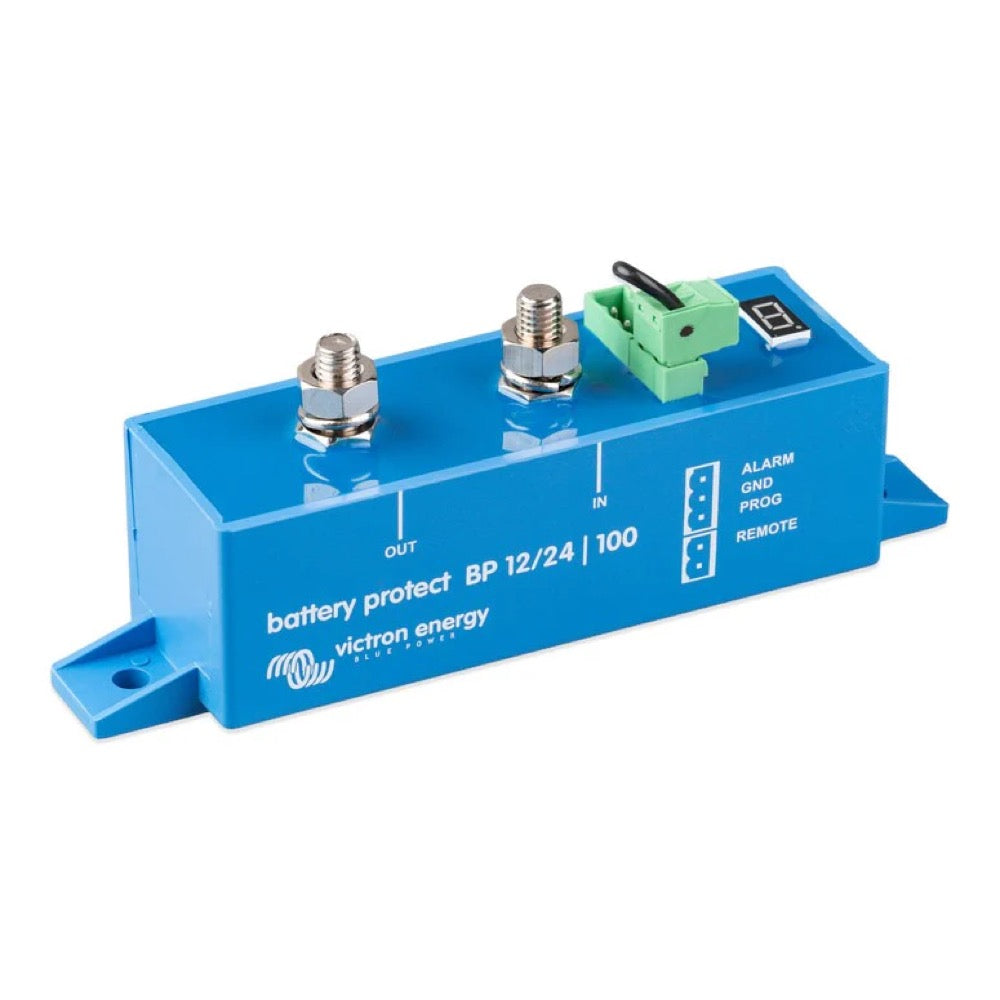

Battery Protect 12/24V 100A

Designet til 12V- og 24V-systemer beskytter Victron Energy Battery Protect 12/24V 100A (BPR000100400) effektivt batterier mod dyb afladning og overspænding med en kapacitet på 100A. Den registrerer automatisk spændingen og tilbyder nem programmering, herunder en specifik tilstand til Li-ion-batterier. Denne model udgør en pålidelig og økonomisk løsning til mellemstore installationer og leveres med en færdigmonteret DC-jordforbindelsesstik og -kabel.

PrisFå pro-pris

458,93 DKK

458,93 DKK ~~543,35 DKK~~

inkl. moms Fragt beregnes ved betaling.

Kan bestilles

Fragtfrit leveringspunkt fra 150 € i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produktanvendelse	Batteribeskyttelse mod dyb udladning og overspænding, ladningsafbryder
Kontakttype	MOSFET
Lige strøm (A)	100A
Intermitterende strøm (A)	600A (30 sekunder)
Startstrøm (A)	600A (30 sekunder)
Maksimal DC-spænding	35V
Antal poler	Monopol
Positioner	Automatisk TIL/FRA
Terminaltype	Bolt
Terminalstørrelse	M8
Kabelføringstilslutningstype	Bolt M8
Styretype	7-segment LED-display, PROG-stik, fjernbetjening
Monteringstype	Overflademontering
IP-klassificering	IP67 (elektronik), IP00 (forbindelser)
Driftsspændingsområde	6-35V
Drifttemperaturområde	-40°C til +40°C (fuld belastning)
Materiale i hus	Plast
Vægt	0,535 kg
Dimensioner (B x H x D)	42 x 59 x 115 mm
Maks. strøm for alarmudgang	50
Automatic System Voltage Detection	Ja
Integreret batteriovervågning	Oui
Batteriteknologi	Bly-syre, Lithium-ion
Bms Compatibility	VE.Bus BMS, Lynx Smart BMS
Current Consumption Off Mode Ma	0,6
Current Consumption On Mode Ma	1,5
Current Flow Direction	Enkeltrettet (IN → OUT)
Default Engage Voltage 12v	12
Default Engage Voltage 24v	24
Skærmtype	7-segment LED
Sikring påkrævet	Ja
Tændingsbeskyttet	Ja
Installation Location General	Velventileret område, nær batteriet (maks. 50 cm)
Low Voltage Alarm Delay Seconds	12
Maksimal ladestrøm (A)	100.0
Maksimal afladningsstrøm (A)	100.0
Monteringsorientering	Bøjelig
Mounting Torque Nm	9
Odoo-kategori	Vare / GENHY / 38
Topudladningsstrøm	600.0
Produktets SKU	BPR000100400
Produkttype	Battery Protect
Anbefalet kontinuerlig afladningsstrøm	100.0
Fjern TÆND/SLUK-støtte	Ja
Kortslutningsbeskyttelse	Ja
Opbevaringstemperaturområde	-40°C til +40°C
Trådbundet netværk	Ingen

Detaljeret beskrivelse

Designet til beskyttelse af batterier er Victron Energy Battery Protect 12/24V 100A en nødvendig afbryder for opladningskredsløb i indlejrede systemer. Denne Battery Protect afbryder automatisk ikke-væsentlige belastninger, før batteriet er fuldstændigt afladet, hvilket forhindrer irreversibel skade, eller når batteriet ikke længere har tilstrækkelig strøm til at starte motoren. Den kan også fungere som en opladningsafbryder for at beskytte følsomt udstyr mod overspænding, idet den afbryder belastningen, hvis DC-spændingen overstiger 16V eller 32V.

Tekniske funktioner og ydeevne

Battery Protect 12/24V 100A registrerer automatisk systemspændingen (12V eller 24V) og tilbyder enkel programmering via en 7-segment LED-display, der angiver den valgte indstilling. Strømforbruget er ekstremt lavt med blot 1,5 mA under drift og 0,6 mA i standby eller ved lavspændingsafbrydelse, hvilket er særligt relevant for Li-ion-batterier. Enheden er udstyret med brandhæmmende beskyttelse via MOSFET-kontakter, hvilket eliminerer enhver risiko for gnister. Der er en speciel indstilling til Li-ion-batterier, der muliggør direkte styring via en ekstern BMS som VE.Bus BMS, og den kan også anvendes som en opladningsafbryder mellem en batterilader og et Li-ion-batteri.

Alarmer og afbrydelser

Denne enhed fra Victron Energy har en tidsbegrænset alarmudgang, der aktiveres, hvis batterispændingen falder under den forudindstillede afbrydelsestærskel i mere end 12 sekunder, hvilket forhindrer falske alarmer forårsaget af motorstart. Afbrydelsen af belastningen er også tidsbegrænset til 90 sekunder efter aktivering af alarmen (umiddelbar, hvis udløst af VE.Bus BMS), mens genforbindelsen sker 30 sekunder efter, at batterispændingen er vendt tilbage til genforbindelsestærsklen. Standardværdierne er 10,5V eller 21V for afbrydelse og 12V eller 24V for genforbindelse. Elektronikken er klassificeret som IP67 (indstøbt i harpiks) for øget beskyttelse, og enheden kan fungere ved fuld belastning mellem -40°C og +40°C.

Placering i Victron Energy-serien

Battery Protect BP-100 (100A) positionerer sig som en mellemstor løsning i BatteryProtect-serien fra Victron Energy, med en højere kontinuerlig strømkapacitet end BP-65 (65A) og egnet til et bredt udvalg af applikationer, uden at nå op på kapaciteten i BP-220 (220A). I modsætning til Smart BatteryProtect, der tilbyder Bluetooth-tilslutning, benytter denne model sig af programmering via metoden "PROG-pin til GND-pin", hvilket giver et pålideligt alternativ til installationer, hvor enkel konfiguration og robusthed prioriteres højere end avancerede kommunikationsfunktioner. Det er vigtigt at bemærke, at Battery Protect er en enhed, der kun håndterer strøm fra indgangsterminalen (batteri) til udgangsterminalen (belastning), og den er ikke egnet til inverterende strømme fra direkte opladningskilder. Til invertere eller opladere/invertere skal den anvendes til at styre deres fjernbetjeningsport og ikke direkte i DC-kredsløbet.

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Analyse technique : Victron Battery Protect 100A, un gardien de batterie essentiel »

Le Victron Energy Battery Protect 12/24V 100A est un composant essentiel pour la gestion énergétique embarquée, particulièrement sur les voiliers et bateaux à moteur équipés de systèmes auxiliaires. Son rôle principal est de préserver la longévité des batteries en évitant les décharges profondes dommageables, tout en assurant une réserve de puissance suffisante pour le démarrage du moteur ou d'autres fonctions critiques. Il est particulièrement pertinent pour les installations où des charges secondaires (réfrigérateur, éclairage, électronique de navigation non essentielle) peuvent vider accidentellement la batterie de service.

L'installation est linéaire : le Battery Protect se place entre la batterie et les charges à protéger. Il est crucial de respecter son caractère unidirectionnel (IN vers OUT) ; toute tentative de l'utiliser pour gérer des flux bidirectionnels, comme avec certains chargeurs ou onduleurs, pourrait l'endommager. Pour les onduleurs, il est impératif de le connecter à leur entrée de commande à distance plutôt qu'en ligne directe sur le circuit DC. Le raccordement de la masse (GND) directement à la borne négative de la batterie est une précaution de câblage importante pour garantir un fonctionnement stable.

Ce modèle, le BP-100, offre une capacité de 100A en continu, le positionnant pour des installations de taille moyenne, là où un BP-65 serait sous-dimensionné et un BP-220 surdimensionné et plus coûteux. Comparé à la version Smart, ce Battery Protect classique se distingue par sa méthode de programmation par broches, ce qui le rend plus simple pour les installations fixes ne nécessitant pas d'interface Bluetooth ou de suivi avancé via VE.Direct. C'est un choix robuste et économique pour une protection fiable, notamment en conjonction avec un BMS externe pour les batteries Li-ion. Il n'est pas conçu pour les applications nécessitant un contrôle bidirectionnel du courant ou une intégration système avancée avec des fonctionnalités intelligentes sans BMS externe.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Battery Protect 12/24V 100A

458,93 DKK

458,93 DKK ~~543,35 DKK~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad bruges Victron Energy Battery Protect 12/24V 100A til?

Battery Protect 12/24V 100A er en automatisk afbryder til opladning, designet til at beskytte dit batteri. Den afbryder automatisk ikke-væsentlige forbrugere, før batteriet er fuldstændigt afladet, hvilket forhindrer irreversibel skade på batteriet eller sikrer, at der er tilstrækkelig strøm tilbage til at starte motoren. Den kan også fungere som en opladningsafbryder for at beskytte følsomme apparater mod overspænding.

Detekterer Battery Protect automatisk spændingen i systemet (12V eller 24V)?

Ja, Battery Protect 12/24V 100A registrerer automatisk spændingen i systemet (12V eller 24V) ved første tilslutning. Når spændingen er registreret og gemt, deaktiveres den automatiske registrering. Hvis du genbruger enheden i en anden installation, kan du nulstille denne indstilling.

Hvad er strømforbruget for Battery Protect?

Battery Protect har et ekstremt lavt strømforbrug. Den forbruger kun 1,5 mA i drift (når den er "tændt") og 0,6 mA i standby eller ved lavspændingsafbrydelse. Det lave forbrug er særligt fordelagtigt for Li-ion-batterier.

Tilbyder Battery Protect beskyttelse mod overspænding?

Ja, Battery Protect integrerer overspændingsbeskyttelse. For at undgå skader på følsomme forbrugere afbryder den strømforsyningen, hver gang DC-spændingen overstiger 16V i et 12V-system eller 32V i et 24V-system.

Hvordan håndterer Battery Protect lavspændingsalarmer?

Battery Protect er udstyret med en tidsbegrænset alarmudgang. Denne alarm aktiveres, hvis batterispændingen falder under det forudindstillede frakoblingsniveau i mere end 12 sekunder. Dette forhindrer falske alarmer, f.eks. forårsaget af motorstart. Alarmudgangen er en åben-kollektorudgang med kortslutningssikring mod negativ skinne, med en maksimal strøm på 50 mA, og anvendes typisk til at aktivere en lydgiver, en LED eller et relæ.

Hvad er de fabriksindstillede grænser for afbrydelse og genforbindelse for Battery Protect?

Standardværdierne for Battery Protect er som følger:

Frakobling (Disengage): 10,5V for et 12V-system eller 21V for et 24V-system.
Genkobling (Engage): 12V for et 12V-system eller 24V for et 24V-system.
Disse værdier kan programmeres efter behov.

Hvad er den maksimale jævnstrømsbelastning, som Battery Protect 100A kan håndtere?

Battery Protect 12/24V 100A kan håndtere en maksimal kontinuerlig ladestrøm på 100 ampere. Den kan også modstå en topstrøm på 600 ampere i 30 sekunder.

Er Battery Protect modstandsdygtig over for gnister?

Ja, Battery Protect er gnistbeskyttet ("ignition proof"). Den anvender MOSFET-kontakter i stedet for relæer, hvilket eliminerer enhver risiko for gnister ved omkobling.

Kan Battery Protect anvendes som fjernbetjent tænd/sluk kontakt?

Ja, en fjernbetjeningsafbryder kan tilsluttes mellem de to ben på den 2-benede fjernbetjeningsstikdåse. Alternativt kan den stikdåse, der er mærket REMOTE, sættes til høj niveau (til batteriets pluspol) for at aktivere enheden.

Hvad er driftstemperaturområdet for Battery Protect?

Battery Protect kan fungere ved fuld belastning i et temperaturområde fra -40°C til +40°C. Den kan modstå op til 60 % af den nominelle belastning ved 50°C.

Hvor skal Battery Protect installeres?

Battery Protect skal installeres et godt ventileret sted og helst tæt på batteriet (maks. 50 cm), men ikke direkte over det på grund af mulige korrosive gasser. Det er vigtigt at vælge den rigtige kabelstørrelse og -længde i forhold til belastningen for at undgå spændingsfald.

Hvordan forbindes jordkablet (GND) til Battery Protect?

Den medfølgende jordkabel på 1,5 mm² skal tilsluttes direkte til batteriets negative pol (eller til chassiset på et køretøj). Ingen anden udstyr må tilsluttes denne ledning. Det anbefales at beskytte dette GND-kabel med en 300 mA sikring.

Er Battery Protect unidirektionel eller bidirektionel?

Battery Protect er en ensrettet enhed. Den er designet til at tillade strøm at løbe udelukkende fra IN-terminalerne (batteri) til OUT-terminalerne (forbrug). Omvendt strøm fra OUT-terminalerne til IN-terminalerne er strengt forbudt og vil beskadige enheden. Hvis du bruger den som afbryder for en opladningskilde, skal den monteres, så strømmen løber i den tilsigtede retning, fra IN til OUT.

Skal der installeres en sikring sammen med Battery Protect?

Ja, en sikring af passende størrelse skal monteres i kablet mellem batteriet og Battery Protect i overensstemmelse med lokale regler for at sikre tilstrækkelig beskyttelse af installationen.

Hvad er det anbefalede tilspændingsmoment for forbindelserne på Battery Protect 100A?

Det anbefalede tilspændingsmoment for forbindelserne på Battery Protect 100A er 9 Nm. Forbindelserne er af typen M8.

Er Battery Protect kompatibel med lithium-batterier (Li-ion)?

Ja, Battery Protect er kompatibel med Li-ion-batterier og har en speciel indstilling til disse. I denne tilstand kan den styres af en ekstern BMS, såsom VE.Bus BMS eller Lynx Smart BMS, for at afbryde opladningen ved behov.

Kan jeg tilslutte en inverter eller en inverter-lader direkte til Battery Protects DC-indgange?

Nej, det er strengt forbudt at forbinde invertere eller inverter-ladere direkte til Battery Protects DC-indgange. Der kan løbe en modsat strøm, som kan beskadige enheden. For at styre en inverter eller inverter-lader skal du benytte Battery Protect til at kontrollere dens fjernbetjeningsport.

Kan Battery Protect anvendes til at beskytte et batteri under opladning?

Ja, Battery Protect kan også anvendes som en opladningsafbryder mellem en batterilader og et Li-ion-batteri. Den kan således beskytte batteriet mod overspænding ved at afbryde opladningen, hvis DC-spændingen overstiger sikkerhedstærsklerne (16 V eller 32 V).

Er Battery Protect kompatibel med alle BMS-systemer til Li-ion-batterier?

Battery Protect kan styres af et eksternt BMS, som VE.Bus BMS eller Lynx Smart BMS, via dets fjernbetjeningsport, når det er programmeret i Li-ion-tilstand. Hvis din lithiumbatteri har et internt BMS (såkaldt "drop-in") uden udgang til at styre opladning eller ladere, skal Battery Protect programmeres i en standardtilstand (A eller B) og ikke i Li-ion-tilstand (tilstand C).
