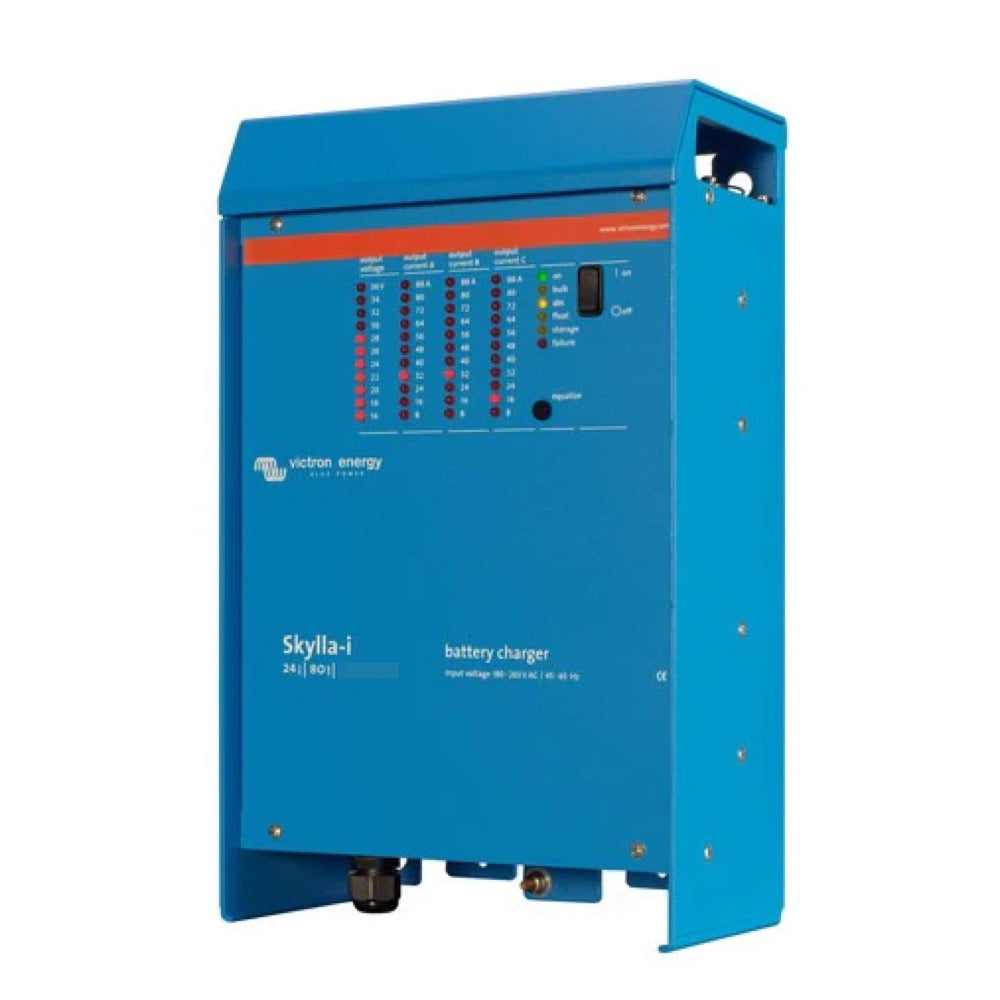

Skylla-i 24V 80A 230V batterilader

Victron Energys Skylla-i 24V 80A 230V batterilader er en avanceret marin batterilader. Den leverer en hovedladestrøm på 80A ved 24V og har en AC-indgang på 230V. Modellen er udstyret med to isolerede udgange, en 7-trins adaptiv ladningsalgoritme til bly-syre-batterier og en specifik 3-trins algoritme til Li-ion-batterier (LiFePO4). Den indeholder beskyttelsesfunktioner som BatterySafe- og Lager-tilstand samt temperaturkompensation.

Ja, Skylla-i opladeren er designet til at modstå de barske forhold i det marine miljø. Dens hus er i aluminium med epoxypulverbelægning, udstyret med drypbeskyttelse og fastgørelser i rustfrit stål. Printkortene er beskyttet med en akrylbelægning for maksimal modstandsdygtighed over for korrosion, varme, fugtighed og saltluft.

Skylla-i opladeren er kompatibel med et bredt udvalg af batterier. Den anvender en adaptiv 7-trins opladningsalgoritme til bly-syre-batterier (inklusive våde, gel og AGM-batterier) og en specifik 3-trins algoritme til Li-ion-batterier (LiFePO4).

Den adaptive ladningsalgoritme med 7 trin justerer automatisk absorptionstiden ud fra batteriets udladningsdybde. Dette forhindrer overopladning ved lav udladning og sikrer fuld opladning efter dyb udladning, hvilket forlænger batteriets levetid.

BatterySafe-tilstanden er en beskyttelsesfunktion, der forhindrer skader forårsaget af overdreven gasudvikling. Hvis en høj ladestrøm kombineres med en høj absorptionsspænding for hurtig opladning, begrænser Skylla-i automatisk stigningstakten i spændingen, når gasspændingen er nået.

Lagermodus aktiveres, når batteriet ikke har været udsat for afladning i 24 timer. I dette mode reduceres floating-spændingen til 26,4V (for et 24V batteri) for at minimere gasudvikling og korrosion af de positive plader. Én gang om ugen hæves spændingen til absorptionsniveau for at 'opfriske' batteriet, hvilket forebygger elektrolytlagdeling og sulfatering.

Ja, hver Skylla-i-lader leveres med en batteritemperatursensor. Når den er tilsluttet, reduceres ladningsspændingen automatisk i takt med stigende batteritemperatur. Denne funktion anbefales især til forseglede bly-syre-batterier og/eller ved betydelige temperaturudsving i batteriet.

Ja, takket være sin perfekt stabiliserede udgangsspænding kan Skylla-i-laderen anvendes som strømforsyning, hvis der ikke er batterier eller store bufferkondensatorer til rådighed.

Den nominelle indgangsspænding for dette ladeapparat er 230V AC. Det kan fungere inden for et AC-indgangsspændingsområde fra 185V til 265V. Det accepterer også en DC-indgangsspænding fra 180V til 350V.

Skylla-i 24V 80A-laderens mål er 405 mm (højde) x 250 mm (bredde) x 150 mm (dybde). Vægten er 7 kg.

Victron Energy Skylla-i 24V 80A 230V opladeren har en IP21-beskyttelsesklasse. Det betyder, at den er beskyttet mod faste legemer større end 12,5 mm og mod lodrette faldende vanddråber.

Ja, Skylla-i-laderen er kompatibel med Li-ion-batterier (LiFePO4). Den har en specifik 3-trins opladningsalgoritme og muliggør tænd/sluk-funktion eller styring via CAN-bus, herunder ved tilslutning til et Li-ion-batteristyringssystem (BMS).

Ja, Skylla-i-laderen er udstyret med en CAN-bus-grænseflade (VE.Can), som er kompatibel med NMEA2000-protokollen. Den kan tilsluttes et NMEA2000-netværk ved hjælp af et VE.Can-til-NMEA2000-tilbehørskabel.

Ja, flere Skylla-i-ladere kan synkroniseres via CAN-bus-grænsefladen. Det er tilstrækkeligt at forbinde ladere med RJ45 UTP-kabler. Bus-terminatorer er nødvendige i begge ender af VE.Can-netværket.

Fjernkontrolporten på Skylla-i-laderen kan tilsluttes udgangen 'charge disconnect' på et Li-ion BMS, f.eks. Victron Energy VE.Bus BMS, ved hjælp af et specifikt kabel. En fuld integration med spændings- og strømstyring kan også udføres via den galvanisk isolerede CAN-bus-port.

Denne specifikke model, Skylla-i 24V 80A (reference SKI024080000), er en model (1+1). Den har to isolerede udgange: en hovedudgang på 80A og en sekundær udgang begrænset til ca. 4A, beregnet til startbatteriet.

For at forbinde batterierne, følg disse trin:

Afbryd strømforsyningen til opladeren.Afbryd batterikablerne fra batteriet selv.Fjern frontdækslet på opladeren.Forbind batterikablerne til M8-terminalerne på opladeren (hovedbatteri plus/minus, startbatteri plus hvis relevant).Forbind derefter batterikablerne til batteriets terminaler.Det er afgørende aldrig at vende polariteten på batterierne, da Skylla-i ikke er beskyttet mod polaritetsinversion.

For Skylla-i 24/80 (1+1)-modellen anbefales følgende kabeltværsnit til hovedbatteriet:

Op til 1,5 m længde: 25 mm²Fra 1,5 m til 6 m længde: 35 mm²Startbatterikablet skal have et tværsnit på mindst 2,5 mm².

Skylla-i-laderen skal monteres på et tørt og velventileret sted. Vægmontage anbefales, da det forbedrer luftcirkulationen inde i laderens hus og dermed forlænger dens levetid. Sørg for, at kabellængden mellem laderen og batteriet er under 6 meter.

Ekstern spændingsmåling kompenserer for spændingstab forårsaget af kablerne, hvilket sikrer, at batteriet altid modtager den korrekte ladningsspænding. For at aktivere funktionen skal du forbinde en rød ledning (0,75 mm²) mellem batteriets positive pol og '+ Voltage sensor'-stikket på laderen samt en sort ledning (0,75 mm²) mellem batteriets negative pol og '- Voltage sensor'-stikket.
