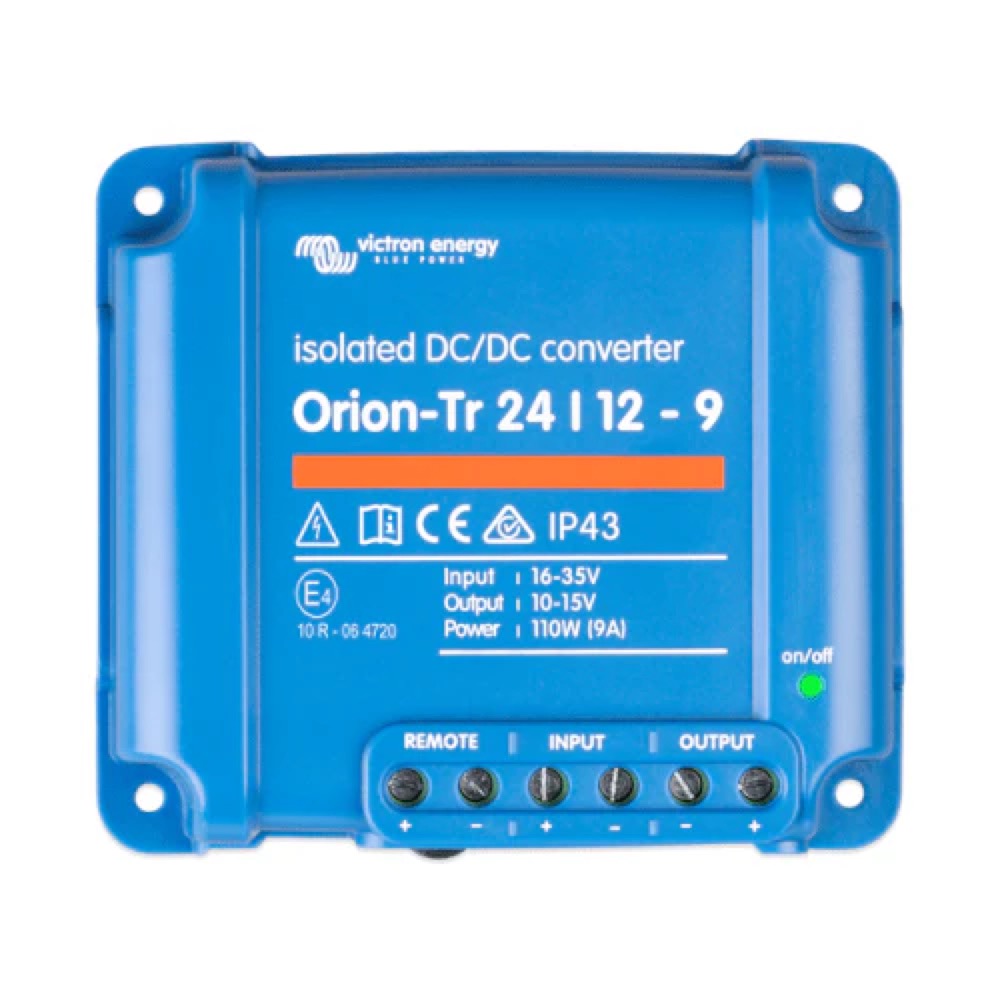

Isoleret DC-DC-omformer Orion Tr 24/12-9A (110W)

Denne konverteringsenheds primære funktion er at omdanne en jævnspænding på 24 V til en jævnspænding på 12 V. Den tilbyder galvanisk isolation mellem indgang og udgang, hvilket er afgørende for at forhindre lækstrømme og elektriske forstyrrelser i nautiske eller bil-systemer.

Denne omformer er designet til en nominel indgangsspænding på 24 V DC med et arbejdsområde fra 16 til 35 V DC. Den nominelle udgangsspænding er 12,2 V DC og er justerbar.

Orion Tr 24/12-9A omformeren kan levere en kontinuerlig udgangseffekt på 110 W ved en omgivelsestemperatur på 25 °C. Effekten reduceres til 85 W, hvis omgivelsestemperaturen når 40 °C.

Denne konverterings strømudgang er på 9 A ved en omgivelsestemperatur på 25 °C. Den kan desuden levere en maksimal strømudgang på 12,5 A i 10 sekunder.

Galvanisk isolation er en elektrisk adskillelse mellem to kredsløb, der forhindrer uønsket jævnstrøm i at passere, samtidig med at det tillader overførsel af energi eller signaler. I dette tilfælde er isolationsniveauet på 200 V DC mellem indgang, udgang og chassis, hvilket giver beskyttelse mod jordsløjfer, reducerer elektriske forstyrrelser og forbedrer systemets sikkerhed.

Ja, udgangsspændingen på denne omformer er justerbar. Den kan indstilles mellem 10 og 15 V DC ved hjælp af et integreret potentiometer. Standardværdien er 12,2 V.

Denne omformer har en effektivitet på 85 %. En høj effektivitet betyder mindre energitab som varme og en mere effektiv udnyttelse af batteriets energi.

Ja, Orion-Tr omformer-modeller med en indgang på 12 V eller 24 V, som dette eksempel, er udstyret med en intern indgangssikring. Denne sikring kan ikke udskiftes af brugeren.

Omformeren Orion Tr 24/12-9A har dimensionerne 100 x 113 x 47 mm (højde x bredde x dybde). Vægten er 0,42 kg.

Denne omformer har flere beskyttelsesfunktioner for at sikre systemets sikkerhed og pålidelighed:

Beskyttelse mod kortslutning på udgangen. Beskyttelse mod overbelastning. Beskyttelse mod høje temperaturer med automatisk reduktion af udgangsstrømmen ved overophedning. Beskyttelse mod lav indgangsspænding med automatisk frakobling og genforbindelse.

Fjernbetjeningen af tænd/sluk-funktionen styres via en dedikeret kontakt. Den gør det muligt at kontrollere omformeren med en lav-effektsafbryder (kommutationsstrøm under 100 mA) eller f.eks. via motorens tænd/sluk-omskifter. Dette eliminerer behovet for en høj-effektsafbryder på indgangskablet.

Ja, et ubegrænset antal enheder af denne omformer kan forbindes parallelt for at øge den samlede udgangsstrøm. Det er vigtigt altid at indstille udgangsspændingen på hver enhed, før de forbindes parallelt.

For at opnå IP43-beskyttelse, som beskytter mod støv og vandstænk, skal enheden installeres med klemrækkerne pegende nedad.

Konverteren anvender skrueterminaler til DC-forbindelser. Ingen specialværktøj er nødvendigt til installation af kablerne.

Klemrækkerne på denne omformer accepterer en maksimal ledningstværsnit på 6 mm² (AWG10).

Denne omformer kan fungere inden for et temperaturområde fra -20 °C til +55 °C. Over 40 °C reduceres udgangsstrømmen med 3 % pr. grad celsius. Den maksimalt tilladte fugtighed er 95 % uden kondens.

Selvom udgangsspændingen er justerbar, er denne omformer ikke primært designet til opladning af batterier. Til optimal opladning og avancerede funktioner anbefales det at anvende en omformer fra Victron Energy's Orion-Tr Smart-serie, som er specielt konstrueret til dette formål.

Ja, takket være sin galvaniske isolation på 200 V DC og lavt udgangsstøj (2 mV rms) er denne omformer egnet til at forsyne følsomme elektroniske udstyr med reduceret interferens og stabil strømforsyning.

Denne omformer accepterer en indgangsspændingsområde på 16 til 35 V DC. Den har desuden en underspændingsafbrydelsestærskel på 14 V og en genforbindelsestærskel på 15 V for at beskytte indgangskilden.
