Klemkonnektor

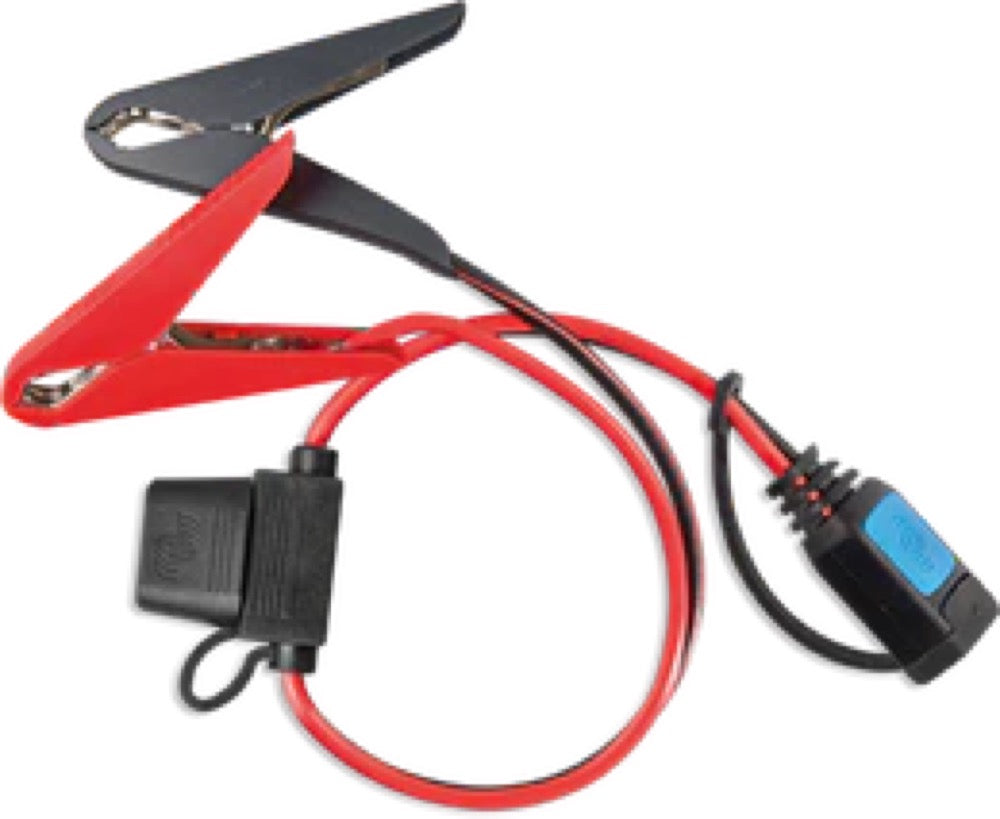

Victron Energy BPC900400014 klemkontakten er en tilbehør, der er designet til at etablere en midlertidig og sikker elektrisk forbindelse mellem en batterilader og forskellige batterier. Den er særligt nyttig til applikationer, der kræver hyppig tilslutning og frakobling, eller til batterier, der ikke er udstyret med skrueterminaler.

Klemmerne giver større fleksibilitet end øjer (M6 eller M8), som typisk anvendes til permanente forbindelser. De muliggør hurtig tilslutning og frakobling af opladeren til forskellige batterier uden kompliceret installation, hvilket er ideelt til lejlighedsvis eller flere anvendelser.

Denne klemmeforbindelse er tilgængelig som reservedele eller ekstraudstyr. Den leveres med visse modeller af Blue Smart IP65-ladere, men kan også købes separat til at erstatte en mistet eller beskadiget forbindelse eller for at have et ekstra tilbehør.

Denne klemkontakt er fra Victron Energy, en anerkendt producent inden for energi og maritimt udstyr.

Klemkontakten vejer ca. 0,115 kg.

Selvom dette klemmeforbindelsesstik er designet til at følge Victron Energy Blue Smart IP65 opladere, som er vandtætte, støvtætte og kemikalieresistente (IP65), har klemmeforbindelsesstikket selv ikke en IP65-klassifikation. Det er robust og pålideligt under varierende forhold, men det bør beskyttes mod direkte fugt.

Denne klemkontakt er specifikt designet til at være kompatibel med Victron Energy Blue Smart IP65-batteriladere.

Ja, hvis Victron Energy Blue Smart IP65-laderen, som den er tilsluttet, understøtter opladningsmodus for Li-ion-batterier (LiFePO₄), kan klemmeforbindelsen anvendes til at oplade denne batteritype. Blue Smart IP65-laderne har en specifik opladningsalgoritme til Li-ion-batterier.

Denne stikforbindelse er designet til at integrere perfekt med Victron Energy-økosystemet og er optimeret til Blue Smart IP65-ladere. Selvom den teknisk set kan forbindes til andre ladere med tilsvarende stik, er kompatibilitet og optimal ydelse garanteret med Victron Energy-produkter.

For at forbinde klemmerne til et batteri monteret i et køretøj, følg disse trin:

Placer AC- og DC-kablerne, så de reducerer risikoen for skader fra motorhjelm, døre eller bevægelige motordele. Kontrollér batteriets polerings polaritet: den POSITIVE pol (POS, P, +) er som regel bredere end den NEGATIVE pol (NEG, N, –). Hvis den negative pol er forbundet til chassis (som i de fleste køretøjer): forbind den RØDE klemme (POSITIV) på opladeren til batteriets POSITIVE pol. Forbind den SORTE klemme (NEGATIV) til chassis eller motorblokken, langt fra batteriet (ikke til karburatoren, brændstofledninger eller metaldele i karosseriet). Hvis den positive pol er forbundet til chassis: forbind den SORTE klemme (NEGATIV) på opladeren til batteriets NEGATIVE pol. Forbind den RØDE klemme (POSITIV) til chassis eller motorblokken, langt fra batteriet. Tilslut herefter opladerens AC-kabel til stikkontakten.

For at tilslutte klemmerne til et batteri uden for et køretøj, følg disse trin:

Kontrollér polernes polaritet på batteriet: den POSITIVE pol (POS, P, +) er som regel bredere end den NEGATIVE pol (NEG, N, –).Tilslut den RØDE klemme (POSITIV) fra laderen til batteriets POSITIVE pol.Tilslut den SORTE klemme (NEGATIV) fra laderen til batteriets NEGATIVE pol.Stå ikke over for batteriet under den endelige tilslutning.Tilslut derefter laderens AC-kabel til stikkontakten.

Det er afgørende at tage sikkerhedsforanstaltninger for at undgå risiko for gasudslip eller elektrisk stød:

Sørg for, at området omkring batteriet er godt ventileret.Brug fuld beskyttelsesbriller og beskyttelsestøj.Ryg ALDRIG og tillad ingen gnister eller åben ild i nærheden af batteriet.Undgå at tabe metalværktøj på batteriet.Fjern personlige metalgenstande (ringe, armbånd, ure).Tilslut og afbryd DC-klemmerne først, efter at AC-stikket er trukket ud af stikkontakten.Lad aldrig klemmerne komme i kontakt med hinanden.

Den korrekte polaritet er afgørende:

Den RØDE klemme skal forbindes til batteriets POSITIVE (+) pol.Den SORTE klemme skal forbindes til batteriets NEGATIVE (-) pol (eller til chassiset, hvis batteriet er monteret her).Den positive pol er som regel af større diameter.

Victron Energy Blue Smart IP65 opladere er udstyret med beskyttelse mod polvending. Hvis klemmerne forbindes forkert, begynder alle status-LED'er på opladeren at blinke, og der opstår ingen gnister. Opladeren starter ikke opladningen, før polariteten er korrigeret.

Ja, Blue Smart IP65-laderne, anvendt med disse klemmer, kan forsøge at genoplade et fuldstændigt afladet batteri (ned til 0 Volt) med en lav strøm, hvorefter de genoptager normal opladning, når der er opbygget tilstrækkelig spænding over batteriets poler.

For at afbryde opladeren og klemmerne sikkert:

Afbryd altid AC-ledningen fra stikkontakten først. Derefter fjern klemmen fra køretøjets chassis (hvis relevant) eller den negative klemme fra batteriet. Til sidst fjern den positive klemme fra batteriets pol.

Opladeren skal placeres så langt væk fra batteriet som DC-kablerne tillader det. Placer aldrig opladeren direkte over et batteri under opladning, da batteriets udviklede gasarter kan korrodere og beskadige opladeren.

Blue Smart IP65-ladere er designet til at være modstandsdygtige over for vand og støv, hvilket gør dem velegnede til det maritime miljø. Klemmerne er en forbindelsesadapter til disse ladere. Hvis et maritimt batteri skal oplades ombord, skal udstyret være specielt konstrueret til maritim brug. Til opladning på land er disse klemmer fuldt egnede.

Ja, disse klemmer er universelle batterikontakter. Opladningsspændingen bestemmes af den Victron Energy Blue Smart IP65-lader, de er tilsluttet. Blue Smart IP65-ladere fås i forskellige spændinger (6V, 12V, 24V) og laderen registrerer automatisk batterispændingen eller giver mulighed for manuel indstilling.
