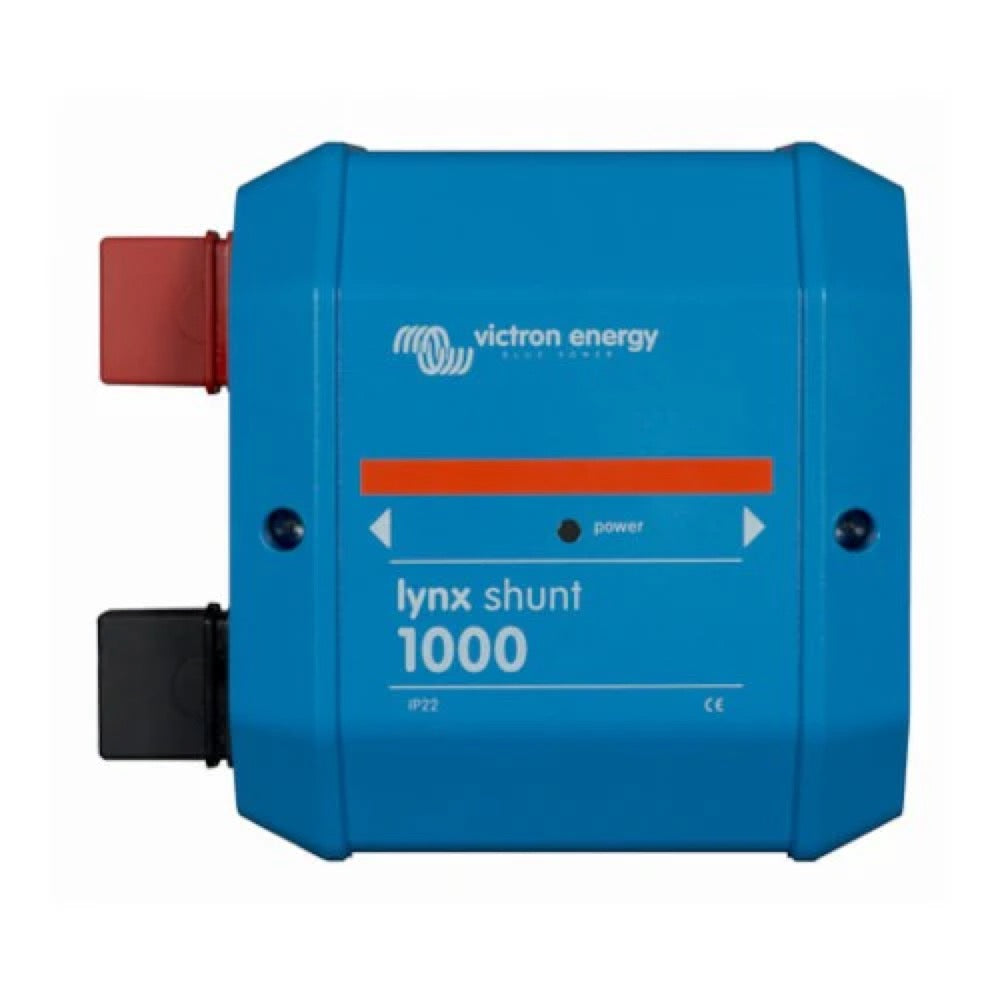

Lynx Shunt VE.Can 1000A

Lynx Shunt VE.Can 1000A er en central komponent i Victron Energys Lynx-system til strømfordeling. Den integrerer en positiv og negativ busbar, en præcis batteriovervåger og en sikringsholder til systemets hovedsikring. Den er designet til overvågning af batterier og beskyttelse af hovedkredsløbet.

Den bruges primært til at overvåge batteriets tilstand (spænding, strøm, opladningstilstand) og til at give en sikker placering for systemets hovedsikring, hvilket sikrer beskyttelse af DC-kredsløbet. Den fungerer også som et kommunikationsinterface til at overføre batteridata til Victron Energy GX-enheder.

Modellen M10 (denne model) inkluderer en ekstra busbar-del, som kan erstatte den interne sikring, hvilket giver fleksibiliteten til at placere hovedsikringen uden for shuntet. Den kan anvende CNN-, ANL- eller Mega-sikringer. Modellen M8 er specifikt designet til udelukkende CNN-sikringer og tilbyder ikke den samme fleksibilitet for ekstern placering af sikringen.

Pakken indeholder Lynx Shunt VE.Can (model M10), to RJ45 VE.Can-terminatorer, en temperatursensor med hylstre og klemrække, en dummy busbar (til at erstatte sikringen, hvis den placeres udenfor), en klæbesticker med installationsvejledning og en mappe med produktmærkatetiketter.

Lynx Shunt VE.Can 1000A er designet til at håndtere en maksimal jævnstrøm på 1000 A.

Den understøtter systemspændinger på 12 V, 24 V eller 48 V. Dens forsyningsspændingsområde er 9 til 70 Vdc.

Lynx Shunt VE.Can 1000A har en IP22-beskyttelsesklasse.

Den kan fungere i et temperaturområde fra -40 °C til +60 °C.

Nej, Lynx Shunt VE.Can er en batteriovervågningsenhed og en integreret sikringsfordeler på en busbar. Den styrer ikke aktivt battericellerne som en BMS. Til lithiumbatterier anbefales det at anvende en Lynx Smart BMS.

Målene på enheden (højde x bredde x dybde) er 190 x 180 x 80 mm. Enheden vejer 1,4 kg.

Den kommunikerer via VE.Can med Victron Energy GX-enheder som Cerbo GX, Color Control GX eller Venus GX for fuld overvågning og konfiguration. Dataene kan derefter tilgås via VRM-portalen.

Modellen M10 kan anvende sikringer af typen CNN, ANL eller Mega. Sikringen skal købes separat.

Ja, Lynx Shunt VE.Can kan anvendes til overvågning af lithiumbatterier. Til aktiv styring og beskyttelse af lithiumbatterier anbefales det dog at anvende en Lynx Smart BMS, der integrerer en kontaktorer og et specifikt batteristyringssystem.

Lynx Shunt VE.Can er en modul, der direkte kan forbindes med andre Lynx-moduler (såsom Lynx Power In eller Lynx Distributor) via deres integrerede busbars. Modulerne skrues sammen for at danne et modulært og samlet DC-distributionssystem.

Modellen M10 giver fleksibiliteten til at installere hovedsikringen enten inde i shuntet i det forudbestemte rum eller uden for shuntet, hvis der er behov for en sikring med højere ampere-værdi, eller hvis pladsen tillader det. En tom busbar-del er inkluderet til at erstatte sikringen, hvis denne placeres uden for.

Ja, hovedsikringen (CNN, ANL eller Mega til model M10) skal købes separat. Den er ikke inkluderet med Lynx Shunt VE.Can.

Temperatursensoren, der følger med, tilsluttes Lynx Shunt VE.Can via en dedikeret skrueterminal. Sensoren anvendes til at måle batteriets temperatur.

Lynx Shunt VE.Can forbindes til en GX-enhed (f.eks. en Cerbo GX) via VE.Can-kommunikationsporten ved hjælp af RJ45-kabler. To RJ45 VE.Can-terminatorer er inkluderet og skal anvendes i enderne af VE.Can-netværket.

Nej, Lynx Shunt VE.Can er ikke udstyret med polaritetsbeskyttelse. Det er afgørende at sikre, at plus- og minusforbindelserne er korrekt udført under installationen for at undgå beskadigelse af enheden.

Lynx Shunt VE.Can 1000A fra Victron Energy er en central komponent i Lynx-distributionssystemet, designet til præcis overvågning af batterier og beskyttelse af hovedkredsen. Den integrerer en positiv og negativ busbar, en batteriovervåger og en hovedsikringholder.

Kapacitet og spænding: Denne model håndterer en jævnstrøm på 1000 A og understøtter systemspændinger på 12 V, 24 V eller 48 V. Kommunikation: Den kommunikerer via VE.Can med Victron Energys GX-enheder (såsom Cerbo GX) for fuld overvågning og konfiguration. Sikringsfleksibilitet: M10-modellen er kompatibel med CNN-, ANL- eller Mega-sikringer (sikringen skal købes separat). Den inkluderer en dummy-busbar, der gør det muligt at placere hovedsikringen uden for shuntet – en nyttig funktion til systemer, der kræver højere sikringsstørrelser. Beskyttelse: Lynx Shunt VE.Can 1000A tilbyder IP22-beskyttelse og fungerer i et temperaturområde fra -40 °C til +60 °C. Følgende er inkluderet med Lynx Shunt VE.Can 1000A:

To RJ45 VE.Can-terminatorer. En temperatursensor (ASS000001000) med klemmer og klemrække. En dummy-busbar (busbar-del) til sikringen. En klæbemærkat med hurtig installationsvejledning og en mappe med produktetiketter.
