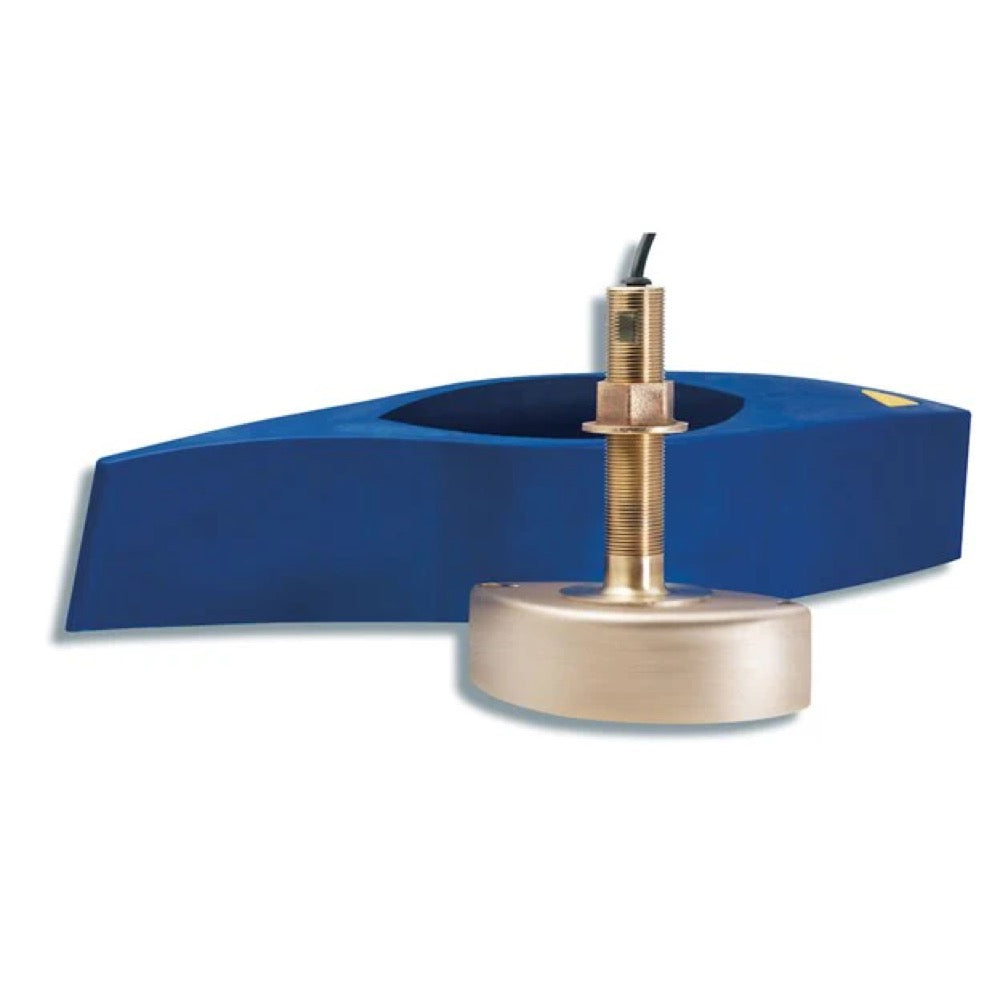

XSONIC Airmar B285M

XSONIC Airmar B285M-ekkoloddet er et gennemgående CHIRP-ekkolod på 1 kW (1000 watt), der opererer i mellemfrekvensbåndet fra 85 kHz til 135 kHz. Det kan nå en maksimal dybde på 457 meter (1.500 fod) og indeholder sensorer for dybde og vandtemperatur. Husets materiale er bronze, og det leveres med et 10 meter kabel samt en 9-benet stikforbindelse.

Ekkolodet B285M har en effekt på 1 kW (1000 Watt). Det opererer på CHIRP-middelbåndet, der dækker et frekvensområde fra 85 kHz til 135 kHz. Dette samlede båndbredde på 50 kHz giver forbedret målopløsning og detaljeringsgrad af havbunden.

XSONIC Airmar B285M-ekkoloddet er designet til at nå en maksimal dybde på 457 meter (1.500 fod), hvilket gør det egnet til fiske- og kommercielle anvendelser i mellemdybe farvande.

Ekkolodet B285M integrerer sensorer, der indsamler data for dybde og vandtemperatur. Sensorerne er designet til at give en hurtig og præcis respons.

XSONIC Airmar B285M ekkolodets hus er fremstillet i bronze. Dette materiale anbefales til skrog i fiberglas eller træ.

Ekkoloddet B285M leveres med en 10 meter lang kabel. Det anvender en 9-benet stikforbindelse til kompatible enheder.

CHIRP-teknologien i ekkoloddet B285M anvender et bredt frekvensbånd (85 kHz til 135 kHz) til at sende impulser. Dette muliggør en betydeligt forbedret opløsning af mål og separation af mål, hvilket giver optimal billedklarhed og mere præcise detaljer om bunden sammenlignet med traditionelle ekkolod.

Lydkeglen på ekkoloddet B285M varierer fra 16° til 11° over hele frekvensområdet. Dette gør det muligt for brugerne at skifte mellem brede lydkegler (ved 85 kHz) til at undersøge store områder og smallere lydkegler (ved 135 kHz) til præcist at målrette strukturer eller specifikke fisk.

Ekkoloddet B285M, udstyret med et bronzehus, anbefales til installation på skrog i fiberglas eller træ, uanset om de er planende eller deplacementsskrog.

Nej, det frarådes kraftigt at installere en ekkolodssonde med et bronzehus, som B285M, på en metalskrog. Det kan medføre elektrolytisk korrosion og beskadige sonden og/eller skroget.

Til installation af ekkoloddet B285M skal du bruge:

Beskyttelsesbriller, støvmaske og høreværnElbor, borebits (3 mm eller 1/8" til pilot-hul, 30 mm eller 1-3/16" til hovedhullet)Sandpapir, mildt rengøringsmiddel eller spritMarinemastik (egnet til brug under vandlinjen)Tænger, klemmerAntifouling-maling på vandbasis (obligatorisk i saltvand)Hvis installation med en karrosseriblok: vaterpas, båndsav, rasp eller elværktøj, 14 mm- eller 9/16"-bor til rotationsstop-bolt.

Ved installation og brug af ekkolodet B285M er det nødvendigt at overholde følgende forholdsregler:

Sørg altid for at ekkolodet er nedsænket i vand for at undgå overophedning, hvilket kan medføre funktionsfejl. Træk aldrig i, bær eller hold ekkolodet i dets kabel, da dette kan beskadige de interne forbindelser. Undgå at slå ekkolodet. Brug aldrig stærke opløsningsmidler (såsom acetone) til rengøring af ekkolodet, da de kan beskadige plastikdele. Kontroller straks for lækager, når båden er sat i vandet.

En strømningsprofil (fairing) anbefales stærkt til ekkoloddet B285M, især hvis din kølvinklen (deadrise) overstiger 10°. Strømningsprofilen sikrer, at lydstrålen rettes direkte nedad, hvilket forbedrer ydeevnen og signalets klarhed ved at holde ekkoloddet parallelt med vandoverfladen.

Til installation af B285M-ekkoloddet skal du først bore et pilothul på 3 mm (eller 1/8"). Derefter skal hovedhullet i skroget have en diameter på 30 mm (eller 1-3/16"). Hvis der anvendes en sabot til højtydende bundbeklædning, skal der desuden bores et ekstra hul på 14 mm (eller 9/16") til rotationsstopbøjlen.

For at opnå optimal ydeevne skal B285M-ekkoloddet installeres et sted, hvor vandstrømmen under skroget er glat med et minimum af bobler og turbulens, især ved høj fart. Det skal være permanent nedsænket, og dets stråle må ikke blokeres af kølen eller propellerakslerne (installer det mindst 300 mm eller 1 fod fra kølen). Ideelt set bør det placeres i den forreste tredjedel af vandlinjelængden (LWL), væk fra interferenskilder som propeller eller motorer.

For at forebygge marin begroening kan du anvende en Foulfree-belægning. Dette produkt, certificeret af Airmar, skaber en ultraglat og ikke-giftig overflade, der forhindrer marin vækst i at hæfte på ekkoloddet. En enkelt påføring kan beskytte ekkoloddet i op til to år uden at påvirke dets ydeevne.

Ja, for en fiberglas-konstruktion med sandwichkerne kræver installationen af B285M-sonden yderligere trin. Efter at have boret pilot- og hovedhullet (40 mm, 41 mm eller 1-5/8" til indersiden af skroget) skal området forberedes med en cylinder, voks, tape og støbningsepoxy for at forsegle kernen og forhindre vandindtrængning. Det er afgørende at følge de detaljerede instruktioner, der følger med transduceren, for denne type installation.

Monteringen af rotationsstopperen er obligatorisk for en højtydende bundbeslag. Denne bolt holder bundbeslaget fast på plads og forhindrer det i at rotere, når båden er i bevægelse – især ved høj fart. En svigt af denne bolt kan medføre voldsom bevægelse af bundbeslaget, tab af styring og potentielle skader på båden eller personskader.

CHIRP-sonder producerer naturligt mere varme end traditionelle impulssonder, da de udsender over et bredt frekvensbånd. B285M-sonden er udstyret med integrerede køleplader for at aflede denne varme. Desuden er den en gennemgående sonde af typen "External or Stem", hvilket betyder, at den installeres helt uden for skroget. Derved er dens aktive flade og sider konstant nedsænket i vandet, hvilket bidrager til dens afkøling.

XSONIC Airmar B285M-ekkolodet fra Airmar er en gennemgående sonde med et bronzehus. Den anbefales udelukkende til skrog i fiberglas eller træ.

Metalskrog: Det er afgørende aldrig at montere en sonde med bronzehus på et metalskrog, da dette vil forårsage elektrolytisk korrosion. Karrosseriblok: For optimal ydeevne anbefales det stærkt at anvende en high-performance karrosseriblok, især hvis din båds kølvinkel (deadrise) overstiger 10 grader. Blokken sikrer, at lydstrålen rettes direkte nedad og opretholder en ren vandstrøm under sondens flade overflade, hvilket er afgørende for klarheden af sonarbilledet, særligt ved høj hastighed (fremragende ydeevne over 15 knob eller ca. 29 km/t). Overophedningsforebyggelse: CHIRP-ekkolod genererer mere varme end traditionelle ekkolod. Installation skal udføres nøje i overensstemmelse med producentens anvisninger for at sikre tilstrækkelig varmeafledning og undgå fejl på ekkolodet på grund af overophedning.
