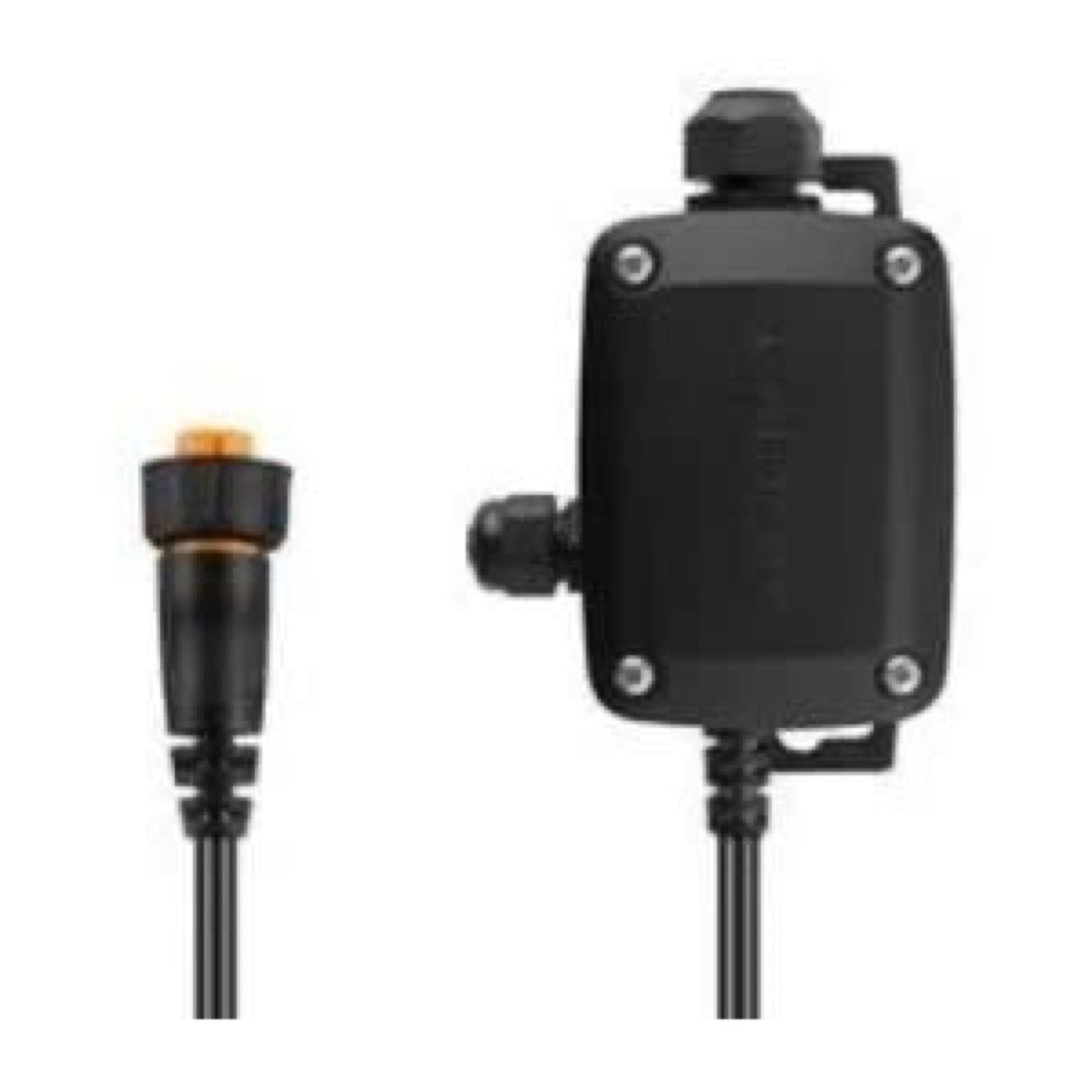

Adapter for bare-wire transducer/12-pin fishfinder connector

Denne adapteren er designet for å koble en Garmin ekkolodd med en 12-pinners kontakt til en rekke transdusere. Den muliggjør integrering av eksisterende eller spesialiserte sonder, enten de har avdekkede ledninger eller 12-, 8- eller 6-pinners kontakter.

Denne adapteren er spesielt designet for Garmin-ekkolodd med en 12-pinners kontakt.

Denne adapteren er kompatibel med alle Garmin-ekkolodd fra CV- og GT-seriene med 12-pinners tilkobling.

Ja, denne adapteren er kompatibel med alle Garmin GT-seriens ekkolodd med 8-pinners kontakt.

Ja, adapteren støtter mange Airmar-transdusermodeller med avdekkede ledninger og 8-pinners tilkobling. Blant de kompatible modellene er Airmar B41, B60, B75, P19, P66, P79, SS60, TM150, B117, B150, B164, SS164, B175, B258, B260 og M260.

Når du velger monteringsplass, må du sørge for at:

Kabelen til adapteren lett kan nå kontakten på transduceren til ekkoloddet. Enheten må ikke bli nedsenket i vann. Den må monteres minst 15,25 cm (6 tommer) fra en kilde til elektrisk interferens, for eksempel en motor. Hvis monteringsflaten ikke egner seg for skruer, kan du feste enheten til en struktur ved hjelp av kabelbånd (ikke inkludert).

For monteringen av adapteren trenger du følgende verktøy:

En drill med 3,2 mm (1/8 tommer) borEn stjerneskrutrekker nr. 2En flat skrutrekker på 3 mmKabelbånd (valgfritt)En avbitertangEn strippetangEn 21 mm (13/16 tommer) skiftenøkkelEn 15 mm skiftenøkkel (eller justerbar) (valgfritt)

For å klargjøre giveren:

Hvis giveren har en kontakt (12 pinners oransje, 8 pinners blå eller 6 pinners svart), klipp kabelen til kontakten så nær kontakten som mulig.Før den klipte enden av kabelen gjennom mutteren på siden av huset og trekk den ut på den andre siden.Bruk en avmantlingstang til å fjerne ca. 90 mm (3 1/2 tommer) av ytre kappe og folieskjerm på kabelen.Bruk en avmantlingstang til å fjerne ca. 6 mm (1/4 tomme) av isolasjonen på hver indre ledning. Det anbefales å fortinne de avmantlede ledningene.

Nei, hastighetshjulene (paddlewheel) er ikke støttet på 12-pinners ekkolodds-kontakten via denne adapteren. For transducerer som krever denne funksjonen, kan det være nødvendig med en alternativ løsning.

Bruk en flat skrutrekker på 3 mm for å koble transducerens ledninger til tilkoblingsblokken på 12-pinners adapteren. Hver ledning må tilkobles riktig funksjon i henhold til koblingsdiagrammet (for eksempel skjerm/jord til nummer 1, Temp + til nummer 2, osv.).

For Airmar-transdusere uten temperaturmåling eller med separat temperaturføler (som P79), må du installere en jumper mellom kontakt 1 (Skjerm/Jording) og 2 (Temp +) på tilkoblingsblokken til adapteren.

Ja, det anbefales å fortinne de avdekkede ledningene fra transduseren før de kobles til koblingsblokken på adapteren for å sikre en mer pålitelig forbindelse.

Når ledningsforbindelsene er sikret, bruk en 21 mm-nøkkel (13/16 tommer) til å stramme mutteren rundt transducerens kabel. Plasser deretter dekselet på adapteren og fest det med de fire Phillips-skrueinnfestingene.

Ja, denne adapteren er kompatibel med Garmin Dual Beam 77/200 kHz-transdusere (som er Garmin GT 8-pins sondetyper).

Ja, denne adapteren er kompatibel med Garmin dobbeltfrekvens ekkolodd 50/200 kHz (som er Garmin GT 8-pinns sonder).

Ja, tilkoblingsblokken på adapteren inkluderer dedikerte pinner for identifisering av Garmin-transduseren (GID) og identifisering av Airmar-transduseren (XID), slik at ekkoloddet automatisk kan gjenkjenne den tilkoblede transduseren.

Adaptatorkassen må monteres minst 15,25 cm (6 tommer) fra en elektrisk interferenskilde, som en motor, for å sikre optimal funksjon og unngå forstyrrelser.

Bruk av denne 12-pinners adapteren med en Airmar P66-transducer vil tillate ekkoloddet og vanntemperaturmålingen å fungere, men vil hindre fartsmåleren (hjulmåler) i å fungere korrekt. Hvis fartsfunksjonen er nødvendig, anbefales det å bruke en 8-pinners ekkoloddport med adapteren 010-11613-00.

Adapterens hus må festes til monteringsflaten med skruer. Bor opp forhull på 3,2 mm (1/8 tomme) og sett inn skruene uten å stramme dem til de ligger flatt. Plasser deretter huset på skruene og skyv det på plass. Når kablene er tilkoblet (med huset ikke montert), stram skruene til huset sitter fast.
