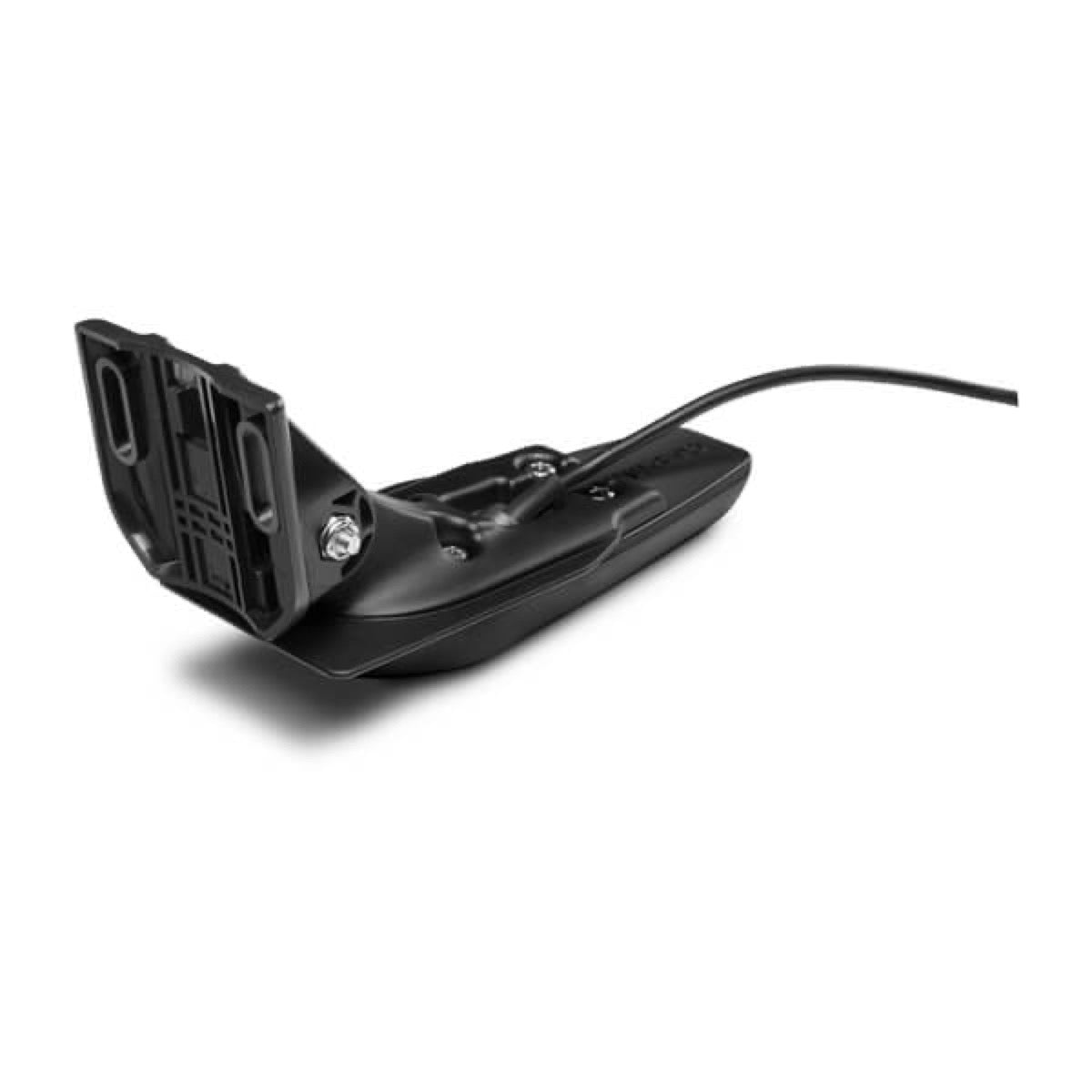

Ekkolodd TA plast 500W HD-ID (77/200kHz) og ClearVü™ 500W (455/800 kHz) + temperatur - (4 pinner)

Denne Garmin-sonden integrerer to hovedsonarteknologier:

Tradisjonell HD-ID sonar: Opererer på frekvensene 77/200 kHz, og er effektiv for å vise fiskestimer og følge bunnen nøyaktig. ClearVü™ sonar: Fungerer på frekvensene 455/800 kHz (CHIRP 435–475 kHz og 800–840 kHz), og leverer nesten fotografiske bilder av undersjøiske strukturer og fisk under båten.

Ekkoloddet har en effekt på 500 W for hver integrert teknologi. Det kan nå følgende maksimale dybder:

Opptil 579 meter (1 900 fot) med tradisjonell HD-ID sonar (77/200 kHz). Opptil 228 meter (750 fot) med ClearVü™ sonar (455/800 kHz).

Ja, dette Garmin-ekkoloddet er utstyrt med en integrert temperaturføler som måler vanntemperaturen.

Denne Garmin-sonden har en 4-pins kontakt, som sikrer en trygg tilkobling til kompatible enheter.

Ekkoloddet er laget av plast, noe som gjør det egnet for montering på akterskuteskjørtet på de fleste fartøy.

Denne aktermonterte ekkoloddsonden er kompatibel med skrog i alle materialer. Den egner seg spesielt godt for slepebåter. Den anbefales imidlertid ikke for seilbåter på grunn av stor krengning, heller ikke for skrog med knivkjøl.

Ja, denne ekkoloddsonden er designet for å fungere med Garmin-enheter (kartplottere eller ekkolodd) som støtter sonar-teknologiene HD-ID og ClearVü™ og som har en 4-pinners tilkoblingsport.

For montering på akterskottet trenger du følgende verktøy:

En krysspenner størrelse 2. En drill. 4 mm (5/32 tommer), 3,2 mm (1/8 tommer) og 16 mm (5/8 tommer) bor for 4-pinners kabel. Maskeringsteip. Marin tetningsmasse.

For optimal ytelse må ekkoloddsonden monteres:

Så nær som mulig midtlinjen på akterskipsplaten.Minst 38 cm (15 tommer) fra propellen.På styrbord side (høyre sett aktenfra) hvis propellen roterer med klokken, eller på babord side (venstre) hvis propellen roterer mot klokken, for å unngå propellvasking.I et område med rolig vann (ikke turbulent), borte fra skjøter, forsterkninger, tilkoblinger, vannutløp eller andre ting som kan skape luftbobler.

Ekkoloddet må monteres parallelt med båtens vannlinje. Det må stikke ut ca. 3,5 mm (0,125 tommer) under en fiberglasskrog eller 10 mm (0,375 tommer) under en aluminiumskrog for å sikre direkte og uhindret kontakt med vannet.

For å redusere interferens, følg disse anbefalingene:

Elektromagnetisk interferens (EMI): Før kabelen fra ekkoloddet bort fra tenningskabler, batterier, påhengsmotorer og høyspentkabler (radar, lyd, autopilot). Hvis kabelen må krysse en strømkabel, gjør det i 90 grader. En ferritkjerne kan benyttes.
Interferens fra turbulens: Monter ekkoloddet så langt unna utstyr eller skrogdetaljer (bordganger, kjøl, ribber) som kan skape vannstrømninger.
Akustisk interferens: Unngå montering nær propeller, akslinger, kabler, annen maskinvare eller bak gjennomføringer og vanninntak/-utslipp. Ved bruk av flere ekkolodd, monter dem minst 60 cm fra hverandre.

Ja, hvis båten din tilbringer mye tid i vannet, anbefales det å påføre en vannbasert antifoulingmaling på ekkoloddet og monteringsutstyret. Før påføring, slip lett på ekkoloddet med en fint slipepute og rengjør det med isopropylalkohol. Bruk aldri aceton.

Ja, denne ekkoloddsonden kan monteres på en elektrisk motor. Installasjonen krever bruk av slangeklemmer for å feste sondens holder til motorens kropp. Kabelen må føres på en måte som unngår klemming eller overdreven bøying når motoren tas ut eller legges tilbake.

Kabelen til ekkoloddet må føres langt unna tenningskabler, batterier, påhengsmotorer og høyspenningskabler (radar, lydforsterker, autopilotpumpe) for å minimere støy og interferens. Unngå å klemme eller bøye kabelen for hardt. Hvis du fører den gjennom akterskuteskottet, bruk et gjennomføringhull godt over vannlinjen og tetnings det med marin fugemasse og den medfølgende kabelgjennomføringen.

Ved montering av skruer på en fiberglasskrog anbefales det å bruke et forsenkingsbor til å bore et forhull kun gjennom det øverste gelcoat-laget. Dette hindrer oppsprekking av gelcoaten når skruene strammes. Påfør alltid marin tetningsmasse på skruenes gjenger for å hindre vanninntrengning i akterskroget.

Etter installasjonen, sett båten i vannet og kontroller at det ikke lekker rundt skruehullene under vannlinjen. Slå på kartplotteren og naviger i lav hastighet, deretter øk gradvis. Hvis ekkoloddsignalet tapes eller forringes ved en bestemt hastighet, noter denne hastigheten og utfør moderate svinger. Hvis signalet bedres ved svinging, juster ekkoloddet slik at det strekker seg 3 mm (1/8 tomme) lenger ned under akterenden. Gjenta til forringelsen er eliminert. Hvis signalet ikke bedres, flytt ekkoloddet til en annen plassering.

Ja, det er viktig å oppdatere programvaren på Garmin-kartplotteren når du installerer dette ekkoloddet for å sikre optimal ytelse og kompatibilitet. Oppdateringsinstruksjonene finner du i brukerhåndboken for kartplotteren på support.garmin.com.

Selv om denne ekkoloddsonden har en sprutbeskyttelse, anbefales det å undersøke monteringsforholdene og justere sondens posisjon hvis du opplever overdreven vannsprut. En justering av dybde eller vinkel løser ofte problemet. En robust bakre monteringsbrakett med sprutbeskyttelse (Garmin referanse 010-12006-11) er også tilgjengelig som tilvalg for å redusere sprut.

Det er avgjørende å aldri klippe kablene til ekkoloddet, da dette vil oppheve produktets garanti. Enhver uautorisert endring av kablene eller ekkoloddet selv kan også føre til at garantien bortfaller.

Nei, ekkoloddsonden må ikke monteres bak spant, forsterkninger, rørgjennomføringer, vannutslippsåpninger eller andre konstruksjoner i skroget som kan skape luftbobler eller gjøre vannstrømningen turbulent. For optimal ytelse må ekkoloddsonden ha direkte og uhindret kontakt med glatt vann.
