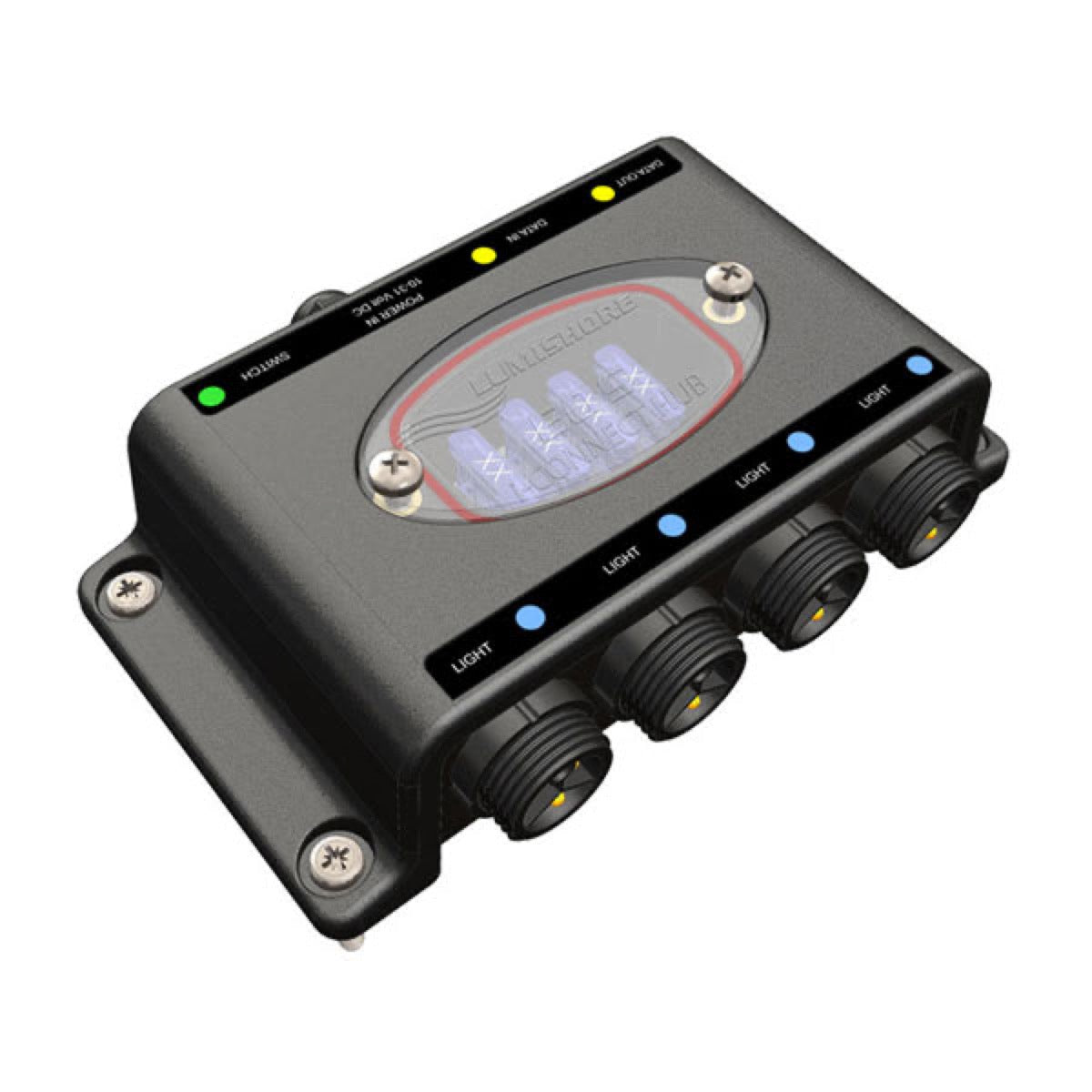

EOS i-Connect Hub Kit, i-Connect Hub Kit with 1M DMX Cable - Garmin image 1

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Spar 6%

Garmin

010-04357-00

i-Connect EOS hub-sett med DMX-kabel 1 m

Le Garmin EOS i-Connect Hub Kit est l'interface centrale pour le contrôle des lumières sous-marines Lumishore EOS à changement de couleur, compatible avec les MFD via Lumi-Link. Il gère jusqu'à 4 lumières par hub et permet des installations jusqu'à 16 lumières, offrant des connexions plug-and-play, des fusibles individuels et un diagnostic via LED. Ce kit inclut un câble DMX de 1 mètre.

Pris inkl. mvaFå proffspris

139,57€

139,57€ ~~149,99€~~

inkl. mva Frakt beregnes ved betaling.

På lager

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

Type kontrollgrensesnitt	Écran multifonction (MFD), Centre de commande dédié
Styringstype	Via MFD ou centre de commande externe (DMX)
Kompatible belysningssystemer	Projecteurs sous-marins Lumishore EOS (TIX 40, SMX 154)
Zone Control	Oui, jusqu'à 4 projecteurs par concentrateur, 16 lumières avec 4 concentrateurs
Hub Max Lights	4
Driftsspenningområde	10.5-31
Trådet nettverk	DMX
Trådløs tilkobling	Non
Installasjonstype	Montage interne
Dimbare kompatibel	Oui
Pakkens innhold	Hub i-Connect EOS, Câble DMX 1 m
Kabellengde	1
Installasjonsmiljø	Sec et bien ventilé
Integrated Relays	Oui
Max Hubs Per Vessel	4
Max Lights Per Vessel	16
Max Output Current Per Light	5
Port Protection	Capuchons étanches requis
Power Cable Cores	2
Power Consumption Max Current A	20
System Integration Protocol	Lumi-Link

Detaljert beskrivelse

Designet for styring av undervannsbelysningssystemer, er Garmin EOS i-Connect Hub Kit et grensesnitt dedikert til Lumishore EOS-projektører. Denne huben muliggjør full kontroll over fargeendrende EOS-undervannslys via EOS-LUX kontrollenhet eller kompatible multifunksjonsdisplay (MFD) med Lumi-Link-integrasjon. Den fungerer som et sentralt element for avanserte belysningsinstallasjoner, og tilbyr en integrert løsning for sportsseilbåter, cruisere, yachter og superyachter som bruker Lumishore TIX 40- eller SMX 154-lys.

Funksjoner og systemintegrasjon

Hver hub kan styre opptil 4 fargeendrende undervannsprosjektører av EOS-modell. For større installasjoner er det mulig å koble opptil 4 huber på samme fartøy, slik at man totalt kan kontrollere 16 lys, enten de er overflate- eller gjennomgående monterte. Garmin EOS i-Connect Hub Kit opererer innenfor et spenningsområde på 10,5 til 31 V DC, med en maksimal inngangsstrøm på 20 A og en utgangsstrøm på 5 A per lys. Den integrerer bryterreléer for effektiv strømstyring.

Installasjon og pålitelighet

Installasjonen av huben forenkles med plug-and-play-tilkoblinger. For vedlikehold og feilsøking er hver lysforbindelse utstyrt med en statusindikerende LED. Systemet sikrer beskyttelse av hvert lys med en utskiftbar knivsikring og integrerer beskyttelse mot polaritetsfeil, samt et støyfilter for stabil drift. Den robuste konstruksjonen i halogenfri, brannsikker ABS-plast kombinert med IP68-sertifisering garanterer motstandskraft i krevende maritime miljøer. Settet leveres med en DMX-kabel på 1 meter for interkobling.

Dokumentasjon

Type	Nom
	Notice d'installation - Guide d'installation et d'utilisation Kit Hub EOS i-Connect

Ekspertvurdering

Pol CONIN

Digitalansvarlig

« Hub i-Connect EOS Garmin: Modularitet og diagnostikk for undervannsbelysning »

Garmin sin i-Connect EOS-hub, etter oppkjøpet av Lumishore, er selve fundamentet i intelligente undervannsbelysningssystemer. Dens evne til å sentralisere kontrollen av opptil fire lysenheter per hub, med mulighet for utvidelse til seksten lys via fire huber, gjør den egnet for et bredt spekter av fartøy, fra cruisere til superyachter. Den er spesielt relevant for eiere som ønsker en dyp integrasjon med sin eksisterende MFD via Lumi-Link, og tilbyr dermed intuitiv styring av belysningsscenarier og fargeendringer.

Den modulære utformingen av denne huben forenkler planlegging og installasjon betydelig. Hver lysenhet har individuell sikring og status-LED, noe som er en stor fordel for rask feildiagnostisering på stedet og minimerer nedetid. Integreringen av støyfilter og polaritetsbeskyttelse gir nødvendig elektrisk robusthet i et marint miljø der forstyrrelser kan være hyppige. Selv om huben er designet for "plug-and-play"-installasjon, må det legges spesiell vekt på kabeltrekking for DMX- og strømkabler, med respekt for anbefalte lengder og tverrsnitt, spesielt ved utvidelser, for å sikre optimal ytelse og systemets levetid.

Denne huben er det ideelle valget for dem som søker en Lumishore EOS-undervannsbelysningsløsning som kan styres via Garmin, og tilbyr bedre skalerbarhet og vedlikeholdsmuligheter enn eldre eller mindre integrerte systemer. Den er optimalisert for TIX 40- og SMX 154-lys, og sikrer perfekt kompatibilitet og fargeytelse i samsvar med Lumishores spesifikasjoner.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

i-Connect EOS hub-sett med DMX-kabel 1 m

139,57€

139,57€ ~~149,99€~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hva er i-Connect EOS Garmin hub-kit og hva brukes det til?

i-Connect EOS Garmin hub-kitet er et grensesnitt utviklet for styring av Lumishore EOS undervannssystemer. Det muliggjør kontroll av EOS undervannslamper med fargeendring via en EOS-LUX kontrollenhet eller kompatible multifunksjonsdisplay (MFD) med Lumi-Link-integrasjon. Dette er et sentralt element for avanserte belysningsinstallasjoner på ulike typer fartøy.

Hvor mange undervannssøkelys kan én hub i-Connect EOS håndtere?

Hver i-Connect EOS-hub kan styre opptil 4 EOS-undervannslys med fargeendring.

Hva er spenningsområdet for strømforsyning til huben i-Connect EOS?

i-Connect EOS-hubben fungerer innenfor et spenningsområde på 10,5 til 31 V DC.

Hva er inngangs- og utgangsspenningsspesifikasjonene for huben i-Connect EOS?

i-Connect EOS-hubben har en maksimal inngangstrøm på 20 A og en utgangstrøm på 5 A per lys.

Integrerer i-Connect EOS-hubben brytere?

Ja, huben i-Connect EOS har innebygde reléer for effektiv strømstyring av lys.

Hvilken type DMX-kabel er inkludert i settet?

i-Connect EOS-hubsett leveres med en DMX-kabel på 1 meter.

Hvilke typer undervannssøkelys er huben i-Connect EOS kompatibel med?

i-Connect EOS-hubben er kompatibel med EOS-undervannslys fra Lumishore, for eksempel modellene TIX 40 og SMX 154.

Hvilke kontrollsystemer kan brukes med huben i-Connect EOS?

i-Connect EOS-hubben kan styres via EOS-LUX kontrollsenteret fra Lumishore eller kompatible multifunksjonsdisplay (MFD) med Lumi-Link-integrering.

Er det mulig å koble flere huber i-Connect EOS på samme fartøy?

Ja, det er mulig å koble opp til 4 hubber i-Connect EOS på samme fartøy. Dette gjør det mulig å styre totalt 16 undervannslys, enten de er overflate- eller gjennomgående monterte.

Er i-Connect EOS-hubben kompatibel med overflatemonterte og gjennomgående lys?

Ja, i-Connect EOS-hubben er kompatibel med Lumishore-undervannslys, enten de er overflatemonterte eller gjennomgående.

Hvor skal i-Connect EOS-hubben monteres om bord i fartøyet?

i-Connect EOS-hubben må monteres på et tørt og godt ventilert sted inne i båten.

Hva er anbefalt avstand mellom undervannslys for optimal belysning?

For best results, it is recommended to install the underwater lights at a distance of between 0.8 meters (2.5 feet) and 2 meters (6.5 feet) from each other.

Er det noen forholdsregler man må ta med hensyn til temperaturen ved installasjon av lys?

Ja, lysene må ikke utsettes for temperaturer over 65°C (150°F). De bør ikke monteres i nærheten av varme motor komponenter eller der eksosgass kan treffe lyset under vann.

Bør man bruke sikringer eller automatsikringer for å beskytte belysningssystemet?

Ja, det er avgjørende å bruke en egnet sikring eller bryter for å beskytte hele systemet. Hver lyskilde må beskyttes individuelt med en sikring.

Hvordan sikre vanntetthet på strømtilkoblinger?

Alle strømtilkoblinger må være vanntette ved bruk av vanntett koblingsboks eller vanntette kontakter.

Hva gjør man med ubrukte porter på huben i-Connect EOS?

Det er viktig å montere vanntette deksler på alle ubrukte porter på Lumi-hub for å sikre systemets beskyttelse.

Kan DMX-kabler klippes eller forlenges?

Nei, DMX-kabler skal ikke klippes eller skjøtes. Det finnes spesielle DMX-forlengerkabler dersom det trengs ekstra lengde.

Hvor stor dybde anbefales for montering av lys under vannlinjen?

Lysene må monteres mellom 150 og 250 mm (6 til 10 tommer) under skipets minimum vannlinje.

Hvordan skal jordingen (bonding) utføres for galvanisk beskyttelse?

Lumishore-lysene må kobles til fartøyets likestrømsjordingsystem via en jordingssnor for å sikre beskyttelse mot elektrolytisk/galvanisk korrosjon. Dersom båten har skrog i tre, metall eller karbonfiber, kreves det imidlertid en isoleringsmuffekit, og lysene MÅ IKKE jorde.

Hvilke handlinger kan annullere garantien for Lumishore-lys?

Forsøk på å skru ut eller fjerne patronen fra lysets hus vil annullere garantien og kan skade LED-modulen. I tillegg vil feilaktig jording av lysene og mangel på tilstrekkelig beskyttelse annullere Lumishore-garantien.
