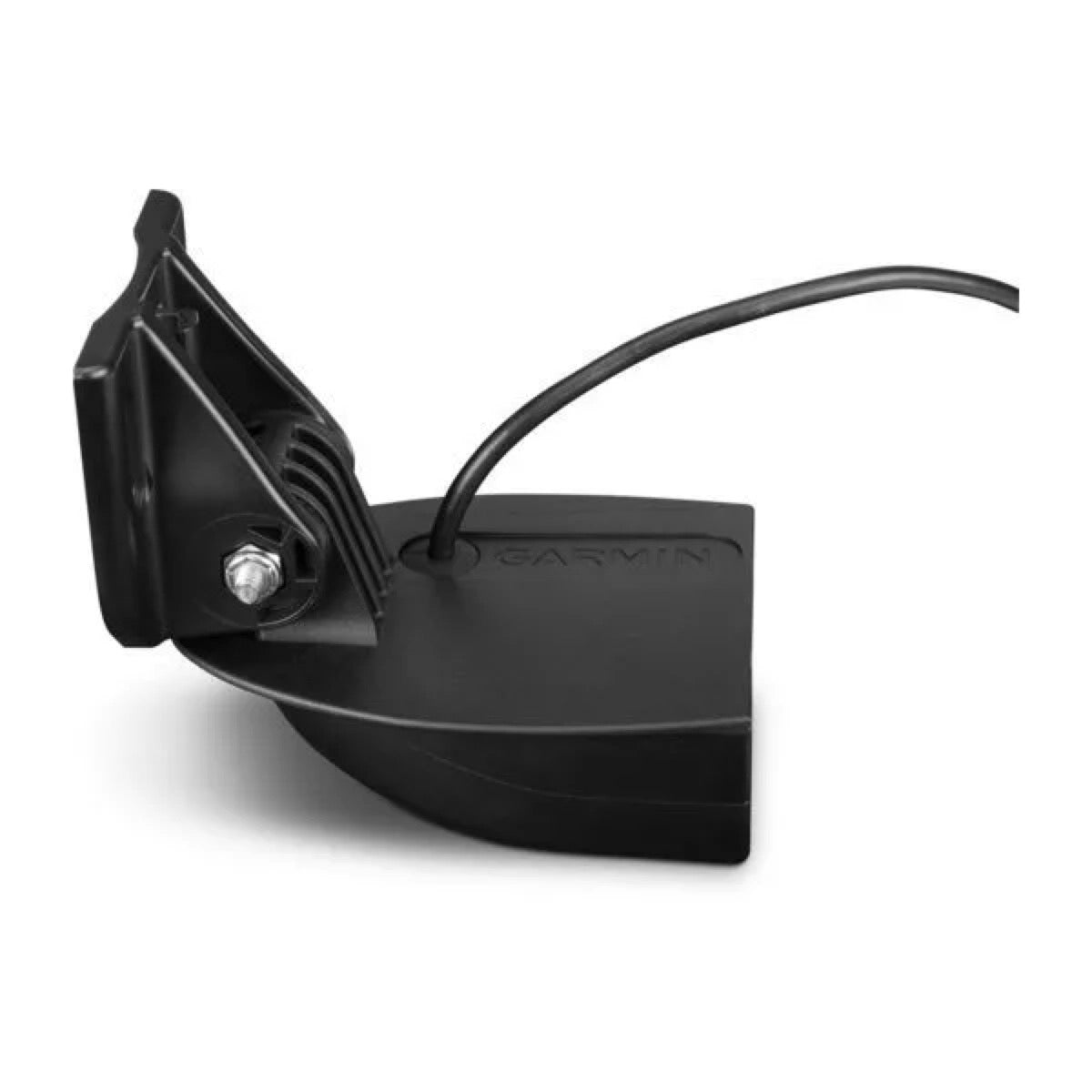

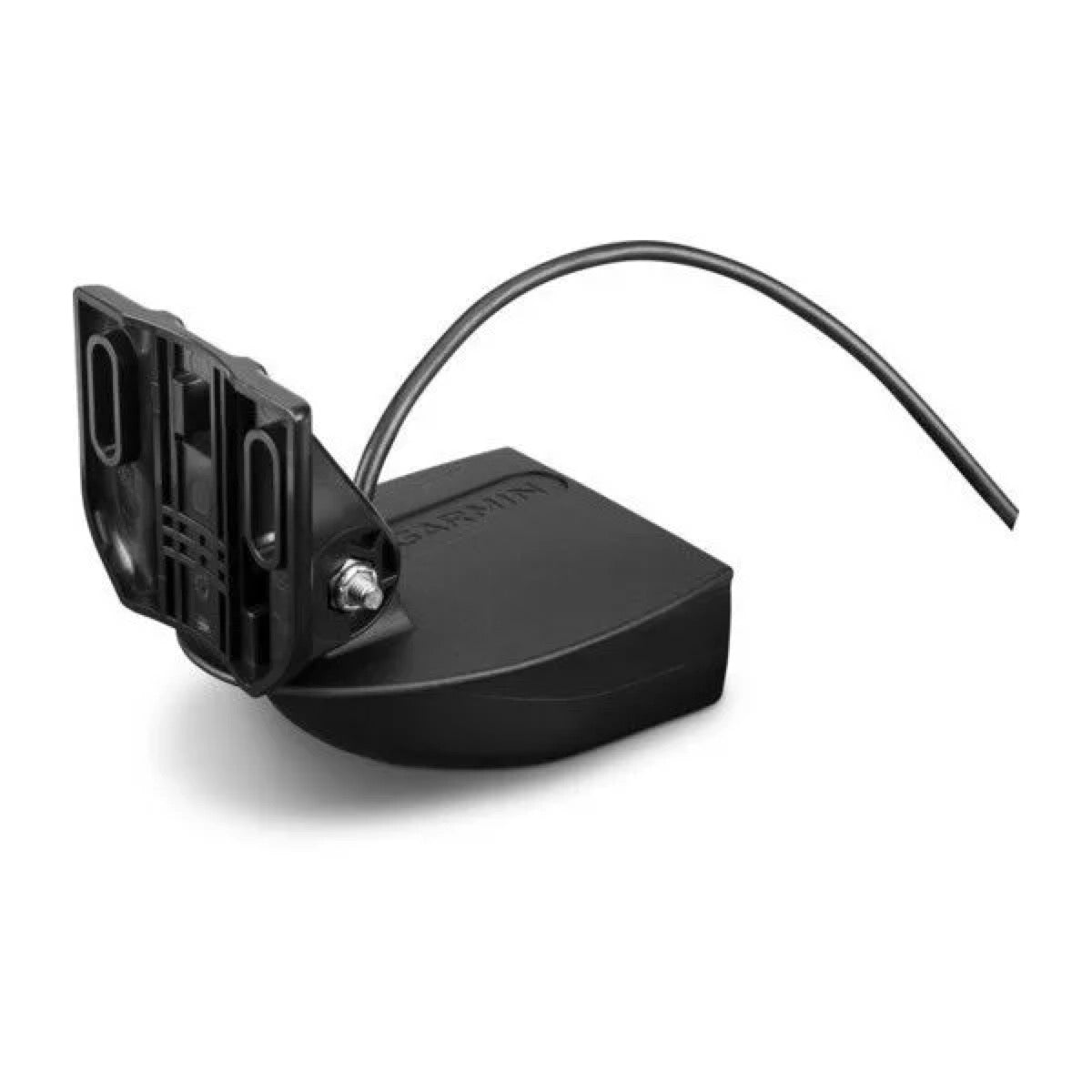

Ekkolodd GT15M-TM - montering bakre panel CHIRP mellomfrekvens

Garmin GT15M-TM-ekkoloddet er en allsidig løsning designet for ferskvannsfiskere. Den leverer målrettede ytelser for identifisering av fisk og kartlegging av bunnen, med hovedfokus på tradisjonell sonar. Den kan monteres på akterskott eller på en elektrisk ferskvannsfiskebåtmotor.

Garmin-ekkoloddet GT15M-TM bruker CHIRP-teknologi med middels båndbredde. Det opererer innenfor et frekvensområde på 85 til 165 kHz, noe som gir klar deteksjon og tydelig separasjon av mål under vann.

Ekkoloddet GT15M-TM har en sendereffekt på 600 W RMS (Root Mean Square), noe som gir effektiv deteksjonsevne i ferskvannsmiljøer.

Garmin-ekkoloddet GT15M-TM kan nå en maksimal dybde på 1 900 fot (ca. 579 meter) i ferskvann, noe som sikrer omfattende dekning for de fleste innsjøer og elver.

I tillegg til deteksjon av fisk og kartlegging av bunnen, leverer ekkoloddet GT15M-TM nøyaktige målinger av vanndybde og vanntemperatur. Disse opplysningene er avgjørende for analyse av fiskeområder.

Ekkoloddet GT15M-TM er spesielt designet for ferskvannsfiskere som foretrekker enkelhet og ytelse i tradisjonell 2D-sonar. Det gir en solid base for effektiv navigasjon og fiske uten overflødig datamengde.

Ekkoloddet Garmin GT15M-TM har en variabel strålebredde på 24 til 13 grader. Denne egenskapen bidrar til en klar definisjon av bunnen og en tydelig separasjon av undervannsmål.

GT15M-TM-ekkoloddet er kompatibelt med Garmin-enheter som støtter tradisjonelt sonar. På kompatible Garmin-enheter kan det også støtte ClearVü- og SideVü-teknologiene med en effekt på 500 W.

Ja, ekkoloddet GT15M-TM kan støtte ClearVü- og SideVü-teknologiene, men kun ved 500 W effekt og på kompatible Garmin-enheter. Hovedformålet er fortsatt tradisjonell sonar.

Ja, som ekkolodd for montering på akterskott er GT15M-TM kompatibel med alle skrogmaterialer. Den festes på utsiden av akterskottet, noe som gjør den allsidig for ulike fartøytyper.

Garmin GT15M-TM-ekkoloddet er designet for montering på to hovedmåter:

På akterskipsbordet på båten.På elektrisk fiskevinsj for trekkingfiske.Disse alternativene gir fleksibilitet for ulike båttyper og fiskepreferanser.

For optimal performance, the transducer must be mounted:

Parallel to the waterline.As close as possible to the center of the boat.If the propeller rotates clockwise, mount it on the starboard (right) side. If it rotates counterclockwise, mount it on the port (left) side.Away from seams, struts, fittings, water inlets or outlets, or anything that creates air bubbles or turbulence.At least 38 cm (15 inches) from the propeller on boats with outboard or inboard/outboard motors.

Hvis båten din tilbringer mye tid i vannet, må du forberede ekkoloddet og monteringsutstyret:

Slip lett over ekkoloddet og monteringsutstyret med fint slipepapir. Rengjør ekkoloddet og monteringsutstyret med isopropylalkohol. Påfør bunnstoff basert på vann på ekkoloddet og monteringsutstyret for å hindre marin vekst. Advarsel: Bruk aldri aceton eller acetonbaserte produkter, da dette vil skade ekkoloddets plasthus.

Nei, det er strengt forbudt å klippe av kabelen til Garmin GT15M-TM-ekkoloddet. Å klippe av kabelen vil ugyldiggjøre produktets garanti. Kabelen må føres fram uten kutt eller klemskader.

For å redusere interferens med ekkoloddsignalet:

Før kabelen fra ekkoloddet bort fra tenningskabler, batterier, elektriske motorer for trolling og høyspenningskabler (radar, lydforsterkere, autopilot-pumper).Unngå montering av ekkoloddet bak spant, avstivere, rørforbindelser, vanninntak eller avløpsåpninger som skaper turbulens.Hvis du bruker flere ekkolodd, monter dem minst 60 cm (24 tommer) fra hverandre hvis de har samme frekvens.Sørg for korrekt jording av sonarapparatet og annet utstyr for å redusere elektromagnetisk interferens.

Ja, det er avgjørende å teste installasjonen:

Kontroller at det ikke er lekkasjer rundt skruehullene under vannlinjen.Ekkoloddet må være i vannet for å fungere korrekt og gi nøyaktige dybde- eller avstandsmålinger.Slå på displayet og kjør båten i åpent farvann for å observere ytelsen og justere ved behov.

Ved kabeltrekking for ekkoloddsonden:

Unngå å legge den nær elektriske ledninger eller andre kilder til elektrisk støy.Sørg for at kabelen ikke klemmes, spesielt hvis sonden er montert på en elektrisk fiskevinsj som brukes til å slepe eller trekke inn.Skal kabelen føres gjennom akterskottet, bruk en kabelgjennomføring og marin tetningsmasse for å sikre vanntetthet.Klipp aldri av kabelen, da dette vil oppheve garantien.

Når du justerer dybden på ekkoloddet på akterskuten, foreta justeringene i små trinn. Å plassere ekkoloddet for dypt kan påvirke båtens ytelse negativt og risikere skade på ekkoloddet ved kontakt med undervannsobstakler. Festebolten bør være tilstrekkelig stram for å holde ekkoloddet på plass ved høy fart, men løs nok til at det kan dreie ved kontakt med hindringer.

Ja, bruk av marin fugemasse er sterkt anbefalt og nødvendig:

Påfør marin fugemasse på skruene når du fester hele ekkoloddet til akterskuten.Hvis du trekker kabelen gjennom akterskuten, fyll gjennomføringen med marin fugemasse for å fullstendig dekke kabelen og sikre tetthet rundt hullet og kabelen.Påfør også marin fugemasse på skruene til kabelgjennomføringens lokk.Dette bidrar til å forhindre vanninntrengning i båten din.
