LiveScope™ XR-system med GLS 10™-sonde og LVS62

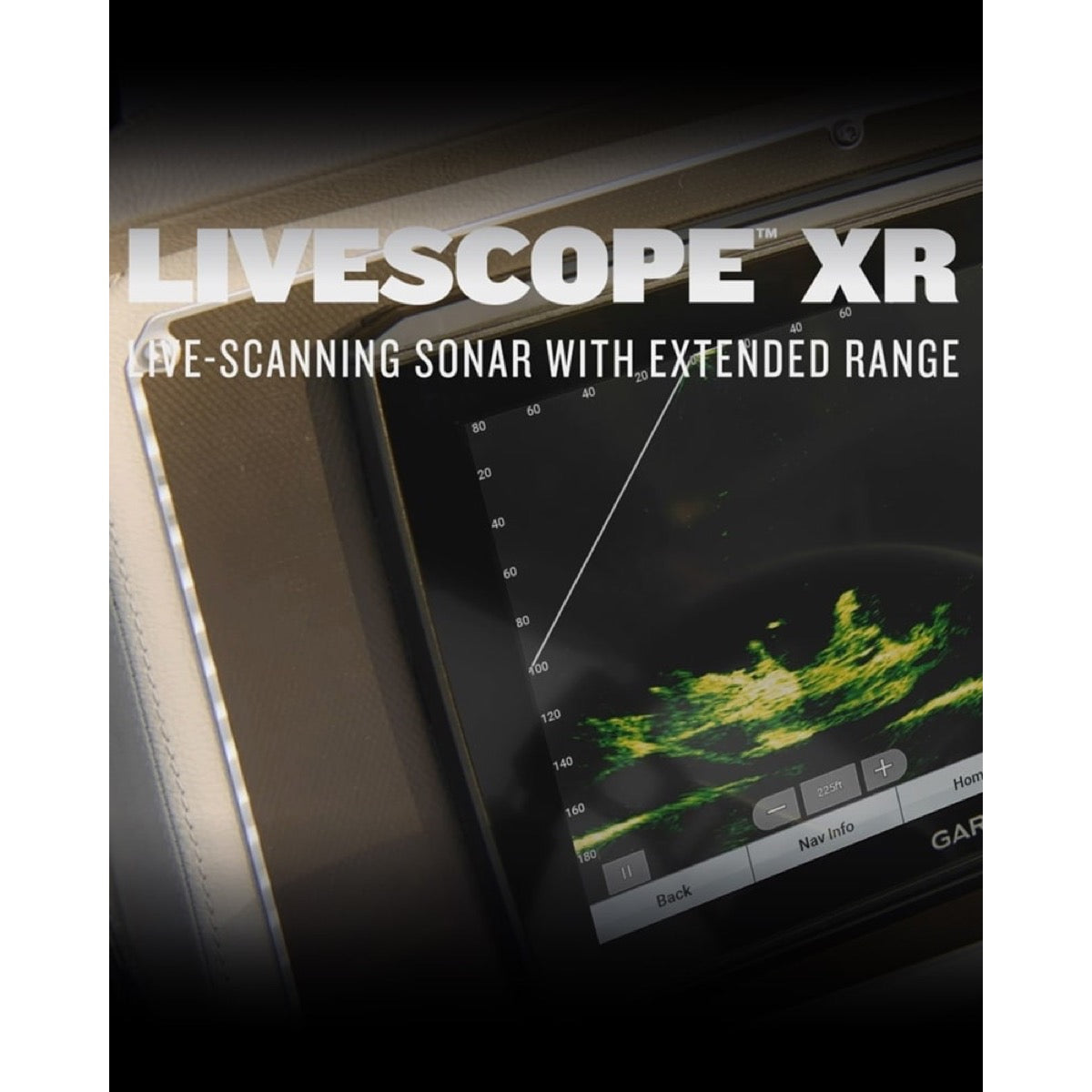

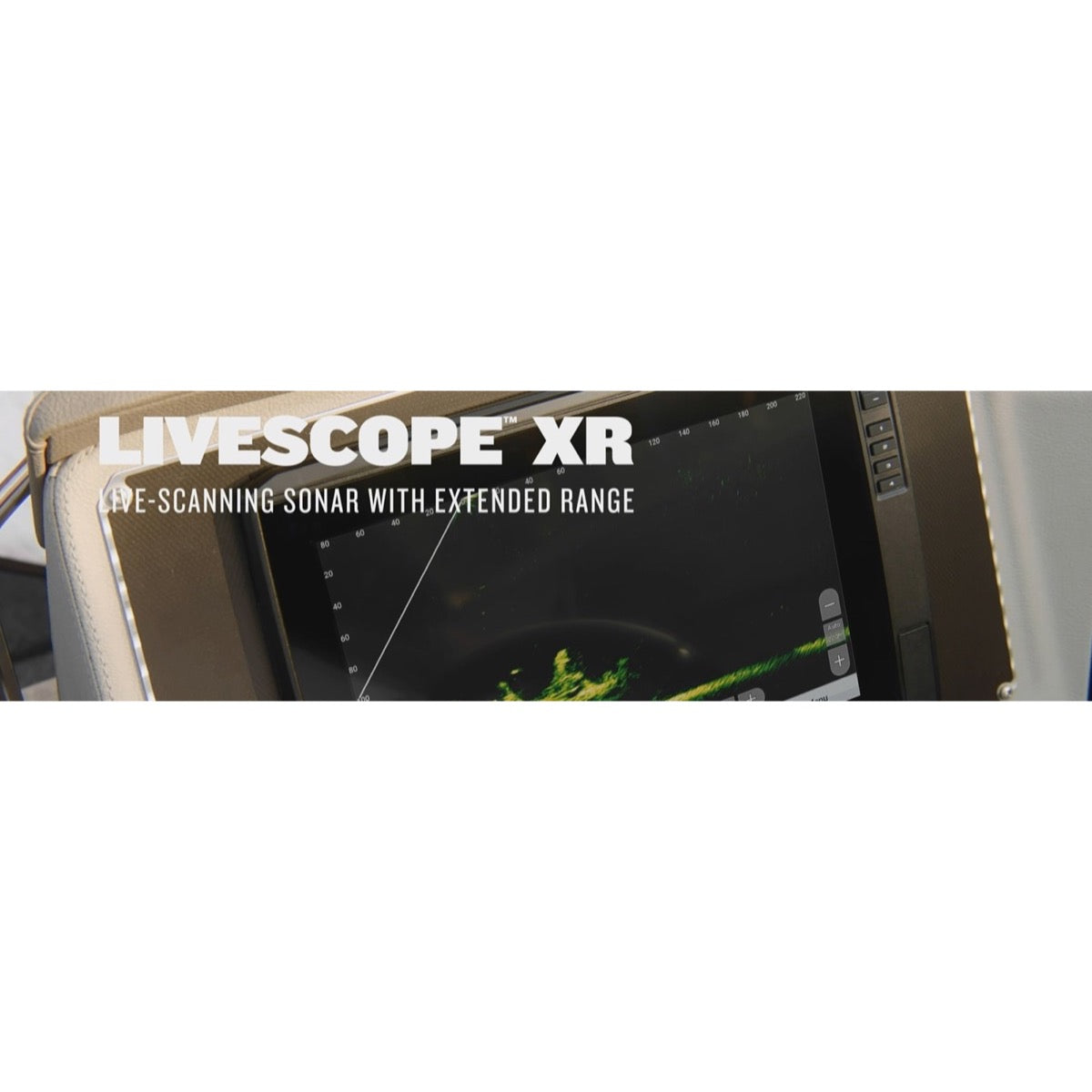

Garmin LiveScope™ XR-systemet er en videreutvikling av ekkoloddteknologi for sanntidsbilde, spesielt designet for utvidet rekkevidde og bedre måloppdagelse i dypere farvann. I motsetning til tradisjonelle LiveScope-systemer, er LiveScope XR optimalisert for lengre avstander, og gir bedre siktbarhet for fiske i både ferskvann og saltvann.

Systemet består av ekkoloddmodulen GLS 10™ og sonden LVS62.

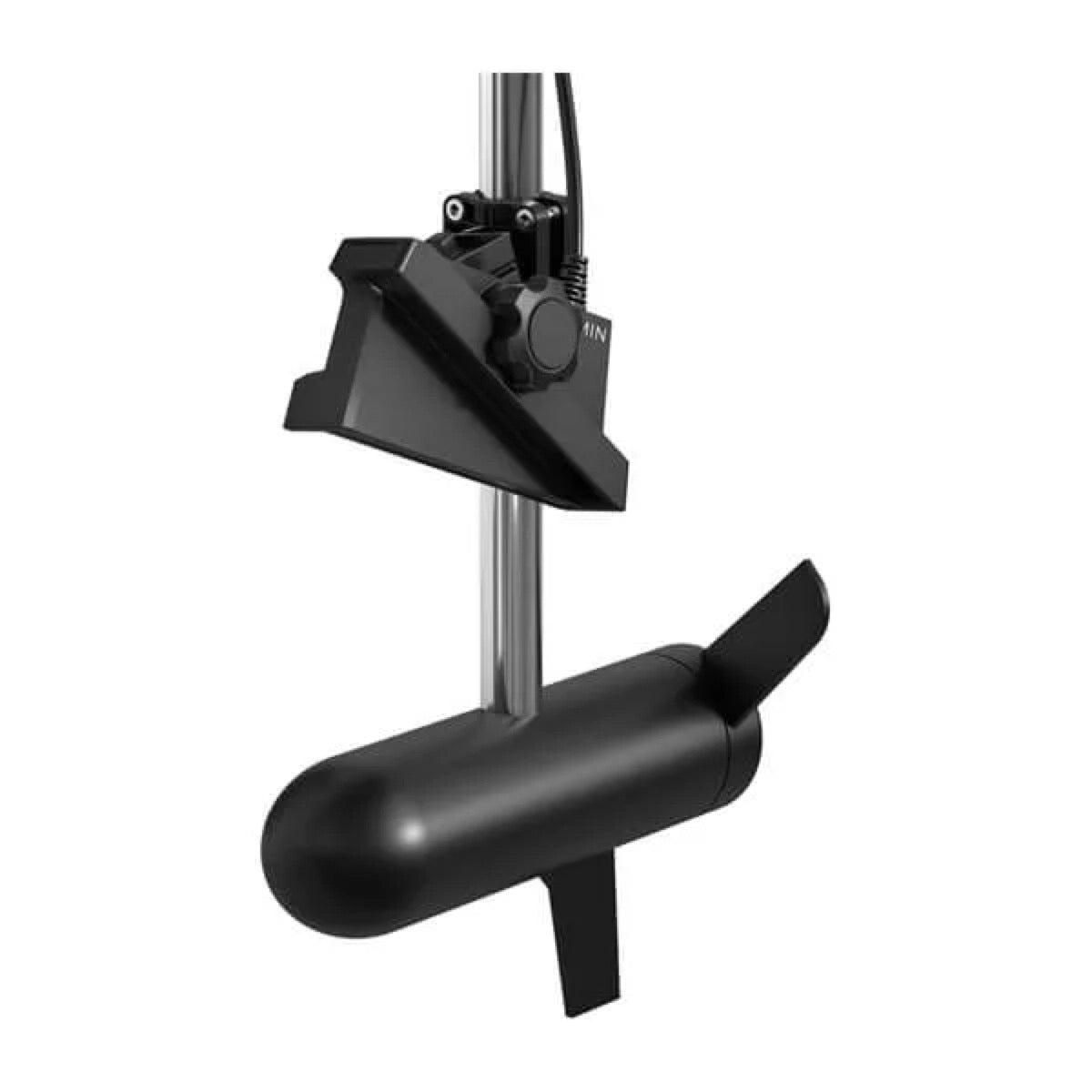

LVS62-ekkoloddet er designet for allsidig montering på din elektriske motor. Tre monteringsalternativer følger med:

Montering i perspektivmodus: Gir mulighet for bruk av ekkoloddet i perspektiv-, nedover- og fremovervisning. En 11-graders forlengelsesarm letter overgangen mellom disse visningene.Montering på motorens tønne (Barrel Mount): Gir mulighet for nedover- og fremovervisning. Denne monteringen tillater ikke perspektivvisning.Montering direkte på motorens aksel (Shaft Mount): Gir også mulighet for nedover- og fremovervisning, men ikke perspektivvisning. Denne monteringen gir en mer diskret installasjon.Des justeringshjul følger med for verktøyløse endringer av visningen.

Med montering i perspektivmodus kan du benytte perspektivvisning, nedvisning og fremvisning. Med montering på motorens sylinder eller direkte montering på motorakselen, kan sonden kun benyttes for nedvisning og fremvisning. Perspektivmodus er ikke tilgjengelig med disse to monteringsalternativene.

Ja, det er avgjørende å oppdatere programvaren på Garmin-kartplotteren når du installerer LiveScope™ XR-systemet. Detaljerte instruksjoner for oppdateringen finnes vanligvis i bruksanvisningen for kartplotteren din.

For installering av ekkoloddet trenger du følgende verktøy:

En borEn bor som passer til monteringsmaterialet valgt for GLS™ 10 sonar-modulen og til overflatenEn flatt skrutrekker eller en 8 mm skiftenøkkel/bit for å montere monteringsklemmen på sondenSvart isoleringsteip (foretrukket) eller kabelbindere

For å håndtere kabelen til ekkoloddet anbefales det å:

Bruk svart isoleringsteip for å feste kabelen over og under rotasjonsleddet på motoren din. Hvis du bruker kabelbindere, ikke stram dem for hardt.

Lag en service-løkke på minst 25 cm (10 tommer) i kabelen, med rotasjonsleddet sentrert i løkken, for å tillate full rotasjon av motoren uten spenning.

Montere en ferritt-perle inkludert på kabelen til transduseren, nær kontakten, for å redusere elektromagnetiske forstyrrelser (EMI).

Sørg for at kabelen ikke berører propellen og at den ikke klemmes under utfelling eller oppbevaring av motoren.

LiveScope™ XR-systemet er designet for sømløs integrasjon med kompatible Garmin-kartplottere. Det er avgjørende å kontrollere den spesifikke kompatibiliteten til din Garmin-kartplotter for å sikre optimal funksjon.

Nei. Bruk av tredjeparts monteringsbeslag eller selvproduserte beslag kan føre til skader eller tap av ekkoloddsensoren. Skader eller tap som oppstår ved bruk av slike beslag er ikke dekket av garantien.
