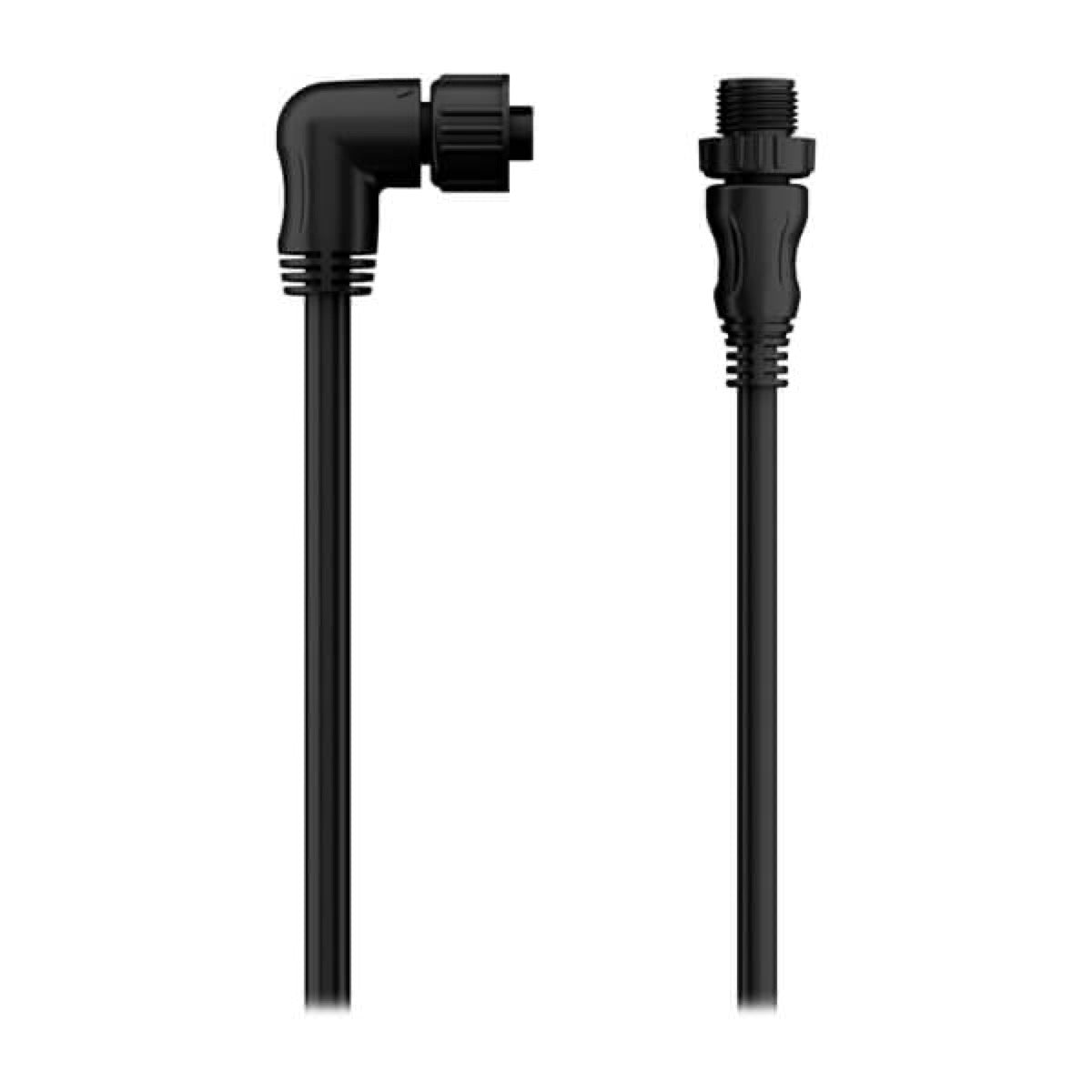

Câble de dorsale/dérivation NMEA 2000 - Prise coudée (33cm) - Garmin image 1

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Spar 23%

Garmin

010-11089-01

NMEA 2000-ryggrads-/grenkabel – vinklet kontakt (33 cm)

Conçu pour les installations marines exigeantes, le câble de dorsale/dérivation NMEA 2000 Garmin 010-11089-01 de 0,3 m (1 pied) intègre une prise coudée. Cet accessoire est idéal pour connecter des appareils dans des espaces restreints, assurant une intégration réseau fluide. Le produit inclut uniquement le câble Garmin NMEA 2000 de 0,3 m (1 pied) à prise coudée.

Pris inkl. mvaFå proffspris

19,06€

19,06€ ~~24,98€~~

inkl. mva Frakt beregnes ved betaling.

På lager

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

Antall ledere	5.0
Farge	Noir
Skjerming	Blindé
Fleksibilitet	Flexible
Strømtype	DC
Nominell strøm	3.0
Lederens materiale	Cuivre étamé
Sertifiseringer	CE
Ledningsfinish	Étamé
Kabeltype	Câble CAN-bus
Kabellengde	0.3
Kompatibelt nettverk	NMEA 2000
Forstøpte kontakter	Oui
Installasjonsplassering	À bord des navires, derrière les panneaux ou cloisons
Kabelens anvendelse	Dorsale ou dérivation NMEA 2000
Type kontakt	NMEA 2000 Micro-C, Prise coudée
Skjermingstype	Double blindage (tresse et feuille)
Connector Bend Direction	Coudée
Inter Brand Connector Compatibility	Oui
IP-klasse	IP67
Max Operating Voltage	16
Min Operating Voltage Dc	9
Network Power Supply Voltage Dc Required	12
Nmea2000 Max Backbone Length	100
Nmea2000 Max Drop Cable Length	6
Driftsspenning	9-16
Produkttype	Câble

Detaljert beskrivelse

Designet for NMEA 2000-nettverk er Garmin 010-11089-01-ryggrads-/grenkabelen en essensiell komponent for pålitelig maritim tilkobling. Denne 0,3 m lange kabelen (1 fot) skiller seg ut med sin vinklede kontakt, en teknisk egenskap som forenkler integrering av utstyr i oppsett der plassen bak kontaktene er begrenset. Den inngår i Garmin NMEA 2000-økosystemet og er kompatibel med mikrokontakter og NMEA 2000-sertifiserte enheter fra andre produsenter.

Funksjon og anvendelse

NMEA 2000, etterfølgeren til NMEA 0183-standarden, er en "plug-and-play"-kommunikasjonsstandard som muliggjør tilkobling av ulike sensorer og skjermer om bord på fartøy. Garmin 010-11089-01-kabelen kan brukes både som ryggradskabel for å utvide hovednettverket eller som grenkabel for å koble til en enkelt enhet til ryggraden. Med en lengde på 0,3 m (1 fot) er den ideell for lokale installasjoner eller minimale nettverksutvidelser. I motsetning til vanlige rette kabler (for eksempel Garmin 010-11076-xx-serien) gir den vinklede kontakten i 010-11089-01 avgjørende installasjonsfleksibilitet i trange miljøer, og unngår overdreven belastning på enhetenes porter eller uønskede kabelbøyer.

Integrering og kompatibilitet

Denne kabelen er en nøkkelkomponent for bygging og utvidelse av NMEA 2000-nettverk, som beskrevet i Garmin-teknisk dokumentasjon for NMEA 2000-produkter. Den kobles til T-kontakter (type 010-11078-00) for integrering av utstyr eller til andre segmenter av ryggraden. Designet sikrer samsvar med krav til lineær ryggradskonstruksjon og begrensninger for grenkabellengder (maksimum 6 m). Den er kompatibel med alle NMEA 2000-enheter som krever 12 V DC og overholder lastekvivalensnumre (LEN) for balansert effektfordeling.

Dokumentasjon

Type	Nom
	Reference technique - Référence technique pour produits Garmin NMEA 2000 (EN)

Ekspertvurdering

« Den knekte løsningen for optimal NMEA 2000-integrering »

Som installatør av marine systemer støter jeg ofte på utfordringer med integrering av utstyr i trange rom. Garmin NMEA 2000 rygg-/avgreiningskabel med 90-graders vinkel, artikkelnummer 010-11089-01, løser dette på en praktisk måte. 90-gradersdesignet er spesielt nyttig bak innebygde multifunksjonsdisplay (MFD), i styrepulter eller inne i tekniske skap der hver millimeter teller. En rett standardkabel, selv av kort lengde, kan skape mekanisk belastning på NMEA 2000-porten på apparatet eller kreve en for stor bøyingsradius, noe som kan skade kabelen på sikt eller gjøre installasjonen lite estetisk.

Denne 0,3 m (1 fot) lange kabelen er ikke bare en forlengelse; den er en integrasjonsløsning som muliggjør renere og sikrere kabelopplegg. Den er avgjørende for optimal utstyrsplassering og varige forbindelser i profesjonelle installasjoner, enten det gjelder små seilbåter eller motorbåter der plassoptimalisering er avgjørende. Den passer perfekt inn i NMEA 2000-nettverkets "plug-and-play"-struktur og krever ingen spesiell konfigurasjon utover den fysiske tilkoblingen.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

NMEA 2000-ryggrads-/grenkabel – vinklet kontakt (33 cm)

19,06€

19,06€ ~~24,98€~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hva er spesielt med dette Garmin NMEA 2000-kabelen?

Denne Garmin NMEA 2000-kabelen skiller seg ut med sin vinkelstøpte kontakt og en lengde på 0,3 meter (1 fot). Den vinkelstøpte kontakten er spesielt nyttig for integrering av utstyr i oppsett der plassen bak kontaktene er begrenset, og forhindrer dermed overdreven belastning på apparatenes porter.

Hva er den eksakte lengden på dette NMEA 2000 stam-/avgreningskabelen?

Denne NMEA 2000-ryggrads-/avgreningskabelen har en lengde på 0,3 meter (33 cm eller 1 fot). Den er beregnet for korte tilkoblinger eller minimale nettverksutvidelser.

Kan denne kabelen brukes som avgreiningskabel i et NMEA 2000-nettverk?

Ja, denne Garmin-kabelen 010-11089-01 kan brukes som forgreningkabel. En forgreningkabel kobler en NMEA 2000-enhet til hovedbussen i nettverket.

Kan denne kabelen brukes som backbone-kabel for å utvide NMEA 2000-nettet?

Ja, dette 0,3 meter lange kabelen kan også brukes som stamkabel for å utvide hovednettet NMEA 2000. Den kobles til på sidene av to T-kontakter for å opprettholde en lineær oppbygging av stammen.

Hvorfor velge en NMEA 2000-kabel med vinklet kontakt?

Den vinklede kontakten på dette kabelen er designet for installasjoner der det er lite plass bak apparatenes tilkoblingsporter. Den muliggjør en mer fleksibel tilkobling og reduserer belastningen på portene, noe som letter integrering i trange miljøer om bord på fartøyet ditt.

Hvilke typer kontakter er dette kabelen kompatibel med?

Denne kabelen er kompatibel med NMEA 2000 mikrokontakter. Garmin bruker NMEA 2000 mikrokontakter på sine enheter, sensorer og T-kontakter, som er kompatible med andre NMEA 2000 mikrokontakter og kabler.

Hva er NMEA 2000-standarden?

NMEA 2000 er en « plug-and-play »-kommunikasjonsstandard brukt for å koble til marine sensorer og skjermer ombord på fartøy. Den regnes som etterfølgeren til NMEA 0183-serie data-buss og muliggjør pålitelig sammenkobling av forskjellig utstyr.

Er denne kabelen kompatibel med NMEA 2000-utstyr fra andre produsenter?

Ja, denne kabelen er designet for å være kompatibel med NMEA 2000-sertifiserte enheter fra andre produsenter, i tillegg til Garmin-utstyr. NMEA 2000-standarden sikrer interoperabilitet mellom samsvarsprodukter.

Hvordan skal en avgreiningskabel kobles til NMEA 2000-nettet?

En forgreningskabel må alltid kobles til den øvre delen av en T-kontakt (T-connector) eller siden av en linjeterminator. Den må aldri kobles til sidene på en T-kontakt, da disse er reservert for ryggkabelen (backbone).

Hva er den maksimalt tillatte lengden for en NMEA 2000-avgreiningskabel?

NMEA 2000-grenerkabler er begrenset til en maksimal lengde på 6 meter (20 fot). Denne kabelen på 0,3 meter overholder langt på dette kravet.

Hva er maksimal lengde på en NMEA 2000-dorsalkabel?

Maksimal lengde for en enkelt NMEA 2000-busskabel er 100 meter. Likevel kan en kabel på opptil 6 meter benyttes som busskabel eller grenkabel. En kabel lengre enn 6 meter kan kun benyttes som busskabel.

Er det nødvendig å installere termineringsmotstander på et NMEA 2000-nettverk?

Ja, det er avgjørende å installere termineringsmotstander (120 ohms) i begge ender av NMEA 2000-buslinjen. Riktig terminering er essensielt for signalintegriteten langs hele buslinjen og for at nettverket skal fungere korrekt.

Hvilken type kontakter bruker Garmin for sine NMEA 2000-produkter?

Garmin benytter NMEA 2000-mikrotilkoblinger på sine apparater, sensorer og T-tilkoblinger. Disse tilkoblingene er kompatible med andre NMEA 2000-mikrotilkoblinger og -kabler som oppfyller standarden.

Hva er en T-kobler (T-connector) i et NMEA 2000-nettverk?

En T-kontakt er en treveis-kontakt med én han-kontakt og to hun-kontakter. Den brukes til å koble et NMEA 2000-utstyr eller strømkabel til hovedbussen i nettverket.

Forsyner stamkabelen/avgreiningskabelen strøm til NMEA 2000-nettet?

Nei, denne kabelen er en passiv komponent og leverer ikke strøm til NMEA 2000-nettet. Strømforsyningen (12 V DC) tilføres via en dedikert NMEA 2000 strømkabel tilkoblet en T-kontakt.

Er dette Garmin-kabelen kompatibelt med NMEA 2000-utstyr fra andre merker?

Ja, denne kabelen er designet for integrering i et NMEA 2000-økosystem og er kompatibel med NMEA 2000-sertifiserte enheter fra Garmin og andre produsenter. NMEA 2000-standarden sikrer interoperabilitet.

Hvor skal NMEA 2000-nettverkets strømkabel kobles til?

NMEA 2000 strømkabelen må kobles til toppen av en T-kontakt, ikke på siden. Den må tilkobles en 12 Vdc strømkilde via tenningsbryteren eller en annen ekstern bryter for å unngå å tømme båtens batteri.

Hvordan sikre korrekt oppbygging av NMEA 2000-bakbussen?

For en korrekt oppbygging av NMEA 2000-bakbussen må alle T-kontaktene kobles sammen sideveis, enten direkte eller via en bakbuskabel. Den øvre delen av en T-kontakt er kun beregnet for tilkobling av en enhet eller strømforsyning, og bakbussen kan ikke føres gjennom toppen av en T-kontakt. Terminatorer må monteres i begge ender.

Hva er forskjellen mellom en NMEA 2000-bakbusskabel og en NMEA 2000-avgreiningskabel?

En stamkabel brukes til å forlenge hovedkommunikasjonsveien i et NMEA 2000-nettverk, og kobler sammen enheter plassert forskjellige steder på båten. En avgreiningskabel kobler derimot en enkelt NMEA 2000-enhet direkte til stamkabelen i nettverket. Denne kabelen (0,3 m) kan brukes til begge funksjoner.
