Signal™ RM 100 - fjernkontroll for VHF-stasjon

Garmin Signal™ RM 100 er en fjernkontrollstasjon designet for å utvide kontrollen over Garmin Signal™ VHF 400 og VHF 220 marine VHF-radioer. Den lar deg styre alle funksjoner på hoved-VHF-en fra et sekundært styrehus eller et flybridge.

Den fjernstyrte stasjonen Signal™ RM 100 er utstyrt med en 3,5 tommers fargeskjerm med berøring og kant-til-kant glassdesign, som gir et moderne utseende og en harmonisk integrasjon.

Nei, Garmin Signal™ RM 100 er en fjernstasjon. Den kan ikke fungere uten å være tilkoblet en hovedenhet Garmin Signal VHF 400 eller VHF 220.

Den fjernstyrte stasjonen Signal™ RM 100 muliggjør full kontroll over VHF-funksjoner, Digitalt Selektivt Anrop (DSC) og Automatisk Identifikasjonssystem (AIS) fra en sekundær posisjon.

Skjermen lar deg vise og kontrollere ulike funksjoner på VHF-en, inkludert informasjon knyttet til ASN, AIS, radiostillinger og systemvarsler.

Garmin Signal™ RM 100 fjernstasjon er kompatibel med hovedenhetene Garmin Signal VHF 400 og Garmin Signal VHF 220.

Garmin Signal™ RM 100 bruker Garmin BlueNet™-nettverksteknologi for å koble seg direkte til hovedenheten Garmin Signal VHF 400/220, eller via et eksisterende Garmin BlueNet-nettverk ombord på båten.

Ja, den fjernstyrte stasjonen RM 100 er kompatibel med Garmin Marine Network-enheter. Hvis imidlertid båten kun er utstyrt med slike enheter, må du bruke en Garmin Marine Network-tilkoblingskabel (referanse 010-12531-01, selges separat) for å koble den til nettverket.

Ja, dersom båten din er utstyrt med en Garmin BlueNet™-kartplotter, kan du koble hovedenheten VHF og de fjernstyrte stasjonene RM 100 til nettverksportene eller en Garmin BlueNet 20-svitsj ved hjelp av Garmin BlueNet-kabler.

Ja, den fjernstyrte stasjonen RM 100 kan kobles til ActiveCaptain-applikasjonen. Denne tilkoblingen er nødvendig for programmering av radioen med fartøyets detaljer og MMSI-nummer, samt for programvareoppdateringer.

Ved valg av monteringssted er det viktig å ta hensyn til:

Unngå ekstreme temperaturer.Respekter sikkerhetsavstanden til kompasset.Monter mikrofonen innen rekkevidde.Sørg for at monteringsstedet ikke er dekket av metalliske gjenstander som kan forstyrre trådløs forbindelse til mikrofonen.Foreslå et mellomrom på omtrent 115 mm (4 1/2 tommer) bak monteringsflaten for kabler.Hvis utsatt for vann, monter apparatet innen 45 grader av horisontalplanet og legg til en dryppsløyfe på kablene.

Det anbefales å ha minst 115 mm (4 1/2 tommer) klaring bak monteringsflaten for å redusere belastningen på kablene og kontaktene på baksiden av enheten.

RM 100-stasjonen mates via en kombinert strøm- og lydkabel. Den røde ledningen skal kobles til positiv (+) strømkilde via en manuell bryter eller tenningsbryter, og den svarte ledningen til batteriets negative (-) pol eller chassisjord. En 10 A, 32 V sikring (flatstift-type) må monteres på den røde ledningen.

Den fjernstyrte enheten RM 100 er designet for å være kompatibel med eksisterende utskjæringer i enkelte Garmin VHF-radioer. En retrofit-kit (solgt separat) kan brukes for å tilpasse installasjonen, spesielt ved utskifting av Garmin VHF 210/215- eller VHF 110/115-radioer. Maler kan være nødvendige for å utvide enkelte utskjæringer.

Garantien kan bli ugyldig dersom enheten ikke installeres i henhold til instruksjonene, utsettes for ekstreme temperaturer utenfor spesifisert område, eller dersom strømkabelen tilkobles uten riktig sikring på plass.

Monteringskittet for klammer (bail-mount kit) og retrofit-kittet for eksisterende utsparinger selges separat. En ekstern høyttaler og en Garmin Marine Network-tilpasset kabel (dersom nødvendig) er også valgfrie tilbehør.

Garmin Signal™ RM 100 er en fjernstyrt stasjon designet for utelukkende å fungere sammen med Garmin Signal™ VHF 400 og VHF 220 marine VHF-radioer. Den krever tilkobling til én av disse enhetene for å fungere og kan ikke operere selvstendig.

Ved innbygging anbefales det å legge opp ca. 115 mm (4 1/2 tommer) med plass bak monteringsflaten for å redusere belastning på kabler og kontakter. Monteringsflaten må være tilstrekkelig solid til å bære apparatets vekt og beskytte det mot overdreven vibrasjon. Apparatet kan også monteres på en brakett, der braketten selges separat.

Apparatet må monteres med maksimal helling på 45 grader fra horisontalplanet dersom monteringsstedet kan bli utsatt for vann, for å unngå oppsamling av vann nær kontaktene. Det anbefales også å legge en dryppsløyfe på alle tilkoblede kabler for å forhindre skade på apparatet.

For strømtilkobling må den røde ledningen kobles til strømkilden (+) via en manuell bryter eller tenning, og den svarte ledningen til batteriets negative terminal (-) eller til jord. En egnet sikring (10 A, 32 V, flatstift-type) må være installert.

Den fjernstyrte stasjonen kobles til hovedenheten VHF 400/220 via Garmin BlueNet™-nettet. Hvis båten kun er utstyrt med Garmin Marine Network-enheter, kreves en Garmin Marine Network-tilpasserkabel (referanse 010-12531-01). Alle Garmin Signal VHF-apparater må kobles til samme side av nettverket (BlueNet eller Marine Network) for å kommunisere.

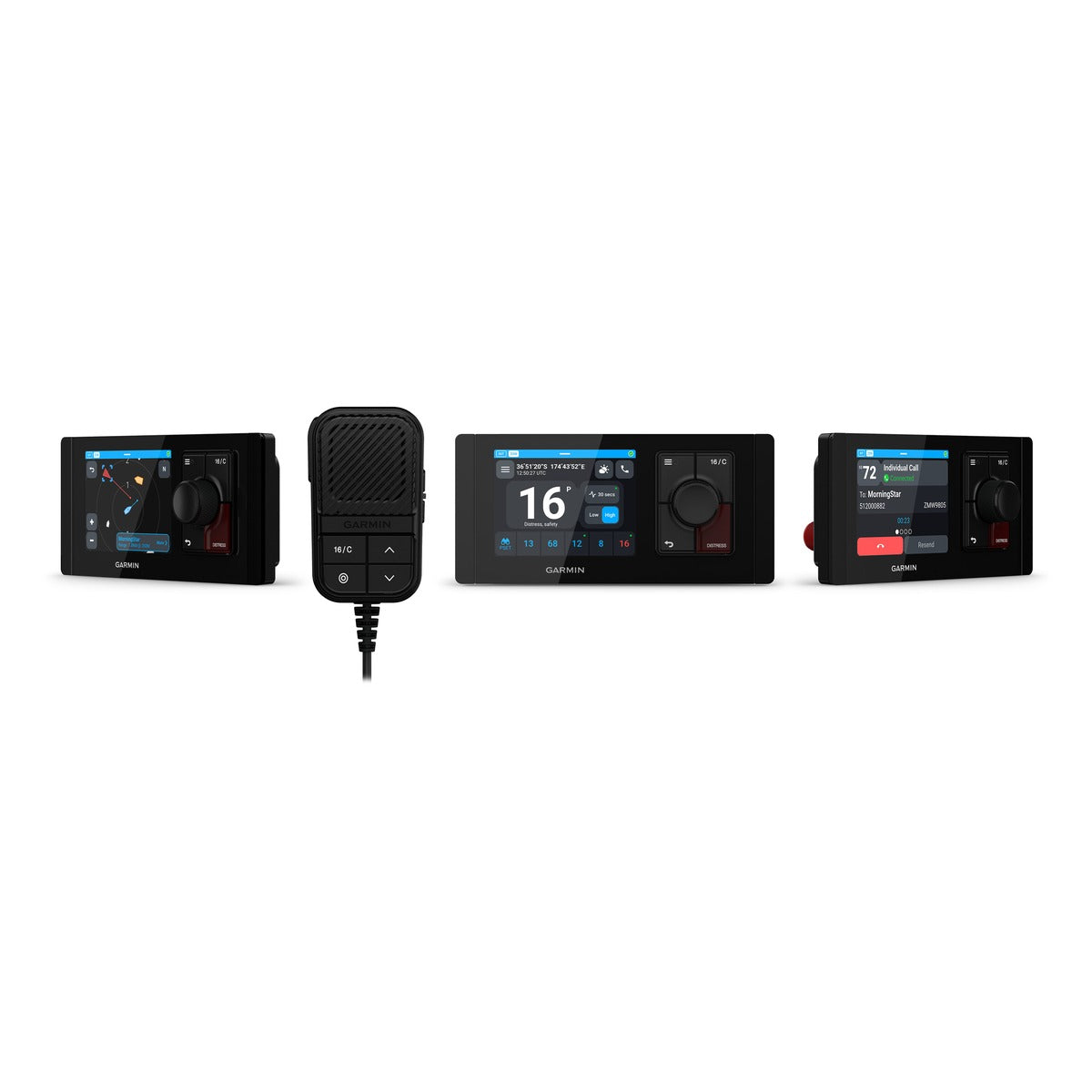

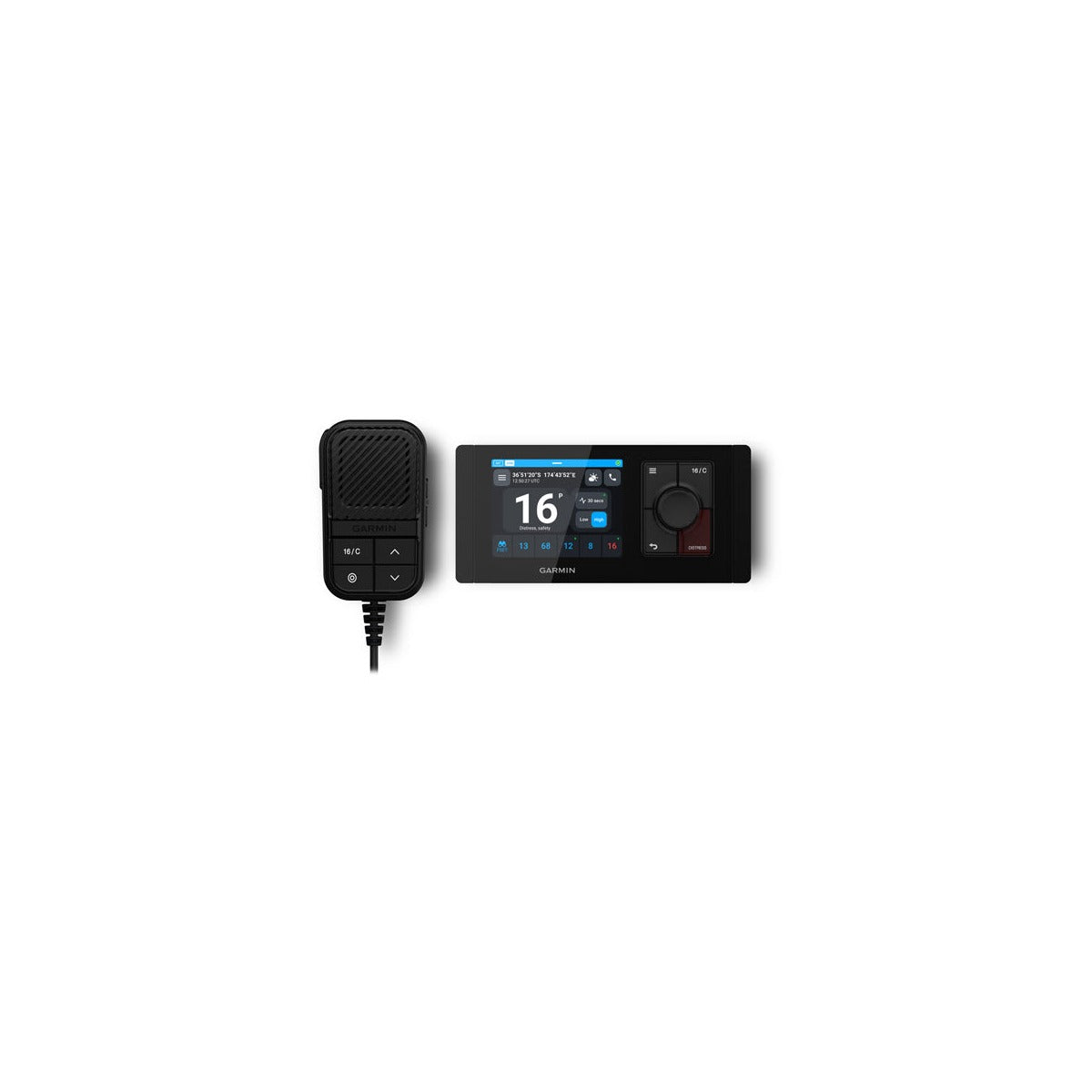

Garmin Signal™ RM 100 er en fjernstasjon med en 3,5 tommers fargeskjerm med kant-til-kant glassdesign. Den muliggjør fullstendig styring av VHF-funksjoner, Digital Selective Calling (DSC) og Automatic Identification System (AIS) fra et sekundært styrehus eller et flybridge.

Den har intuitive kontrollere, inkludert et roterende hjulet for volum og navigering i menyer, samt dedikerte knapper for kanal 16/C og nødanrop. Den medfølgende fjernmikrofonen (fist mic) lar deg bytte kanal, justere sendestyrken og styre høyttalerens volum.
