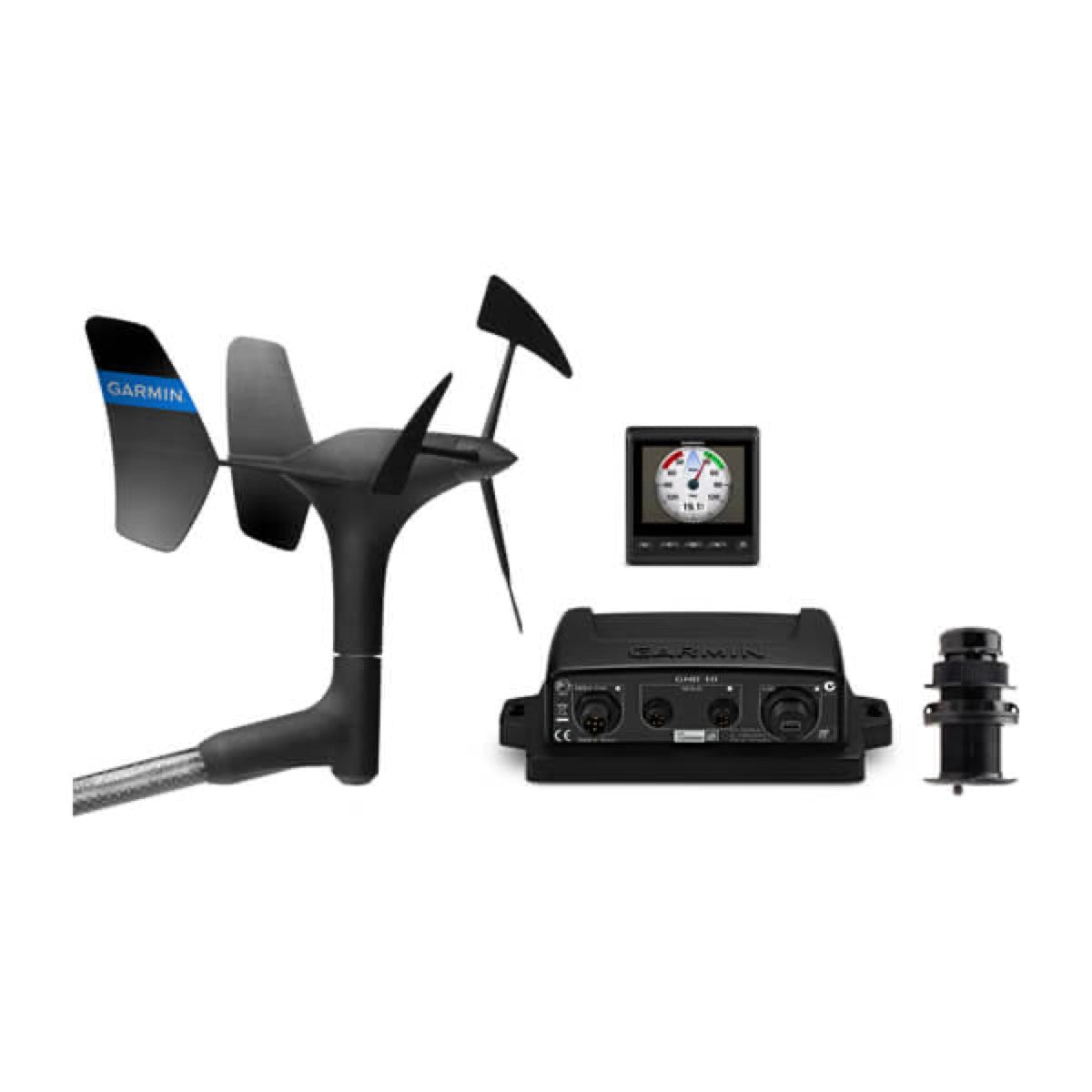

Startpakke med kablet GMI™ 52

Garmin GMI™ 52 trådbundne oppstarts pakke er en komplett løsning designet for digital instrumentering av fartøyet ditt. Den muliggjør oppbygging eller utvidelse av et NMEA 2000-nettverk, med sentralisert visning av viktige båtdata. Den er ideell for eiere av små seilbåter eller motorbåter som ønsker å modernisere sitt analoge system.

Instrumentet GMI 20 kan vise en rekke maritime data, blant annet:

Fart (vannreferert, COG/SOG)Vannets dybdeVinddata (retning, hastighet)Skipets kursGNSS-posisjonSystemtidMotordata (rask og dynamisk oppdatering)BatteristatusMiljødata (temperatur)Navigasjonsinformasjon (ruteavvik, rutedata og waypoints)

Dimensjonene på skjermen GMI 20 er som følger:

Uten solskjerm: 110 x 115 x 30 mm (høyde x bredde x dybde)Med solskjerm: 115 x 120 x 35,5 mm (høyde x bredde x dybde)

Instrumentet GMI 20 er klassifisert som IEC 60529 IPX7. Dette betyr at det tåler utilsiktet neddykking i vann opp til 1 meters dybde i inntil 30 minutter.

Vekten på GMI 20-instrumentet er 247 g uten solskjerm og 283 g med solskjerm.

Huset til GMI 20 er laget av fullstendig vanntett polykarbonat. Linsen er i glass med en antirefleksbehandling.

Nei, skader forårsaket av ekstreme temperaturer, samt følgeskader, dekkes ikke av garantien for instrumentet GMI 20. Det er viktig å overholde den angitte driftstemperatur- og lagringstemperatur-grensen, som er -15°C til 70°C (-5°F til 158°F), for enheten.

GMI 20 er designet for innbygging i dashbordet. En monteringsmal og nødvendig monteringsmateriell følger med i pakken for å forenkle installasjonen.

Ja, ved montering av instrumentet i glassfiber anbefales det å bruke en forsenker for å bore et avlastningshull gjennom gelcoat-laget alene. Dette bidrar til å unngå oppsprekking av gelcoat-laget ved tiltrekking av skruene. Det anbefales også å bruke et smøremiddel mot rusting ved montering av skruene.

Ja, det anbefales å plassere den medfølgende tetningsringen bak apparatet og påføre marin tetningsmasse rundt ringen for å hindre vanninntrengning bak instrumentpanelet.

GMI 20-instrumentet kobles til NMEA 2000-nettet ombord på båten. Nettet leverer strøm og data fra andre NMEA 2000-enheter, som vindsensorer. Pakken inkluderer NMEA 2000-kabler og -kontakter som trengs for å koble det til et eksisterende nett eller for å opprette et grunnleggende NMEA 2000-nettverk.

NMEA 2000 strømkabelen skal kobles til båtens tenningsbryter eller via en annen bryter i kretsen. Den må ikke kobles direkte til batteriet, da NMEA 2000-enheter kan tømme batteriet hvis strømtilførselen ikke blir brutt.

For å unngå interferens med et magnetkompass, må GMI 20-instrumentet ikke installeres nærmere et kompass enn den angitte sikkerhetsavstanden, som er 209 mm.

For å forhindre korrosjon på metallkontaktene er det viktig å dekke de ubrukte kontaktene med de medfølgende beskyttelseshettene.

GMI 20-instrumentet kan motta NMEA 0183-data fra én enhet via en NMEA-datakabel (følger ikke med). Det kan imidlertid ikke sende disse NMEA 0183-dataene videre til NMEA 2000-nettet. For å vise NMEA 0183-data fra kilder tilkoblet en GNX™ 20- eller GNX 21-enhet (solgt separat), må disse enhetene være på det samme NMEA 2000-nettet.

Ja, GMI 20-instrumentet kan motta data fra NMEA 0183-sensorer, men dette krever en valgfri NMEA 0183 datakabel (ikke inkludert). Det er viktig å merke seg at instrumentet ikke videresender disse NMEA 0183-dataene på NMEA 2000-nettet.

Ja, GMI 20 kan motta data fra Nexus®-instrumenter og -sensorer ved bruk av en GND™ 10-enhet (solgt separat).

En NMEA 2000 strømisolator (referanse 010-11580-00) anbefales i installasjoner der produsenten av det eksisterende NMEA 2000-nettet er ukjent. Dette sikrer at nettverket fungerer korrekt.

Ja, dersom du ikke vil ha tilgang bak enheten etter montering, er det avgjørende å koble alle nødvendige kabler til GMI 20-instrumentet før du plasserer det i utsparingen i dashbordet.
