B175M BB TH profilert 12 grader

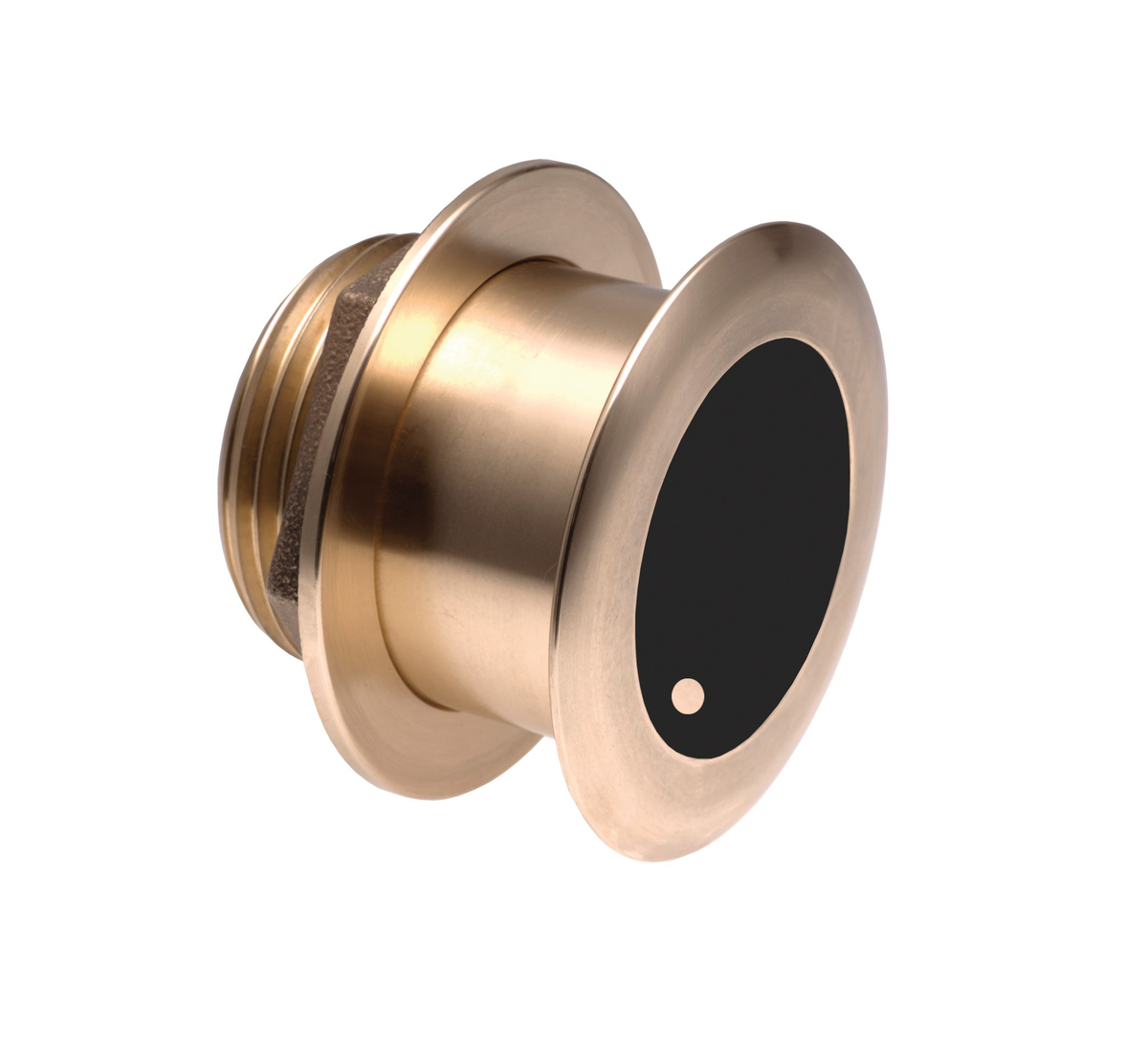

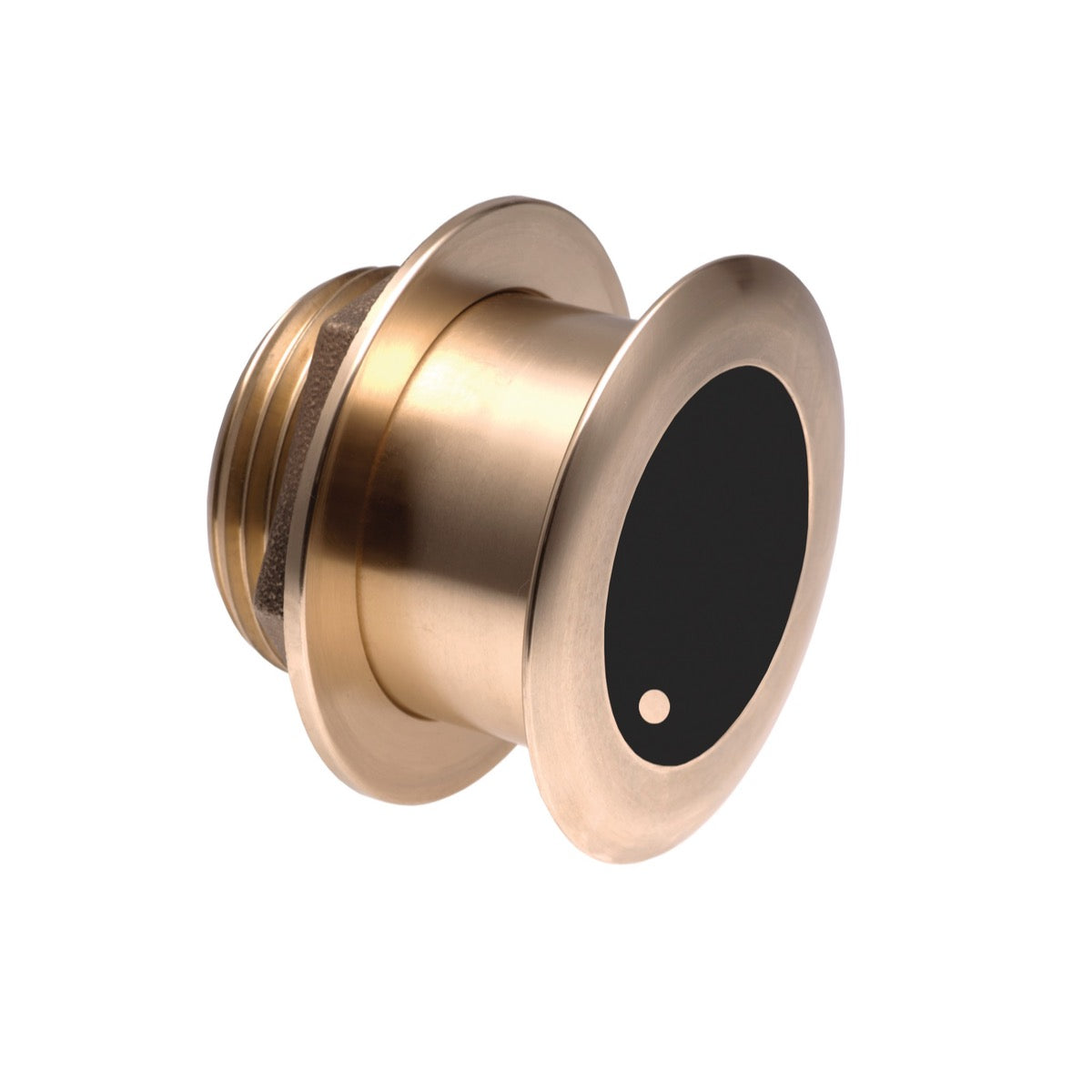

Raymarine B175M (referanse A80046) er en CHIR gjennomgående transducer i bronse med en effekt på 1 kW. Den er spesielt utviklet for mellomfrekvensbåndet og har et keramisk element vinklet på 12 grader, noe som gjør den ideell for skrog med en dødrisevinkel mellom 8 og 15 grader.

Denne CHIR-giveren opererer i frekvensområdet 85 til 135 kHz. Dette mellomfrekvensbåndet gir en balanse mellom dybdepenetrasjon og måloppløsning.

Raymarine-ekkoloddet B175M har en effekt på 1 kW, noe som gir klare og detaljerte ekkosignaler for identifisering av undersjøiske strukturer og fiskestimer.

Takket være sin CHIR middelsbåndsteknologi og 1 kW effekt kan ekkoloddet B175M oppdage mål og lese havbunnen i dybder opp til 600 meter.

CHIRP-teknologi (Compressed High-Intensity Radiated Pulse) med mellomfrekvens bruker et frekvensområde (85–135 kHz for B175M) for å skanne havbunnen. Dette gir bedre separasjon av mål, høyere oppløsning og mer pålitelig deteksjon av fisk og undervannstrukturer sammenlignet med ekkolodd med fast frekvens.

Denne giveren er ideell for seilbåter med en vinkel på spantene (deadrise) mellom 8 og 15 grader. Giverens 12° vinkel på det keramiske elementet kompenserer for denne vinkelen for å sikre en optimal vertikal stråle.

Raymarine B175M-ekkoloddet er laget av bronse, et slitesterkt og korrosjonsbestandig materiale som er spesielt egnet for gjennomgående montering.

En gjennomgående, profilert ekkoloddssonde gir en diskret installasjon med minimal hydrodynamisk motstand. Den sikrer også optimal ytelse ved å være i direkte kontakt med vannet, uten interferens med skroget.

Transduseren B175M er kompatibel med Raymarines CHIR-ekkoloddmoduler, som f.eks. CP470 eller CP570.

Ja, denne transduceren er kompatibel med Raymarine Axiom- og Element multifunksjonsskjermer som er utstyrt med CHIR-ekkoloddteknologi integrert.

Ja, B175M er en allsidig løsning. Den mellomstore frekvensbåndet og evnen til å detektere ned til 600 meter gjør den egnet for et bredt spekter av anvendelser, fra kystfiske til moderat havfiske.

Disse modellene skiller seg fra hverandre gjennom sine CHIR-frekvensbånd:

B175L (lav frekvens): 40–60 kHz, utmerket for svært store dyp.B175M (middels frekvens): 85–135 kHz, allsidig for moderate dyp og god oppløsning.B175H (høy frekvens): 130–210 kHz, ideell for detaljer i grunt vann og separering av mål nær bunnen.B175M gir et godt kompromiss for mange fiske- og navigasjonssituasjoner.

Nei, takket være det 12-graders keramiske elementet er B175M designet for å kompensere for kjølens vinkel (mellom 8 og 15 grader) og sikrer en optimal vertikal stråle uten behov for ekstra kompensasjonssko.

B175M benytter CHIRP-teknologi med mellomfrekvensbånd, noe som gir bedre separasjon av mål. Dette betyr at enkeltfisk eller fiskestimer vises tydeligere og mer distinkt, også på betydelige dyp.

B175M-ekkoloddet er spesifikt designet og konfigurert for Raymarine-systemer. Selv om transduseren er produsert av Airmar, er kontakten og spesifikasjonene optimalisert for en sømløs integrering med Raymarine-kompatible CHIRP-ekkolodd- og multifunksjonsdisplaymoduler.

Raymarine B175M (A80046) ekkoloddet leveres vanligvis med en 10 meter lang kabel.

Det 12-graders vinklede elementet gjør at transduceren kompenserer for kjølens vinkel (deadrise) på båtens skrog. Dette sikrer at ekkoloddsstrålen rettes vertikalt mot bunnen, selv om skroget ikke er flatt, og gir dermed mer nøyaktige og pålitelige avlesninger.

Som B175M er en gjennomgående transducer i bronse, og anbefales primært for fiberglass- eller trebåter. For stålbåter eller aluminiumsbåter er det vanligvis bedre å bruke transducere i rustfritt stål eller plast, eller å følge produsentens spesifikke anbefalinger for å unngå galvanisk korrosjon.

Takket være den høye oppløsningen og de klare ekko-returene fra CHIRP mellomfrekvensteknologien, kan ekkoloddet B175M skille mellom ulike bunnstrukturer som steiner, sjøgress, sedimenter eller vrak med stor nøyaktighet.
