Raymarine

T70156

Evolution autopilot med kontrollboks p70Rs & ACU-200 (kompatibel med effektmodul Type 1)

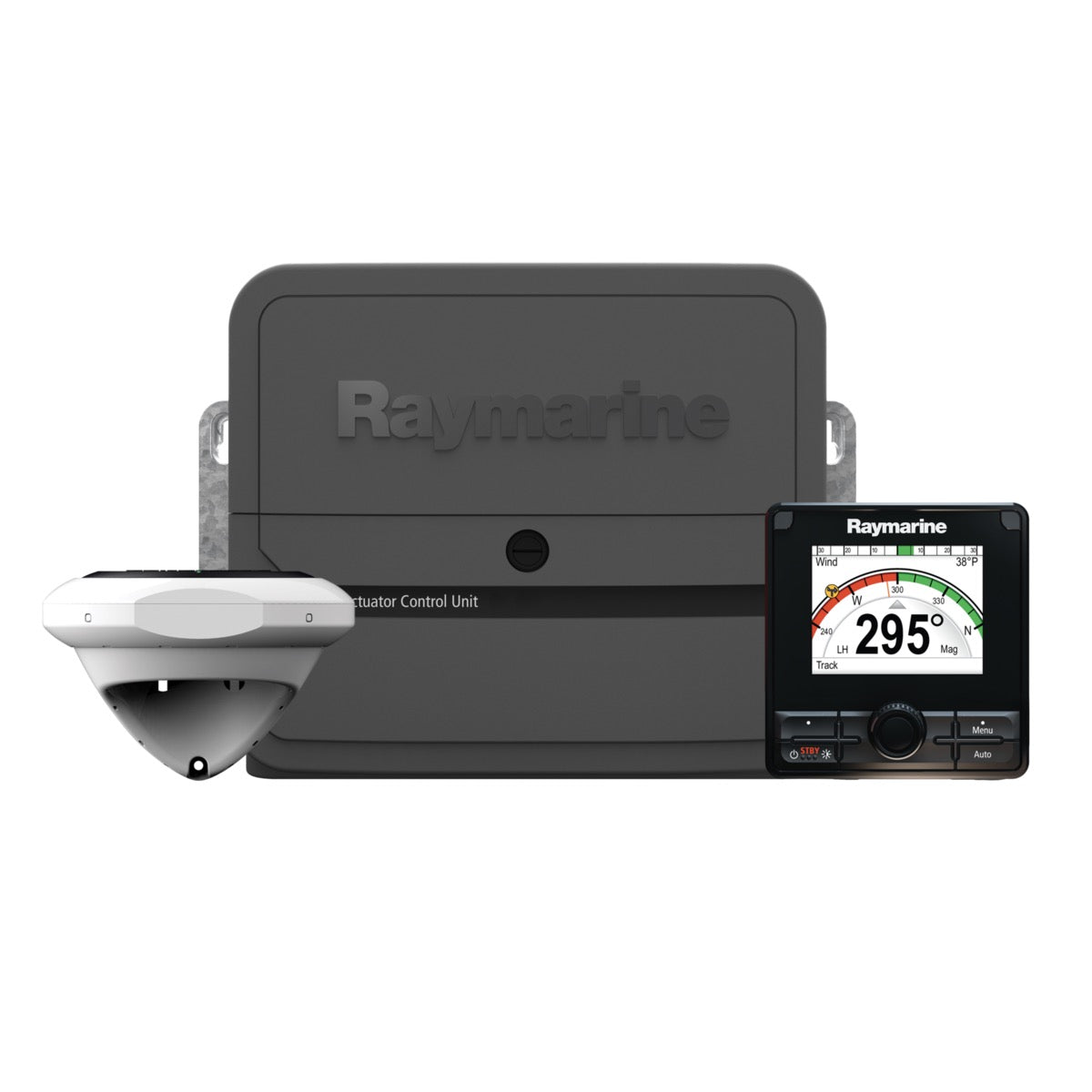

Raymarine Evolution T70156 autopiloten er en komplett løsning for fartøyer utstyrt med en Type 1 effekt-enhet. Med integrert EV-1 AHRS 9-akset sensor, ACU-200 kontrollenhet og p70Rs kontrollboks sikrer den nøyaktig kurshold via SeaTalk NG-nettet. Dette settet er et aktuelt og ytelsesmessig alternativ i Evolution-serien. Det inkluderer EV-1-sensoren, ACU-200 kontrollenheten og p70Rs kontrollboksen.

Pris inkl. mvaFå proffspris

2.419,54€

2.419,54€ ~~2.754,00€~~

inkl. mva Frakt beregnes ved betaling.

På lager

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

Maksimalt strømforbruk	185 W
Driftsspenning	12 V DC

Detaljert beskrivelse

Utviklet for seiling og motordrevne båter, Raymarines Evolution T70156 autopilot er et integrert system bestående av EV-1 sensoren, ACU-200 aktuatorenhet og p70Rs kontrollboks. Denne løsningen er spesielt beregnet for effektmoduler av Type 1, og tilbyr kompatibilitet med hydrauliske og mekaniske rorstyringssystemer for mellomstore båter.

Evolution-systemets arkitektur

Systemarkitekturen er basert på SeaTalk NG-nettet, noe som muliggjør integrering av de ulike komponentene og deres tilkobling til annen Raymarine-utstyr. EV-1-sensoren, som er det sentrale elementet i Evolution T70156, inneholder et 9-aksers attitude- og kursreferansesystem (AHRS) som leverer data for kurs, stamp, rull og svinghastighet. Denne presisjonen gjør at autopiloten kan holde en stabil kurs uavhengig av sjøforholdene.

Kontrollenhet og brukergrensesnitt

ACU-200 aktuatorenheten styrer strømforsyning og kontroll av Type 1 effektmodulen, og sikrer en sømløs grensesnitt mellom EV-1-sensorens data og rorstyringsaktuatoren. p70Rs kontrollboksen, med sitt roterende kontrollhjul og trykknapper, gir en intuitiv kontroll av autopiloten. Den skiller seg fra p70 (kun trykknapper) gjennom sitt roterende kontrollhjul, som muliggjør raske og presise kursjusteringer. Raymarines Evolution-serie inkluderer også ACU-100/150 for mindre effektmoduler og ACU-300/400 for mer krevende applikasjoner med Type 2 eller 3 effektmoduler, noe som gjør ACU-200 til et allsidig alternativ for en bred kategori fartøyer.

Dokumentasjon

Type	Nom
	EN - Notice d'installation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Gabarit de montage - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Notice d'installation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Document technique - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	FR - Notice d'installation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Gabarit de montage - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Gabarit de montage - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Notice d'installation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Manuel d'utilisation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Document technique - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	FR - Manuel d'utilisation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	FR - Notice d'installation - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Declaration de conformite - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)
	EN - Gabarit de montage - Evolution Autopilot avec boîtier de commande p70Rs & ACU-200 (compatible unité de puissance Type 1)

Ekspertvurdering

Pol CONIN

Digitalansvarlig

« Teknisk analyse: Raymarine Evolution autopilot ACU-200 p70Rs »

Raymarine Evolution Autopilot-systemet, i konfigurasjonen T70156 med ACU-200 og kontrollboksen p70Rs, utgjør en robust løsning for seilbåter og motorbåter utstyrt med en Type 1-rorstyringsenhet. Denne kompatibiliteten gjør den ideell for fartøyer av middels størrelse. Det er avgjørende å validere samsvaret mellom den eksisterende styreenheten og denne spesifikasjonen for å sikre optimal ytelse for autopiloten.

Integreringen av EV-1-sensoren er en betydelig fordel. Evnen til å levere data for kurs, stamp og rulling med høy responsivitet muliggjør en mer presis rorstyring og energibesparelse for aktuatoren sammenlignet med tidligere generasjoners systemer som kun benyttet fluxgate-kompass. Installasjonen forenkles av SeaTalk NG-nettet, som reduserer kabling og muliggjør Plug & Play-konfigurasjon med Raymarine multifunksjonsskjermer (MFD). Ved installasjon er det viktig å respektere sikkerhetsavstandene til kilder for elektromagnetiske forstyrrelser og ferromagnetiske masser for EV-1-sensoren, for å bevare nøyaktigheten til det interne kompasset. Dette settet er et utmerket valg for lystseilere som søker en balanse mellom ytelse og enkel integrering på mellomstore fartøyer, uten de kraftkravene som store yachter stiller.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

Evolution autopilot med kontrollboks p70Rs & ACU-200 (kompatibel med effektmodul Type 1)

2.419,54€

2.419,54€ ~~2.754,00€~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hvilke er de viktigste komponentene som inngår i Raymarine Evolution Autopilot T70156-systemet?

Raymarine Evolution Autopilot T70156-systemet er en integrert løsning som består av tre hovedkomponenter:

EV-1-sensoren, som er referanseenheten for kurs og helning.ACU-200-aktuatorstyringsenheten, som håndterer strømforsyning og kontroll av kraftenheten.p70Rs kontrollboks, som fungerer som brukergrensesnitt for kontroll av autopiloten.

Med hvilken type kraftenhet er autopiloten Evolution T70156 kompatibel?

Autopiloten Evolution T70156 er spesielt designet for å være kompatibel med kraftenheter av Type 1. Denne kompatibiliteten passer til hydrauliske og mekaniske rorsystemer som vanligvis finnes på mellomstore båter.

Hva er funksjonen til EV-1-sensoren i Evolution Autopilot-systemet?

EV-1-sensoren er et sentralt element i Evolution Autopilot-systemet. Den integrerer et 9-akset referansesystem for holdning og kurs (AHRS). Denne sensoren leverer nøyaktige data for kurs, stigning, rulling og rotasjonshastighet. Denne nøyaktigheten er avgjørende for at autopiloten skal kunne holde en stabil kurs, uavhengig av sjøforholdene.

Hva er forskjellen mellom kontrollboksen p70Rs og p70 standard?

Kontrollboksen p70Rs skiller seg fra p70 standard ved at den har en roterende kontrollenhet i tillegg til trykknappene. Denne roterende grensesnittet gir mulighet for raske og presise kursjusteringer, noe som gjør autopiloten enklere og mer intuitiv å betjene for brukeren.

Hvordan kommuniserer komponentene i Evolution Autopilot-systemet med hverandre?

De ulike komponentene i Evolution Autopilot-systemet, som sensoren EV-1, ACU-200 og p70Rs, kommuniserer med hverandre via SeaTalk NG-nettverket. Denne nettverksarkitekturen muliggjør integrering og sammenkobling av disse enhetene, samt tilkobling til andre Raymarine-utstyr om bord på fartøyet.

Hva er funksjonen til styreenheten ACU-200?

ACU-200 styreenheten håndterer strømforsyning og kontroll av Type 1 effekt-enheten. Den fungerer som et essensielt grensesnitt som sikrer en jevn dataoverføring fra EV-1 sensoren til skipets rorstyringsaktuator, noe som muliggjør effektiv retningskontroll for autopiloten.

Kan ACU-200 brukes med effekt-enheter av Type 2 eller 3?

Nei, ACU-200 er spesifikt designet for å fungere med effekt-enheter av Type 1. For applikasjoner som krever større effekt-enheter eller typer 2 eller 3, må du bruke andre modeller fra Raymarines Evolution-serie, slik som ACU-300 eller ACU-400, som er tilpasset disse høyere kravene.

Er det nødvendig å oppdatere programvaren til autopiloten Evolution?

Ja, det anbefales på det sterkeste å holde programvaren til autopiloten Evolution oppdatert. Raymarine publiserer jevnlig nye programvareversjoner som inkluderer ytelsesforbedringer, nye funksjoner og feilrettinger. Du finner de siste oppdateringene på Raymarines offisielle nettside.
