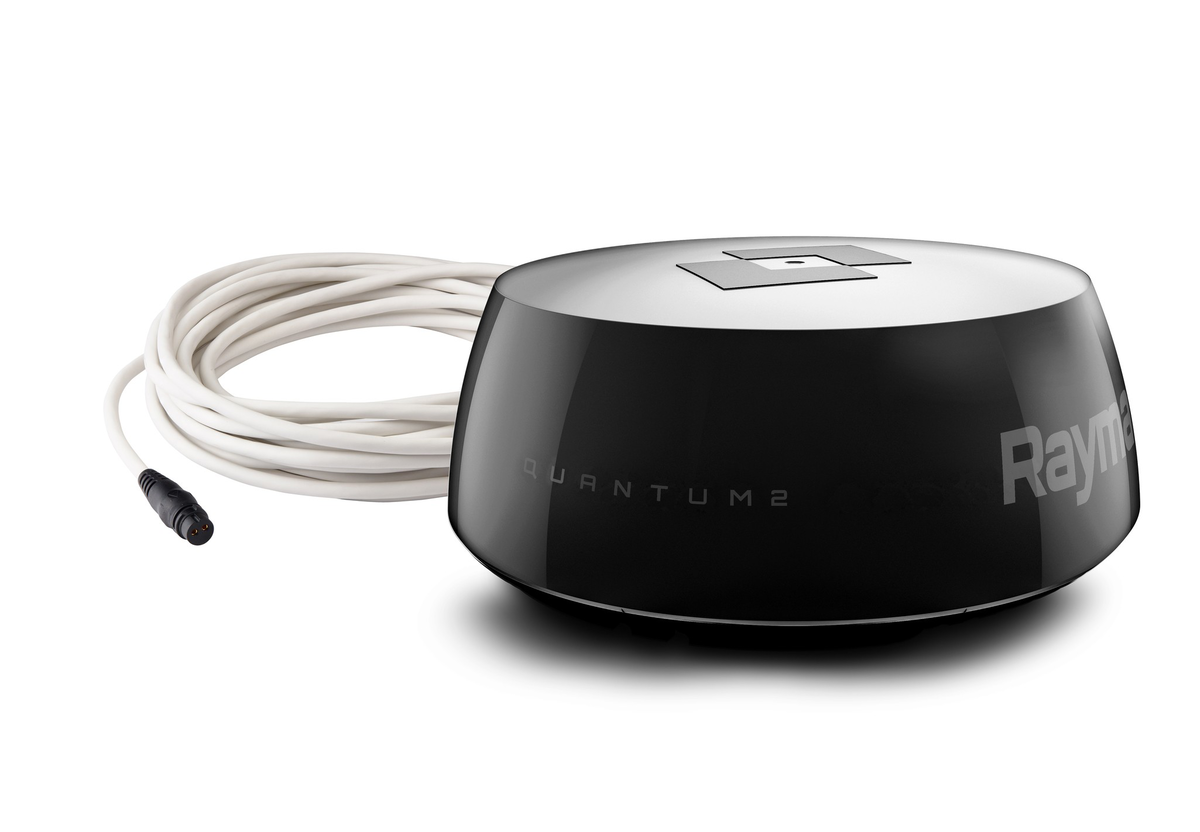

Sort radarantenne Quantum Q24D Doppler svart med 10 m strøm- og datakabel

Radaren Quantum Q24D integrerer Doppler-behandling som analyserer bevegelsen til mål i sanntid. Ekko som nærmer seg fartøyet ditt vises i rødt, mens de som fjerner seg vises i grønt. Denne funksjonen forbedrer situasjonsbevisstheten og sikkerheten til sjøs betydelig, spesielt i områder med høy trafikk eller ved redusert sikt.

CHIRP-teknologi med impulskompresjon gir flere viktige fordeler:

Høy bildeoppløsning, som muliggjør nøyaktig deteksjon av mål på både korte og lange avstander.

Lavt strømforbruk, noe som er gunstig for fartøyets batteriautonomi.

Bedre målseparasjon, selv når målene ligger tett inntil hverandre.

Den vesentlige forskjellen ligger i integreringen av Doppler-behandling av mål. Quantum Q24D legger til dette viktige informasjonslaget, som gjør det mulig å umiddelbart identifisere bevegelige mål og deres retning (innkommende i rødt, utgående i grønt), noe som ikke var tilgjengelig på Quantum-radarene av første generasjon.

Fysiske dimensjoner på Quantum Q24D radomen er som følger:

Diameter: 541 mm (21,3 tommer)Høyde: 209 mm (8,2 tommer)Vekt: 5,6 kg (12,3 pund)

Typisk strømforbruk for radaren Quantum Q24D er ca. 17 watt i sendemodus og 7 watt i hvilemodus.

Ja, Quantum Q24D-radaren har beskyttelsesgrad IPX6, noe som betyr at den er beskyttet mot kraftige vannsprut og kan brukes i maritimt miljø.

Ja, Quantum Q24D-radomen leveres med en 10 meter lang strøm- og datakabel (RayNet til RayNet), noe som forenkler installasjonsprosessen.

Quantum Q24D radar tilbyr fleksible tilkoblingsmuligheter:

Wi-Fi-tilkobling: Gir en forenklet og trådløs tilkobling til en Raymarine multifunksjonsskjerm som er kompatibel.

Ja, for optimal ytelse må antennen monteres på et sted som gir:

Uhindret sikt i alle retninger, uten obstruksjoner for å unngå skyggeområder og falske ekko.En så horisontal posisjon som mulig.Tilstrekkelig sikkerhetsavstand til skipets kompass for å unngå avvik.

Ja, det er avgjørende å sørge for at de fire luftingshullene under radomet er frie og ikke blokkerte. Disse hullene sikrer luftsirkulasjon og forhindrer fuktansamling inne i enheten.

Nei, Quantum Q24D-radaren krever ikke separat jording. Jordingen skjer tilfredsstillende via det medfølgende strømkabelen.

Wi-Fi-passordet til din Quantum Q24D-radar er trykt på en etikett under radomen. Det anbefales å notere dette passordet og oppbevare det på et sikkert sted for fremtidig bruk.

Ja, det finnes en monteringsmal for å lette installasjonen av radarenheten. Det er avgjørende at denne malen skrives ut i full skala før den brukes til å merke opp hullene for montering på overflaten.

Quantum Q24D Doppler-radaren er kompatibel med følgende Raymarine multifunksjonsdisplay (MFD):

Axiom-serien, Axiom+-serien, Axiom Pro-serien, Axiom XL-serien eS-serien, gS-serien a-serien (modeller a9, a12)c-serien (modeller c9, c12)e-serien (modeller e7, e9, e12, e16)

Radaren Quantum Q24D Doppler er IKKE kompatibel med følgende Raymarine multifunksjonsdisplay (MFD) / kartplottere:

C-Series Widescreen, E-Series WidescreenC-Series Classic, E-Series ClassicG-SeriesA-Series (modeller A65, A67, A75, A77, A78)

Ja, for å sikre full kompatibilitet og tilgang til alle funksjoner på Quantum Q24D radar, må Raymarine multifunksjonsdisplayet kjøre siste versjon av LightHouse-programvaren. Regelmessige oppdateringer er tilgjengelige på Raymarines nettside.

For at Doppler-behandlingen skal fungere korrekt, må multifunksjonsdisplayet (MFD) motta gyldige hastighetsdata. Disse kan komme fra en GPS-kilde, en fartsensor eller en annen egnet kilde tilkoblet systemet.
