Raymarine

E70620

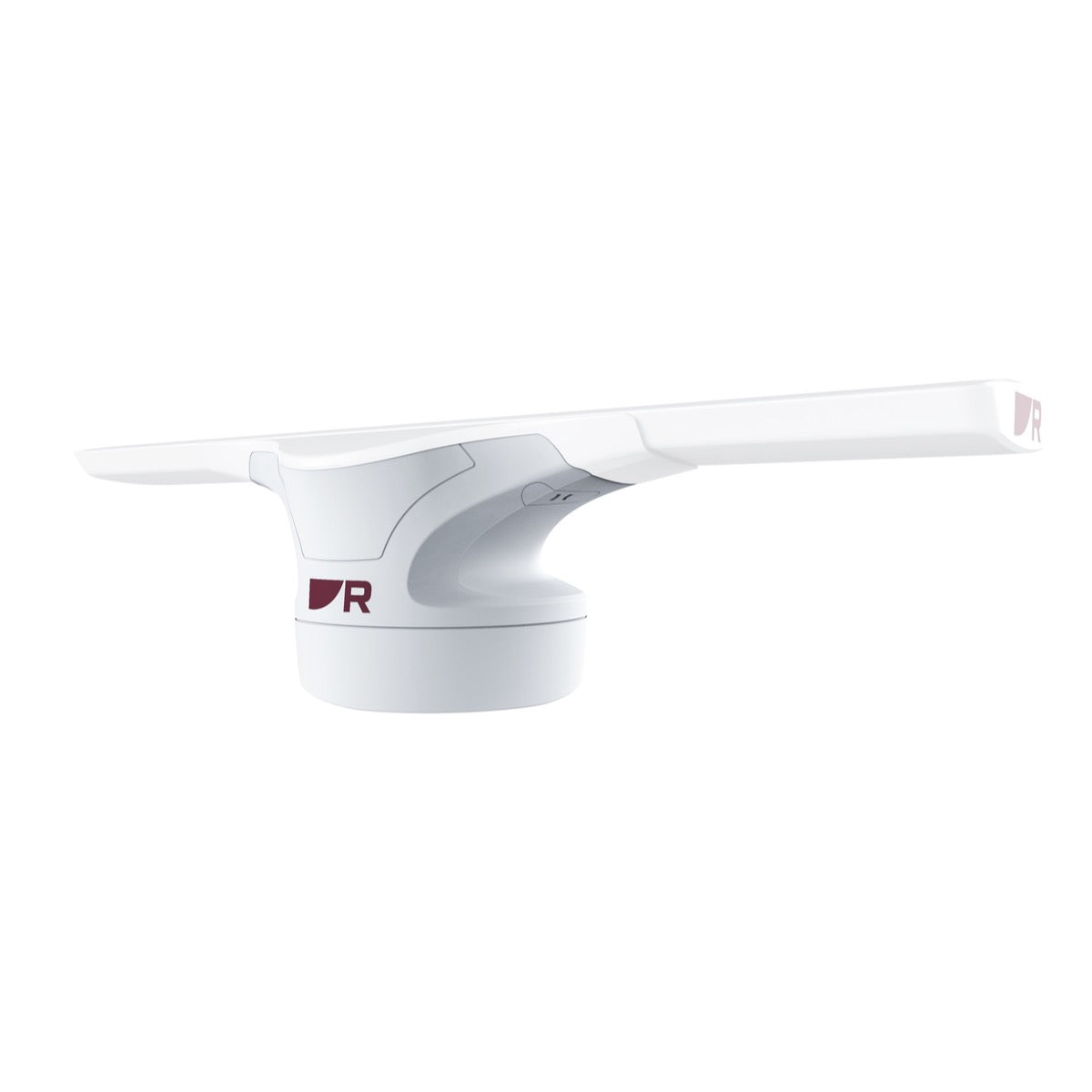

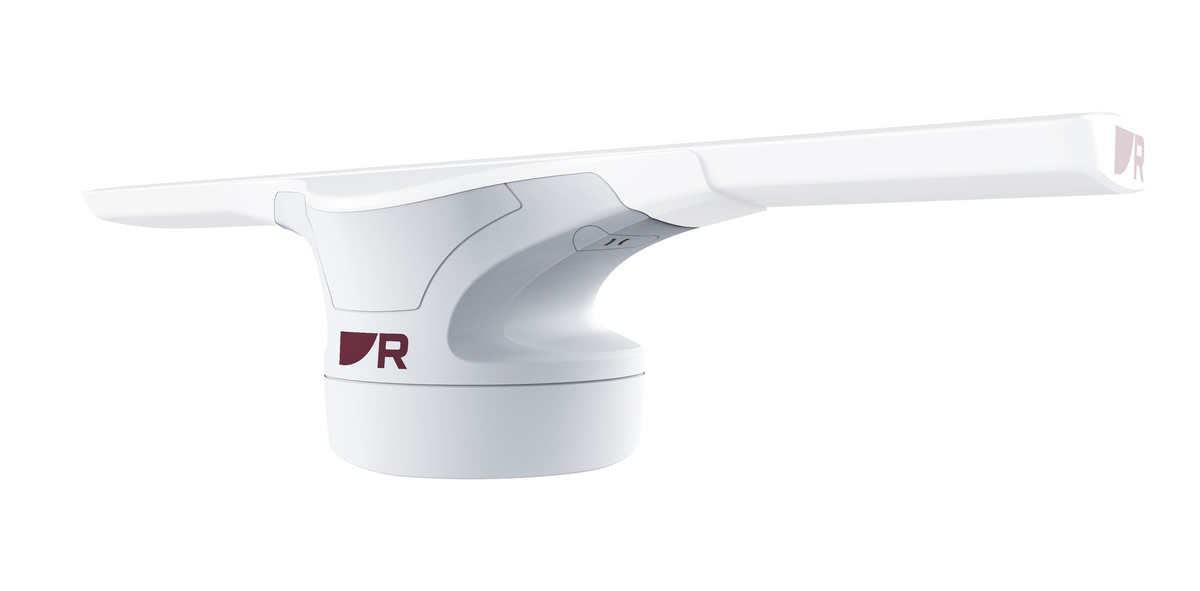

Radarstativ Cyclone 55 W

Raymarine Cyclone 55W (E70620) stativet er basisenheten i Cyclone-serien med åpen antenne, designet for å bære 36, 48 og 72 tommers antenner. Den leverer 55W effekt og inkluderer Doppler-funksjoner for avansert måloppdagelse. Stativet leveres med en VCM100 spenningsomformer og monteringsutstyr.

Pris inkl. mvaFå proffspris

5.565,76€

5.565,76€ ~~5.754,00€~~

inkl. mva Frakt beregnes ved betaling.

På lager

Gratis levering til hentepunkt over 150€ i Frankrike
Henting hos Skysat mulig

Tilpasset installasjon

Stol på Skysat for installasjon av utstyret om bord

Be om tilbud

Installatører i nærheten av deg

takket være vårt nettverk av autoriserte installatører

Finn installatør

Assistanse

Velg ekstra hjelp til montering

Tekniske spesifikasjoner

Diameter	360 mm (bunnplate)
Høyde på produktet	388 mm
Driftsspenning	12 V DC eller 24 V DC nominell
Maksimalt strømforbruk	170 W
Radarteknologi	Fast solid-state CHIRP med pulskompresjon
Maksimal rekkevidde radar	72 nm
Anbefalt sikringsstørrelse	20A (12V) / 10A (24V)
Radarrotasjonshastighet	12 / 24 / 36 / 48 / 60 o/min
Horisontal strålebredde	Varierer avhengig av antenne (2,83° for 3', 1,99° for 4', 1,32° for 6')
Vanntett	IPX6
Typisk strømforbruk	70 W
Kompassikkerhetsavstand	100 cm
Støytall	< 5 dB
Minimal rekkevidde radar	6 m
Trådet nettverk	RayNet (Ethernet)
Drifttemperatur	-25°C til +55°C
MARPA-sporing	Ja (opp til 50 mål)
Radarsendeeffekt	55 W
Radarbånd	X-bånd
Antenne/radomtype	Open Array
Bredde	360 mm
Radar Doppler-teknologi	Ja
Dobbeltrekkevidde radar	Ja (via RangeFusion™)
VelocityTrack (radar)	Ja
Vertikal strålebredde	25°
Radareffekt (topp)	55 W
Pakkens innhold	Fotstativ, 4 bolter M10, 8 muttere M10, 4 fjærskiver M10, 4 flatunderlag M10, monteringspakning, monteringsmal, radarkabel, strømkabel, VCM100, kabelklemme, 2 monteringsskruer VCM100, 3 monteringsskruer kabelklemme
Tilgjengelige alarmer	Farlige mål (via Doppler og ARPA)

Detaljert beskrivelse

Radarmastet Raymarine Cyclone 55 W (E70620) er hjertet i Cyclone-systemene med åpen array, og leverer en robust plattform for navigasjon og maritim deteksjon. Designet for å integreres med Raymarine sine åpne array-antenne på 36, 48 og 72 tommer, leverer dette stativet en effekt på 55 W, optimalisert for nøyaktig deteksjon av mål og rekkevidde tilpasset krevende fritidsbåteiere og kystfiskefartøyer.

Integrasjon og ytelse

Radarsystemet Cyclone, der dette stativet er en sentral komponent, tilbyr Doppler-radarfunksjoner, noe som muliggjør rask og intuitiv identifisering av bevegelige mål ved hjelp av fargekoding – en avgjørende egenskap for sikkerhet til sjøs og optimalisering av fiskeoperasjoner. Cyclone 55W-stativet er kompatibelt med moderne Raymarine multifunksjonsdisplay, og sikrer en sømløs integrasjon i LightHouse-arkitekturer. For optimal ytelse krever systemet pålitelige datakilder for radar-målfatning og Doppler-funksjoner.

Design og installasjon

Med monteringspunkter på 335 x 271 mm og en fotbredde på 360 mm, er stativet designet for robust installasjon. Det har fire M10-monteringspunkter for sikker festing. Kabelrutealternativene (bakre eller sentral utgang) og en minimum bøyeradius på 52 mm muliggjør integrering på ulike master eller baugbjelker. Som et alternativ til lukkede radomer, leverer Cyclone 55W høyere oppløsning og rekkevidde, og skiller seg ut i Raymarines sortiment som en mellomløsning mellom kompakte systemer og høyytelses profesjonelle radarer som Cyclone Pro.

Dokumentasjon

Type	Nom
	EN - Plan technique - Piedestal Radar Cyclone 55 Watts
	EN - Plan technique - Piedestal Radar Cyclone 55 Watts
	EN - Plan technique - Piedestal Radar Cyclone 55 Watts
	EN - Notice d'installation - Piedestal Radar Cyclone 55 Watts
	FR - Notice d'installation - Piedestal Radar Cyclone 55 Watts
	EN - Declaration de conformite - Piedestal Radar Cyclone 55 Watts
	EN - Declaration de conformite - Piedestal Radar Cyclone 55 Watts
	EN - Gabarit de montage - Piedestal Radar Cyclone 55 Watts

Ekspertvurdering

Pol CONIN

Digitalansvarlig

« Teknisk analyse av Raymarine Cyclone 55W radarstativ »

Radarmastens Raymarine Cyclone 55 Watt er en relevant løsning for avanserte fritidsbåter og mindre fiskebåter som krever bedre radardekning enn hva en kompakt radom kan tilby, uten størrelses- og effektbegrensningene til svært kraftige open array-systemer. Med 55 W yter den et utmerket kompromiss mellom rekkevidde og målklarhet, noe som er spesielt nyttig for kystnavigasjon, påvisning av fugler for fiskeformål og kollisjonsforebygging i moderat trafikkert farvann.

Når det gjelder installasjon, krever dette mastoppsettet nøye planlegging av integrering i fartøyets elektriske system, med korrekt kabelføring og jording. Festepunkter M10 og kabelføringmuligheter (bak eller sentralt) gir fleksibilitet for montering på ulike mast- eller bueoppheng. Det er avgjørende å overholde kompass-sikkerhetsavstanden spesifisert i teknisk dokumentasjon for å unngå magnetisk interferens. Denne modellen skiller seg fra radomer ved at den kan bære større antenner (opptil 72 tommer), noe som gir bedre målseparasjon og økt rekkevidde – avgjørende faktorer for forbedret situasjonsbevissthet. Den henvender seg derfor til brukere som ønsker å optimalisere sitt radarsystem uten å investere i de kraftigere Cyclone Pro-modellene, som ofte er overdimensjonerte for mellomstore enheter.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhet

Dine betalingsinformasjon og data behandles på en sikker måte.

Radarstativ Cyclone 55 W

5.565,76€

5.565,76€ ~~5.754,00€~~

Vanlige spørsmål

Trenger du hjelp? Kontakt oss

Hvilken radarskålstørrelse er kompatibel med Cyclone 55 Watts autopilotstativ?

Raymarine Cyclone 55 Watts autopilotstativ er designet for å fungere med Raymarine open array radarskåler på 36, 48 og 72 tommer.

Hva er hovedfunksjonene til radarsokkelen Cyclone 55 Watts?

Radarsokkelen Raymarine Cyclone 55 Watts er hjertet i Cyclone radarsystemer med åpen antenne. Den leverer 55 watt effekt og integrerer Doppler-radarteknologi, noe som muliggjør rask og intuitiv identifisering av bevegelige mål ved hjelp av fargekoding. Den er optimalisert for nøyaktig deteksjon og rekkevidde tilpasset behovene innen maritim navigasjon.

Med hvilke Raymarine multifunksjonsdisplay er dette radarstativet kompatibelt?

Radarstativet Cyclone 55 Watts er kompatibelt med moderne Raymarine multifunksjonsdisplay som benytter LightHouse-arkitekturen. For optimal ytelse krever systemet pålitelige datakilder for radar-målfatning og Doppler-funksjoner.

Hva er monteringsmålene for radarsokkelen Cyclone 55 Watts?

Radarsokkelen Cyclone 55 Watts er designet for robust installasjon. Den har monteringspunkter med senteravstand på 335 x 271 mm og en bunnbredde på 360 mm. Sokkelen er utstyrt med fire M10 monteringspunkter for sikker festing.

Hvordan kan kablene føres under installasjon av radarstativet?

Radarstativet Cyclone 55 Watt har muligheter for kabelrouting, med mulighet for bakre eller sentral utgang. Minste bøyeradius for kablene er 52 mm for å lette integrering på ulike typer master eller baugbøyler.

Bruker radarpodestet Cyclone 55 Watt Doppler-teknologi?

Ja, radarsystemet Cyclone, der dette podestet er en sentral komponent i, integrerer Doppler-radarteknologi. Denne teknologien muliggjør rask og intuitiv identifisering av bevegelige mål ved hjelp av fargekoding, noe som er avgjørende for sikkerhet til sjøs og optimalisering av fiskeoperasjoner.

Hvilke andre komponenter er nødvendige for å få radarsystemet til å fungere med dette stativet?

For å fungere, krever radarpod Cyclone 55 Watt flere tilleggskomponenter:

En Raymarine open array-antenne (36, 48 eller 72 tommer).En spenningsomformer-modul VCM100.Støttede Raymarine multifunksjonsdisplay med LightHouse-arkitektur.Pålitelige datakilder for radar-måling og Doppler-funksjoner.

Hva skiller radarsokkelen Cyclone 55 Watts fra lukkede radomer?

Radarsokkelen Cyclone 55 Watts, som et open array-system, posisjoneres som et alternativ til lukkede radomer. Den leverer høyere oppløsning og rekkevidde, og skiller seg ut i Raymarines portefølje som en mellomløsning mellom kompakte systemer og profesjonelle høy-effekt radarsystemer som Cyclone Pro.
