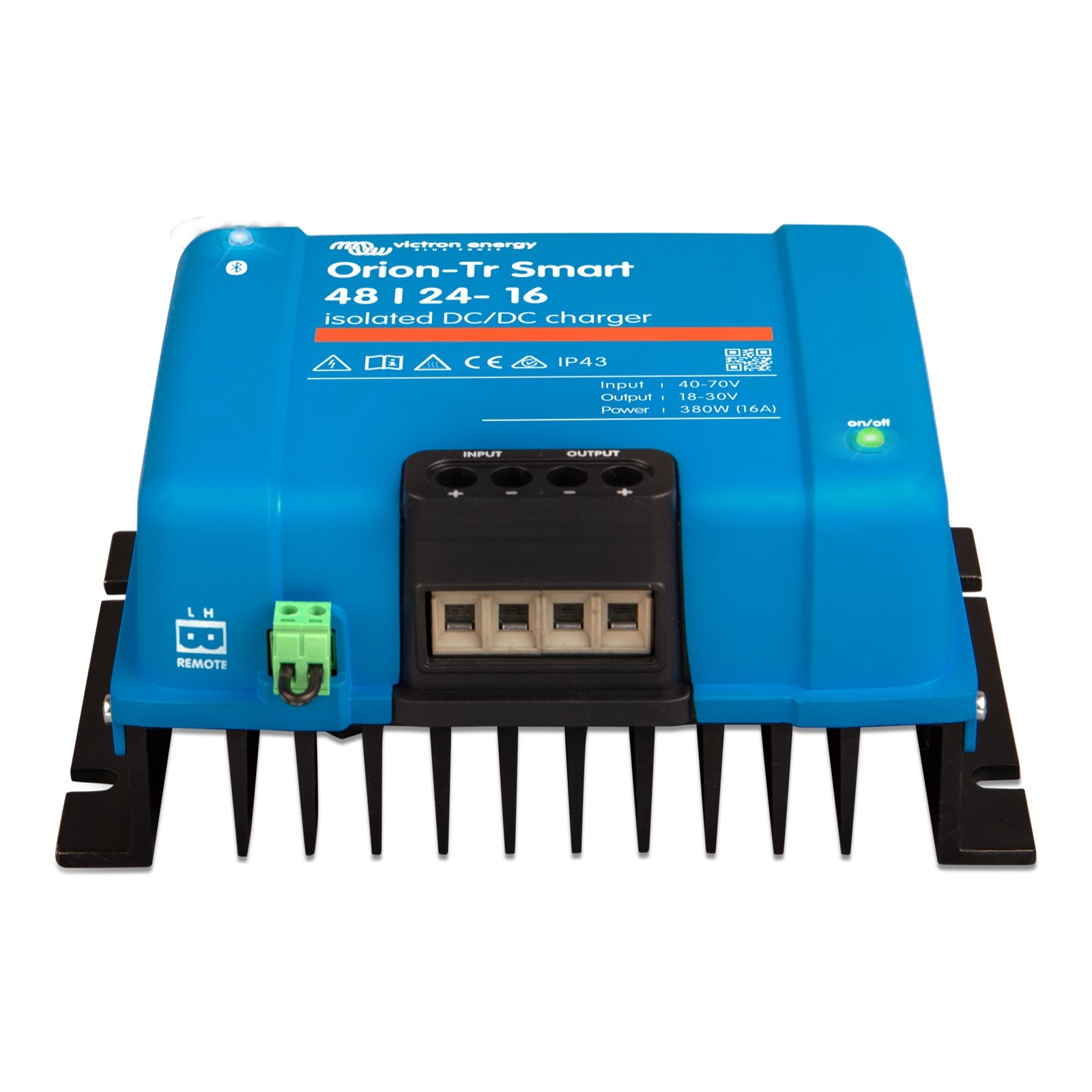

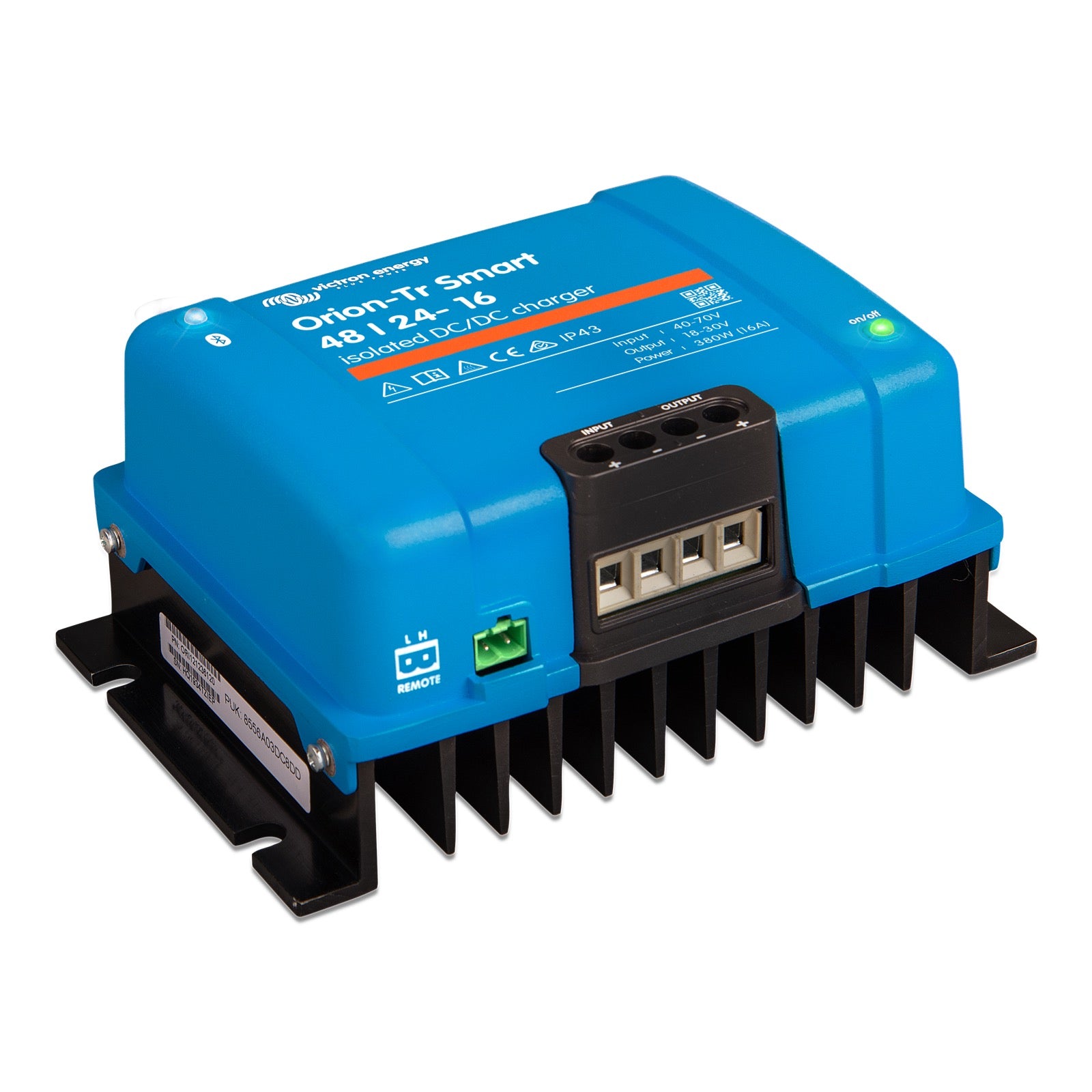

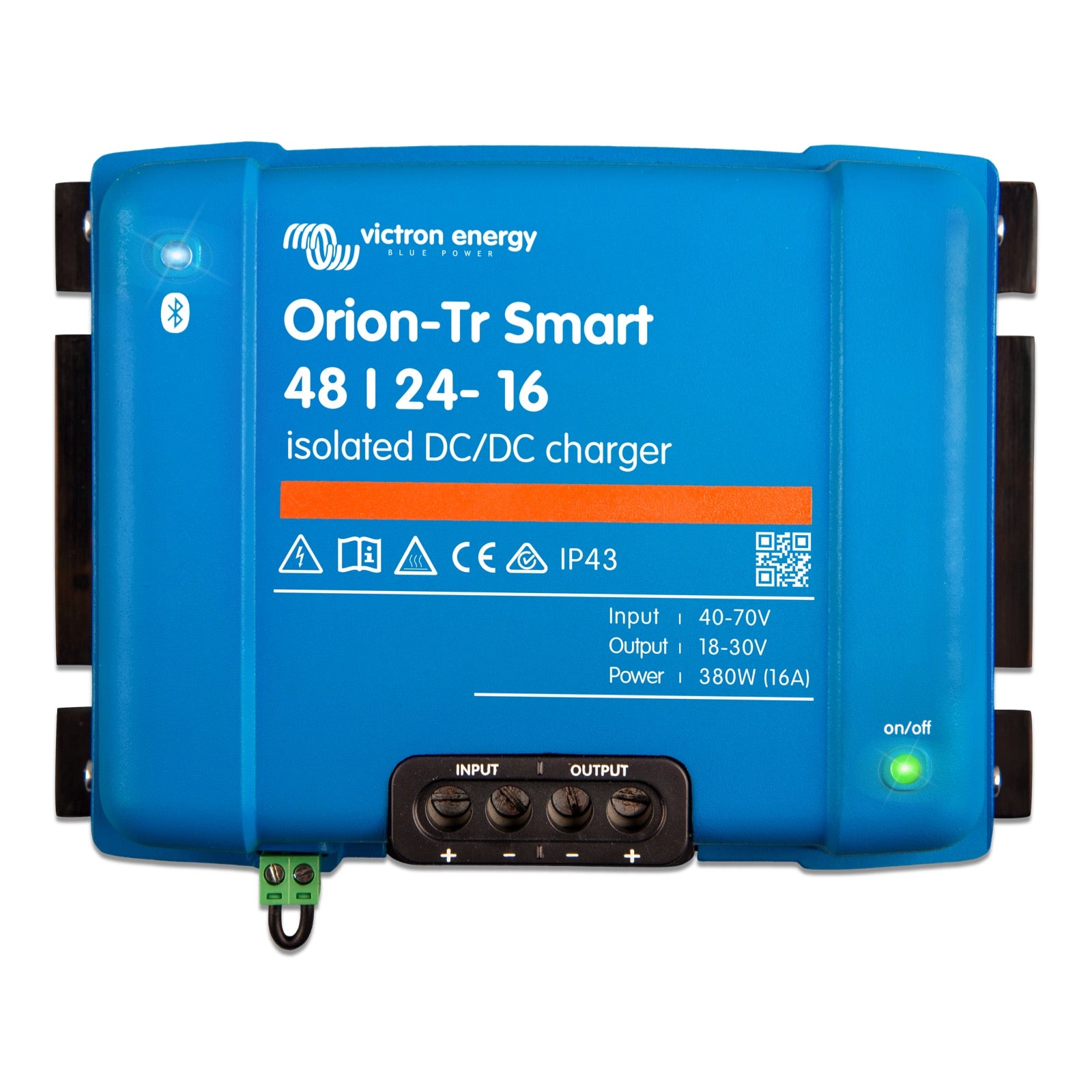

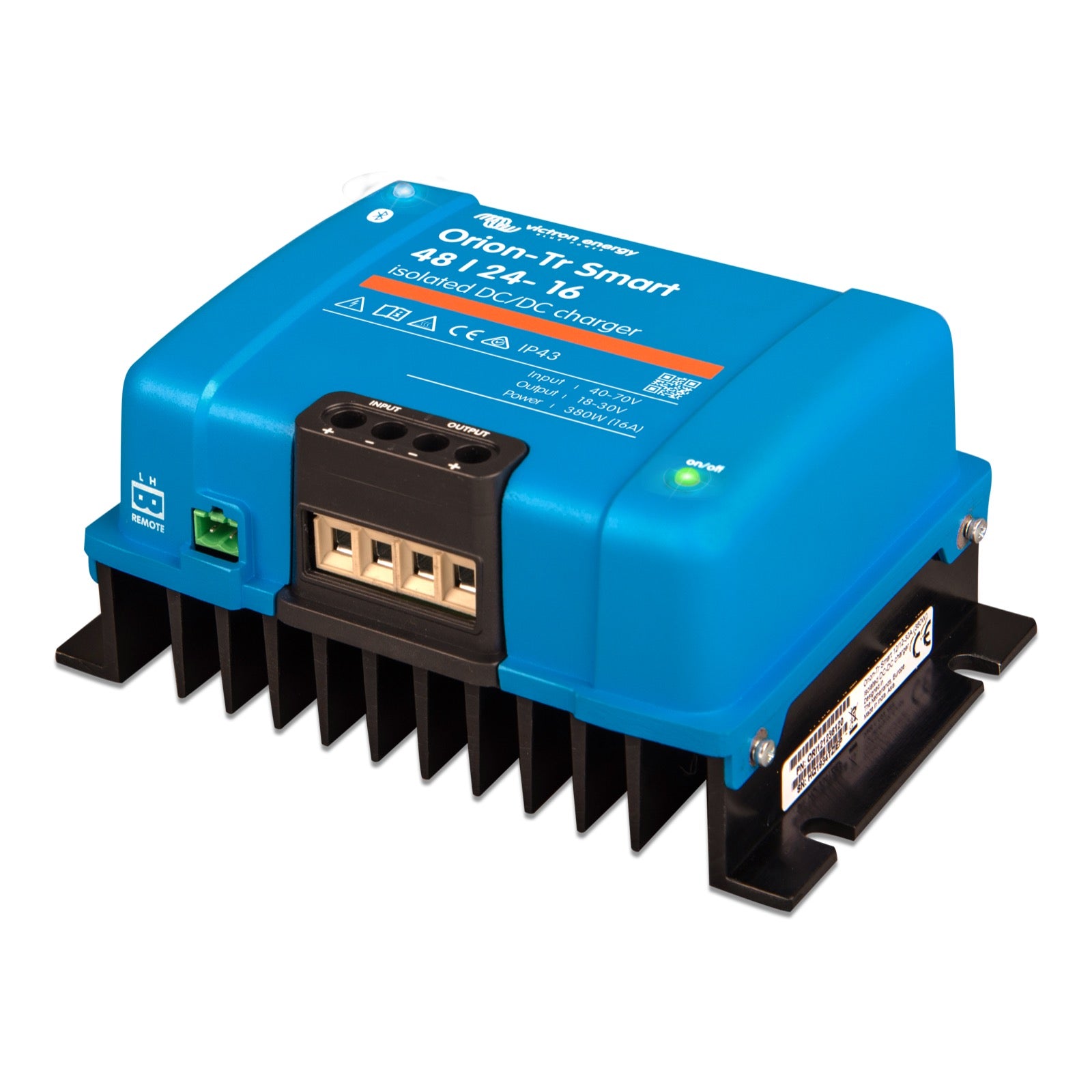

Orion-Tr Smart 48/24-16A

Dette er en isolert DC-DC-lader designet for doble batterisystemer i moderne kjøretøy og båter. Den sørger for adaptiv ladekontroll og stabil strømforsyning, med spenningsomforming og galvanisk isolasjon for økt sikkerhet og redusert elektrisk støy i krevende miljøer.

Orion-Tr Smart 48/24-16A leverer en nominell effekt på 380W. Den kan levere opptil 16A kontinuerlig ved en omgivelsestemperatur på 40°C.

Laderen har en nominell inngangsspenning på 48V, med en operasjonsområde fra 32V til 70V. Den leverer en utgangsspenning på 24V, som er justerbar mellom 20V og 30V.

Ja, Orion-Tr Smart 48/24-16A er kompatibel med smarte alternatorer (Euro 5/6). Den har integrert motorstoppdeteksjon som sikrer kontrollert lading og forhindrer utlading av startbatteriet når alternatoren ikke leverer strøm.

Laderen bruker en adaptiv tretrinns ladealgoritme:

Bulk (Hurtiglading): Kontrolleren leverer maksimal ladestrøm for å lade batteriene raskt opp.

Absorpsjon: Når batterispenningen når innstilt absorpsjonsspenning, bytter kontrolleren til konstant spenning. For blybatterier justeres absorpsjonstiden etter dype utladninger, mens den for litiumbatterier er fastsatt til 2 timer som standard.

Float (Vedlikehold): En vedlikeholdsspenning påføres batteriet for å holde det fulladet. En ny ladeprosess starter hvis batterispenningen faller betydelig.

Ja, Orion-Tr Smart 48/24-16A er designet for å optimalisere levetiden til bly- og litiumbatterier takket være sin adaptive ladealgoritme. Lademodus (fast eller adaptiv) og absorpsjonstid kan konfigureres via VictronConnect-appen.

Laderen har flere elektroniske beskyttelsesfunksjoner:

Beskyttelse mot kortslutning. Beskyttelse mot overbelastning. Beskyttelse mot overoppheting med effektreduksjon (derating). Beskyttelse mot overoppheting av kontakter. Lås av inngangsspenning.

Laderen konfigureres og overvåkes via VictronConnect-appen, takket være den integrerte Bluetooth Smart-tilkoblingen. Appen er tilgjengelig for Apple- og Android-smarttelefoner og -nettbrett, og gjør det mulig å tilpasse innstillinger, overvåke data i sanntid og oppdatere fastvaren.

Nei, det anbefales å montere laderen vertikalt på en ikke-brennbar overflate, med effektterminalene vendt nedover for å sikre optimal kjøling. Det må også overholdes en minimum klaring på 10 cm over og under produktet.

For batterikoblinger anbefales det å bruke fleksible flertrådede kobberkabler. Den enkelte tråddiameteren bør ikke overstige 0,4 mm (0,016 tommer) eller ha et tverrsnitt på 0,125 mm² (AWG26). Installasjonen må også inkludere en sikring i henhold til anbefalingene i manualen, for hvilken det finnes en anbefalingstabell i den tekniske dokumentasjonen.

Motorstoppdeteksjon er en integrert mekanisme som sørger for at laderen bare leverer strøm når motoren på kjøretøyet går. Dette hindrer utlading av startbatteriet når generatoren ikke leverer effekt, og forhindrer at spenningen om bord i kjøretøyet blir for lav. Det er ikke nødvendig å installere en separat motorsensor eller foreta inngrep i CAN-bus-systemet.

Ja, Orion-Tr Smart DC-DC-laderen kan brukes enten som en batterilader eller som en strømforsyning. I strømforsyningsmodus holder utgangsspenningen seg stabil, uavhengig av belastningen eller variasjoner i inngangsspenningen (innenfor angitt område).

Ja, for systemer som krever høyere belastningskapasitet, kan et ubegrenset antall Orion-Tr Smart-enheter kobles parallelt for å øke total utgangseffekt.

Laderen bør monteres nær batteriet, men aldri direkte over det. Dette forhindrer eventuelle skader som følge av gassutslipp fra batteriet under lading.

Enheten fungerer med en nominell inngangsspenning på 48V og tåler en inngangsspenning mellom 32V og 70V.

Den nominelle utgangsspenningen er 24V, men den er justerbar via VictronConnect-applikasjonen innenfor et område fra 20V til 30V. Dette gir fleksibilitet for tilpasning til ulike batterityper eller strømbehov.

Fjernstart/stop-funksjonen lar deg aktivere og deaktivere laderen eksternt. Dette kan gjøres enten via dedikert fjernstart/stop-kontakt, eller via VictronConnect-applikasjonen. Det er nyttig for en kablet bryter eller automatisk kontroll via et batteristyringssystem (BMS).

Orion-Tr Smart DC-DC-laderen sørger for separasjon mellom startbatteri og servicebatteri når motoren ikke er i gang. Denne funksjonen hindrer at servicebatteriet tømmer startbatteriet.

Ja, det er avgjørende å lese manualen nøye før installasjon og bruk. Viktige forholdsregler inkluderer:

Installer produktet i et varmebestandig miljø og sørg for tilstrekkelig ventilasjon.Plasser aldri laderen direkte på batteriet.Unngå gnister nær batteriet.Kontroller polariteten før og under tilkobling av batteriet, da produktet ikke er beskyttet mot omvendt polaritet.

Laderen er utstyrt med en inngangsspenningssperre (input voltage lock-out). Den vil slå seg av hvis inngangsspenningen faller under en konfigurerbar sperreverdi og starte igjen når inngangsspenningen stiger over startverdien. Disse verdiene er konfigurerbare via VictronConnect-appen.
