Orion-Tr Smart 24/48-8.5A

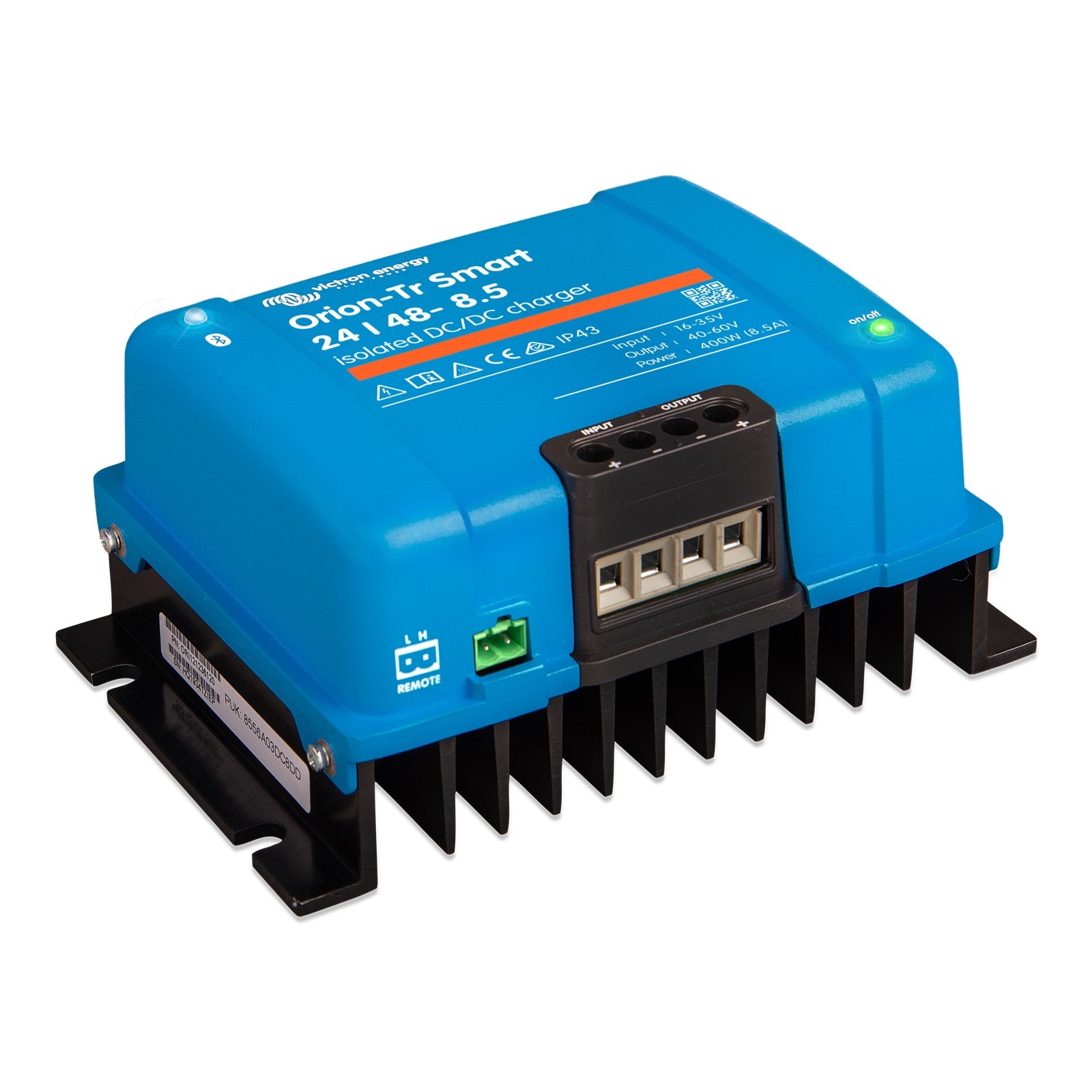

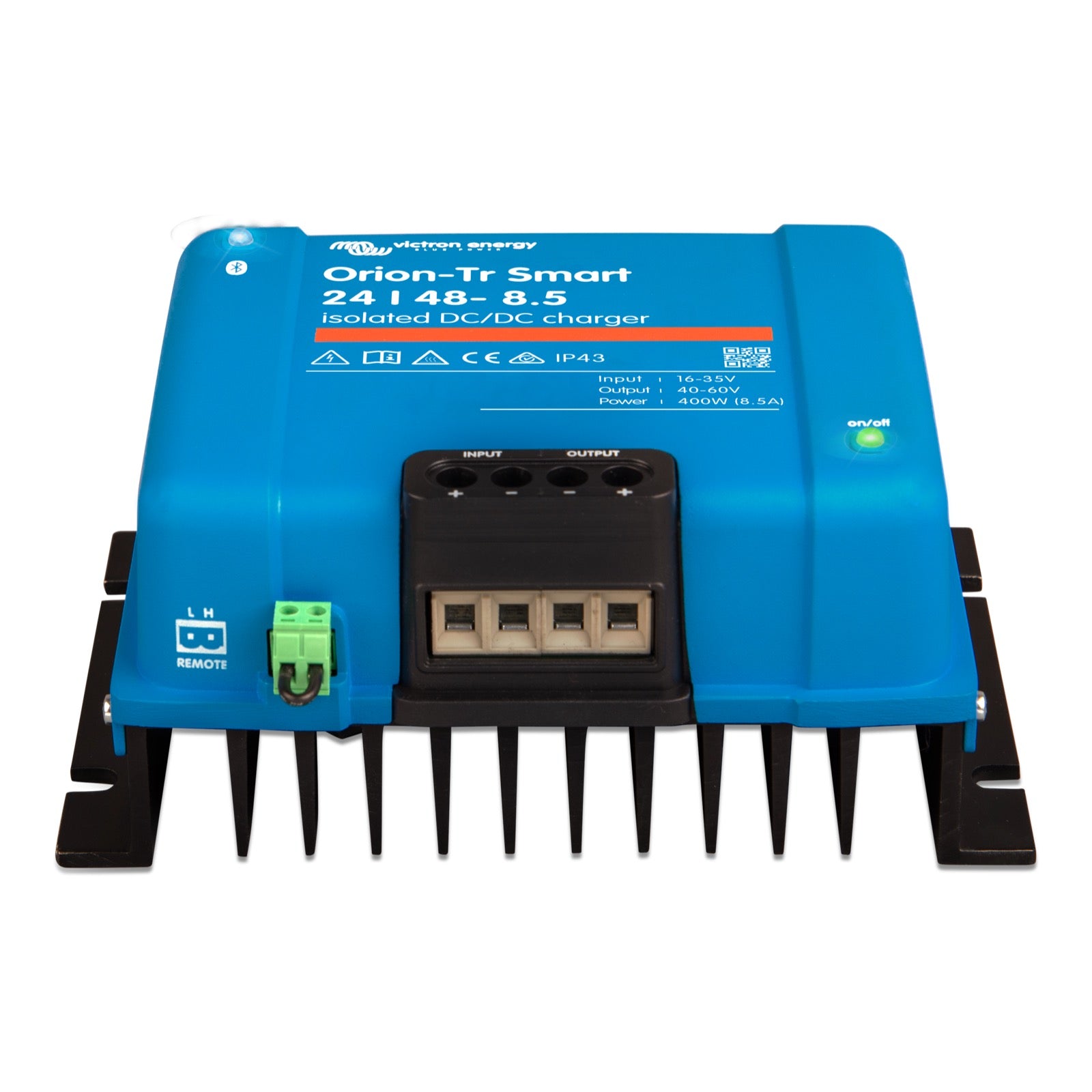

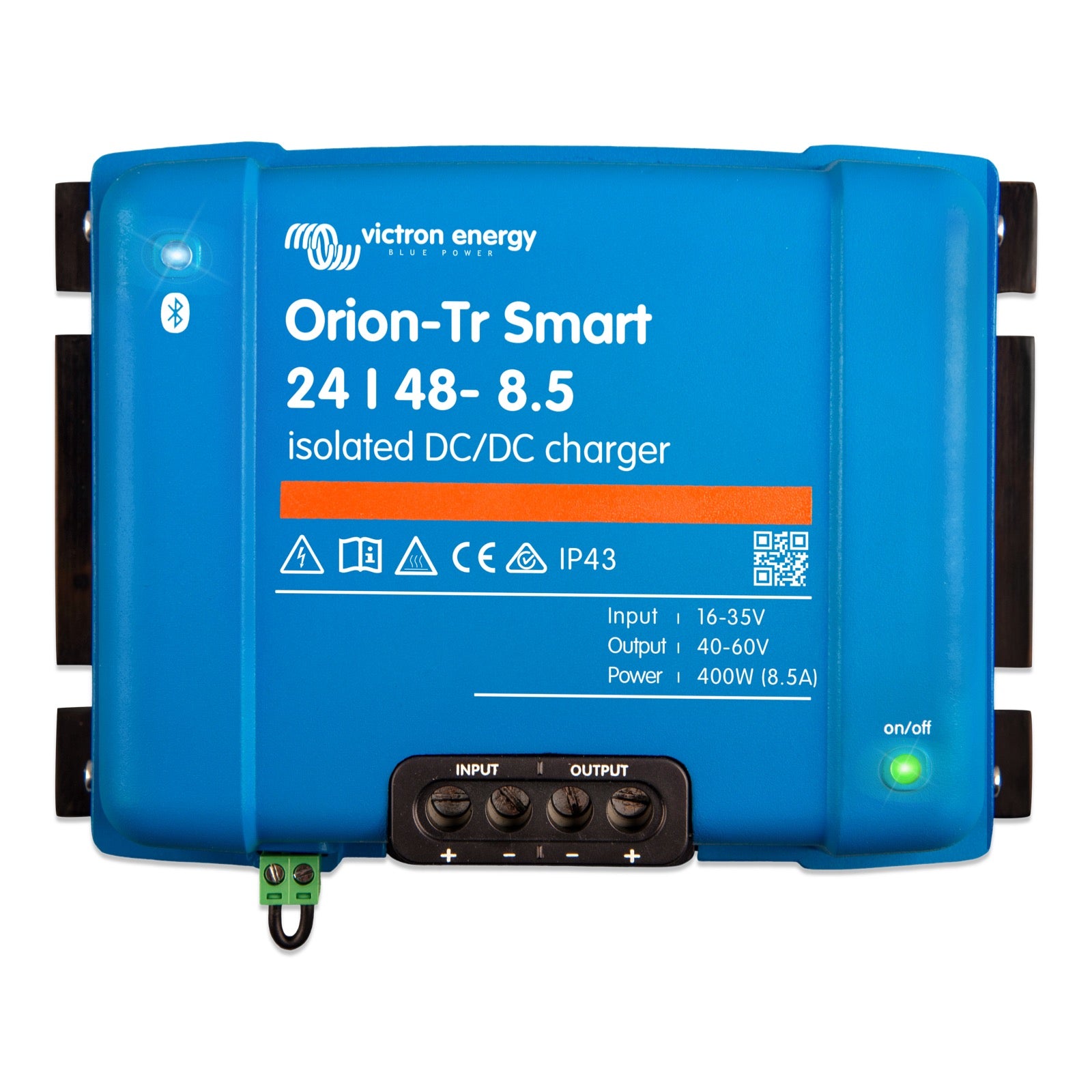

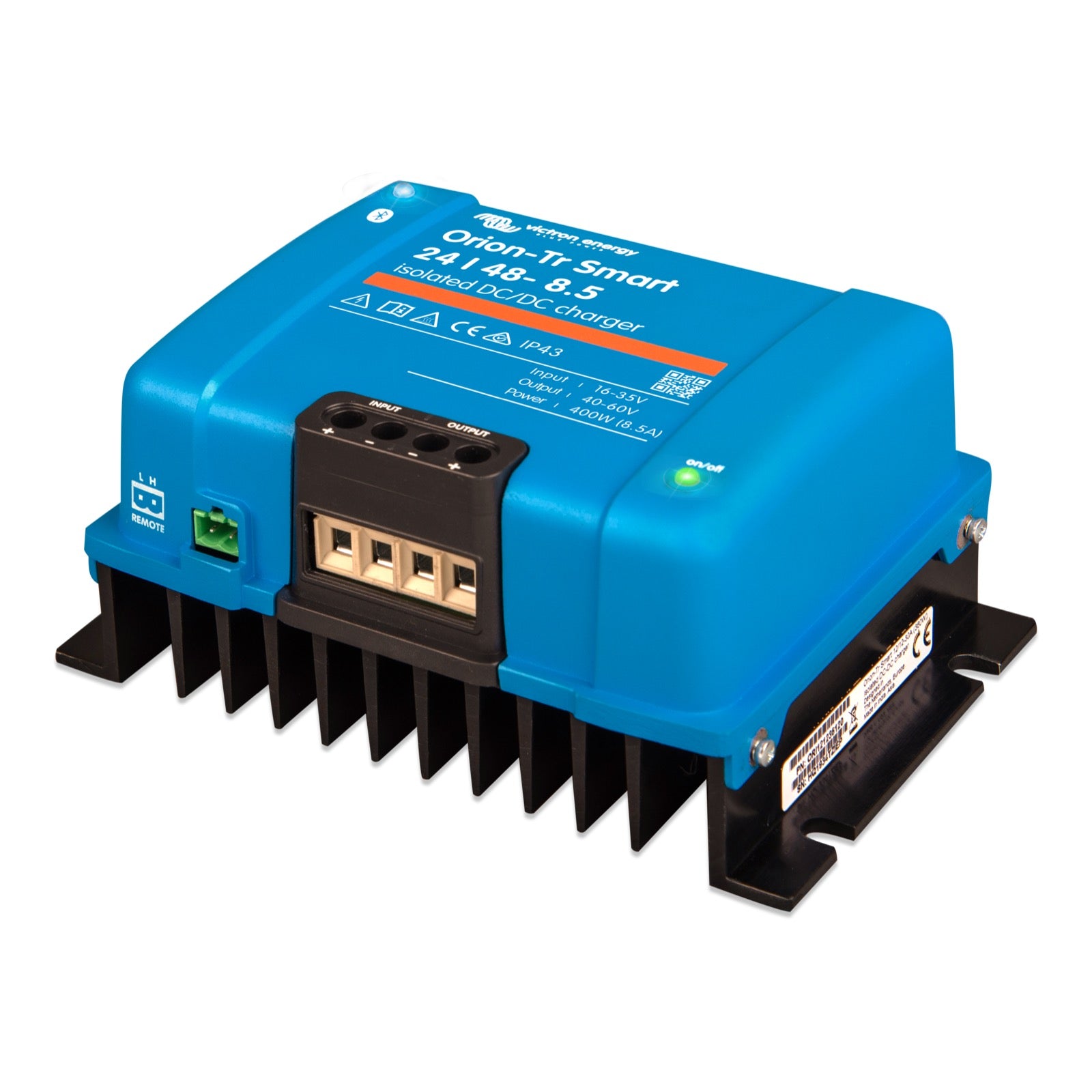

Victron Energy Orion-Tr Smart 24/48-8.5A er en isolert DC-DC-omformer som kan fungere både som batterilader og stabilisert strømforsyning. Den er designet for å konvertere en inngangsspenning på 24V til en utgangsspenning på 48V med en strøm på 8.5A, og leverer en maksimal effekt på 400W. Den er spesielt nyttig i marine systemer eller kjøretøy for å lade et 48V servicebatteri fra et 24V startbatteri, eller for å drive utstyr som krever en stabil 48V-spenning.

Galvanisk isolasjon er en vesentlig egenskap ved denne laderen. Den forhindrer jordsløyfer, noe som øker sikkerheten i installasjonen og reduserer elektriske forstyrrelser betydelig. Dette er spesielt viktig i kompliserte systemer der flere enheter er tilkoblet, og sikrer en mer stabil og pålitelig drift.

Orion-Tr Smart-laderen bruker en adaptiv tretrinns ladealgoritme: Bulk (hurtiglading), Absorpsjon (konstant spenning for full opplading) og Float (vedlikeholdslading). For bly-syrebatterier justeres absorpsjonstiden automatisk basert på utladningsdybden. For litiumbatterier er absorpsjonstiden som standard satt til 2 timer, men kan konfigureres via VictronConnect-applikasjonen.

Ja, Orion-Tr Smart 24/48-8.5A ladeapparatet kan konfigureres til å fungere i strømforsyningsmodus. I denne modusen opprettholder den en stabil utgangsspenning på 48V, uavhengig av belastningen eller variasjoner i inngangsspenningen, så lenge disse holder seg innenfor produktets spesifiserte område.

Den adaptive ladealgoritmen foregår i tre hovedtrinn:

Bulk: Laderen leverer maksimal ladestrøm for å lade batteriene raskt opp. Absorpsjon: Når absorpsjonsspenningen er nådd, holder laderen en konstant spenning. Varigheten justeres for blybatterier og er fast (standard 2 timer) for litiumbatterier. Float: En vedlikeholdsspenning påføres for å holde batteriet fulladet. En ny ladingsyklus starter hvis spenningen faller betydelig.

Ja, det er normalt at Orion-Tr Smart DC-DC-laderen avgir en merkbar lukt når den opererer på full effekt (eller nær full effekt) og varmes opp. Lukten skyldes produktets interne innkapsling og er ikke skadelig for helsen.

Ja, Orion-Tr Smart-laderen er kompatibel med intelligente alternatorer (ECU-styrte) som finnes i Euro 5- og Euro 6-kjøretøy. Den har en motor-deteksjonsmekanisme som sørger for at laderen bare leverer strøm når alternatoren er aktiv, og dermed unngår utlading av startbatteriet.

Orion-Tr Smart 24/48-8.5A-laderen er kompatibel med bly-syrebatterier (inkludert AGM og Gel) og litiumbatterier (LiFePO4). Den adaptive ladealgoritmen er optimalisert for å forlenge levetiden til begge batteritypene.

Laderen er utstyrt med Bluetooth Smart-teknologi, noe som gjør det mulig å konfigurere, overvåke og oppdatere fastvaren (firmware) trådløst. For å gjøre dette må du bruke VictronConnect-appen, som er tilgjengelig for Apple- og Android-smarttelefoner og -nettbrett.

Ja, i lademodus tillater Orion-Tr Smart en kontrollert lading som beskytter generatoren. Dette er spesielt viktig med litiumbatterisystemer, der lav impedans potensielt kan overbelaste en generator hvis ladingen ikke styres korrekt.

Ladeapparatet er designet for en nominell inngangsspenning på 24V. Det har en spenningslåsefunksjon som stenger det ned dersom inngangsspenningen faller under en forhåndsinnstilt verdi og starter det igjen når spenningen kommer over en annen forhåndsinnstilt verdi, noe som sikrer stabil og trygg drift.

For optimal installasjon bør ladeapparatet monteres vertikalt på en brannsikker overflate, med effektterminalene vendt nedover. Det er viktig å holde minst 10 cm klaring over og under produktet for å sikre effektiv kjøling. Plasser det nær batteriet, men aldri direkte over for å unngå skader fra batterigass.

Det anbefales å bruke fleksible flertrådede kobberkabler for batteriforbindelser. Diameteren på hver enkelt tråd skal ikke overstige 0,4 mm (0,016 tommer) eller ha et tverrsnitt på 0,125 mm² (AWG26). For eksempel må en 16 mm²-kabel inneholde minst 122 tråder (klasse 5 eller høyere). Bruk av for tykke tråder kan føre til høy kontaktmotstand og alvorlig overoppheting.

Ja, installasjonen må nødvendigvis inkludere en sikring. Spesifikke anbefalinger om type og størrelse på sikringen er detaljert i avsnittet «Anbefalinger for kabler og sikringer» i produktets manual.

Nei, produktet er ikke beskyttet mot polaritetsfeil. Det er avgjørende å kontrollere polariteten nøye før og under tilkoblingen av batteriet for å unngå skade på laderen eller systemet.

Orion-Tr Smart-laderen har en fjernav/på-funksjon. Du kan aktivere eller deaktivere den via en dedikert bipolar kontakt eller direkte fra VictronConnect-applikasjonen. Dette gir stor fleksibilitet for integrering i kontrollsystemer, som en manuell bryter eller et batteristyringssystem (BMS).

Orion-Tr Smart-laderen er utstyrt med omfattende elektroniske beskyttelsesfunksjoner for å sikre holdbarhet og beskyttelse av systemet ditt. Dette inkluderer beskyttelse mot overoppheting med effektreduksjon, beskyttelse mot overbelastning, beskyttelse mot kortslutning og beskyttelse mot overoppheting av kontakter.

Ja, laderen er konstruert for å fungere i ulike omgivelser. Det er normalt at den blir varm under drift, og den bør derfor monteres i en varmebestandig installasjon med tilstrekkelig ventilasjon. I svært varme omgivelser kan mekanisk luftutskiftning vurderes for optimal kjøling.

De nøyaktige målene for laderen, samt monteringshullenes plassering, finnes i det dimensjonerte tegningen som ligger i produktets manuals vedlegg. Dette gjør det mulig å planlegge integreringen nøyaktig i systemet ditt.

Produktets manual inneholder spesifikke anbefalinger for batterikabler og sikringer som skal brukes, men det opplyses ikke om de er inkludert. Det er vanlig at tilkoblingskabler og sikringer kjøpes separat for å tilpasse seg kravene til din installasjon.
