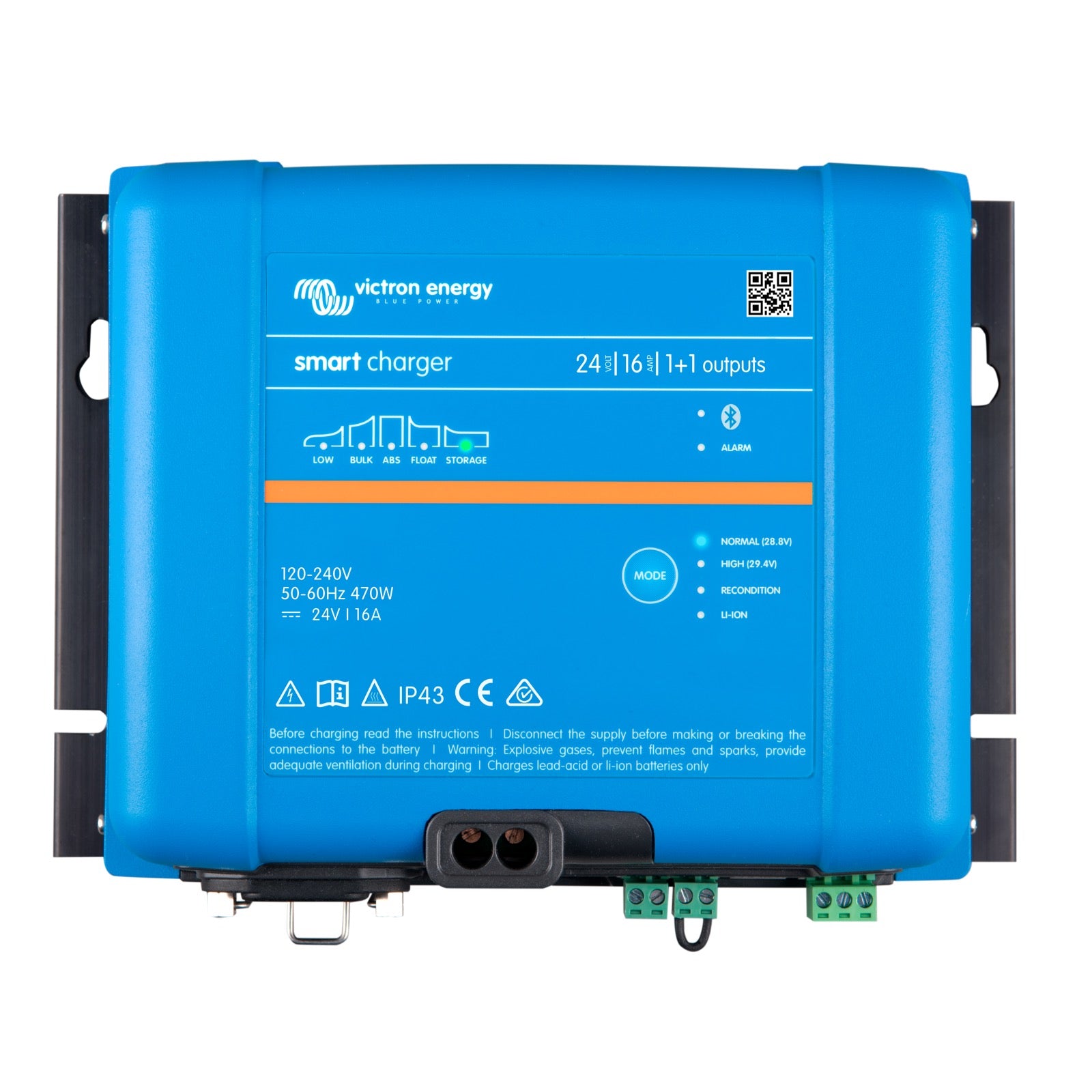

Smart IP43-lader 24/16 (1+1)

Laderen Smart IP43 24/16 (1+1) leverer en maksimal ladestrøm på 16 A for servicebatteriet. Den har også en andre utgang begrenset til om lag 4 A, beregnet for startbatteriet.

Denne spesifikke modellen, Smart IP43 Charger 24/16 (1+1), har to ladeutganger:

Den første utgangen er beregnet for servicebatteriet og kan levere opptil 16 A. Den andre utgangen er for startbatteriet og er begrenset til ca. 4 A.

Victron Energy Smart IP43 24/16 (1+1)-laderen har en maksimal effektivitet på 96 %. Dette sikrer svært effektiv energioverføring og minimaliserer tap.

Smart IP43-laderen er konstruert for å kjøles ved naturlig konveksjon. Det betyr at den ikke bruker vifte, noe som gjør den lydløs og reduserer vedlikeholdsbehovet.

Smart-laderen IP43 tilbyr flere adaptive lademodusser som kan velges via modusknappen eller VictronConnect-appen:

Normal modus: For de fleste bly-syrebatterier. Normal modus + Rekondisjonering: Inkluderer en rekondisjoneringsfase for bly-syrebatterier. Høy modus: For batterier som krever høyere ladningsspenning. Høy modus + Rekondisjonering: Kombinerer høy modus med en rekondisjoneringsfase. Li-ion modus: Spesielt tilpasset litium-ion-batterier (LiFePO₄).

Ja, Smart IP43-laderen kan brukes som strømforsyning. Utgangsspenningen kan konfigureres via Bluetooth via VictronConnect-appen eller via VE.Direct-grensesnittet.

Smart IP43 24/16 (1+1) ladeapparatet aksepterer et bredt inngangsspenningområde for AC, fra 85 til 250 VAC. Det leverer full effekt fra 100 VAC og starter opp ved 90 VAC. Det kan også fungere med en DC-inngang på 90 til 375 VDC.

Dimensjonene på laderen Smart IP43 24/16 (1+1) er 180 x 249 x 116 mm (høyde x bredde x dybde). Vekten er 2,7 kg.

Smart IP43-laderen har et adaptivt batteristyringssystem med en 6-trinns ladealgoritme for bly-syrebatterier:

Bulk (Masse-lading): Rask lading med konstant strøm.Absorpsjon: Vedlikehold av konstant spenning for fullstendig lading, med varierende varighet avhengig av tidligere utladning.Reconditionering: Valgfritt trinn for å revitalisere dypt utladede batterier.Float (Vedlikehold): Vedlikehold av en lavere spenning for å kompensere for selvutladning.Lagring: Reduksjon av float-spenningen for å minimere aldring og gassing når batteriet ikke er i bruk.Oppfriskning: Periodisk økning av spenningen til absorpsjonsnivå for å utjevne batteriet i lagringsmodus.

For Li-ion-batterier er algoritmen forenklet til 3 trinn.

BatterySafe-modus er en beskyttelsesfunksjon som forhindrer skader forårsaket av overdreven gassutvikling i batteriet. Hvis en høy ladestrøm kombineres med et høyt absorpsjonsspenning for rask opplading av batteriet, vil laderen automatisk begrense spenningsøkningen når gassutviklingsspenningen er nådd. Dette beskytter batteriet mot overoppheting og skader.

Lagringsmodus er designet for å minimere vedlikehold og for tidlig aldring av batteriet når det ikke brukes over lengre tid (mer enn 24 timer uten utlading). I dette moduset reduseres float-spenningen til 2,2 V/ celle (26,4 V for et 24 V-batteri) for å minimere gassutvikling og korrosjon på de positive platene. Én gang i uken heves spenningen til absorpsjonsnivå for å utjevne batteriet, noe som forhindrer elektrolyttstratifisering og sulfatering.

For et 24V batteri i normal lademodus er spenningene som følger:

Absorpsjon: 28,8 VFloat (vedlikehold): 27,6 VLagring (hvilemodus): 26,4 V

Ja, ladealgoritmen til Smart IP43 Charger er fullt programmerbar. Denne programmeringen kan utføres via Bluetooth ved hjelp av VictronConnect-appen eller via VE.Direct-grensesnittet. Tre forhåndsprogrammerte algoritmer kan også velges via modusknappen på ladeapparatet.

Det integrerte programmerbare reléet (SPDT - 5 A opp til 250 VAC / 5 A opp til 28 VDC) i ladeapparatet kan konfigureres via VE.Direct-grensesnittet eller en Bluetooth-kompatibel enhet. Det kan programmeres til å utløses ved en alarm eller andre spesifikke hendelser, noe som gir fleksibilitet for integrering i større systemer.

Ja, Smart IP43-laderen er kompatibel med Li-ion-batterier (LiFePO₄). Den har en spesifikk lademodus for disse batteriene (3 trinn i stedet for 6). Aktivering/deaktivering av laderen kan styres ved å koble en reléutgang eller en optokobler med åpen kollektor fra et Li-ion-BMS til fjernstart/stopp-porten. Full kontroll over spenning og strøm kan også utføres via Bluetooth.

Ja, det er mulig å koble til eksterne spenningssensorer og temperatursensorer. En Smart Battery Sense, en SmartShunt eller en BMV-712 Smart Battery Monitor kan brukes til å sende spenning og temperatur fra batteriet til én eller flere Smart IP43-ladere via VE.Smart Networking. Dette forbedrer ladingsnøyaktigheten.

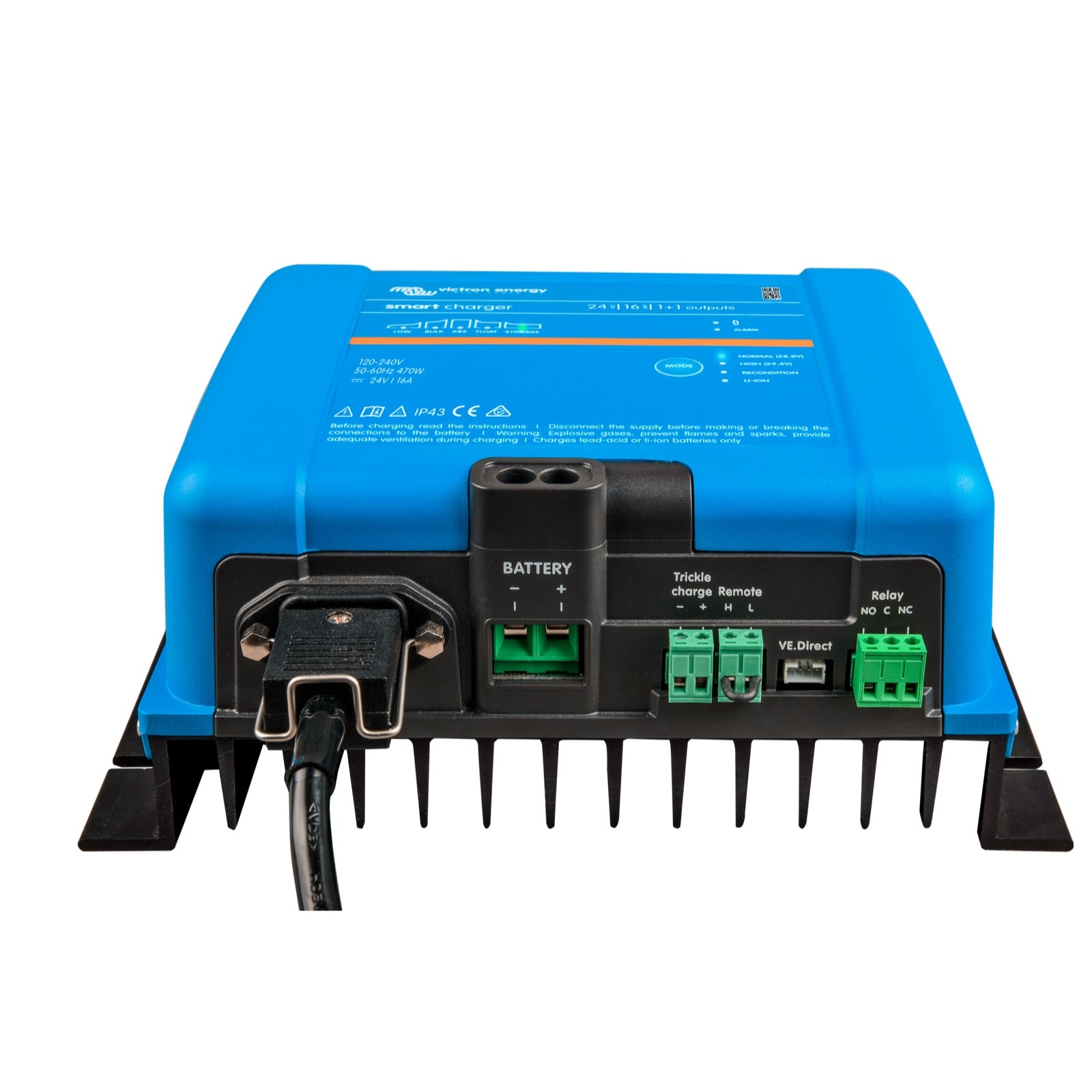

Ja, denne spesifikke modellen (1+1) er designet for å lade to batterigrupper samtidig. Den leverer 16 A til servicebatteriet og har en andre utgang begrenset til ca. 4 A, beregnet på startbatteriet for å holde det ladet.

Ja, det er mulig å synkronisere lading ved å parre to eller flere Smart IP43-ladere i et VE.Smart-nettverk. Denne funksjonen forbedrer ladeeffektiviteten og forlenger batterienes levetid.

For montering av Smart IP43-laderen anbefales det å:

Montere den på et ubrennbart underlag.Sørge for minst 10 cm klaring rundt laderen for god naturlig luftsirkulasjon.Montere den vertikalt med terminalene nedover.Ikke montere den direkte over eller i samme forseglede rom som batteriet.Bruke egnete sylinder- eller flat-hodeskruer gjennom monteringshullene.

Victron Energy Smart IP43-laderen har IP43-beskyttelse for de elektroniske komponentene. Tilkoblingsområdet har derimot IP22-beskyttelse. Det betyr at den er beskyttet mot faste gjenstander større enn 1 mm og vannsprut (IP43), samt mot fingre og skråstilte vanndråper (IP22 for tilkoblingsområdet).
