Garmin

010-04446-00

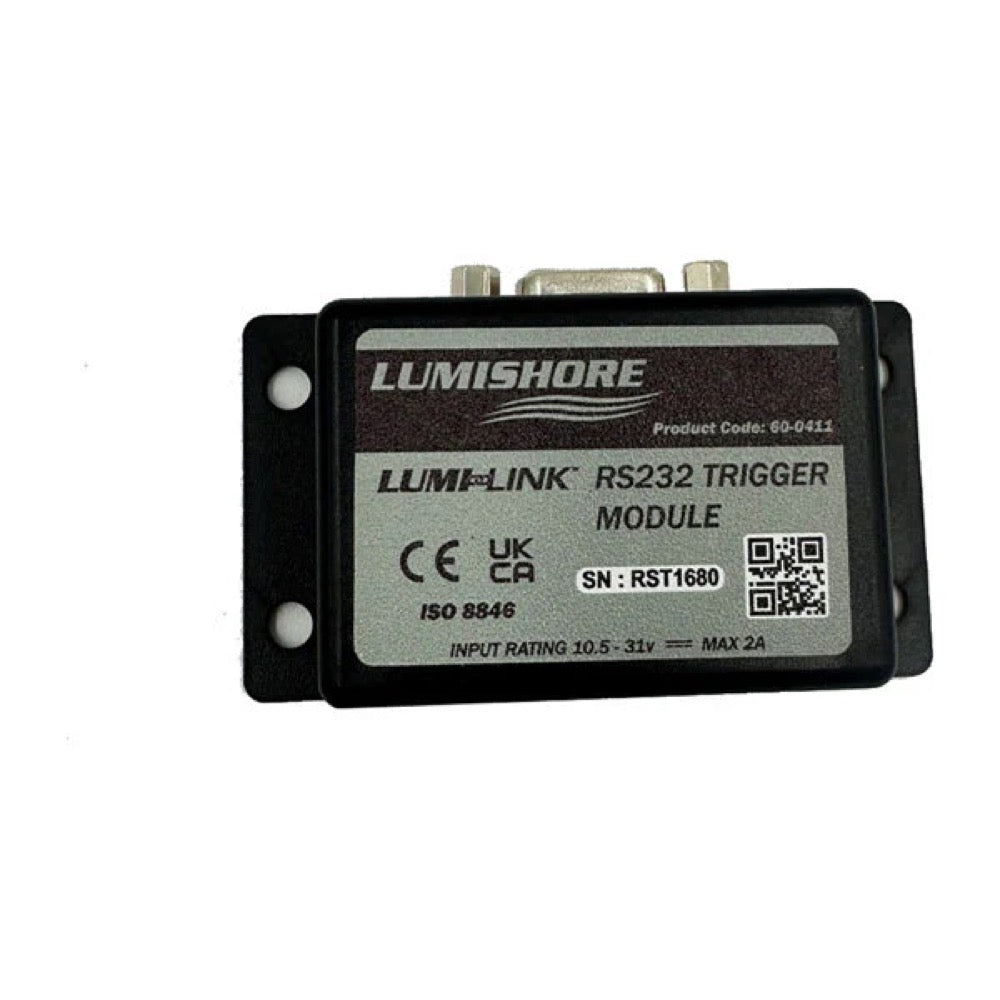

Trigger-modul LUX RS232

Modulen Lumishore LUX RS232 (010-04446-00) är en central komponent för att utöka kontrollmöjligheterna för Lumishore EOS-LUX belysningssystem. Den möjliggör aktivering av upp till 15 scener via momentana strömbrytare, digital switching eller RS232-kommandon, och integreras med Lumi-Link Command Center. Modulen levereras ensam.

Publik prisFå pro-pris

1,556.79 SEK

1,556.79 SEK ~~1,764.73 SEK~~

inkl. moms Frakt beräknas vid betalning.

Finns i lager

Fritt fraktalternativ från 150€ i Sverige
Hämtning hos Skysat möjlig

Skräddarsydd installation

Lita på Skysat för installation av utrustning ombord

Begär offert

Installatörer i närheten

tack vare vårt nätverk av certifierade installatörer

Hitta installatör

Service för support

Välj en extra hjälp för monteringen

Tekniska specifikationer

Styckinterface-typ	RS232
Styrningstyp	Extern modul
Kompatibla belysningssystem	Lumishore-belysningssystem som styrs av Lumi-Link Command Center (inklusive Lux ytbelysning och EOS Full Color Change undervattensbelysning).
Zone Control	Ja
Arbetsspänningsintervall	3–24 V
Trådbundet nätverk	RS232, Hårdtriggade ingångar
Trådlös anslutning	Ingen
Installationstyp	Kabelansluten / ansluten till Lumi-Link styrsystem
Innehåll i förpackningen	RS232-utlösarmodul, Dokumentation
Baud Rate	38400
Binary Trigger Support	Ja
Compatible Control Module	Lumi-Link Command Center
Compatible Switch Types	Tryckknapp,Digital strömbrytare
Data Bits	8
Digital Trigger Wires	4
Document Reference	45-0153-RevA
Independent Triggering	Ja
Lumishore Part Number	60-0411
Max Digital Triggers	15
Max Momentary Triggers	4
Parity Check	Ingen
Strömkälla	Lumi-Link Command Center
Scene Management Capability	Ja
Stop Bits	2
Trigger Command Format	T + trigger-nummer
Waterproofing Requirement Connections	Ja
Trådbunden ingång	RS-232
Wiring Requirement Isolation	Ja

Detaljerad beskrivning

Utvecklat för att utöka kontrollmöjligheterna för Lumishore EOS-LUX belysningssystem, möjliggör Garmin LUX RS232 trigger-modul (010-04446-00) aktivering av förinställda "scener" i Lumi-Link Command Center. Modulen erbjuder avancerad integration och kan aktivera ljusevent från externa kontrollsystem oberoende av multifunktionsdisplay (MFD) eller smart enhets strömförsörjning.

Integration och flexibel kontroll

Denna trigger-modul utmärker sig genom sin mångsidighet. Den tillåter användning av upp till fyra momentana strömbrytare för att aktivera specifika scener genom att applicera en spänning på +3 till +24 volt på motsvarande triggerledningar. För mer komplexa konfigurationer stöder den upp till femton triggers via en digital switch genom att använda binär format på fyra ledningar (gul, blå, grön, vit). Jämfört med en direkt strömbrytarkoppling, utökar denna modul kontrollalternativen och möjliggör en mer nyanserad hantering av ljusscener.

Avancerad RS232-anslutning

Utöver fysiska triggers integrerar modul 010-04446-00 ett RS232-gränssnitt, vilket erbjuder en lösning för system som kräver programmatisk automatisering. Kommunikation sker med en baudhastighet på 38400, 8 bitar utan paritet och 2 stoppbitar. Kommandon skickas i formatet "T" följt av trigger-nummer (t.ex. T12 för trigger 12). Denna funktion är avgörande för installationer där exakt synkronisering och automatiserade ljusscener krävs, vilket gör modulen till en nyckelkomponent för avancerade marina belysningssystem. Den är kompatibel med Lumishore EOS-LUX-system och fungerar på 12- eller 24-voltsnätverk och stöder upp till 32 belysningszoner med CRGBW-kontroll.

Dokumentation

Type	Nom
	Notice d'installation - Guide d'installation et d'utilisation des modules de déclenchement LUX RS232

Expertens bedömning

« Optimering av Lumishore EOS-LUX kontroll via RS232 och externa triggers »

Lumishore LUX RS232-modulen (010-04446-00) är en central komponent för installationer av marinbelysning från Lumishore EOS-LUX som kräver en högre nivå av kontroll och automatisering. Den riktar sig till ägare och installatörer som vill integrera komplexa belysningssystem i fartygets övergripande arkitektur, utöver de funktioner som erbjuds av multifunktionsskärmar eller mobila applikationer. Dess främsta fördel ligger i förmågan att fjärrstyra och diversifiera metoderna för att aktivera de ljusscener som definierats i Lumi-Link Command Center.

I praktiken är denna modul särskilt användbar på segelbåtar och fritidsfartyg där hanteringen av ljussättning är kritisk. Den möjliggör till exempel att synkronisera belysningen med specifika händelser (ankomst ombord, avgång, igångsättning av underhållningssystem) via fysiska strömbrytare eller digitala switchsystem. RS232-gränssnittet är särskilt relevant för fartyg utrustade med centraliserade tekniska övervakningssystem, då det erbjuder en robust kommunikationsgränssnitt för att skicka programmatiska kommandon. Installation kräver särskild uppmärksamhet åt anslutningar i fuktiga miljöer för att säkerställa tätheten, medan kablar för momentana aktiverare är okomplicerade. Däremot kräver det digitala switchläget i binärt läge en förståelse för switchlogik. Modulen är inte avsedd för minimalistiska installationer utan utgör en strategisk lösning för sofistikerad och tillförlitlig ljushantering.

Durabilité

Facilité d'installation

Rapport performance / prix

Betalning och säkerhet

Dina betalningsuppgifter och data hanteras på ett säkert sätt.

Trigger-modul LUX RS232

1,556.79 SEK

1,556.79 SEK ~~1,764.73 SEK~~

Vanliga frågor

Behöver du hjälp? Kontakta oss

Till vad används Garmin LUX RS232, Trigger-modulen (010-04446-00)?

Garmin LUX RS232-modulen, Trigger (010-04446-00), används för att aktivera eller inaktivera förinställda "Scener" som lagras i Lumi-Link Command Center via externa RS-232-kommandon.

Behöver denna modul Lumi-Link Command Center för att fungera?

Ja, Garmin LUX RS232-modulen, Trigger (010-04446-00), är specifikt konstruerad för att fungera tillsammans med Lumishore Lumi-Link Command Center för att aktivera dess belysningsscener.

Kan jag aktivera scenarier även om min multifunktionsdisplay (MFD) eller min smarta enhet är avstängd?

Ja, triggers (utlösare) fungerar oberoende av multifunktionsdisplayen (MFD) eller den anslutna smartenheten. Scener kan därför utlösas även om MFD:n eller smartenheten är avstängd eller påslagen.

Vilka kommunikationsparametrar för RS-232 krävs för denna modul?

Kommunikationsparametrarna för RS-232 för denna modul är följande:

Baudrate: 38400 Databitar: 8 Paritetskontroll: Ingen (No Parity Check) Stoppbitar: 2 Stoppbitar

Hur skickar man en order för att aktivera en scen via RS-232?

För att utlösa en scen via RS-232 måste du skicka bokstaven « T » följt av det önskade scenummerot. Till exempel, för att utlösa scen nummer 12, skickas kommandot T12.

Hur många triggers kan styras med RS-232-modulen?

RS-232-modulen möjliggör åtkomst till Lumi-Link Command Centers utlösningsfunktioner. Lumi-Link-systemet kan hantera upp till 15 separata utlösare, där varje utlösare motsvarar en specifik scen.

Vilken typ av kablage krävs för att ansluta RS-232-modulen till Lumi-Link Command Center?

RS-232-modulen ansluts direkt till Lumi-Link Command Center via ström- och utlösningsportarna. Det är avgörande att ansluta varje färgkodad ledare korrekt och säkerställa att alla anslutningar är isolerade från varandra. Om enheten installeras i en fuktig miljö måste alla anslutningar göras vattentäta.

Är Garmin LUX RS232-modulen vattentät?

Den tekniska dokumentationen anger att om modulen installeras i en fuktig miljö måste alla anslutningar göras vattentäta. Det tyder på att modulen i sig inte är vattentät och kräver tillräckligt skydd av anslutningarna i marina eller fuktiga miljöer.

Kan jag använda denna modul med andra belysningssystem än Lumishore?

Nej, Garmin LUX RS232-modulen, Trigger (010-04446-00), är specifikt konstruerad för att interagera med Lumishore Lumi-Link Command Center och är inte kompatibel med andra belysningssystem.

Vad är en "scen" i samband med Lumi-Link Command Center?

En "Scen" är en förinställd belysningskonfiguration som sparas i Lumi-Link Command Center. Den representerar en specifik uppsättning av ljus och färger som kan aktiveras eller avaktiveras via en extern trigger, såsom denna RS-232-modul.

Hur tilldelar man en hamnaktiveringskod till en scen i Lumi-Link Command Center?

Vid skapande eller ändring av en scen i Lumi-Link Command Center kan du tilldela den en « utlösningsport ». Gör så här: välj ikonen för utlösningsport (vanligtvis placerad i det övre högra hörnet av gränssnittet), välj ett nummer och spara sedan scenen.

Vilket är Lumishores (PN) referensnummer för denna RS-232-aktiveringsmodul?

Uppspelningsmodulen RS-232 identifieras med referensen Garmin 010-04446-00. I Lumishores tekniska dokumentation nämns den även med artikelnumret (PN) 60-0411.

Kan denna modul användas för att styra enskilda lampor direkt?

Nej, den här modulen är avsedd att aktivera förinställda »Scener« i Lumi-Link Command Center. Den tillåter inte direkt kontroll av enskilda lampor – kontrollen av enskilda lampor sköts av Lumi-Link Command Center själv.

Vilket spänningsintervall är kompatibelt med Lumi-Link Command Center:s tändningskablar vid användning av tryckknappsomkopplare?

När momentana strömbrytare används direkt med Lumi-Link Command Center (som alternativ till RS-232-modulen) måste en spänning på +3 till +24 volt appliceras på motsvarande utlösningstråd. Denna information gäller kompatibiliteten för Lumi-Links globala utlösningssystem.

Stöder RS-232-modulen binär ingång för fler triggers?

RS-232-modulen använder specifika digitala kommandon (t.ex. "T12") för att aktivera scener. Den binära anslutningsmetod som nämns i dokumentationen avser direkt användning av Lumi-Link Command Centers fyra aktiveringskablar med en digital strömbrytare för att utöka till 15 aktiverare, vilket är en alternativ metod till att använda RS-232-modulen.

Behöver modulen RS-232 någon programvarukonfiguration?

Dokumentationen nämner ingen specifik mjukvarukonfiguration för RS-232-modulen själv. Den huvudsakliga konfigurationen gäller skapande och tilldelning av scener i Lumi-Link Command Center samt skickande av RS-232-kommandon med angivna kommunikationsparametrar.

Vilken funktion har den så kallade "hamnläge-ikonen" som nämns i installationsguiden?

Porttilläggets « hamn-ikon » är ett grafiskt gränssnitt i mjukvaran Lumi-Link Command Center som låter användaren tilldela en specifik porttilläggets nummer till en scen, vid skapande eller modifiering.

Kan jag använda denna modul för att styra andra Garmin-enheter?

Nej, Garmin LUX RS232-modulen, Trigger (010-04446-00), är specifikt konstruerad för att interagera med Lumishore Lumi-Link Command Center och är inte avsedd att styra andra Garmin-enheter direkt.

Vilka är fördelarna med att använda RS-232-modulen jämfört med tryckknappsbrytare?

Användningen av RS-232-modulen möjliggör utlösning av scenarier via digitala kommandon, vilket ger en potentiellt mer avancerad integration med externa kontrollsystem. Detta möjliggör hantering av upp till 15 utlösare på programmatiskt sätt, vilket är mer flexibelt än momentana strömbrytare som är direkta fysiska utlösare.

Levereras modulen med anslutningskablar?

Den tekniska dokumentationen beskriver nödvändiga anslutningar för modulen men specificerar inte om kablarna ingår. Det nämns att modulen kopplas direkt till Lumi-Link Command Center via strömförsörjnings- och utlösningsportanslutningar.
